поканальные гейны для ESX SE480

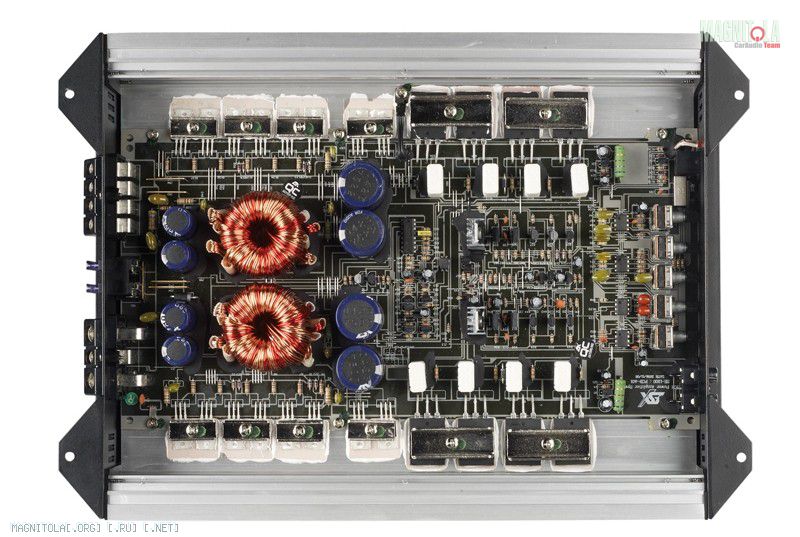

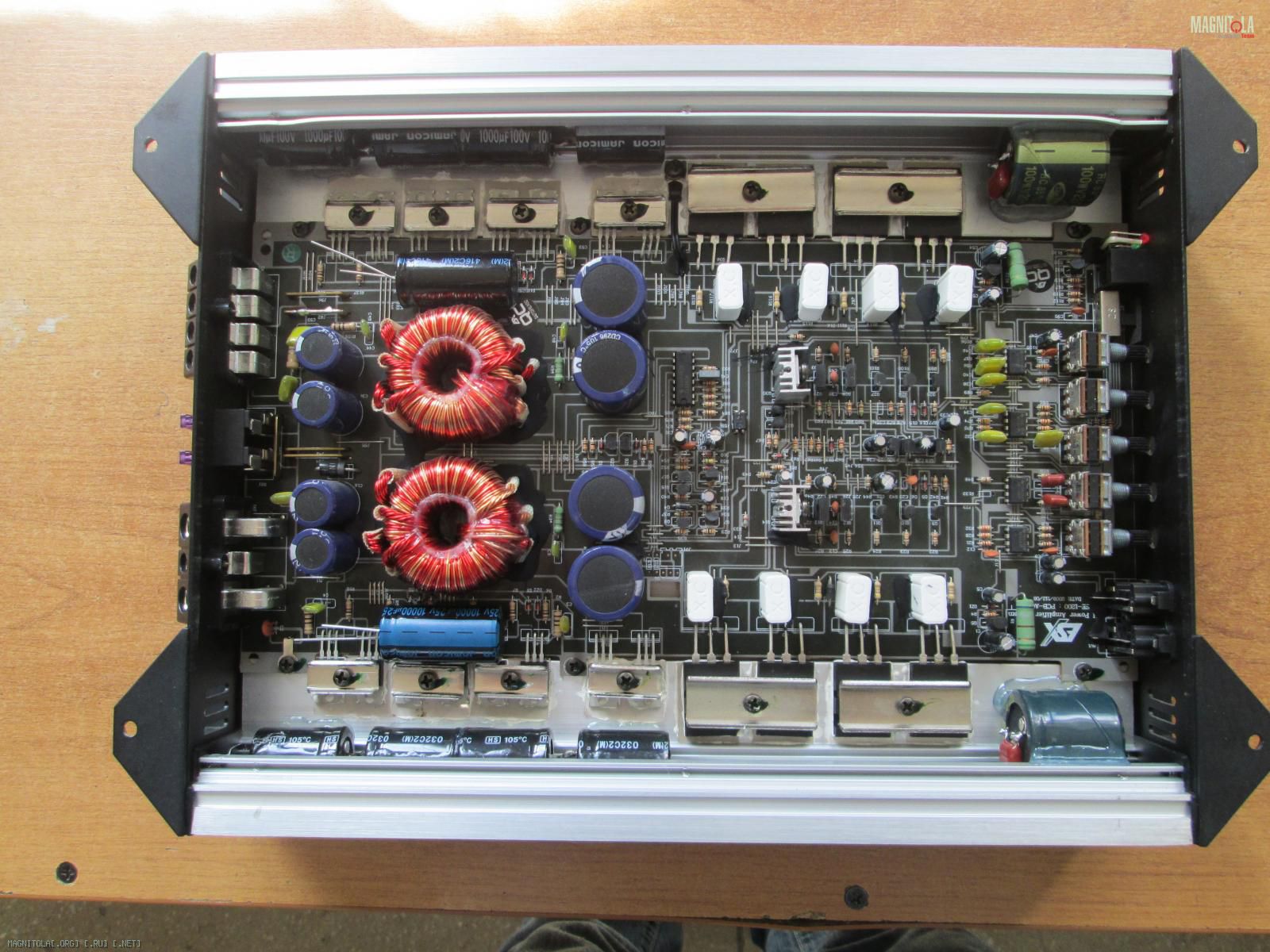

Хотелось бы рассказать пару слов о начинке данного усилителя.
В качестве выходных транзисторов применены ST 2stw1695/2stw4468:


В преобразователе напряжения применены KMB
050N60P:


Операционники все NE5532P, как было видно на первых фото.
Емкости по питанию 4х1000мкФ 35V в "первичке" и 8х1000мкФ 50V во "вторичке". Наприжение питания 35В (при 14,8 с БП).

Усилитель собран очень качественно, но форма корпуса конечно вызывает сомнения, можно было сделать оптимальнее:

При осмотре был обнаружен один немного вздувшийся конденсатор в питании, что и послужило поводом для минитвика

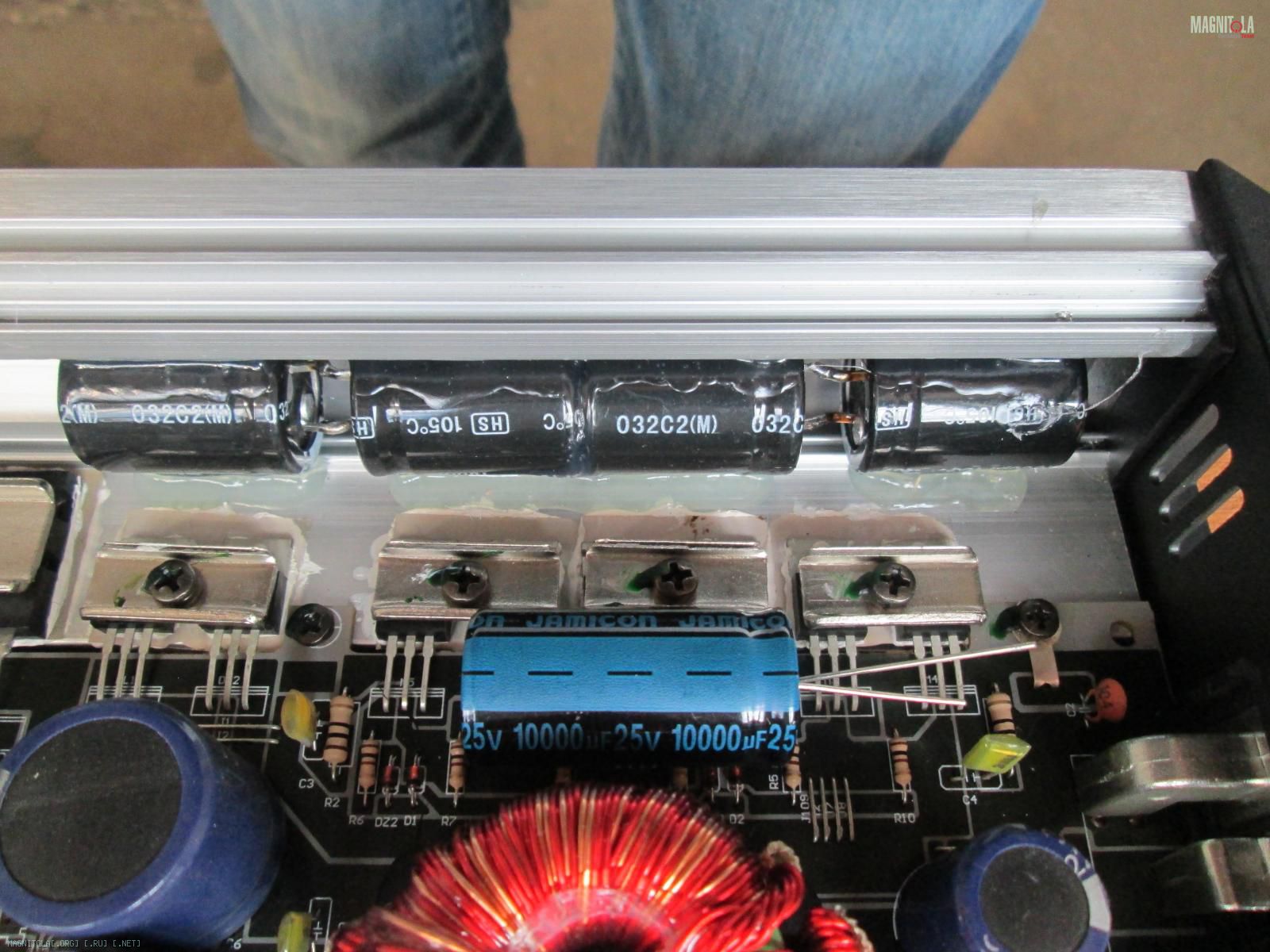

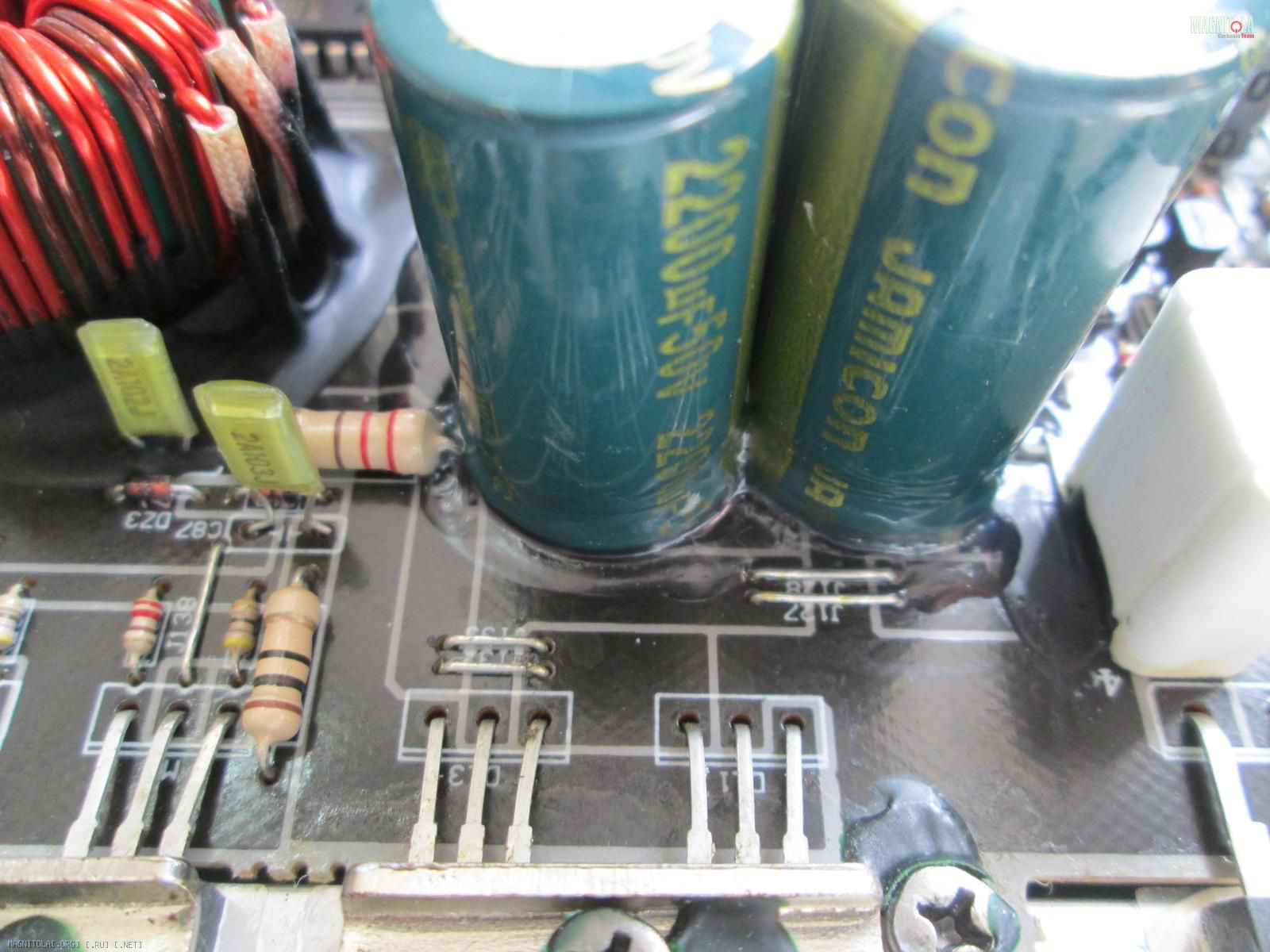

Конденсатры в питании были заменены на 4х4700 25В Jamikon TK и 8х2200 50В Jamikon WL. Шунтированы с обратной стороны пленкой 0,1мкФ.

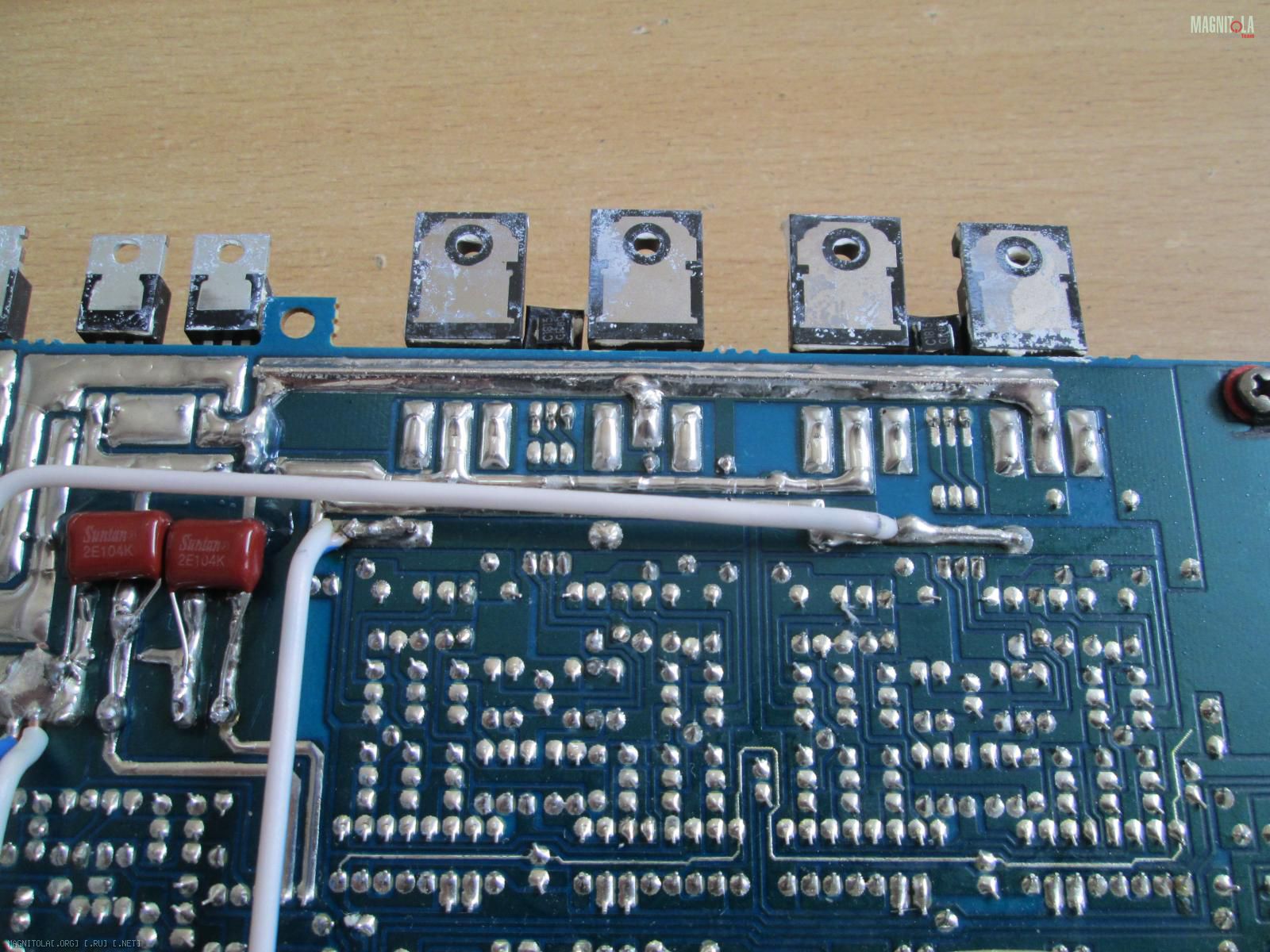

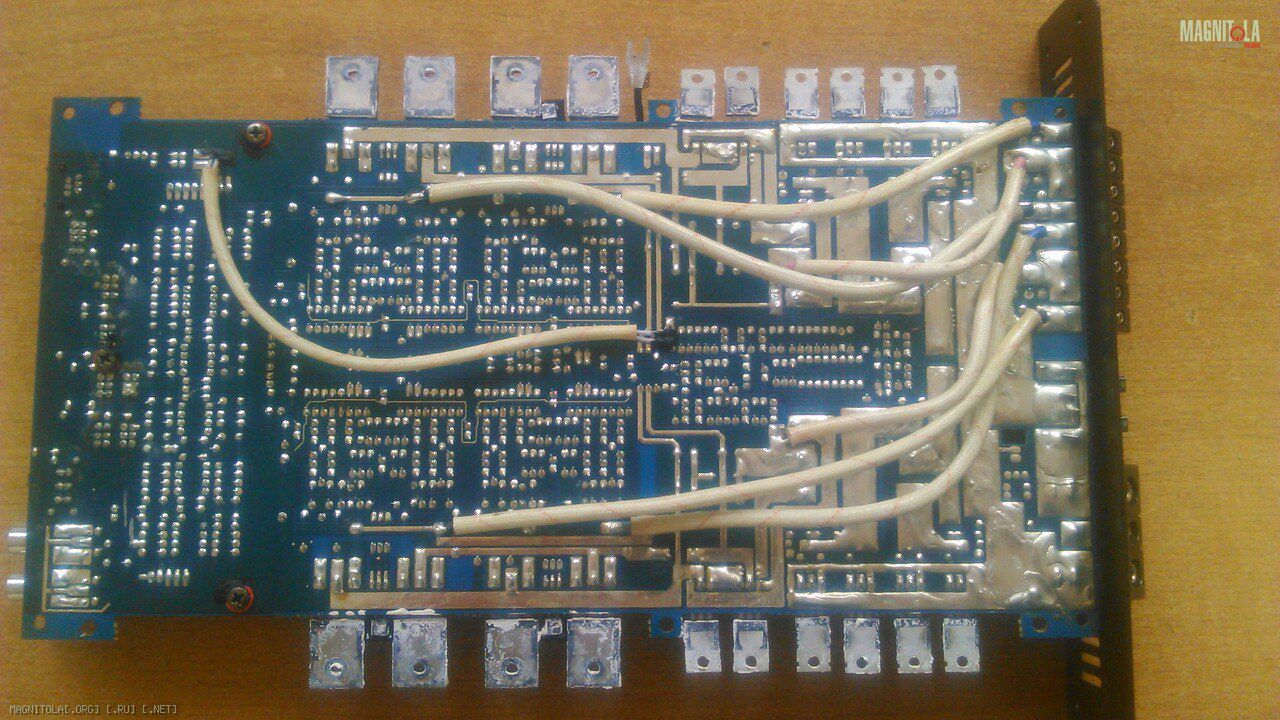

С обратной стороны усилителя родные перемычки были заменены на моножилу 2,5кв.мм., осуществлена пропайка платы и отмывка ее от остатков флюса.

Моножилу очень удобно распрямлять зажав ее шуруповертом и вращая туда-сюда.

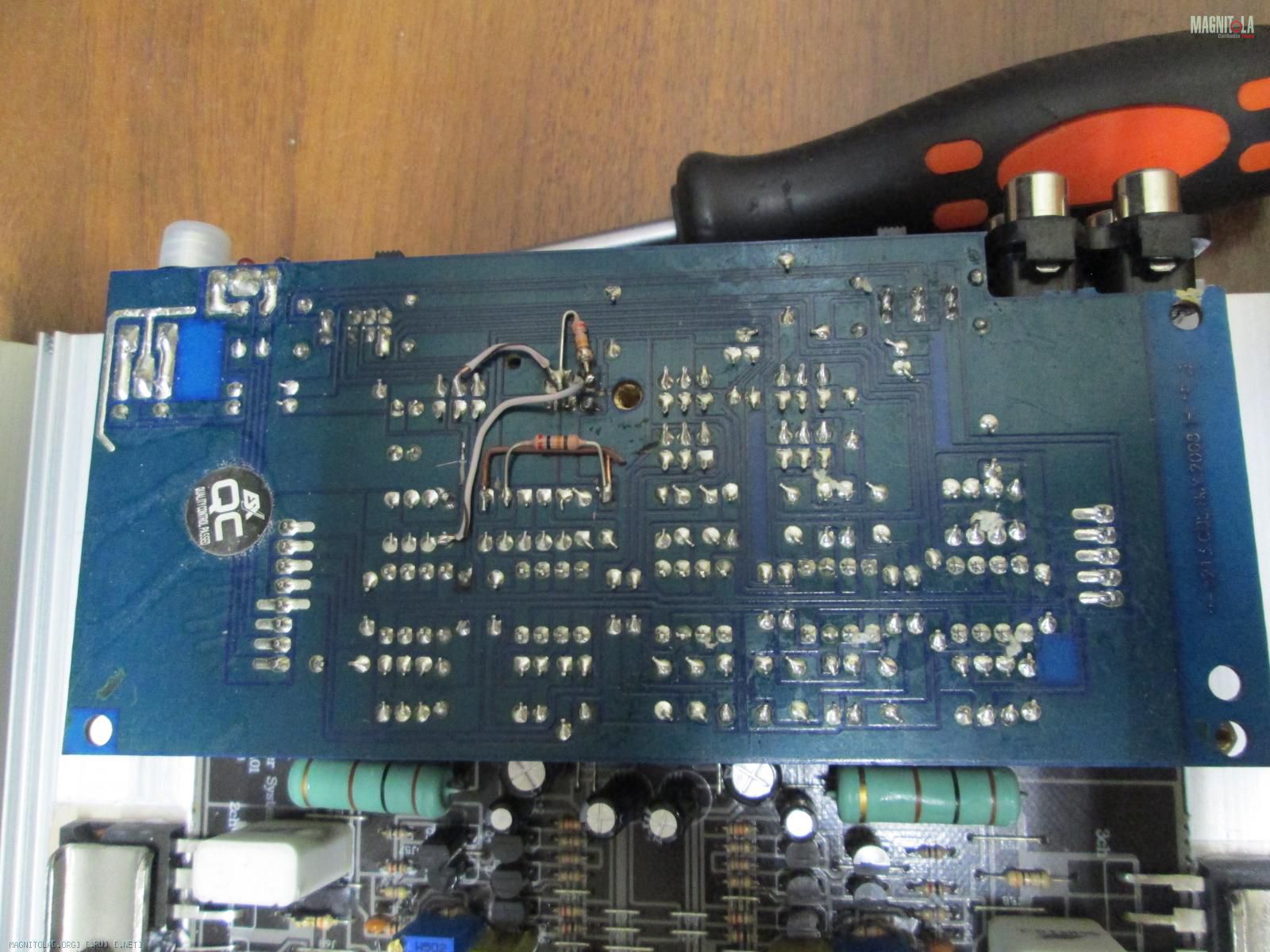

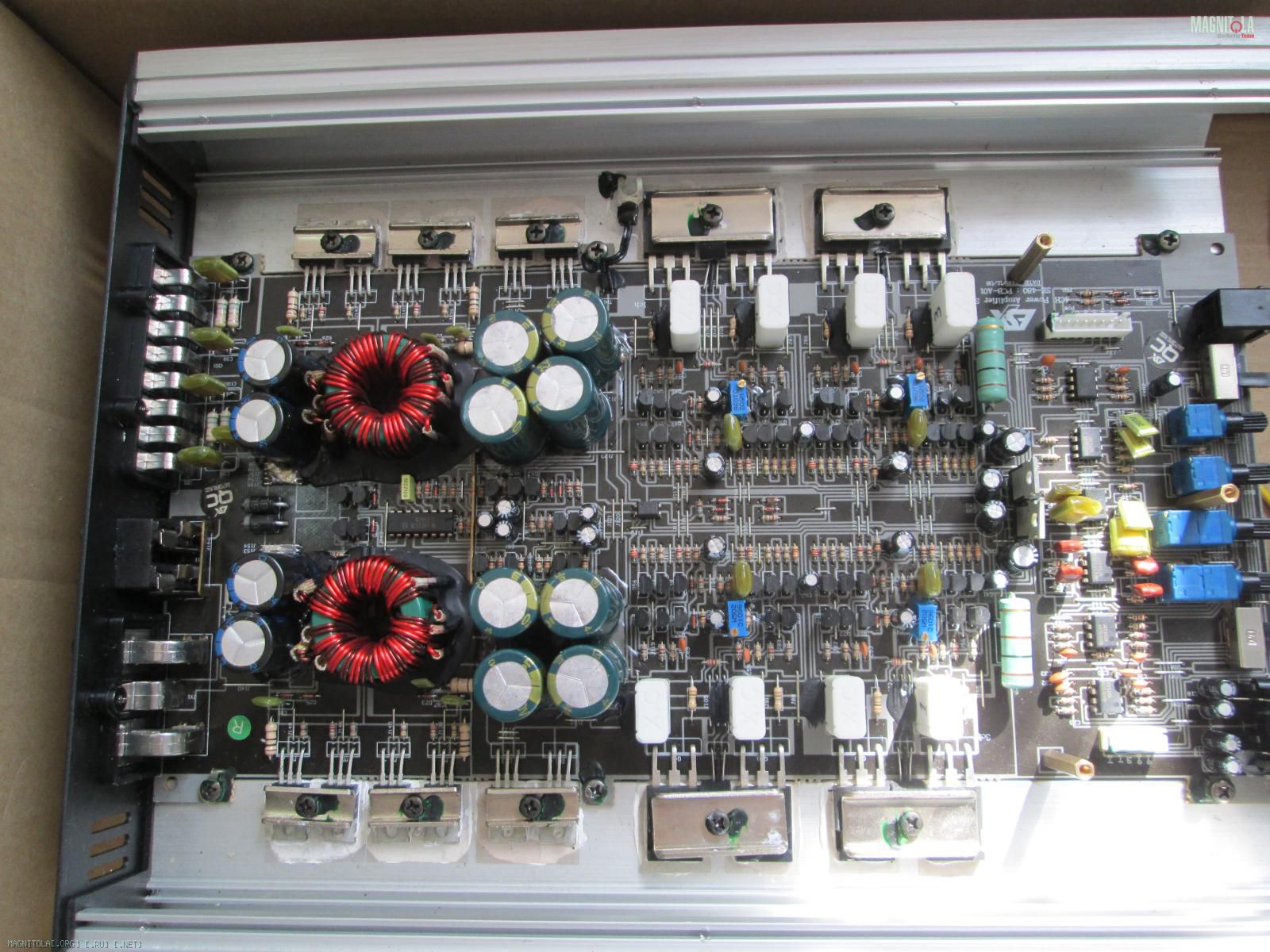

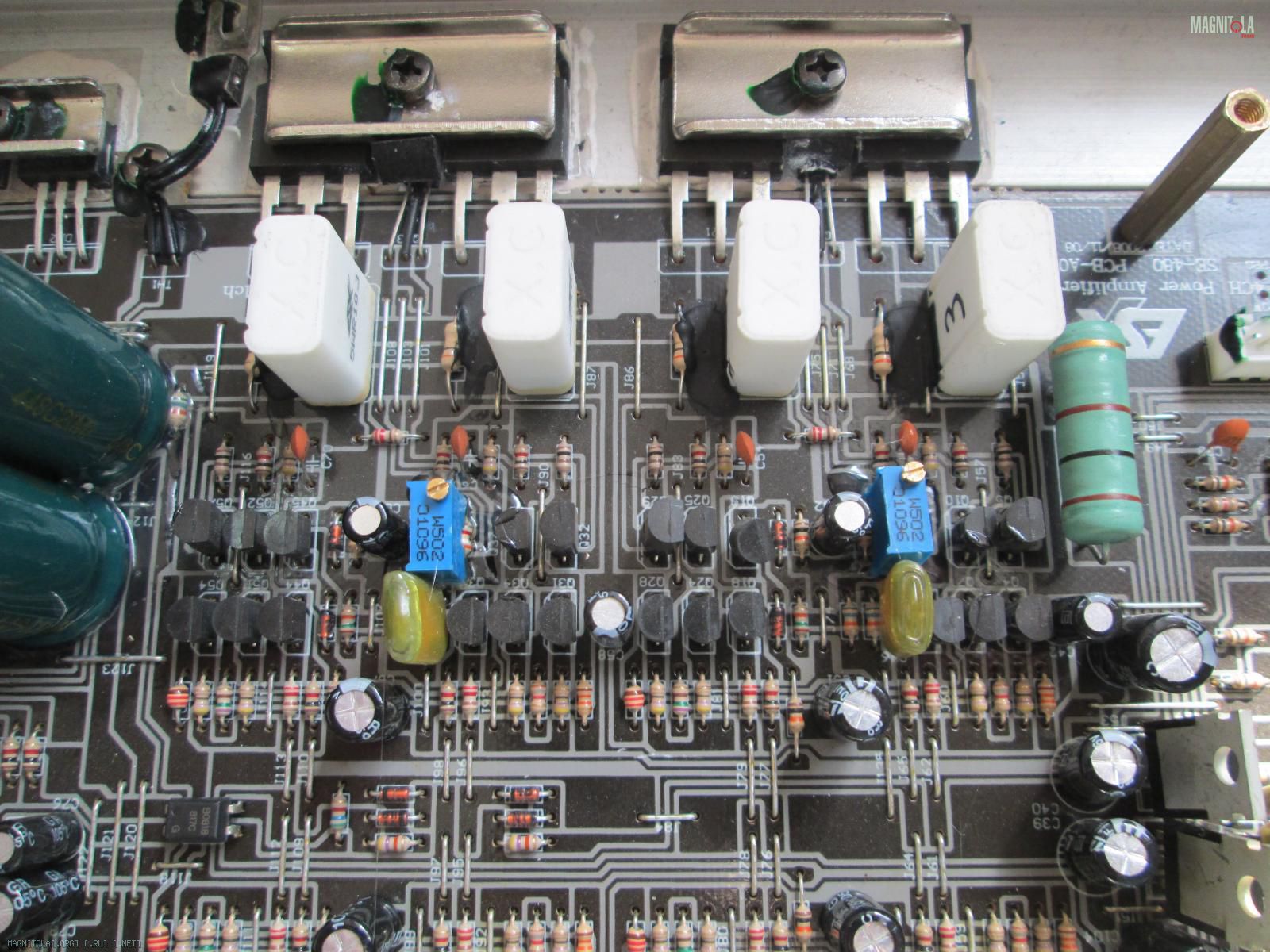

Ну и самое главное. Так как производитель не желает делиться схемами своих усилителей во избежании плагиата, самостоятельно на плате (в соответствии с типовыми схемами, например мистери) были найдены и заменены на переменники резисторы отвечающие за регулировку тока покоя. Соответственно, выставлен ток покоя по 30мА на одну пару каналов и 10мА на другую. Кстати маркировка на плате каналов не соответствует действительности. При этом постоянка на выходе даже уменьшилась (2-3 мА).


Хочу сказать огромное спасибо уважаемому FFZ за обширную информацио по твику, почерпнутую мной из его тем. Она бесценна Без нее ничего этого бы не было.

Раз уж зашла речь про усилители ESX, выложу сюда еще пару слов о моноблоке SE1200

Массивные трансформаторы, конденсаторы по питанию 4х2200 35В и 4х2200 80В, напряжение питания +-67В (при 14,8 с блока питания). Тут слышал отзывы, что кому-то он показался слабоват с головкой ESX1240. Ну не знаю, тут уже скорее всего все упирается в звуковое давление выдаваемое дином, а не в мощностью усилителя.

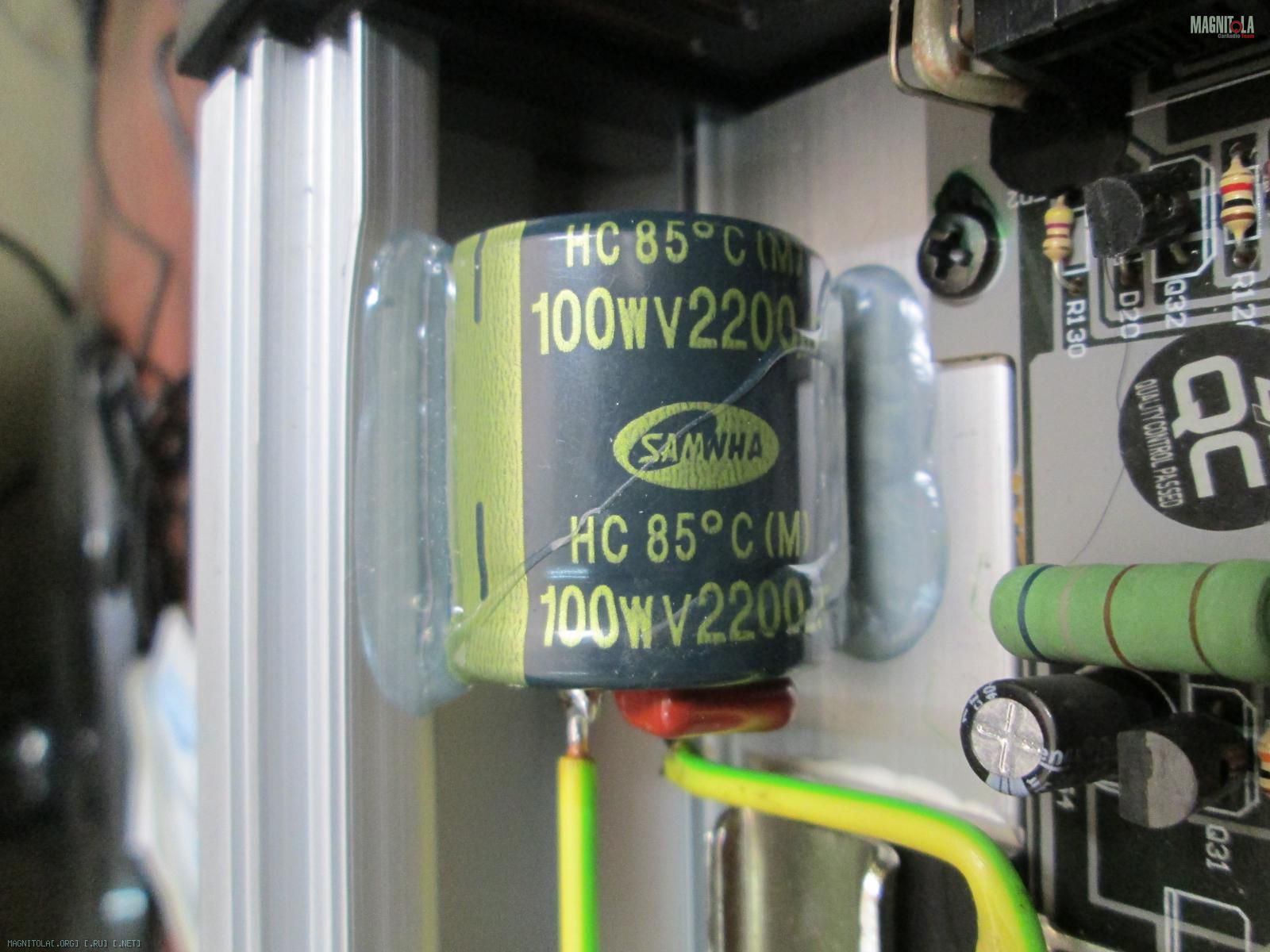

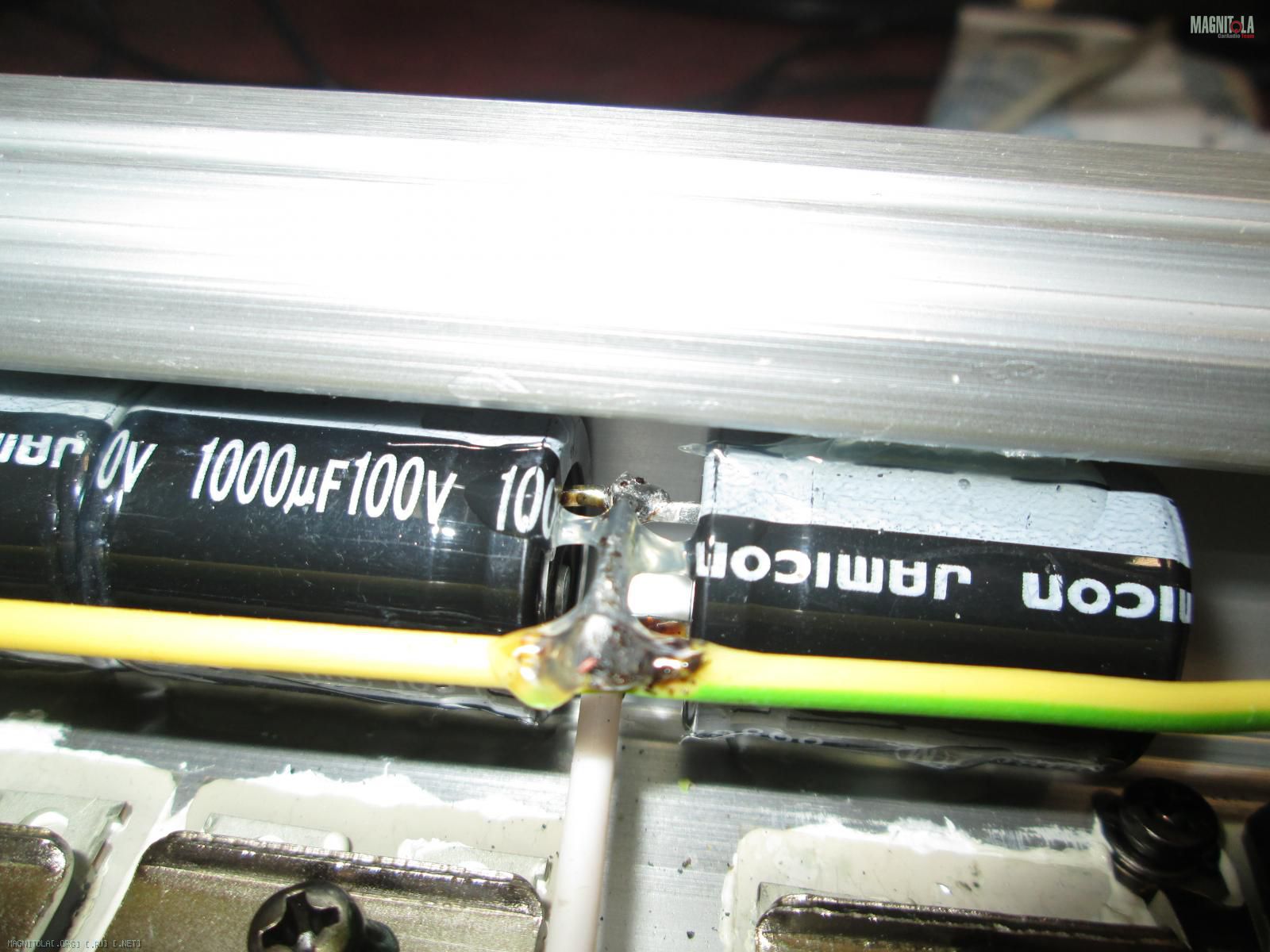

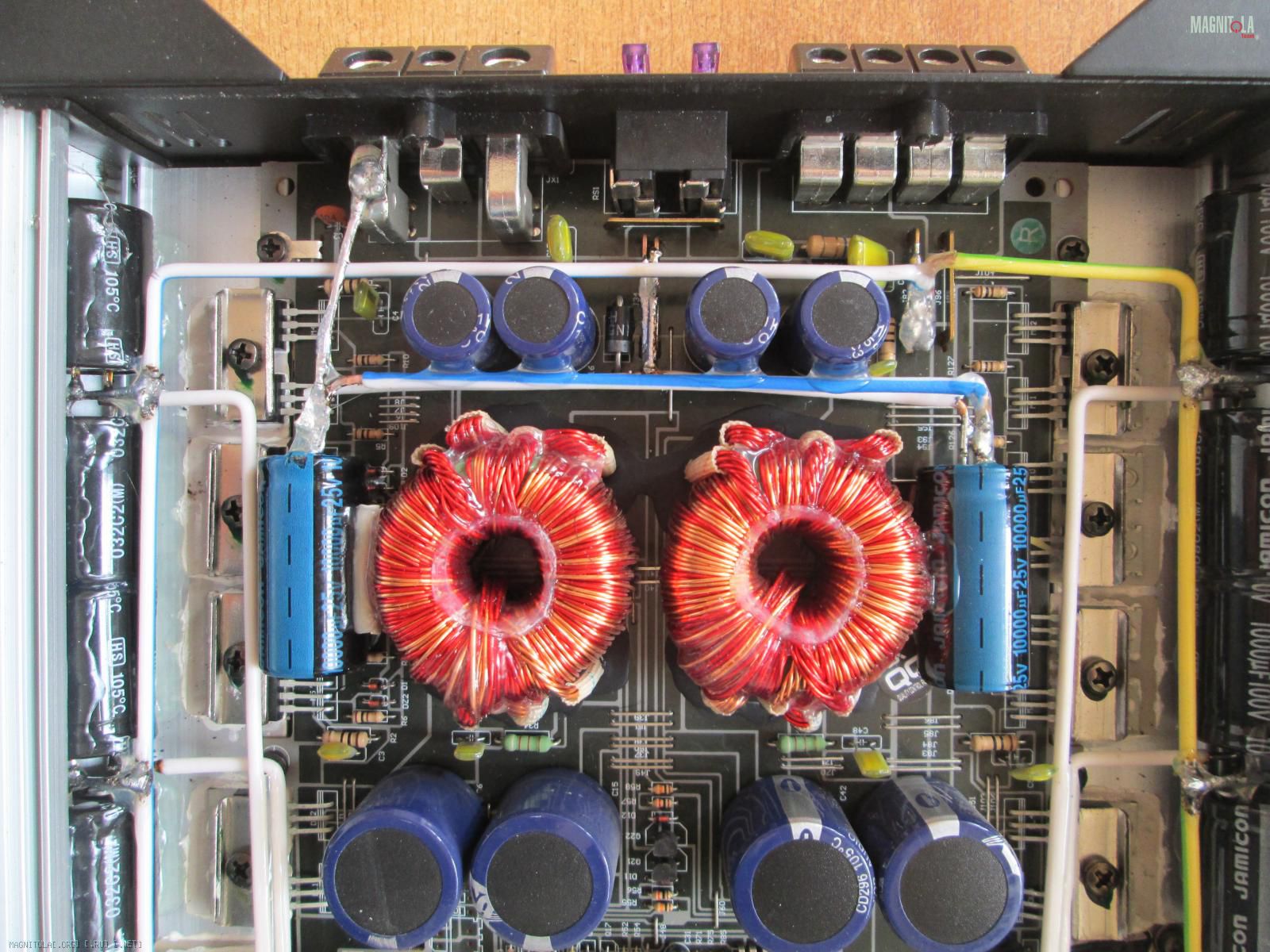

Но я не смог удержаться чтобы залезть и в него, но без вскрытия и срыва родных болтов. Просто добавить емкостей по питанию навесным монтажом, примерно так:


Продолжение следует...

Гейны переделал, получилось не очень красиво конечно, но зато потенциометры остались впаяны в плату на своем родном месте:

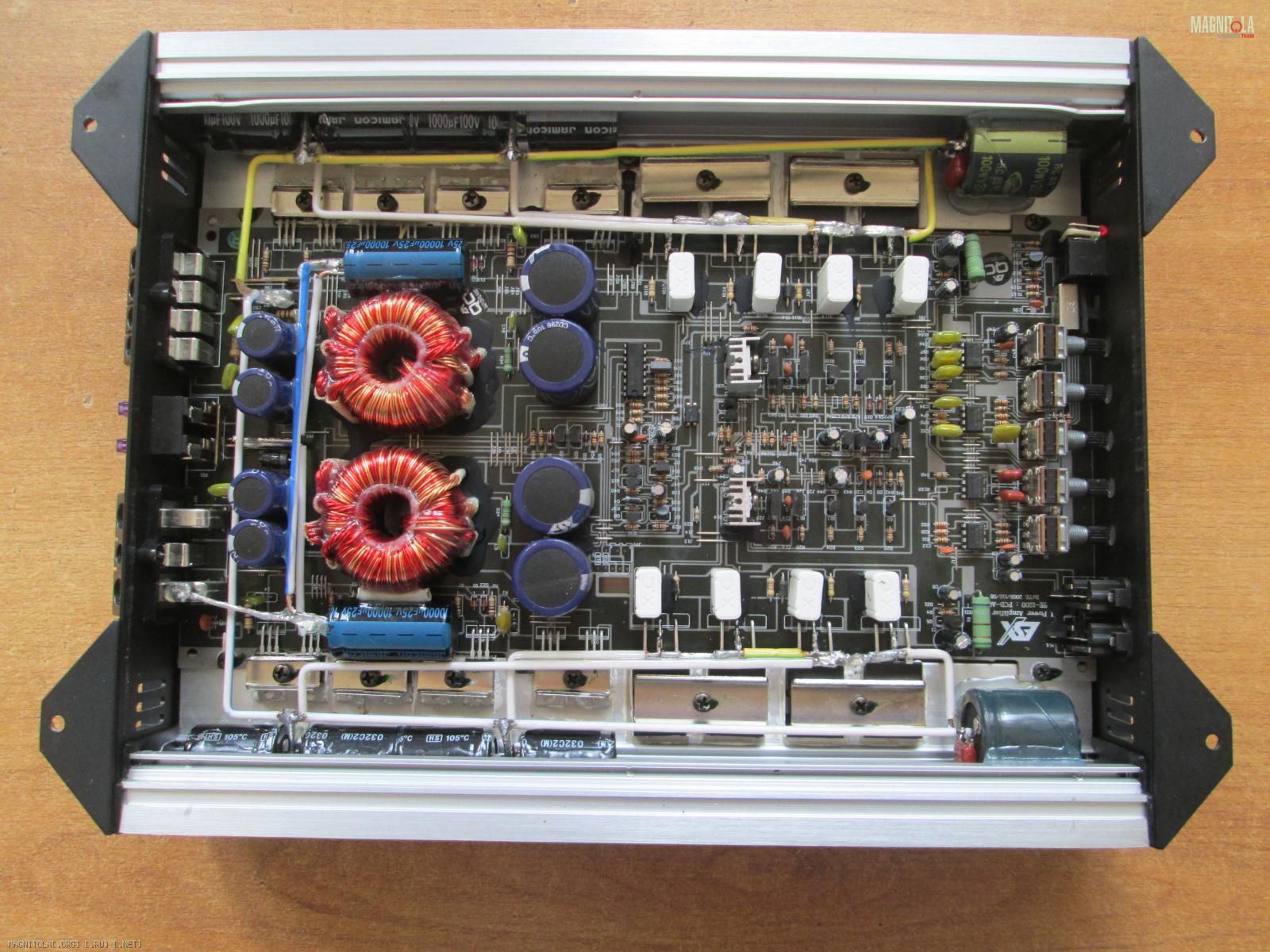

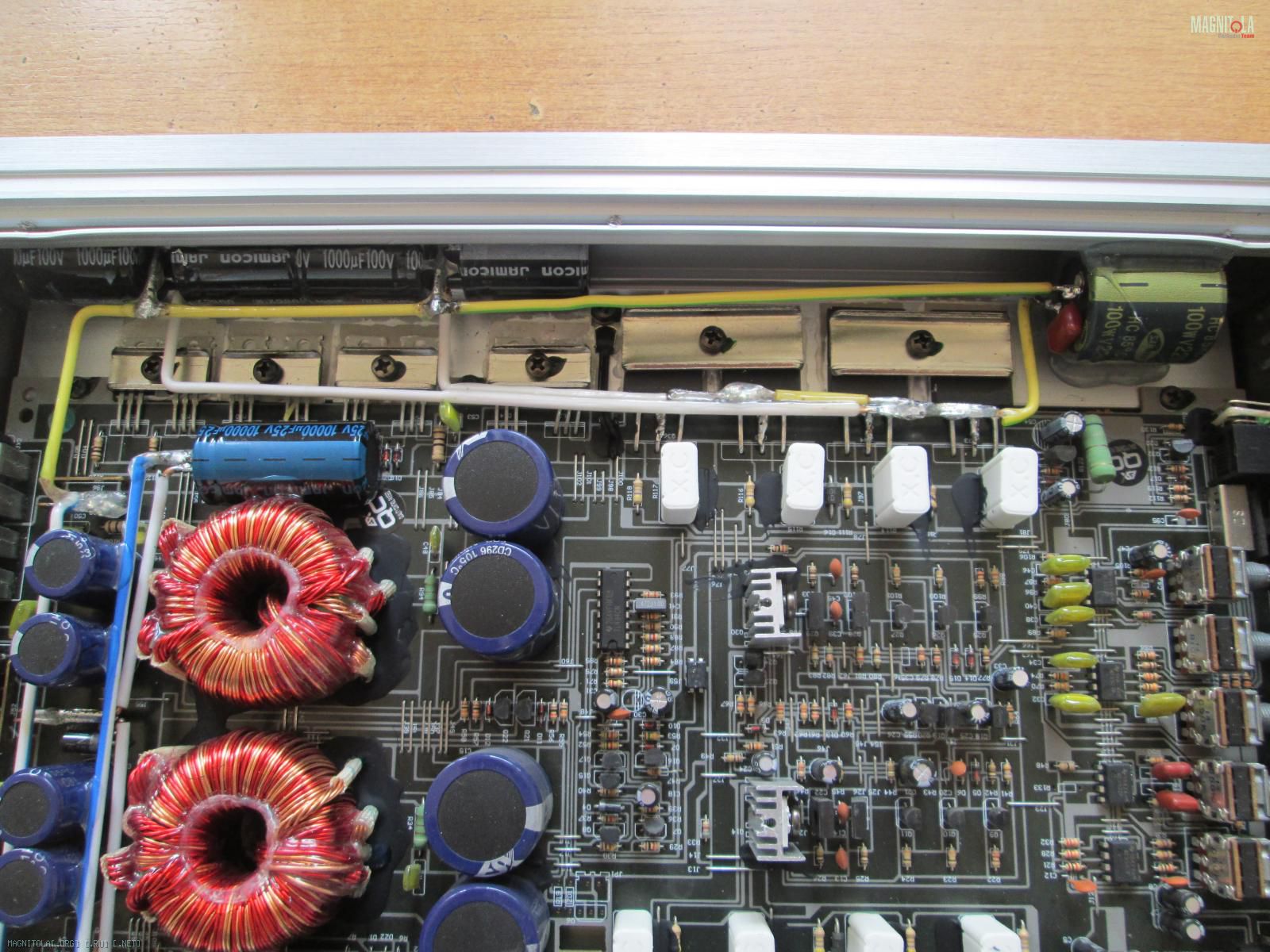

Усилителю на саб добавил конденсаторов навесным монтажом, вот как это выглядит:


Заодно пролил немножко клеем трансформаторы - уж больно свободно навиты последние витки, решил немного подфиксировать клеем.

Согласен, получилась петля, неподумал... Отслушивание покажет насколько критично.

FFZ:
Усилитель моноблок.
Плюс питания подается на верхние транзисторы.
Минус питания на нижние.
Средняя точка (вторичная масса) взята возле выходных клемм, так как это единственное место где ее можно взять без разборки усилителя.

Посмотрел еще раз откуда взял среднюю точку, получается фактически на толстой дорожке в 10 сантиметрах от родных конденсаторов.

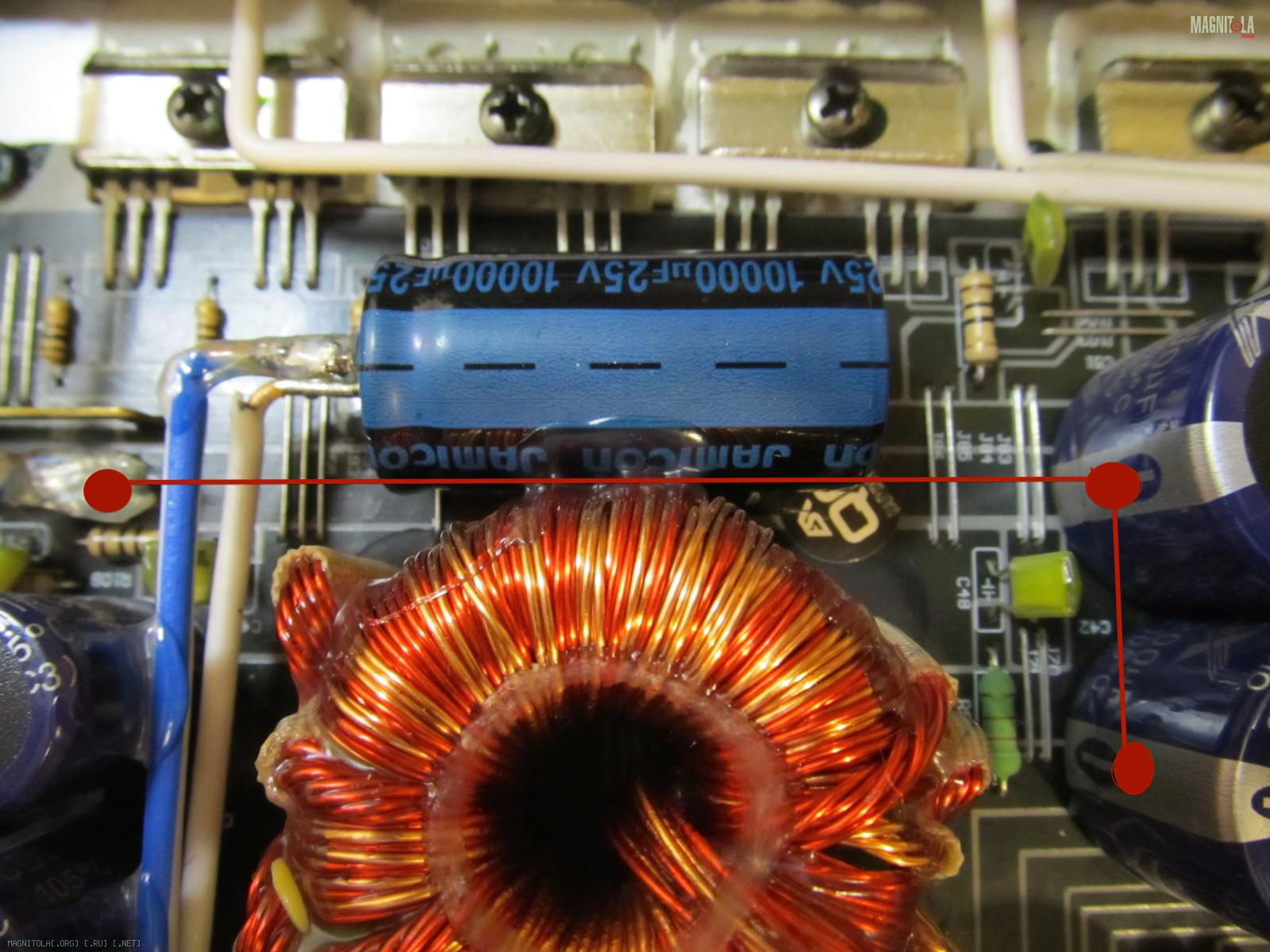

Попытался на фотографии изобразить красной линией дорожку.
Так как плата разведена не в форме звезды с явной средней точкой, то считаю что средняя точка взята приемлемо.
