`99 Scenic 1 ph 1 штатный CD- чейнджер

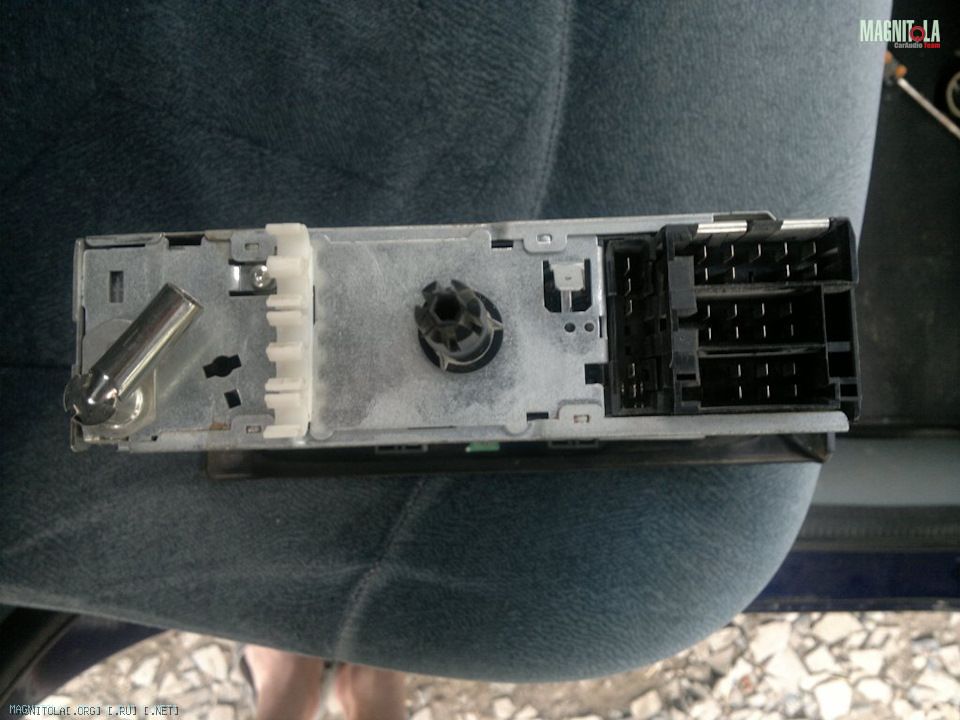

Фото разъемов на моей магнитолке я прикрепил в первом сообщении. Конечно же динамики и питание подключится без проблем, а вот ждойстик и дисплей под вопросом. Хотябы глянуть сколько проводов идет на машине с Тюнер лист к соответствующим разъемам, У меня чейнджер- 9шт, пульт и дисплей- 5шт.

Сообщение от chu0037

Если задние остались штатные и они живы,попробуйте их местами махнуть,или магнат этот вообще вытащить из авто. Особенно,если он коаксиальный...

Так и сделал. Стало лучше. "Сцена" поднялась на уровень панели. Я увидел, что штатные пищалки таки работают, почему-то когда в дверях стояли Magnat 132 их не было заметно.

Точно,увидел фотки.

А по вч-так ведь никто не располагает пианинУ у пилорамы...

Сравнил распиновку разъемов моего древнего RADIOSAT 6010 и более свежего Tuner List.
Однозначно можно заключить, что чейнджеры у них невзаимозаменяеме. В Tuner List звук приходит в цифровом виде S/PDIF, в то время как у RADIOSAT 6010 в аналоговом.

Вот с подключением дисплея я запутался. По крайней мере количество проводов в соответствующим разъеме совпадает. Неизвестно одинаковый ли у них стандарт передачи данных.

Получается что джойстик подключен к дисплею на панели, а уже дисплей по шине данных общается с магнитолкой: управляет джойстиком и отображает инфу.

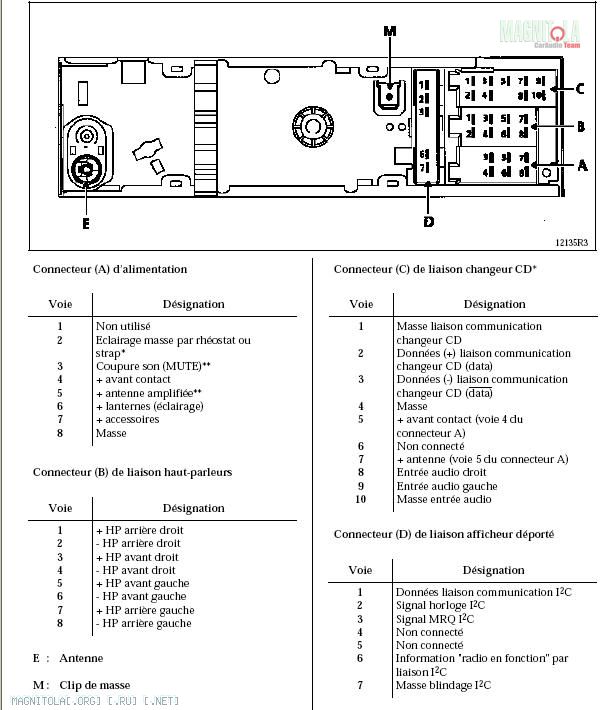

RADIOSAT 6010 (разъем D)

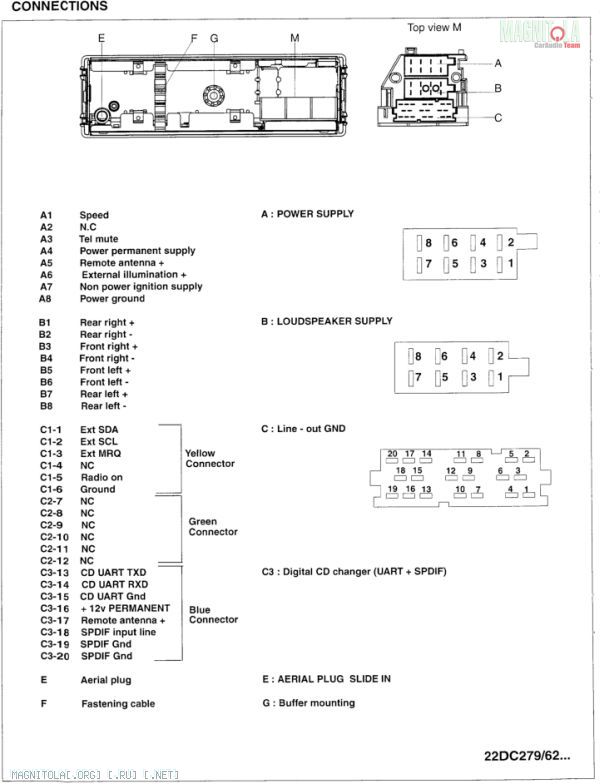

Tuner List ("желтый" разъем)



Нашел фото внутренностей RADIOSAT 6010, у моего аппарата панель только другая:
http://radioskot.ru/blog/remont_avtomagnitoly_renault_radiosat_6010/2016-01-11-341


Вот на форуме реноводов похожая беда, вроде как так и не поставили Tuner List

http://www.renaultforums.co.uk/17-el...tml#post647584

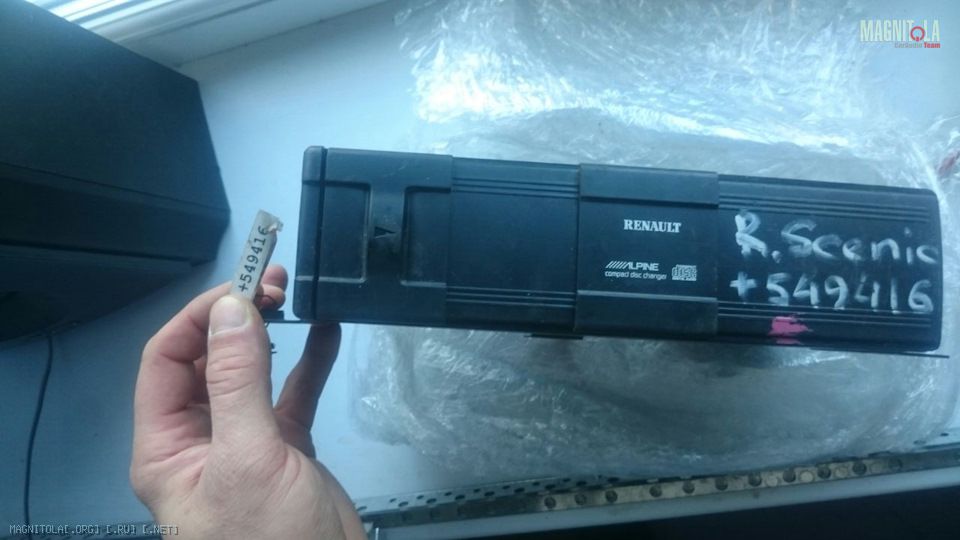

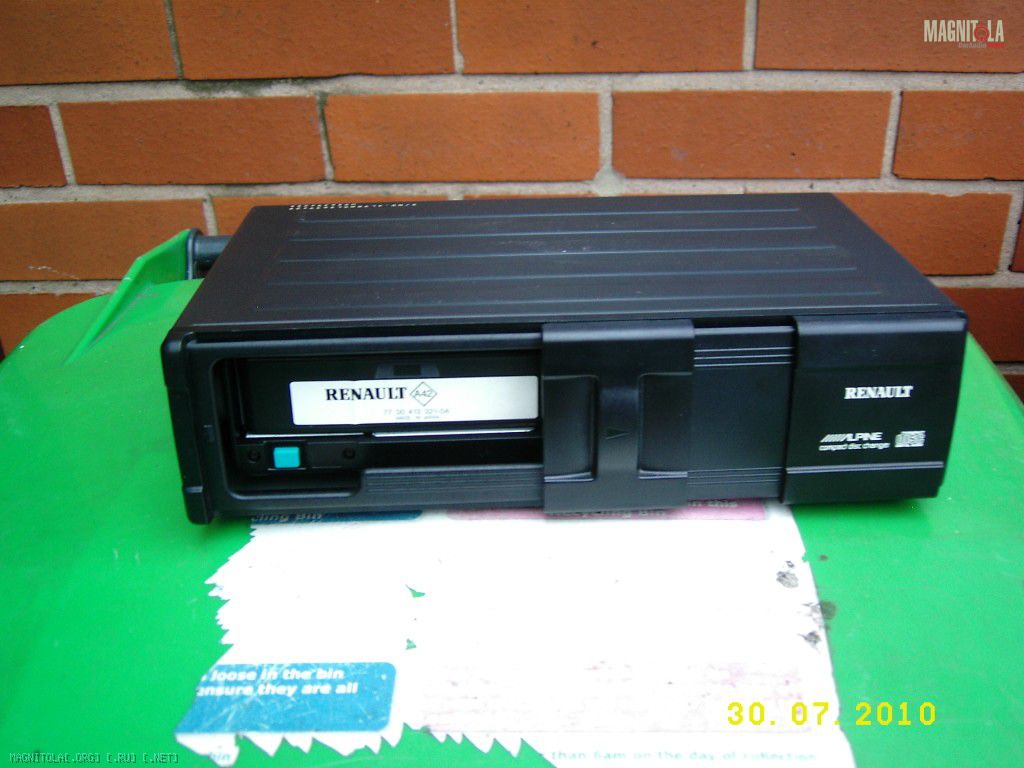

Господа, помогите определить модель ченжера по фото. Алпайн для рено вряд ли стали изобретать что то уникальное. Подозреваю, что максимум изменили разъем. На разборке за "штатный" аппарат просят около 3тр, что за сд-ченжер семнадцати лет от роду как то многовато.
Аудио сигнал на ГУ аналоговый. на магазине:
A42
77 00 413 321-0A


на наклейке сзади:

A42
77 00 413 318 A
AL 99 25 39420

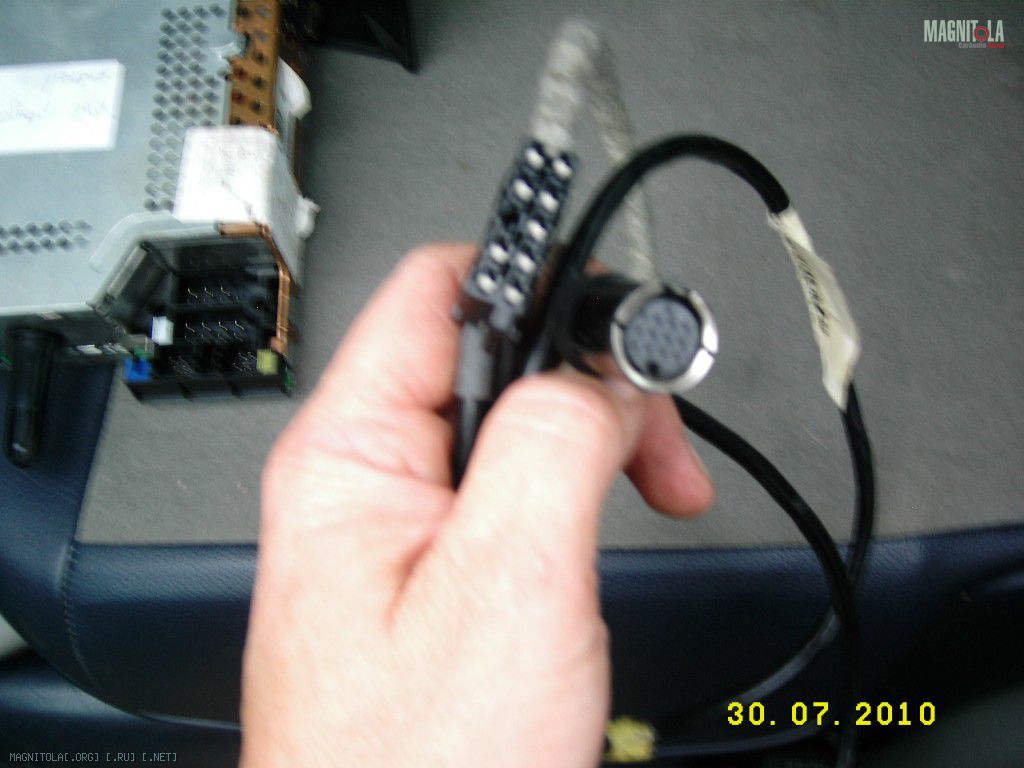

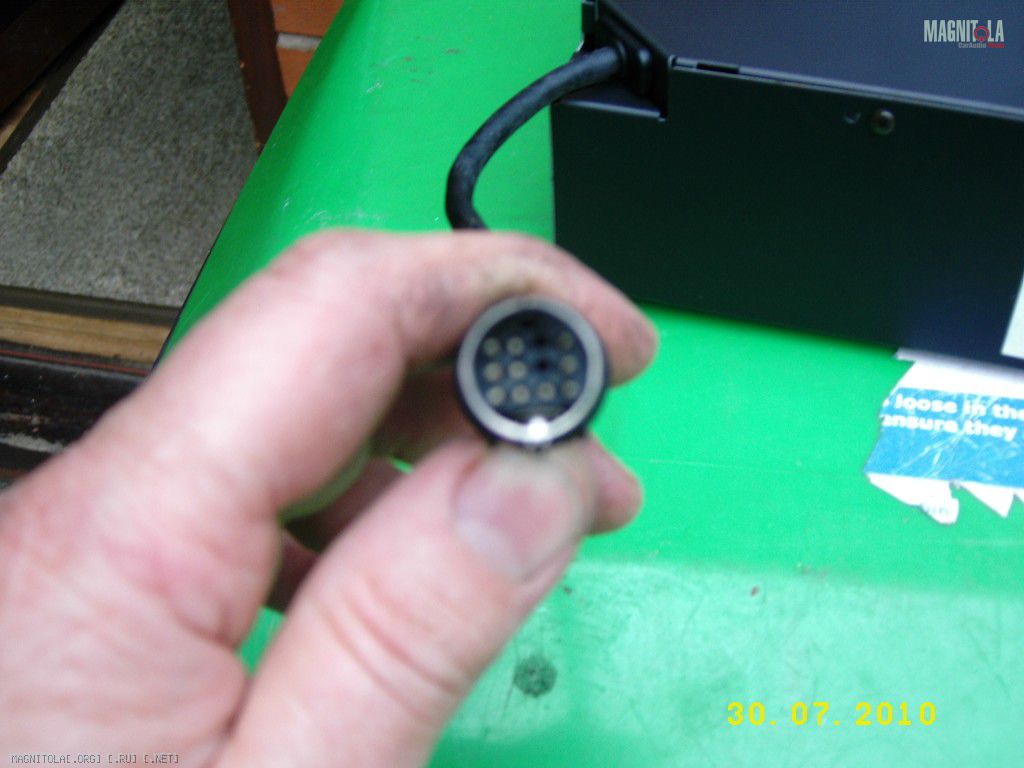

кабель такой

По случаю приобрел 8200062384A, хотел подключить к RADIOSAT 6010, не вышло.
Чтобы узнать маркировку снял крышку с ченжера.
№ контакта--цвет провода--назначение
1--черный--GND (экран шины управления)
2--желтый--TXD
3--зеленый--RXD
4--белый--GND (экран сигнала)
5--красный--BAT (+ 121В постоянный)
6--голубой--D-OUT
7--оранжевый--ANT (+12В при включении магнитолы)
8--серый--D-GND
9-- отсутствует
10--коричневый--GND (экран общий)

С моим RADIOSAT 6010 вообще не связался, т.е. ченжер не появился в списке источников. Возможно TUNERLIST нормально свяжется. Как можно заметить, на выходе у ченжера сигнал цифровой, с совсем старыми магнитолами (до 2000г) работать не будет, хотя если магнитола сможет управлять ченжером, то можно купить конвертер spdif--analog на али примерно за 400р

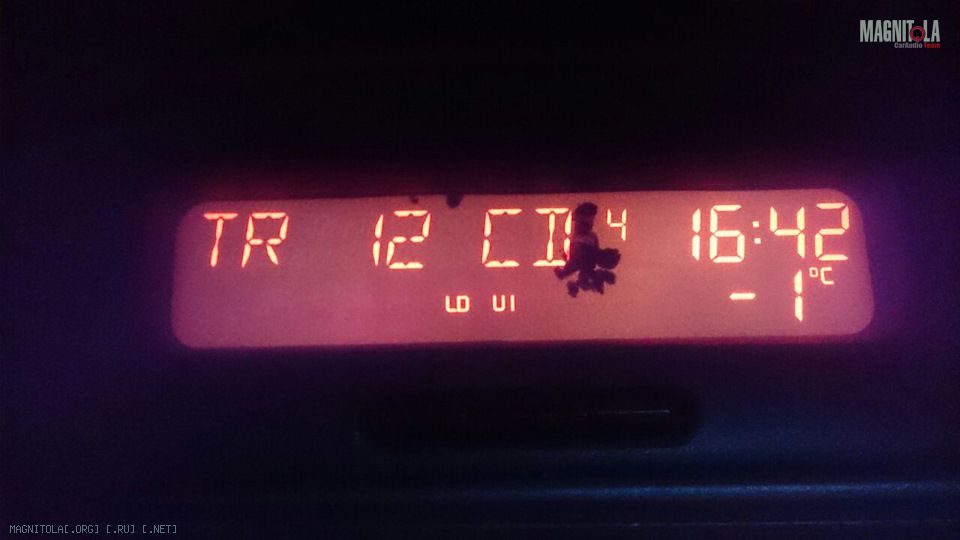

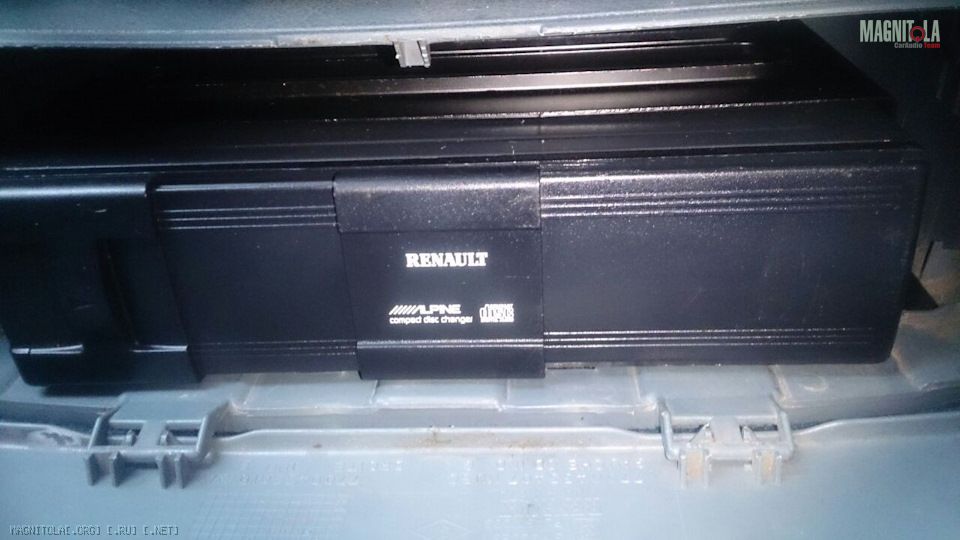

Нашел таки этот аппарат.77 00 413 318 A. Купил на разборке, почистил, поставил, он работает. Звук стал значительно лучше. Удивило отсутствие перемотки по треку, повтора, воспроизведения в случайном порядке. Ну и CD-Text не отображает.
