Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

Как успехи?

....чёт , не пошло ,.....наверное ....

Приветствую всех кто следит за этой темой.
Да, пауза затянулась. Сейчас расскажу текущее положение дел с нашей доработкой.

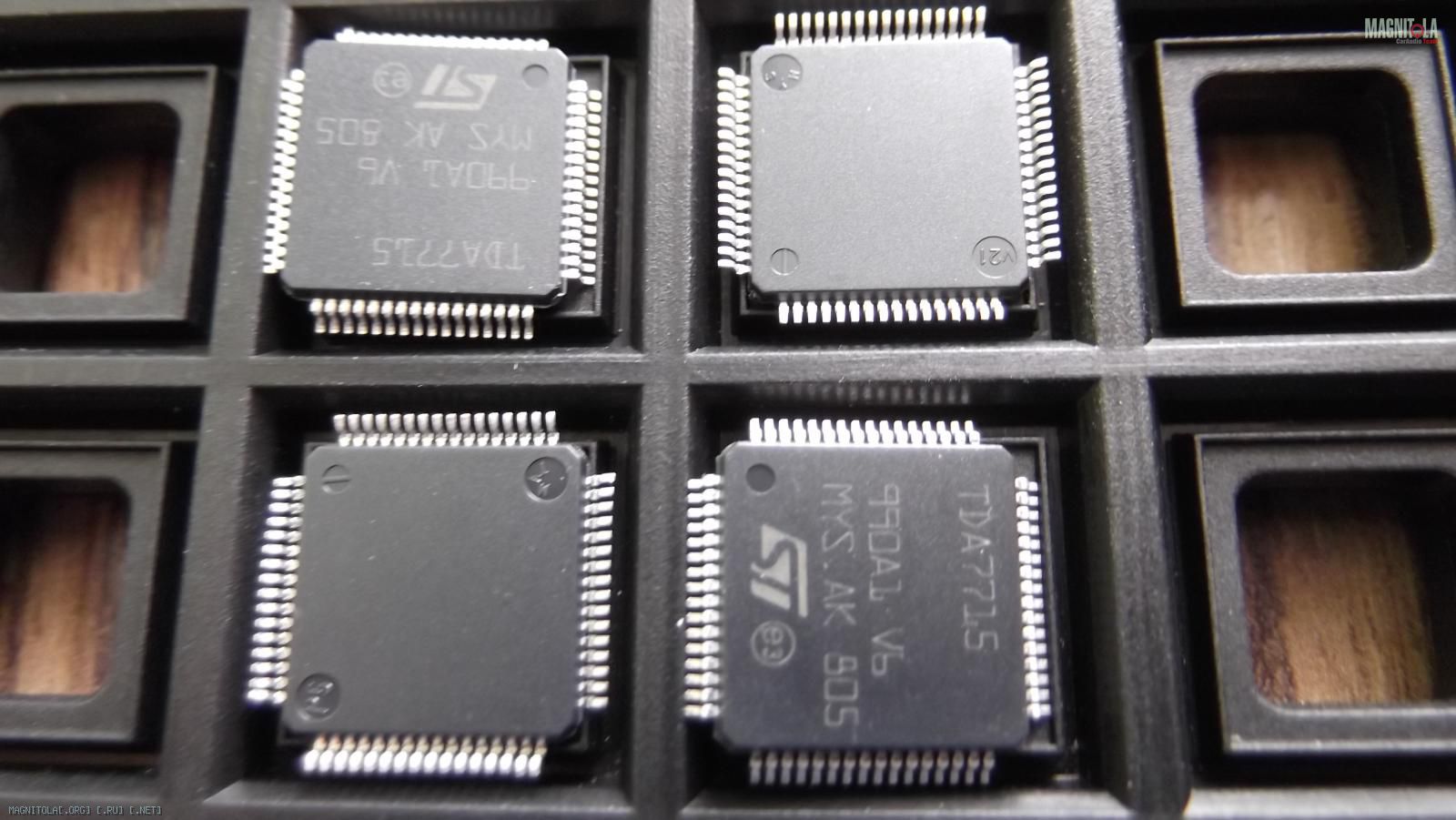

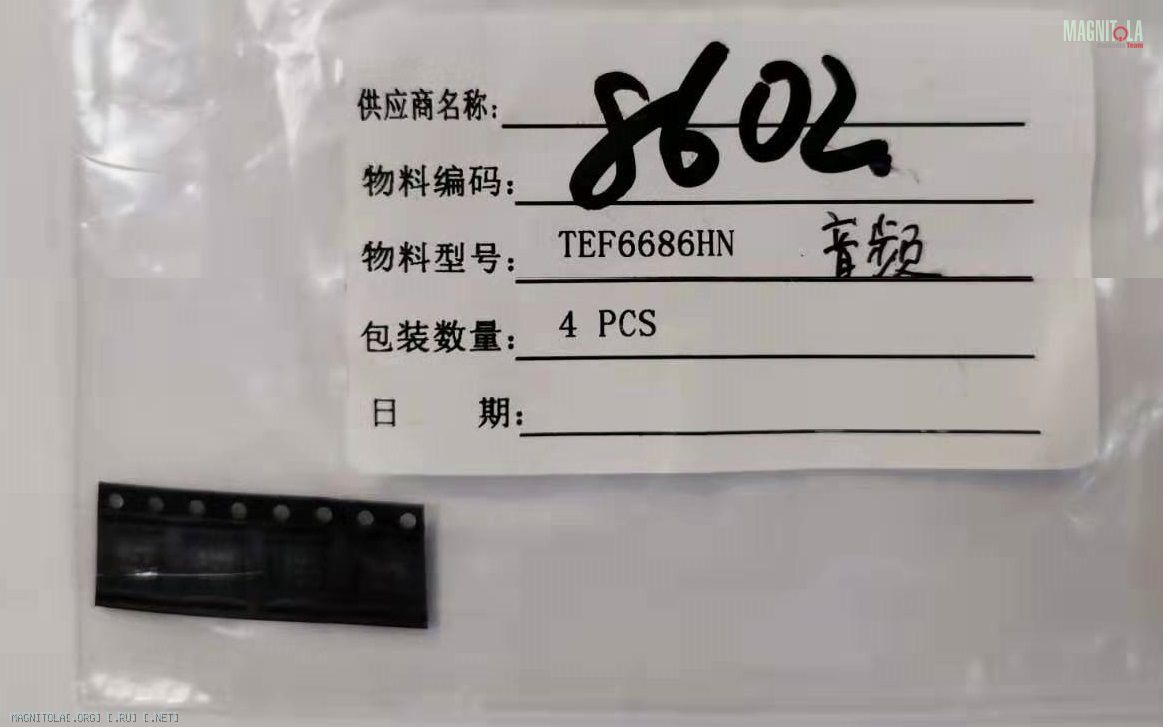

Братья-китайцы так ловко соглашались с моими изменениями по компонентам (Блютус с APTx-HD, TDA7715, TEF6686), что все выглядело обнадеживающе.
Но через неделю после того как им был отправлен финальный откорректированный проект, пришел ответ от начальника менеджера, с которым я общался, смысл его слов "что его работник был очень «клиентоориентированным» и наобещал мне золотые горы". Его босс написал, что их фабрика готова воплотить в жизнь этот проект, но надо еще доплатить 3500 USD на доработку платы, а также срок увеличится до 90 дней и т.д. и т.п.
Найти общий язык не удалось, только потратил время (почти 3 недели) на переговоры с их офисом.
Пришлось остановиться на первом варианте изменений (TDA7850, TDA7719, Блютус 4.0 без APTx-HD, ёмкостный экран 1024*600). Модули, которые им были доставлены мною для глубокой модернизации они отправили вместе с заказом в Россию.

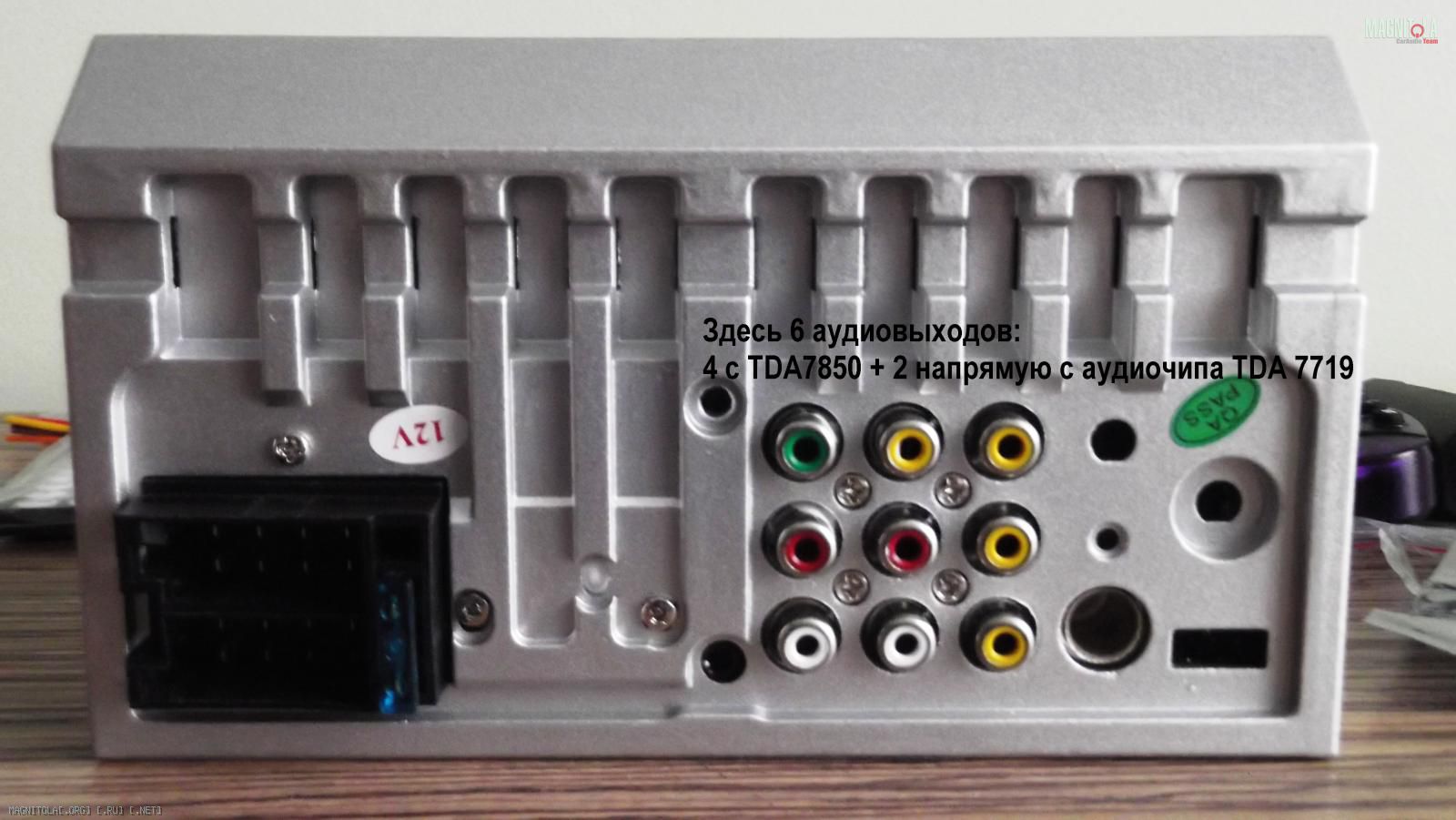

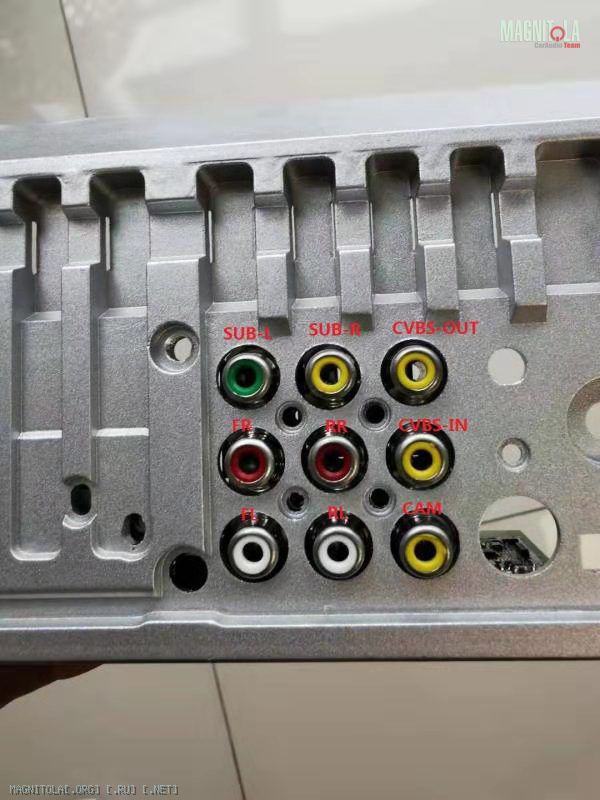

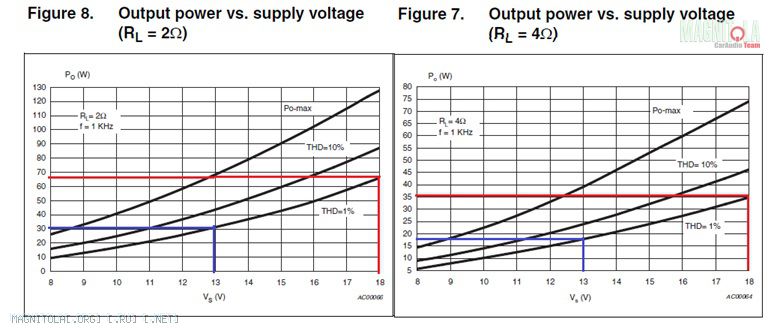

В качестве бонуса они сделали заднюю панель уже с 6 RCA аудио-выходами, а также установили повышающий до 18 Вольт DC-DC адаптер и от него запитали TDA 7850. Так что, теперь это устройство (пока гипотетически) может выдавать при THD 1% 30 Вт на акустику 4 Ома и 60 Вт на акустику 2 Ома.
Изучив тему колонок, я пришел к выводу, что если подключить к такому ГУ недорогую акустику фирм JBL, то должен получиться хороший результат. Ну, а для пробы в России, я заказал BLAM 165 RS (уверен, что с ней получится очень хороший симбиоз).
Для конечного покупателя получится относительно бюджетный вариант (ГУ + компонентная акустика 6,5") качественной системы SQ базового уровня, не требующий серьезной трансформации салона (без инсталляции внешнего усилителя): с JBL GX608C около 9000 рублей, с BLAM в районе 15000 рублей. Да и с обычными 4-х омными колонками, наверное, будет прикольный вариант (надо будет на AK74 попробовать). Плюс не забываем о готовом выходе на активный саб или для подключения 2-х НЧ мидбассов с усилителем.

Было, конечно, нелегко получать такие обломы, но как говорится: «Всё что Господь даёт – к лучшему».

Так как в моей голове тема ГУ более качественного уровня зрела параллельно, то за это время на рынок вышла модель https://www.alibaba.com/product-deta...56bf32a9ruF9oC.
Её уникальность в том, что она может стать в гнездо 1 DIN.
Представитель OEM сказал, что для них что-то изобретать это «очень-очень и очень сложно», поэтому доработку этой модели он предложил провести в России своими силами, а ему прислать обратно доработанное ГУ, а также схемы со спецификацией, чтобы они смогли на своей SMT линии тупо воспроизвести это ГУ. На этом и сошлись. В посылку положено 2 таких ГУ.
Последние 2 недели я сам в силу своей «далёкости» пытался додумать что с ним будем делать в России и где найти исполнителя для этого процесса.
Что я хочу получить на выходе из этого ГУ в серии:
• Универсальность 1 DIN и 2 DIN
• Увеличить память до 2 ГБ

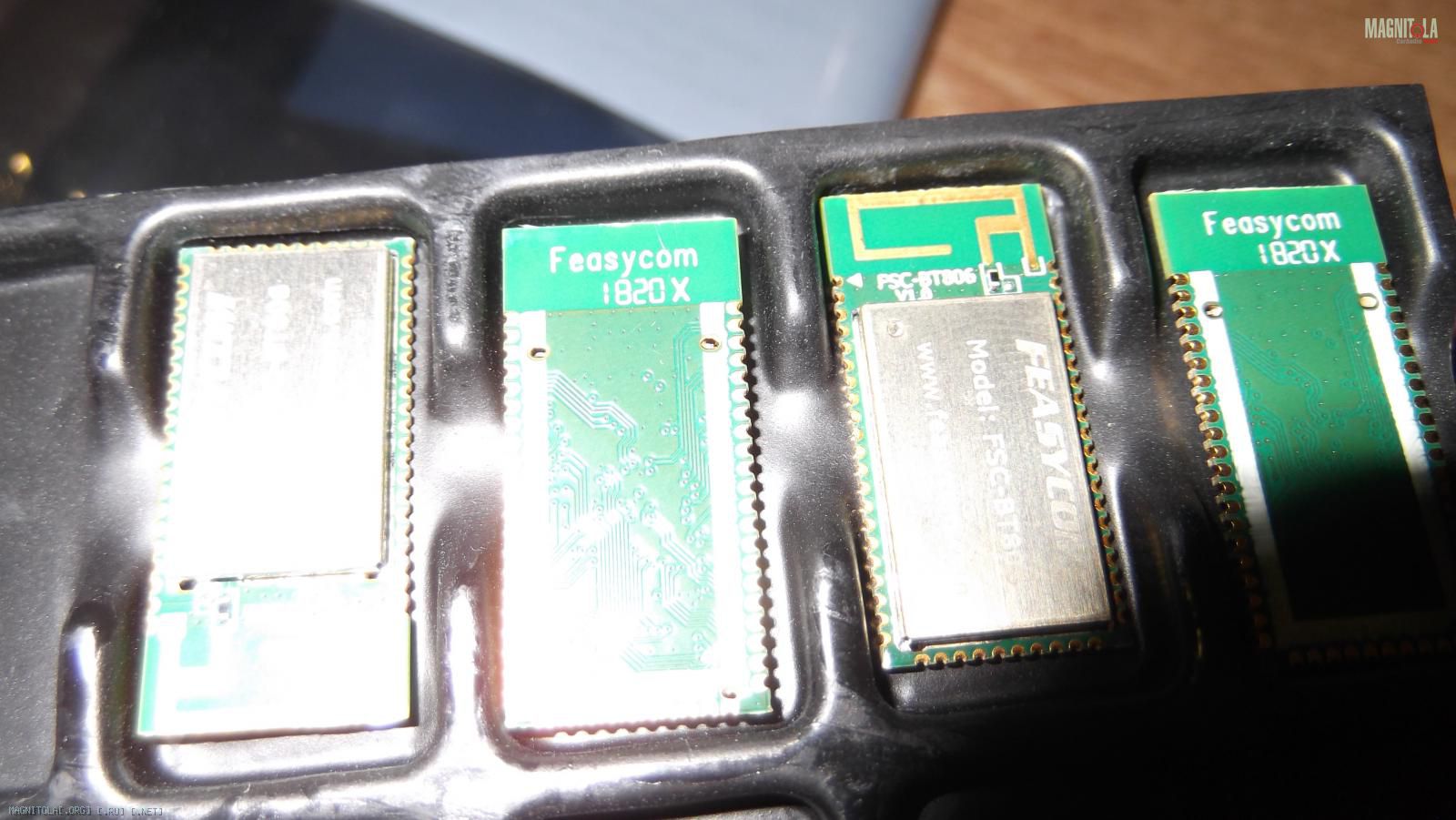

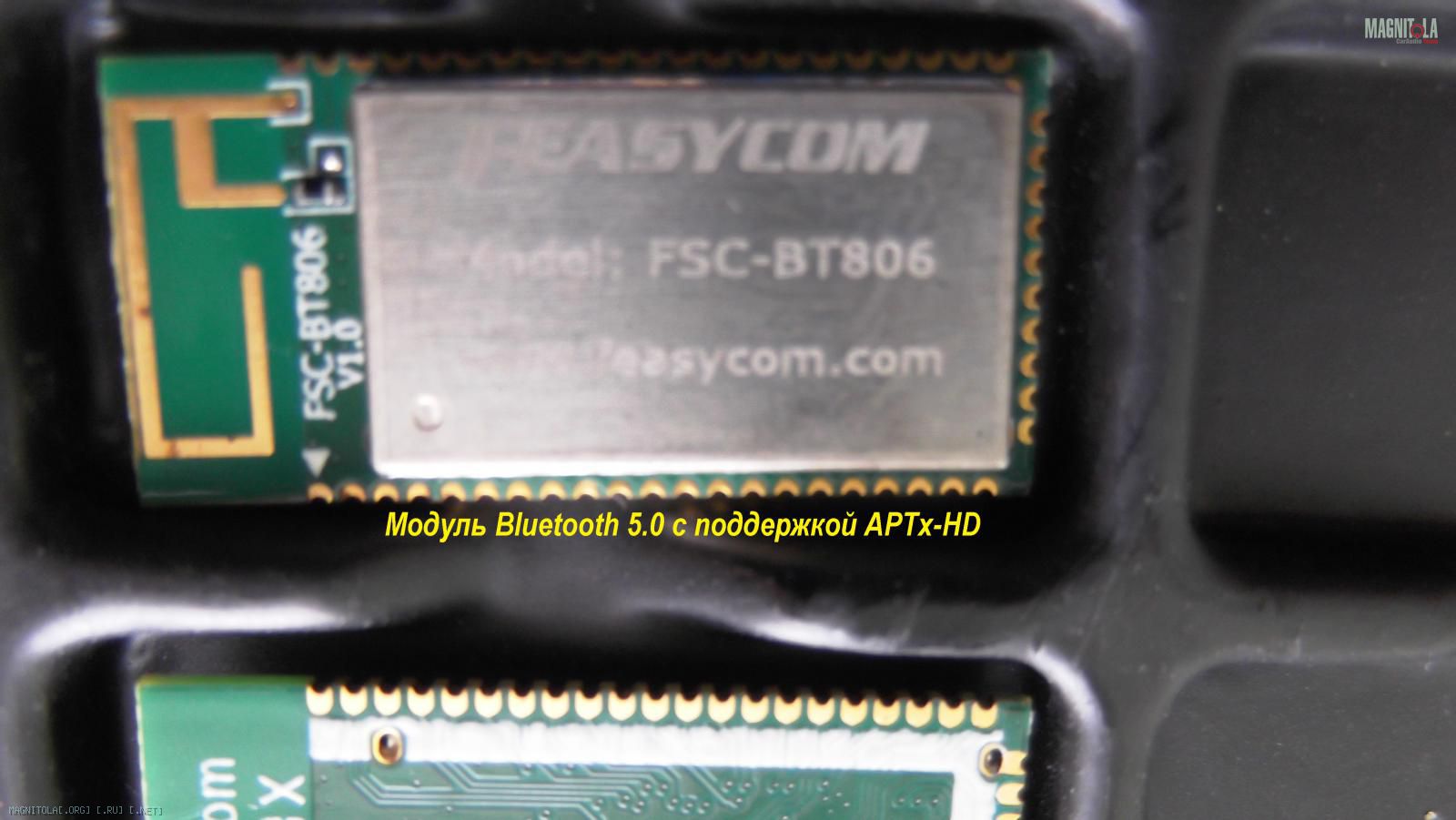

• Установить поддержку APTx-HD (модули едут)
• 6.1 канальную систему: 4 канала на TDA 7850 класс AB THD 1% 60 ВТ на 2 Омах, система 2.1 на TPA 3255 класс D 2 канала THD 1% 70 Вт 4 Ома + 1 канал на пассивный саб 250 Вт
• Установить 2 преобразователя питания: на 18 Вольт для TDA 7850 и на 48 Вольт для TPA 3255 (интегрированный или отдельный блок)
• Интегрировать полноценный модуль DSP на базе ADAU 1452
• Доработать софт
Под этот проект открою новую тему, надеюсь, дядя Фёдор благославит, и там продолжим обсуждение. Предварительно, на рынке ГУ ничего не нашел такого типа.
По моим предварительным прикидкам стоимость такого ГУ в России с доставкой клиенту должна выйти не более 22000 рублей. Безусилковая процессорная голова с экраном в 10 дюймов на андроиде ПМСМ должна найти своих покупателей.

Посылка приедет после 20 августа со всем этим добром. Тогда уже сможем протестить 7-и дюймовую модель на TDA7850 с 18 вольтами, а также начать доработку ГУ на андроиде.

ps
Спасибо всем, кто следил за темой и наставлял на путь.

Пришла посылка: завтра курьер должен доставить.
Надеюсь, все целое и без сюрпризов от наших братьев-китайцев.

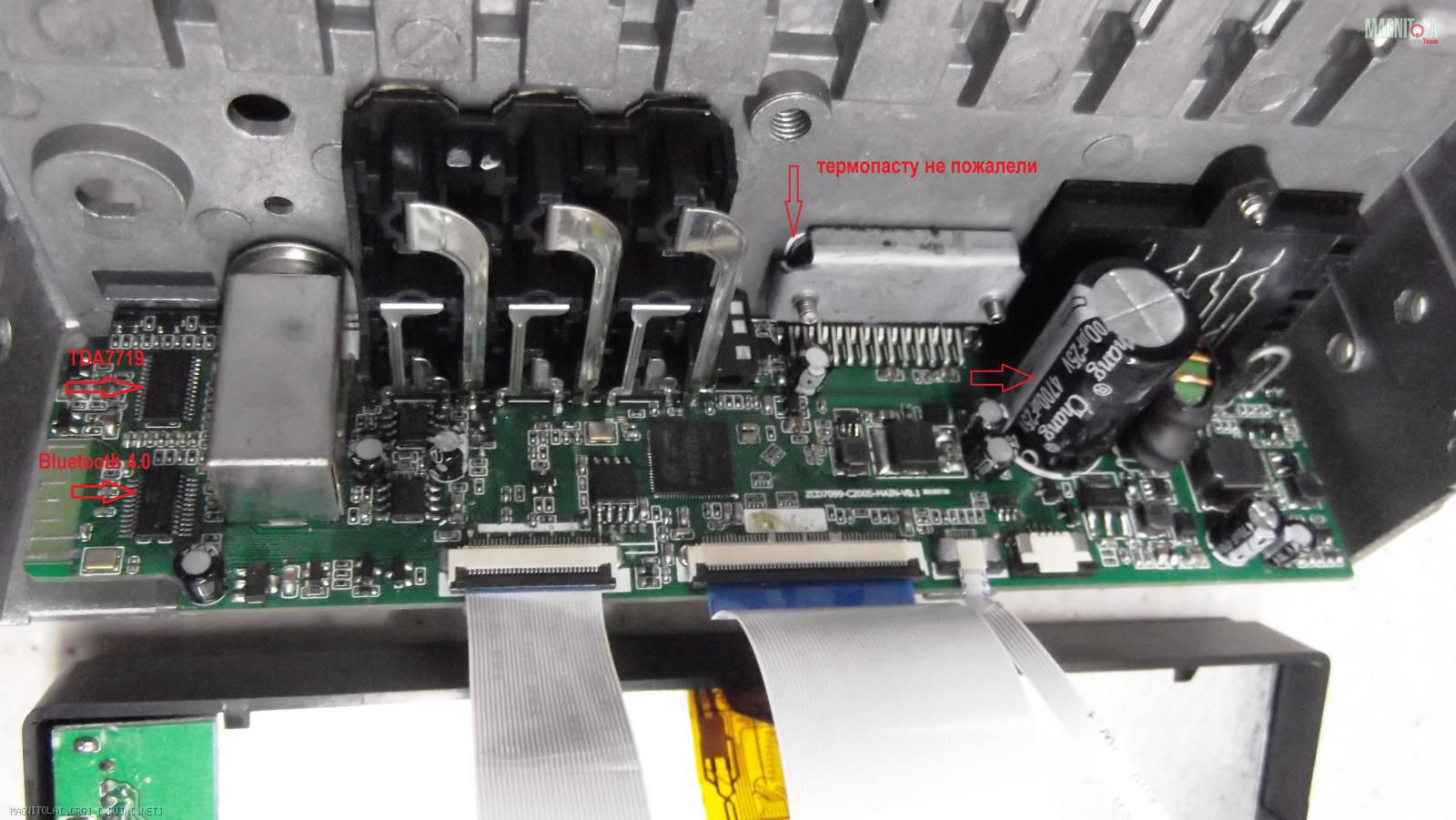

Получил посылку, ниже фотоотчет с частичным вскрытием: только 7023B, магнитолу на андроиде с 10" экраном еще не распаковывал, так как сразу же обнаружился нюанс-Косяк.

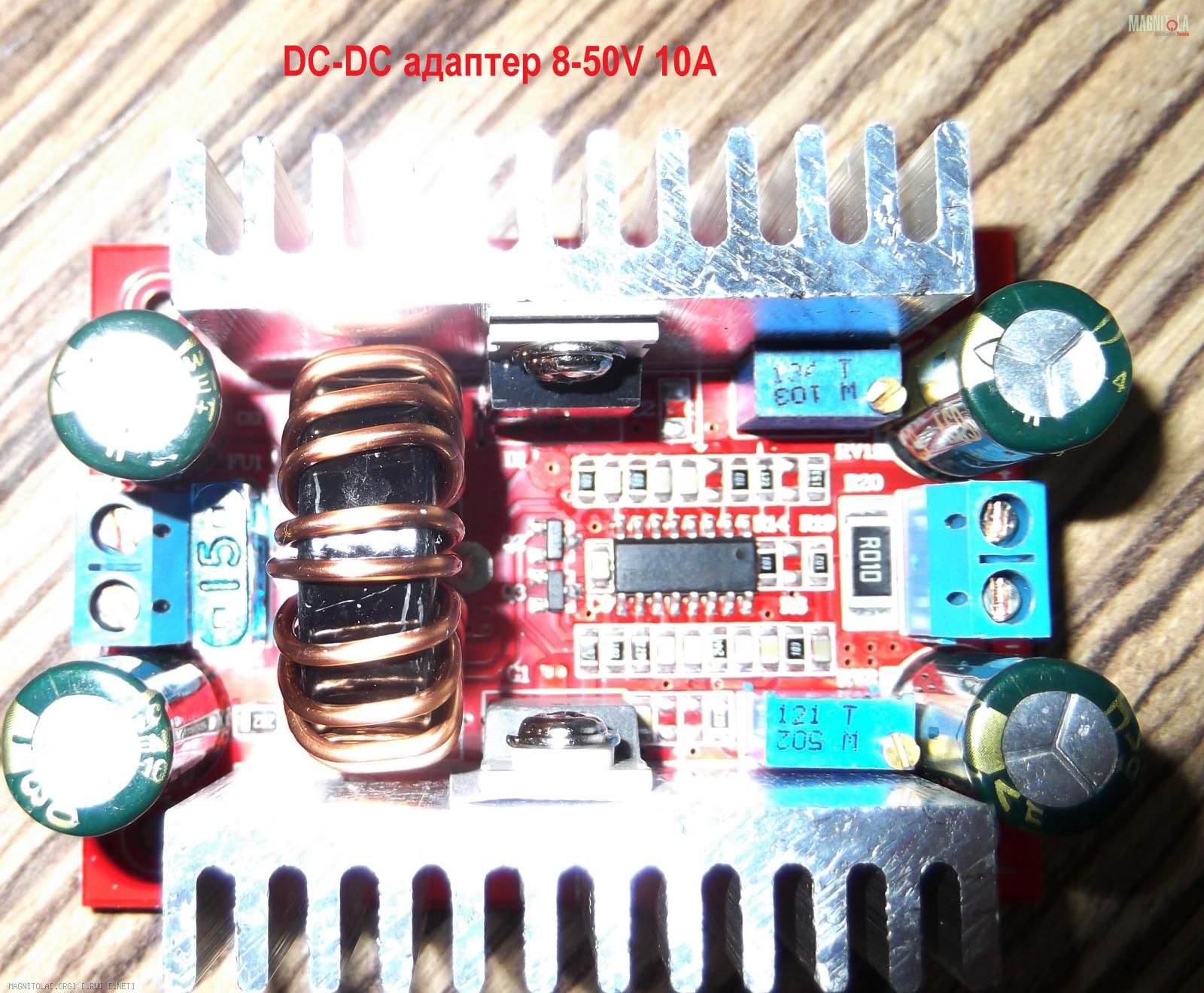

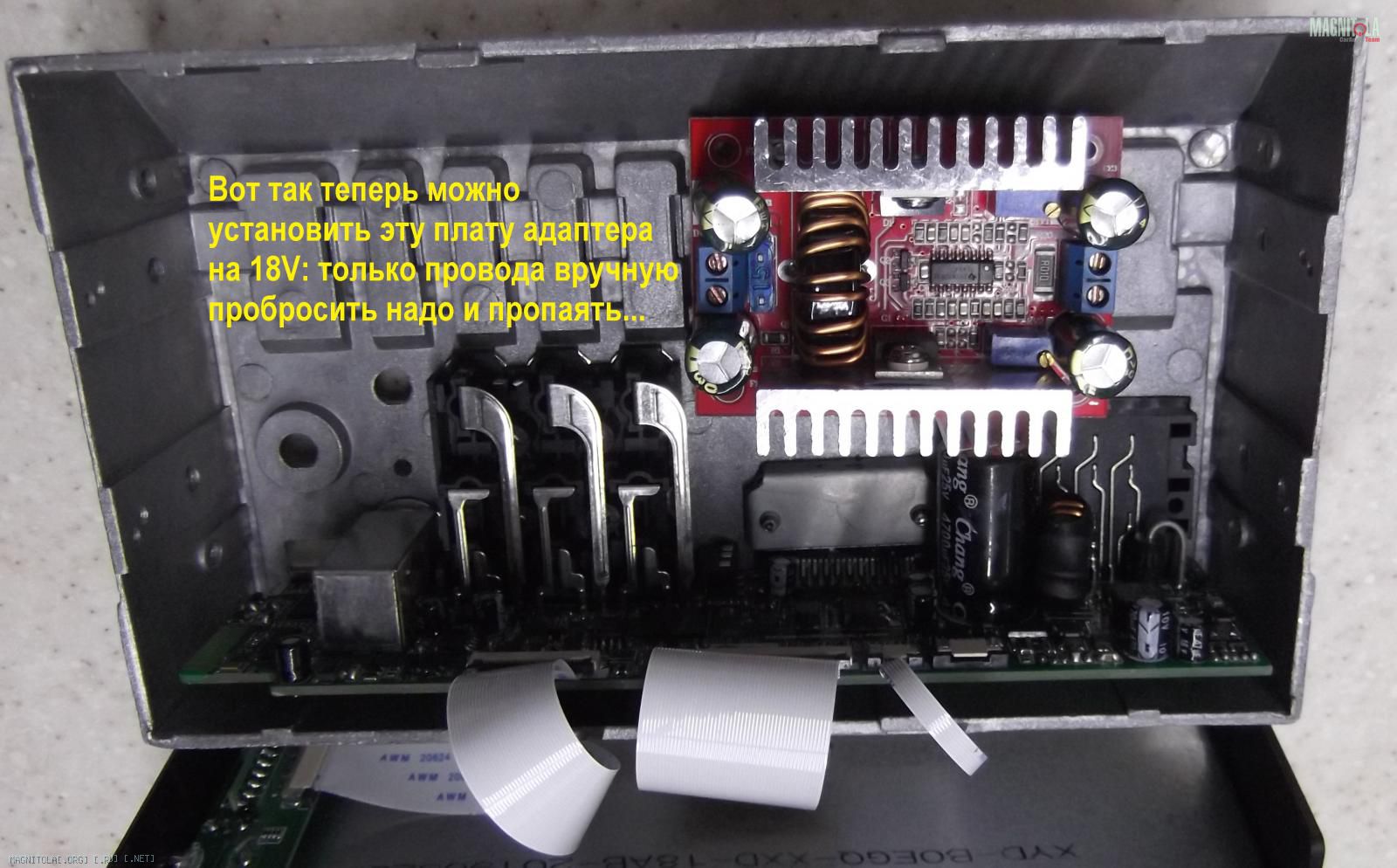

Смысл в следующем, как я уже писал ранее, китайцы пообещали установить повышающий адаптер и подать на TDA7850 18 V, для примера я им заказывал на завод проверенный простой адаптер DC-DC 1 штуку, чтобы понять о чем речь они могли, а также посмотреть элементную базу, если у них всё плохо с инженерией...
К сожалению, в конечный момент доводки до ума и отправки ГУ я сильно ослабил контроль, так как отдых-отпуск и всё-такое.
А у OEM был цейтнот, так как заканчивался предельный срок отправки моего изделия ко мне и они могли попасть на какие-то санкции от AliBaba, плюс также их менеджер был 10 дней в отпуске.
Вот результат: они не стали заморачиваться с увеличением питания, так как это был их жест "доброй воли" и он нигде не прописан в ТЗ, то они отправили всё, кроме этого, а в подарок мне прислали 3 адаптера питания: типа "долбись сам, если хочешь, а нам тогда пришли свои костыли и мы их припаяем, если сможем".
Сегодня примерно полдня ушло на нелицеприятное общение с OEM, но имеем то что имеем...

ps
видео с переделкой питания на 18V:
https://www.youtube.com/watch?v=u0RBy7an13E
https://www.youtube.com/watch?v=EI0X9fzDEaE

Сообщение от Михаил1976

они не стали заморачиваться с увеличением питания,

Разумные китайцы - такое не часто встречается.

Дорогие друзья, прошу откликнуться неравнодушных форумчан, кто может взять на тест модифицированную модель и сделать мини-обзор: само собой, справедливый, но адекватно позиционирования этого устройства в разделе недорогих ГУ с ценником до 3500 рублей.

Важное условие, чтобы тестер дружил с паяльником и мог бы произвести предварительный легкий "твик":
- смонтировать адаптер DC-DC и подать на TDA 7850 18 V (как в роликах по ссылкам выше);
- установить дополнительные конденсаторы, м.б. заменить предусилители (на форумах такие идеи работают, я не спец, прошу не пинать), если это как-то позитивно может сказаться на качестве звучания. Понимаю, что по качеству звучания здесь может подняться волна, но опять-таки ценник подобающий.
ГУ перешлю ТК и, разумеется, оплачу все расходы на допзапчасти.

Варианты взаимодействия разные: от "взаимовыгодного финансового" до "спасибо и во благо форума".

ps
пишите или в личку, или здесь: как кому удобнее
у меня 3 штуки таких ГУ, если что...

Почти месяц не появлялся с новостями.

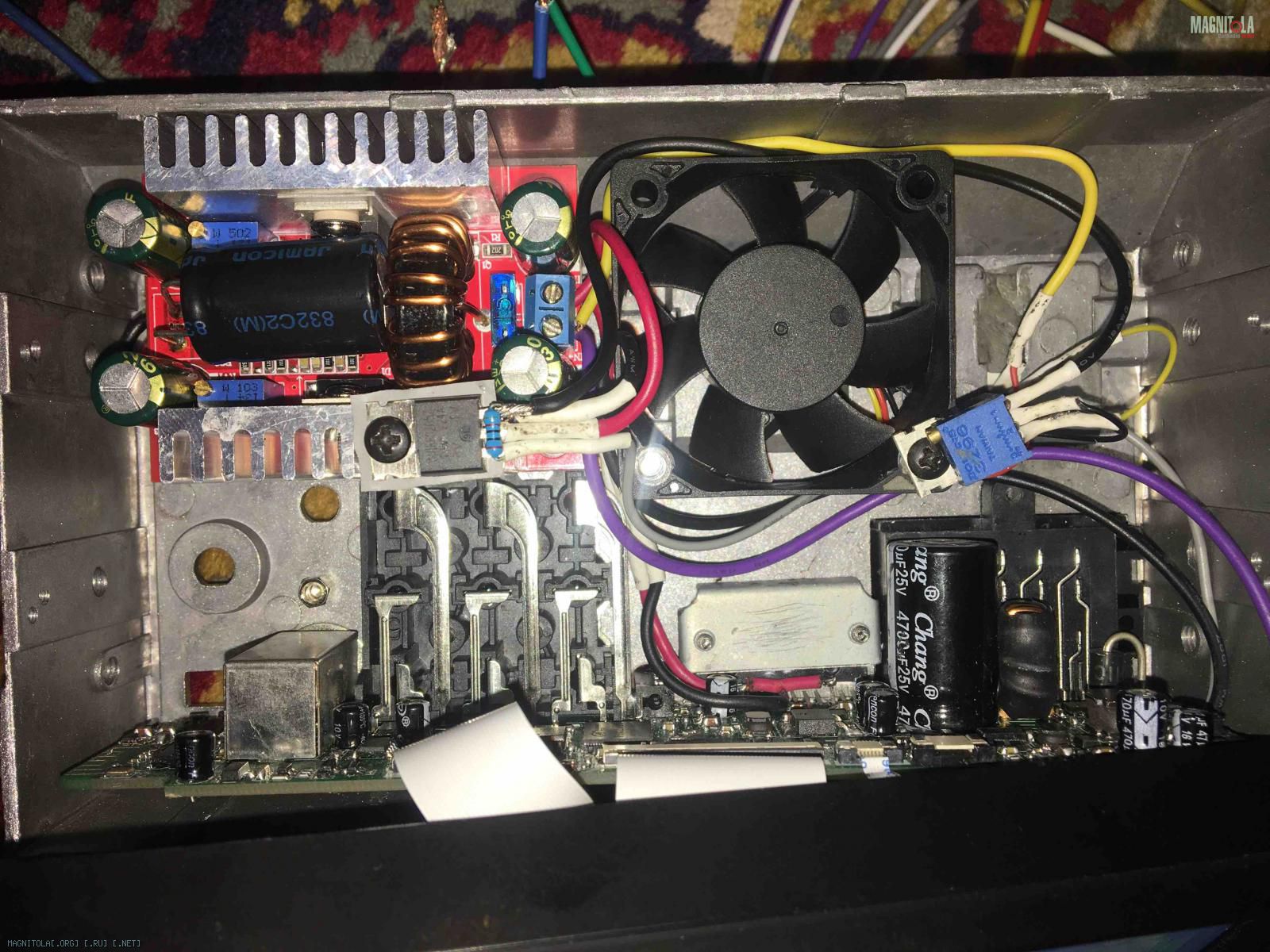

Что имеем на сегодняшний день: опытные образцы довели "до ума", правда пока "по-колхозному", но китайцы уже озадачены как это сделать более компактно.
Предварительные результаты, правда, не специалиста по автозвуку приятно удивили: мы не могли представить, что будет такая разница.

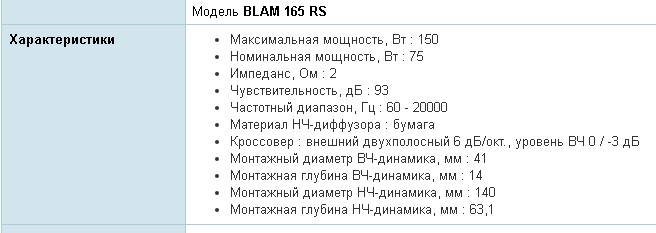

Для эксперимента мы использовали BLAM 165 RS.
Более подробные испытания и тесты будут проведены в ближайшее время: спасибо за это нашему форумчанину

Когда продажи ?

Сообщение от V.E.St

Когда продажи ?

Еще рано, о чём Вы...
Надо сейчас дотестить, так как я далёк от понимания качества звука, хотя в этой нише по мне очень достойно вышло, особенно по сравнению со стоком, который без моих модификаций, не говоря уже об увеличенной мощи....
Нам надо определиться с промышленным вариантом увеличенного питания и системы охлаждения, я, думаю можно будет и пассивным охлаждением обойтись, сейчас активное с датчиком.
