Это вроде не уезжающий экран, а просто на внешних шарнирах. Мне решение нравится. Вмонтированные намертво дисплеи уже приелись. На вагах сейчас интересные дисплеи, как будто отдельно сверху стоит тонкий планшет стоит, минус только без кнопок тянуться к нему, а вот этот нависающий и к руке поближе.
Автору "исследователю" рынка, вам бы уместно продавать несколько решений, наибольшее кол-во самых дешевых, и пару тройку с плюшками и разной эргономикой. Что например нужно мне я уже как то описывал.

Сообщение от A!exT

проще сделать БП типа буста на 18В - большинство TDA/LM работают с этим напряжением, и мощность автоматом будет чуть выше:
у 7850 при 13В будет 30Вт, при 16В - 50Вт, а при 18В - под 70

+100500!
и комплектовать ГУ этим внешним БП с силовыми кабелями для подключения как - optional

---------- Сообщение добавлено 11.06.2019 в 07:01 ----------

Сообщение от Михаил1976

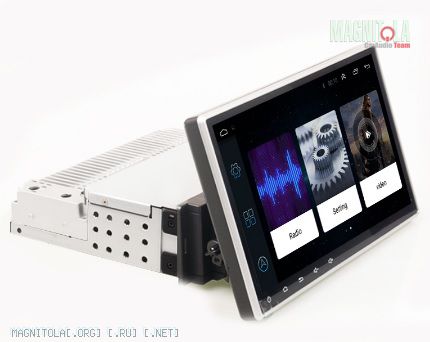

...китайцы прислали для ознакомления фото нового форм-фактора универсального 1-2 Din (прикольная штука, особенно для тех у кого только 1 DIN и всё).
Вложение 1282201

китайпром это давно уже производит и на том же АлиЭкспресс подобного в предложениях продаж достаточно.

Сообщение от Hard N' Heavy

вам бы уместно продавать несколько решений, наибольшее кол-во самых дешевых, и пару тройку с плюшками и разной эргономикой. Что например нужно мне я уже как то описывал.

Сообщение от FFZ

+100500!
и комплектовать ГУ этим внешним БП с силовыми кабелями для подключения как - optional

Вот как вариант можно рассмотреть такую концепцию:
предложенный вами форм-фактор 1 din c шарнирным экраном, далее отдельные блоки усиления в форме 1 din под разные задачи и потребности.....в сумме занимают пространство 2 Din (нечто подобное Hi-rez плеерам типа FIIO X7). Соединение между блоками Plug & Play, при этом базовая модель должна быть максимально не дорогой но иметь достаточный уровень для дальнейшего апгрейда, как через внешний процессор (соотв выходы) так и через набор дополнительный как бы штатных усилителей разной цены под разных потребителей, кому двух полоска +саб, кому 5.1. Обязательно лицевая часть при совместной установки двух устройств должна выглядеть как единое целое.

Сообщение от A!exT

проще сделать БП типа буста на 18В - большинство TDA/LM работают с этим напряжением, и мощность автоматом будет чуть выше:
у 7850 при 13В будет 30Вт, при 16В - 50Вт, а при 18В - под 70

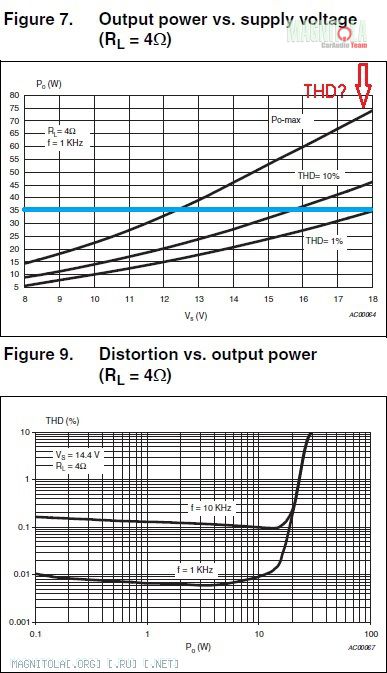

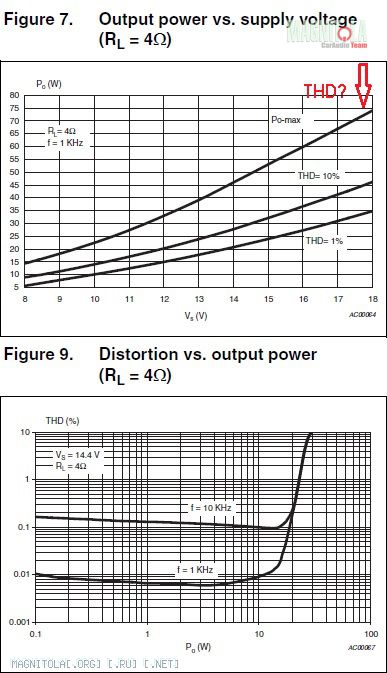

Подскажите: мощность увеличивается (это я вижу по графикам), но THD при этом также растет, при 18 V и 73 Вт какой THD и как страдает при этом качество звука?

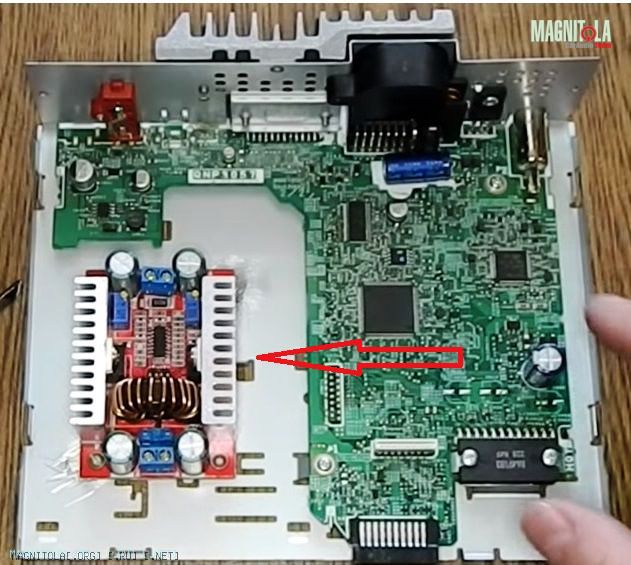

На 3-ей страницы темы я публиковал такую фотку одного неизвестно твикера (сошлись на мнении, что это для внешних накопителей).
Вопрос знатокам: "Можно ли предположить (в связи с новыми вводными), что установил он такой преобразователь, чтобы подавать на TDA 7850 18 вольт для увеличения мощности выходного сигнала, а питание остальных компонентов, как и в штатном ГУ?

Сообщение от Михаил1976

Подскажите: мощность увеличивается (это я вижу по графикам), но THD при этом также растет, при 18 V и 73 Вт какой THD и как страдает при этом качество звука?

никаких 73Вт там не будет, ибо слышать это захотят редкие извращенцы...
в нормальных дивайсах мощность определяется при КНИ 1%,
в дерьмовыхплохих - заявляют мощность при КНИ 10% (это трудно не услышать);
совсем шлак бравирует цифрами PMPO (или Pmax) - когда уровень искажений сопоставим с сигналом

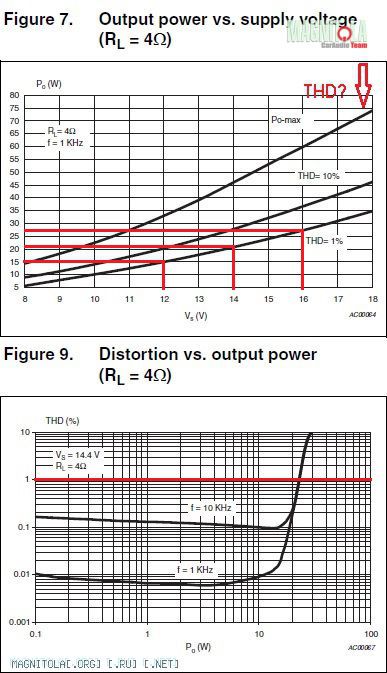

вот так определяется ваша реальная мощность:

около 15Вт на заглушенном, чуть более 20Вт на заведенном

Правильно я понял, что при 18 Вольтах только 35 Вт даст хорошего звука?



и по преобразователю догадка верная?

да, верно

Жаль, что про напряжение раньше не догадался...

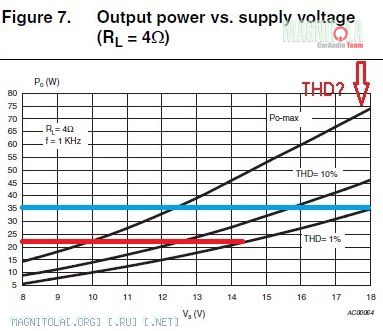

Можно было дать указание китайцам поднять на TDA7850 до 18 V, дало бы еще существенную прибавку потребительских свойств нашему ГУ с 23 Вт при 14,4 V до 35 Вт при 18 V (почти в 1,5 раза).
Может быть, уже в тестовых образцах твикнуть эту тему можно будет в России и они уже в серийном поправят, так как изменение заявки на тестовый образец уже не принимают.

В будущем ГУ типа "по-круче" можно будет использовать 2 модуля усилителя FDA802 в такой связке:
- на первый модуль подать 2 аудовхода и вытянуть с него при 35V и THD 1% 120W с канала на выходе
- во второй модуль подать только 1 аудиовход сабвуферный и получить с него при 35V при THD 1% 240W
Это реальная схема?
Правильно я понимаю, что по этой схеме можно будет подключить:
- миды с твитерами через кроссовер
- среднечастотники
- пассивный саб сзади
Всё это будет качественно (так как 1% THD) и относительно громко играть в стиле SQ, но не SPL?

ps
в тему сечения проводов, можно данное ГУ и с обычными штатными проводами использовать, так как увеличение вольтажа на первом усилителе можно сделать или программно или переключателем сзади на панели. По умолчанию 35V, а переключением на 14,4V для штатных проводов и не большой мощности динамиков 22W при THD 1%. Для саба без вариантов - сразу большой тащить.

Учитывая то, что FDA802 работает с цифровым сигналом на входе, то что должно предшествовать ему?
Подскажите, я правильно понимаю, что сигнал к нему можно подать, например, от модуля ADAU1462/1466?
Нужен ли будет АЦП типа AD5592R между ADAU1466 и FDA802?
Данная связка с этими компонентами сможет служить основой процессорного ГУ?
