Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

Сообщение от Михаил1976

Компоненты я уже писал, начальный уровень URAL (Урал) AS-C1627K или AK74.C, если новый 7850 потянет их нормально.

Для этих задач/целей обозначенные переделки достаточны!!!

---------- Сообщение добавлено 17.05.2019 в 12:23 ----------

Сообщение от chu0037

Есть одно предположение-кто-то мутил дополнительное питание для прожорливого жёсткого диска.

да, это было бы скорее всего пользительно, т.к. достаточно часто возникает этот вопрос.
хотя нужно посмотреть , поддерживает ли это ГУ HDD и NTFS

Сообщение от Михаил1976

Не надо высокомерия, уважаемый!

Да ладно,не обижайся!
п.с Вам бы поспрашать на "Веге",вот тогда узнаешь много о себе! Тут в основном все добрые

Сообщение от Михаил1976

на просторах инета находил такую доработку магнитолы, но китайцы не могут понять зачем она и её назначение?

Это блок питания, повышающий напряжение. К тому же с общей землей, что делает применение его в звуковом тракте сомнительным из за повышенного уровня помех. Повышенное напряжение питания позволяет получить повышенную мощность (в теории). Соответственно еще микросхема УМ нужна.

Если требуется более высокая, по сравнению со стандартными 16-18 Вт, мощность, есть варианты.
Есть микросхемы УМ с вольтодобавкой, типа tda1556, выдает 30-35 Вт, в довесок идет соответственный нагрев. Короче прошлый век.
Есть "пионеровская" технология c суффиксом FD, до 40 Вт без нагрева, но там все наглухо залицензированно.

После прочтения съесть!

https://www.citilink.ru/catalog/car_...eivers/340068/

Сообщение от Михаил1976

Неравнодушные друзья спасибо вам всем!!!
По-тихоньку картина проясняется для меня и нашлись добрые люди кто в личке дал наводки и советы.

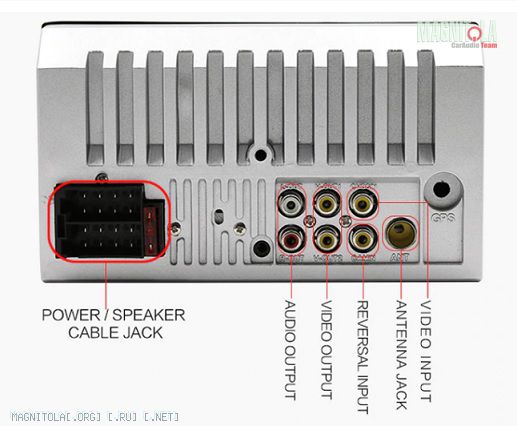

Вопрос по задней панели: там выход на сабвуфер активный нужен или его ни к чему сюда лепить?

По фото можно предположить, что вытащить линейный выход RCA для сабвуфера на заднюю панель конструктивно будет скорее всего не возможно.

Сообщение от Михаил1976

Китайцы ответили, что не могут заменить злополучный, как оказалось, чип fm QN 8035 без глобального изменения платы.
Кто что может подсказать?
Один товарищ несколько лет назад занимался переделками, но сейчас молчит.

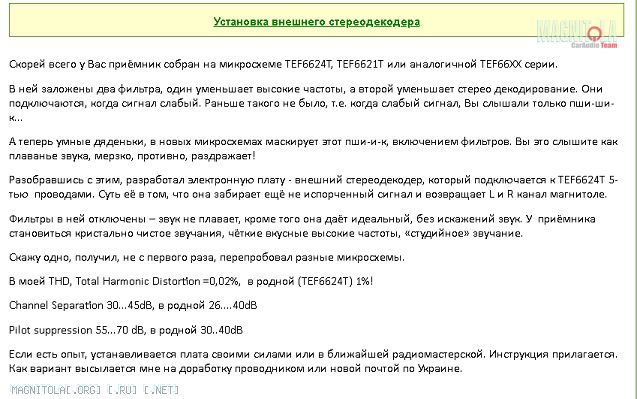

Его мысли свелись к изготовлению некого стереодекодера

схема http://denya.byethost7.com/shemapodklucenia.htm
как я понимаю это уж совсем тяжелая переделка, может есть какие мысли?

Все мысли были изложены на первой страницы темы!

Сообщение от datik

Все мысли были изложены на первой страницы темы!

Об этом я и писал, что что-то можно сделать легко, как в конструкторе Лего, что-то это уже радикальные и тотальные переделки платформы и соответственно уже лишатся рационального зерна...

---------- Сообщение добавлено 17.05.2019 в 16:31 ----------

Сообщение от Михаил1976

Уважаемый FFZ указал на это:
"зы: для ТС - многие обладатели подобного уровня китайских балалаек как правило жалуются ещё и на качество приёма радио, т.ч. попробуй пошевелить своих на удивление сговорчивых китайцев и по этому вопросу..."

Соответственно, тем кому будет не хватать чуйки тюнера, будешь советовать активные антенны , вот и всё , как теже китайцы и советуют ...
