Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

Сообщение от Михаил1976

Я правильно понял, что в плате на аудиочипе к выходам на сабвуфер можно вывести провода через дырку (на панели надпись GPS) с 2 разъемами RCA (мама)

Да, правильно.

Сообщение от Михаил1976

А что такое тонокомпенсация развитая? как мы можем здесь ее использовать?

Суть того, что он написал в том, что для полного счастья в tda7719 не хватает фильтра, чтоб подрезать фронт снизу, что в случае системы с сабвуфером крайне реально необходимо.
Но по человечески этот вопорос подрезки фронта не решается на этом чипе.
Да, т.к. чип имеет параметрический эквалайзер, то можно подрезать фронт этим параметрическим эквалайзером чипа скажем на 60гц или 80гц, но тогда чип должен брать и суммировать сигнал саб канала до секций обработки сигнала фронтальных каналов и это можно программировать в чипе.
Но тогда в этом случае, судя по блок схеме чипа, сабовый сигнал на выходах rca не будет фейдерным, т.е. уровень сигнала на выходах саб канала будет отвяан от уровня сигнала фронта и вообще от регулятора уровня на ГУ.

Сообщение от Михаил1976

до чего же я далекий от этого
Если, подытожить то в моей ситуации, тонкомпенсация ГУ не возможна?
А если конденсатор какой припаять на выходе от ног чипа, то это решится?

Он не правильно сформулировал применив термин - тонкомпенсация, применительно к способу решения вопроса с отсутствием фильтра подрезки сигнала с низу на фронтальных выходах.
Тонкомпенсация в этом чипе есть, это функция Loud.
Конденсаторами, точнее их номиналами эту задачу не решить!!!

Тонкомпенсация добавляет низких частот при маленькой громкости и ничего не добавляет при большой. Субъективно получается, вроде низкие частоты есть, и динамик с усилителем не очень надрываются.

Так же низкие частоты чувствуются, если добавить громкости.Отсутствие подрезки снизу приводит к перегрузке динамика именно на низких частотах. Если обращали внимание, чем ниже частота звука, тем больше амплитуда движения диффузора. Допустим в музыке идет тон 40 Гц на большой громкости, диффузор бьется от упора до упора, поганит остальной звук.

Но 6-ти дюймовый динамик в принципе 40 Гц не воспроизводит, т.е. надрывное движение 40 Гц есть, а звука 40 Гц нет. Играет он в двери, минимум от 65-70 Гц. Поэтому есть смысл ограничить частоты ниже 60-70 Гц, лучше 2-м порядком, прямо в схеме. Но только на 4-х каналах, идущих на УМ, разумеется. Трудно представить ситуацию, когда к такой магнитоле цепляют 8-ми дюймовый фронт в ящике с фазоинвертором и такое решение превращается уже в косяк.

Если линейный выходов одна пара, на саб, то такое решение не имеет минусов.

Сообщение от Михаил1976

Пока все равно не понял с этой компенсацией, можно что сделать с этим или нет и, главное, нужно ли для устройства такого уровня?

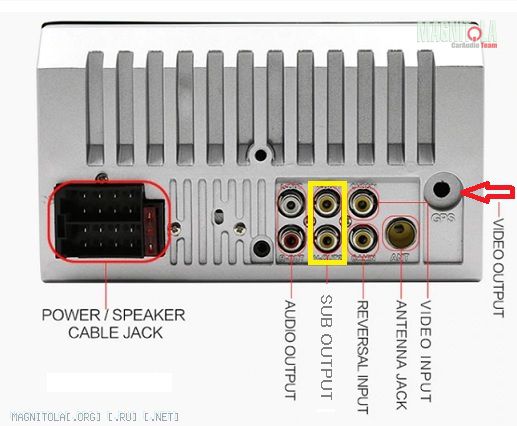

По выходам на саб, китайцы предложили 2 видевыхода перепаять под выходы с чипа, а видевыход оставить один, припаяв в дырку GPS 1 RCA video out коннектор.
Думаю, нормальное решение.

Я уже ответил, ни чего с этим не сделать.
По предложению китайцев вообще-то очень странное предложение..., потому что, чтоб сделать этот вариант нужно будет на плате переразводить дорожки платы на которой стоит БЛОК RCA. Проще оставить как есть, а выход RCA на саб сделать хвостиком.
Ну ещё по одному вопросу - выход RCA на саб ни какому ГУ лишним не бывает.

---------- Сообщение добавлено 18.05.2019 в 10:43 ----------

Сообщение от Flatout

Тонкомпенсация добавляет низких частот при маленькой громкости и ничего не добавляет при большой. Субъективно получается, вроде низкие частоты есть, и динамик с усилителем не очень надрываются.

Так же низкие частоты чувствуются, если добавить громкости.Отсутствие подрезки снизу приводит к перегрузке динамика именно на низких частотах. Если обращали внимание, чем ниже частота звука, тем больше амплитуда движения диффузора. Допустим в музыке идет тон 40 Гц на большой громкости, диффузор бьется от упора до упора, поганит остальной звук.

Но 6-ти дюймовый динамик в принципе 40 Гц не воспроизводит, т.е. надрывное движение 40 Гц есть, а звука 40 Гц нет. Играет он в двери, минимум от 65-70 Гц. Поэтому есть смысл ограничить частоты ниже 60-70 Гц, лучше 2-м порядком, прямо в схеме. Но только на 4-х каналах, идущих на УМ, разумеется. Трудно представить ситуацию, когда к такой магнитоле цепляют 8-ми дюймовый фронт в ящике с фазоинвертором и такое решение превращается уже в косяк.

Если линейный выходов одна пара, на саб, то такое решение не имеет минусов.

Не много дополню про тонкомпенсация, чтоб уж полная картина о этом сложилась у ТС.
На низких уровнях громкости она добавляет не только низкие частоты, но и высокие!
В даташите на чип про реализованные режимы тонкомпенсации и оно же Loud, всё описано и даже с графиками.
Тонкомпенсация(Loud) это принудительная коррекция на электронном уровне особенностей человеческого слуха - на малых уровнях звукового давления, т.е. громкости звука, человек плохо слышит звуки низких и высоких частот.
