Попало в руки, хочу твикнуть.

  1. #11
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4949
    Регистрация
    15.09.2006
    Город/село
    Москава
    Сообщений
    111
    Спасибо (Раздал)
    17
    Спасибо (Получил)
    25
    Автор

    Re: Попало в руки, хочу твикнуть.

    A!exT
    надобы глянуть на схему уся - в принципе, по похожей топологии можно собрать абсолютно другой усь
    Один в один GTA480 http://ampguts.realmofexcursion.com/...80/inside1.jpg
    даже маркировка на печати одинаковая - FU504MA
    Ща качнул схему, правда GTA 280 - есть вероятность, что схемотехника 280 и 480 одна, различие тока в количестве каналов.

    ну а пока пойду курить шихмана etc.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #12
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума
    Полученные ответы: 67

    Re: Попало в руки, хочу твикнуть.

    Цитата Сообщение от ТУРБОСАБ Посмотреть сообщение
    Если перематывать на бОльшем сердечнике - что с количеством витков в первичке - оставлять то же количество??? диаметр провода такой же?
    Кол-во такое же , но общее сечение больше!


  4. #13
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4949
    Регистрация
    15.09.2006
    Город/село
    Москава
    Сообщений
    111
    Спасибо (Раздал)
    17
    Спасибо (Получил)
    25
    Автор

    Re: Попало в руки, хочу твикнуть.

    Reech

    ОК!
    Я тут покурил литературы по расчетам импульсников (сложного в принципе нет ничего) Не известна только частота преобразования у этого уся (Lada/Blau/Mystery) - я его распотошил чуток, выпаял транс и etc, и теперь не вклюить не померить частоту. Никто случаем не знает???
    Почти во всех описаловах самопальных импульников, в т.ч. и от мастеркит, фигурирует одно и тоже количество витков в первичке - 6,5-7 витков. Независимо от мощности и количества ключей.

    A!exT

    Че дадут диоды Шотки в этом ПН? (Курить лень)


  5. #14
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582
    Полученные ответы: 17

    Re: Попало в руки, хочу твикнуть.

    частоту работу ПН определи по обвязке, в даташите есть расчет. можешь пересчитать все на нужную тебе частоту.

    а шотки в выпрямители - это гламурно + почти вдвое меньшее прямое падение напряжения, высокое быстродействие, малое время восстановления
    это дает уменьшение динамических коммутационных потерь
    главное - придирчиво выбирать их, т.к. при напряжении выше +/-20В с некоторыми будут проблемы.
    для пробы можно относительно недорого взять SB20100FCT, CSD10030A или сразу FBS16-06SC
    но только ради забавы, судя по твоим вопросам - реализовать эти преимущества ты не осилишь... проще на RF1601T2D тренироваться


  6. #15
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума
    Полученные ответы: 67

    Re: Попало в руки, хочу твикнуть.

    Про частоту и диоды A!exT уже ответил, прокоментирую 6,5-7 витков в первичке на раздрачивание транса. Ну про вот эти всякие 0,5 витков забудь , не к чему так уж загоняться , в серийных трансах обычно 5-6 витков, реже 4.


  7. #16
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4949
    Регистрация
    15.09.2006
    Город/село
    Москава
    Сообщений
    111
    Спасибо (Раздал)
    17
    Спасибо (Получил)
    25
    Автор

    Re: Попало в руки, хочу твикнуть.

    М-да, засада в некоторой степени с трансом. Я как чуял с ним самый геморой возникнет.
    На кольце 40 мм намотать 5 витков не реально - слишком большое рассточние меж ногами - и в родную печать он не встанет. И даже 6 витков никак.
    Пришлось мотать 7 витков. Ща транс с первичкой сохнет - залачил.


  8. #17
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума
    Полученные ответы: 67

    Re: Попало в руки, хочу твикнуть.

    Цитата Сообщение от ТУРБОСАБ Посмотреть сообщение
    М-да, засада в некоторой степени с трансом. Я как чуял с ним самый геморой возникнет.
    На кольце 40 мм намотать 5 витков не реально - слишком большое рассточние меж ногами - и в родную печать он не встанет. И даже 6 витков никак.
    Пришлось мотать 7 витков. Ща транс с первичкой сохнет - залачил.
    как это так??? не возможно 5 а 7 возможно???
    40мм внешнего диаметра? какой же у тебя родной то соял? Там места свободного на плате впросто вагон 48-50 по внешнему встанет к бабке не ходить.


  9. #18
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4949
    Регистрация
    15.09.2006
    Город/село
    Москава
    Сообщений
    111
    Спасибо (Раздал)
    17
    Спасибо (Получил)
    25
    Автор

    Re: Попало в руки, хочу твикнуть.

    Если мотать 4-5 витка, да еще чтоб выводы новых обмоток попали в "старые" посадочные места, то нужно витки достаточно сильно наклонять от вертикали, что как мне кажется не есть гуд (поправте если не прав). А если мотать 6-7 витков, то и в "штатные ортверстия" попадешь, и витки будут ближе к вертикальной оси. Хуже то, что во вторичку больше намотать пришлось.

    Ну да хрн с ними, транс намотан, с третьей попытки, залачен и запаян.

    Завтра-послезавтра выпаю перемычки по питанию и попробую вкючить ПН.

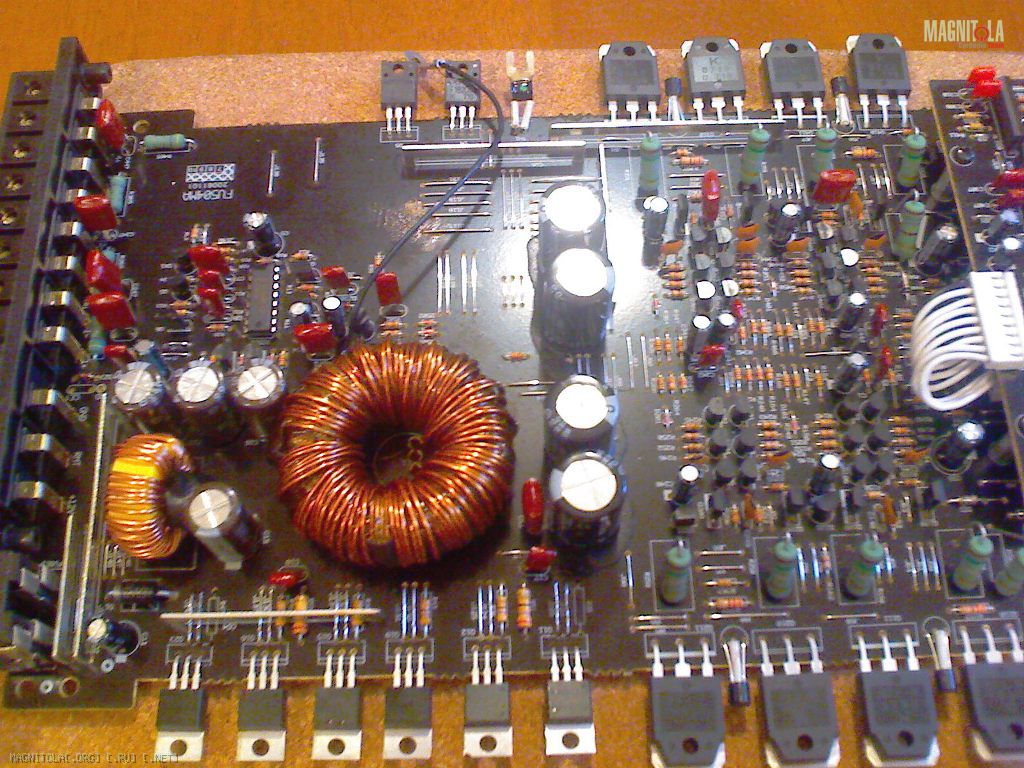

    Ща все хозяйство выглядит так

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: IMG023.jpg
Просмотров: 60
Размер:	206.6 Кб
ID:	21655

  10. #19
    Сочинско - Батумский =) Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375272 Аватар для Gevo
    Регистрация
    03.04.2008
    Город/село
    г.Сочи,Завокзальный район , возле Мемориала =))
    Сообщений
    2,761
    Спасибо (Раздал)
    2805
    Спасибо (Получил)
    896

    Re: Попало в руки, хочу твикнуть.

    Щас буду тупить Готовы ?! Окей . Начинаю
    Нафиг там что то перематывать ? это типа напряжение поднимаем


  11. #20
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Более 5 лет на форуме
    Полученные ответы: 2

    Re: Попало в руки, хочу твикнуть.

    Цитата Сообщение от Gevo Посмотреть сообщение
    это типа напряжение поднимаем
    Соображаеш... ))
    Сам догадался, или подсказал кто? ))
    Я б так просто не решился транс перемотать... Но так посмотришь-ничего особенного...
    Пока обойдусь заменой ёмкостей в первичке и вторичке...
    Токо вопрос-это измерениями можно выявить (прирост/падение чего либо) после добавления ёмкостей в первичку и вторичку? Или токо на слух?
