Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Итак, перейду сразу к делу.

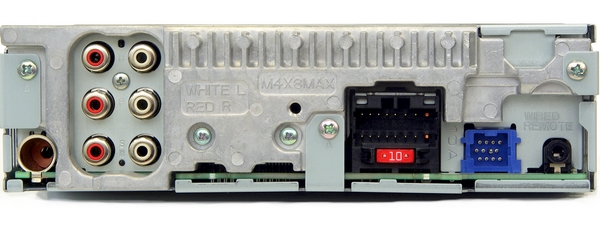

Рассмотрим некоторое ГУ, например Pioneer DEH-P5100UB, оснащенное 2 линейными выходами + выходом на сабвуфер. На фото ниже видно, что все 3 выхода идут парами, т.е. как я понимаю L и R.
Вложение 363842

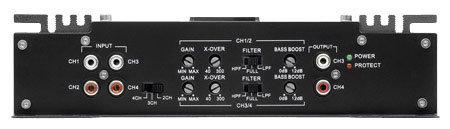

Допустим к двум выходам я хочу подключить 4-канальный усилитель. Рассмотрим в качестве примера Magnat E4 Limited. На фото видно, что он имеет 4 линейных входа, и 2 линейных выхода. Теперь вопрос: на ГУ каждый выход идет парой, на усилителе каждый вход идет поодиночке... как происходит подключение? Тюльпанами?
Вложение 363840

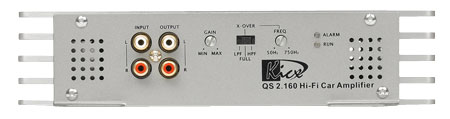

К сабвуферному выходу на ГУ я хочу подключить 2-х канальный усилитель. В качестве подопытного выберем Kicx QS 2.160. Здесь по фото видно, что усилитель имеет парный вход и парный выход (т.е. один линейный вход и один выход, но они парные как на магнитоле). Если я не ошибаюсь, подключение идет от паре на ГУ к паре на усилителе...?
Вложение 363844
Теперь предположим, что в качестве ГУ у нас выступает любое другое устройство, но оснащенное ДВУМЯ линейными выходами. К этим 2 выходам мы хотим подключить наш 4-канальник Magnat. И уже к его 2 выходам цепляем 2-канальник Kicx. Подключение опять будет идти тюльпанами? Или я чего то недогоняю)
P.S. Возможно кому то эти вопросы покажутся глупыми, но я новичок в автозвуке, и решил начать его изучение с построения своей схемы аудиосистемы. Далее предлагаю для ознакомления и оценки ее примерный конфиг:
К 4-канальному усилителю планируется подключение 2-компонентного фронта и коаксиального тыла. А к 2-канальнику в свою очередь подключение саба мостом.
В качестве фронта выбор пал на 6' Focal Polyglass 165VB либо Hertz ESK 165, с установкой в акустических подиумах.
В тылу будут играть 6.5' коаксиалы HiVi TC160 или Hertz ECX 165, либо 5' Kicker DS5250, так же с установкой на акустических подиумах в дверях.
Выбор сабвуфера ограничивается двумя моделями: Alpine SBE-1243BR и Hertz EBX 250.
Ну и в качестве ГУ, как упоминалось ранее, будет выступать Pioneer DEH-P5100UB. Либо, в крайнем случае, Alpine CDE-112Ri (здесь ссылка на модель CDE-102Ri, поскольку теста 112 модели нет на сайте, а по своим данным это две идентичные модели).
Выбор всех компонентов осуществлялся на основании тестов, проведенных журналом АЗ.
Вопрос на засыпку: подключение к усилителю компонентного фронта лучше выполнять через идущие в комплекте кроссоверы или поканально напрямую к усилителю, тем самым совсем избавившись от тыла?
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Не нужно читать по утрам советских газет.
подлючение между гу и усилителями происходит с помощью межблочных проводов с разьёмами типа тюльпан. если на гу не хватает линейных выходом то могут использоваться для подключения Yразветвлители.
честно выбор не ахти... каков бюджет и что будем слушать..?
Зыжы...для более тонкой настройки лучше поканально... и избавляться от тыла нужно в любом случае.
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Бюджет до 30 тыс, слушаем рэп и транс. Тыл хочу чтобы сзади тоже была полная звуковая картина, а не только "бу-бу-бу" от сабвуфера.
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Мама сколько вопросов :)
1. На усилке входы тоже идут парами, несмотря на то что так не маркируются.
2. Кикс в плане подключения ничем не отличается от магната. Идентично.
3. Если на ГУ выхода всего 2 - то кикс и магнат соединяются коротким межблоком с выхода магната на вход кикса.
По системе:
От тыла советую отказаться,
огласить бюджет,
огласить машину,
огласить музыкальные пристрастия,
тут по быстрому насоветуют челенджеров и эосов :)
К тестам в журналах, даже в уважаемом мною АЗ, я бы старался относиться с осторожностью. Журналистам тоже нужно кушать :)
---------- Post added 29.09.2010 at 19:35 ----------
Цитата:
Сообщение от
DimeX Тыл хочу чтобы сзади тоже была полная звуковая картина, а не только "бу-бу-бу" от сабвуфера.
Сзади не может быть звуковой картины в принципе. Музыканты играют обычно на сцене спереди.
бубубу от сабвуфера - это моветон. Сабвуфера в нормальной машине не слышно вообще, или слышно спереди.
---------- Post added 29.09.2010 at 19:38 ----------
В факе есть тема http://magnitola.org/o-sistemah/2350...do-33000r.html если бы вы внимательно читали правила - то увидели бы на нее ссылку.
Ее стоит изучить.
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Набросал предполагаемые схемы включения усилителей, получилось корявенько, прошу строго не судить)
Вариант 1:
http://s47.radikal.ru/i115/1009/5b/cadd5721e9f4.jpg
Вариант 2:
http://s60.radikal.ru/i167/1009/dd/64a3df125739.jpg
Я правильно понял? Если что не так, поправьте)
---------- Post added 29.09.2010 at 21:50 ----------
Цитата:
Сообщение от
sds Сзади не может быть звуковой картины в принципе. Музыканты играют обычно на сцене спереди.
бубубу от сабвуфера - это моветон. Сабвуфера в нормальной машине не слышно вообще, или слышно спереди.
Сидел у друга в машине, Kia Ceed. Компонентый фронт, тыл в дверях, саб в багажнике. Когда сидишь сзади, кроме бубубу и вибрации ничего нет. Садишься вперед, все отлично.
Цитата:
Сообщение от
sds По системе:
От тыла советую отказаться,
огласить бюджет,
огласить машину,
огласить музыкальные пристрастия,
Бюджет, пристрастия сообщением выше, машины пока нет :blush2: предполагаемый авто - ВАЗ 2109/099
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Второй вариант у меня не грузится, первый не правильный.
В 1 варианте: Красный с красным соединяется, белый с белым ПАРАМИ ни идут. Кикс подкючен правильно.
Поставите тыл - на передних сиденьях будет оттянута звуковая картина назад, и перемешано все, только и всего.
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Такс, с подключением разобрались, насколько я понял такое подключение будет правильным:
Вариант 1:
http://s46.radikal.ru/i113/1009/be/3c7a580e3c04.jpg
Вариант 2:
http://s42.radikal.ru/i097/1009/d7/e8378c92c26a.jpg
Если так, то спасибо за ответ! )
Относительно конфига вопрос остается открытым.
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Цитата:
Сообщение от
sds Второй вариант у меня не грузится, первый не правильный.
Второй тоже. Ещё должен быть управляющий провод включения усилителя (ей).
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Цитата:
Сообщение от
sds К тестам в журналах, даже в уважаемом мною АЗ, я бы старался относиться с осторожностью. Журналистам тоже нужно кушать
Ну скажем так, я не только по ним ориентировался. Так же были учтены мнения других пользователей и известность брендов)
---------- Post added 29.09.2010 at 22:06 ----------
Цитата:
Сообщение от
хоттабыч Ещё должен быть управляющий провод включения усилителя (ей).
А это что такое? =)
Re: Вопрос по усилителям, схемам подключения и конфигурации аудиосистемы
Цитата:
Сообщение от
DimeX Относительно конфига вопрос остается открытым.
Ну конфиг повторюсь - фронт поканально, лучше процессорную голову, усилки Challenger ER70.4, фронт Challenger TAS6. Сабовый усилок и саб - обсуждать имеет смысл после определенность хетч или седан.
