Re: Выжать звук из кетайского ГУ
У нас возникли непонятки по поводу управления с руля.
1. Сейчас у меня с руля полностью управляется ГУ. Я планирую оставить для ГУ 4 кнопки, остальными управлять PROLOGY ADSP-2351.
2. Мне нужно добавить управление с руля блоком PROLOGY ADSP-2351. Для этого я купил доп. блок PROLOGY SKC-2.0. Он обучается управлению с руля и назначает кнопке сигнал, который получает с пульта ДУ.
Я так понимаю, что в этот блок уже зашиты типовые команды PROLOGY , и он выбирает соответствующую. Я даже не уверен, что в этом блоке есть команды для ADSP-2351. И почти уверен, что там нет команд для моего ГУ,
Поэтому:
3. Я хочу объединить ВХОДЫ ГУ и PROLOGY SKC-2.0, к которым подсоединяется провод с кнопок руля. А уж каждое из этих устройств будет дальше управлять: ГУ-само собой, а PROLOGY SKC-2.0 будет управлять ADSP-2351.
Вот собственно поэтому я и задавал вопрос - как грамотно объединить входы. То-есть одновременно подключить сопротивления кнопок руля к входам 2-х устройств.
Дальше задача каждого устройства определить, какая кнопка нажата, и выдавать или не выдавать соответствующую команду дальше.
Re: Выжать звук из кетайского ГУ
Цитата:
Сообщение от
AKC
У нас возникли непонятки по поводу управления с руля.
1. Сейчас у меня с руля полностью управляется ГУ. Я планирую оставить для ГУ 4 кнопки, остальными управлять PROLOGY ADSP-2351.
2. Мне нужно добавить управление с руля блоком PROLOGY ADSP-2351. Для этого я купил доп. блок PROLOGY SKC-2.0. Он обучается управлению с руля и назначает кнопке сигнал, который получает с пульта ДУ.
Я так понимаю, что в этот блок уже зашиты типовые команды PROLOGY , и он выбирает соответствующую. Я даже не уверен, что в этом блоке есть команды для ADSP-2351. И почти уверен, что там нет команд для моего ГУ,
Я не въехал, что ГУ уже управляется с руля.
У меня тоже такой блок сопряжения есть, брал в свою Kangoo, да так и не поставил - руки не дошли. Теперь в новую машину буду запихивать.
ИМХО, он всё-таки обучается - напрягся и вспомнил инструкцию. Главное, чтобы совпали основные принципы подачи команд - если тактовая частота последовательности сильно отличается, он может и не усвоить команду. Но мне кажется, что вход блока вполне можно подключить параллельно кнопкам рулевого пульта, не нарушая их функциональности.
Цитата:
Сообщение от
AKC Поэтому:
3. Я хочу объединить ВХОДЫ ГУ и PROLOGY SKC-2.0, к которым подсоединяется провод с кнопок руля. А уж каждое из этих устройств будет дальше управлять: ГУ-само собой, а PROLOGY SKC-2.0 будет управлять ADSP-2351.
Вот собственно поэтому я и задавал вопрос - как грамотно объединить входы. То-есть одновременно подключить сопротивления кнопок руля к входам 2-х устройств.
Дальше задача каждого устройства определить, какая кнопка нажата, и выдавать или не выдавать соответствующую команду дальше.
Тогда вопрос - от пульта на руле к китайской голове идёт один провод управления, или несколько? У блока их, кажется, четыре.
Вложений: 1
Re: Выжать звук из кетайского ГУ

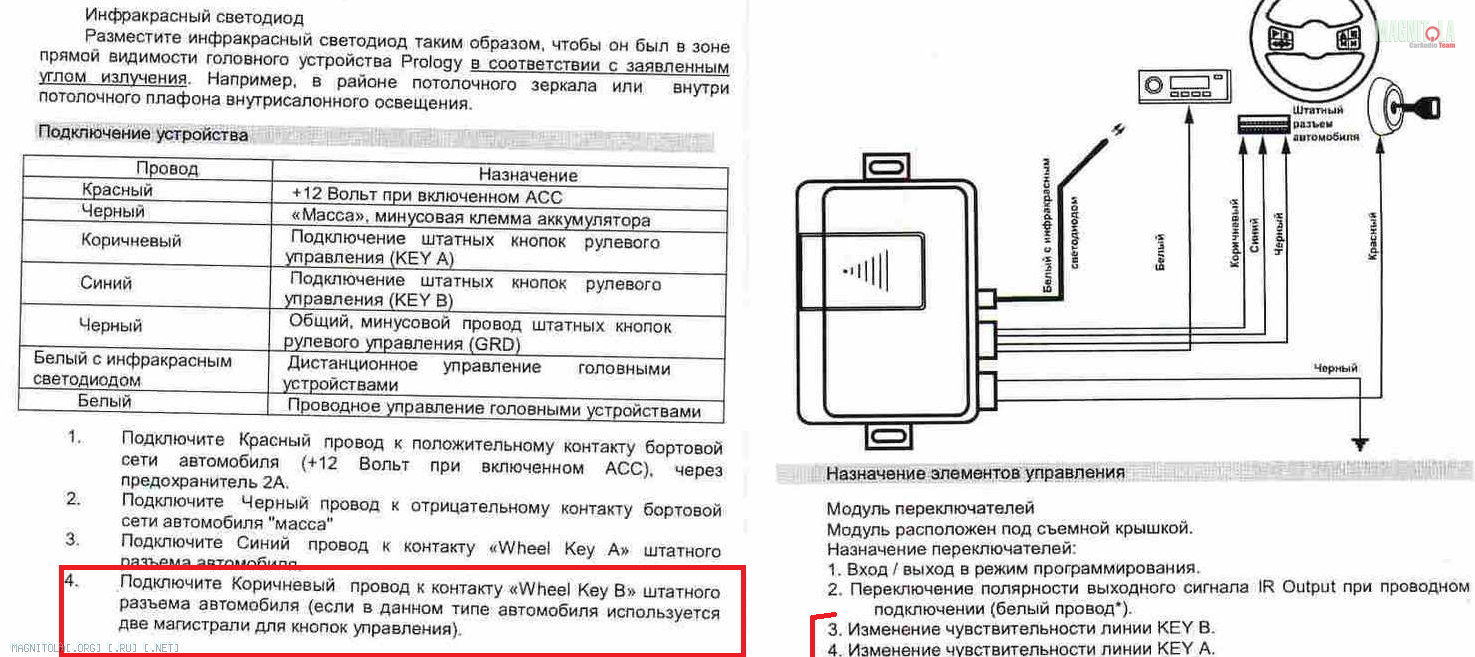

Судя по выдержке из инструкции, у блока есть определенная гибкость. Он может подключаться по 1 или 2-м проводам. Еще и чувствительность подбирает.
Вложение 107485http://static.magnitola.com/images/misc/pencil.png
Re: Выжать звук из кетайского ГУ
ГУ подключается к штатным разъемам. Попробую поищу распиновку ГУ или родных штекеров авто (КИА Спортаж последний)
Re: Выжать звук из кетайского ГУ
Цитата:
Сообщение от
AKC
Я просто по памяти - инструкция вместе с блоком в мастерской на даче :(
Вложений: 1
Re: Выжать звук из кетайского ГУ
Нашел штатную схему кнопок моего авто. Как я понял, используется 1 провод, если не считать землю.
Вложение 107486
На линейку резисторов со штатной головы подается +5В через резистор 4,7кОм. Думаю, на китайском ГУ будет что-то похожее. И на доп. блоке наверное тоже.
Мысль такая: Замерить напряжение на входах ГУ и блока, куда подключается провод линейки резисторов с руля.
1. Если напряжение одинаковое (+-пол вольта), то тупо объединю входы. Ну максимум потребуется один доп резистор, если например +5 на линейку будет подаваться через резисторы разных номиналов.
2. Если напряжение разное, будем думать дальше.
Re: Выжать звук из кетайского ГУ
Цитата:
Сообщение от
AKC ГУ подключается к штатным разъемам. Попробую поищу распиновку ГУ или родных штекеров авто (КИА Спортаж последний)
В крайнем случае можно просто разобрать и прозвонить омметром концы проводов и кнопки. Я на своём подрулевом так и делал. Отвинтил перед продажей на будущее, потому что в новой машине не предусмотрен. Там ещё творить и творить.
---------- Сообщение добавлено 26.03.2011 в 22:42 ----------
Согласен, направление верное.
Re: Выжать звук из кетайского ГУ
Цитата:
Сообщение от
Железный Шихман Я просто по памяти - инструкция вместе с блоком в мастерской на даче :(
Да я понимаю. Просто у меня под рукой - выкладываю для дальнейшего обсуждения.
А у Вас точно такой же блок? От Пролоджи?
Re: Выжать звук из кетайского ГУ
Абсолютно такой же. Сам брал у них на складе. Надеюсь, справится и с "Уралом", намеченным в новую машину.
Re: Выжать звук из кетайского ГУ
Предварительно прикинул - у меня практически все будет управляться с руля.
ГУ:
1. переключение треков и радиостанций.
2. Handsfree.
PROLOGY ADSP-2351:
1. Громкость.
2. Переключение входов (пока оставлю цифру и аналоговую часть. Если в дальнейшем будет 2 цифры, то каналы будут переключаться автоматом).
3 Mute.
4. Тембр низкие и высокие.
5. Когда освобожу п.2, можно будет вместо каналов выбирать варианты псевдообъемного звука. А пока с пульта. Но это редкий случай.
Есть еще вопросик.
Я помню, что можно расшаривать ИК приемник на 2 устройства. В моем случае, чтобы не городить 2 ИК приемника, можно было бы для Пролоджи использовать ИК приемник ГУ. Как это сделать практически? Просто припаять провод? Или там есть подводные камни?
