Первый (маловероятный) подводный камень - амплитуда сигнала на выходе приёмника. Она близка к напряжению его питания, поэтому достаточно проверить - либо 5В, либо 12. Ещё можно сравнить типы и ТТХ приёмников.Цитата:
Сообщение от AKC
Второй подводный камень - наводки и помехи. Провод данных, который пойдёт от датчика, должен быть экранированным и лучше двойным (сигнал и масса в общем экране). Экран соединить с массой со стороны конвертера.
По идее, других проблем быть не должно.
Я столкнулся с такой проблемой в штатной голове. Делал линейные выходы. Все получилось. Звук на линейниках очень даже неплохой получился. Все функции магнитолы работают. Но...
Очень сильно греется блок питания магнитолы. На вскидку градусов 70. В режиме, когда на АСС подаю плюс, и показывают только часы, ток около 1,2 А. При включении в режиме радио ток примерно такой же. При проигрывании диска ток около 1,4 А. Динамики к УМ не подключены, ток одинаковый при любой громкости. Сам УМ не греется. Звонил его выходы - вроде все нормально. Линейники гальванически развязаны и с выходом микросхемы и со входом УМ.
По этому поводу у меня 2 вопроса:
1. Реально ли такое потребление тока магнитолой? Или что-то накрылось?
2. На примере этого УМ хочу потренироваться, как его отключить. Маркировку УМ не видно. Поэтому и даташит его не знаю. Выложу фотку, как он выглядит. Помогите разобраться, пожалуйста.
Вложение 110191
Похоже, кому-то стало плохо. Ток покоя усилителя без сигнала и нагрузки - в пределах 0,2 А, обычно 0,1 А.
---------- Сообщение добавлено 17.04.2011 в 10:52 ----------
Микросхему щазз порою по справочникам, но информации маловато. По 25 ног у многих... Наверное, придётся отпаивать прижимную планку.
А надпись на планке ни о чем не говорит?
Результаты расследования среди двадцатипятиногих.
Hitachi отпадает - они в четырёхканальниках HAxxxx используют корпус на 23 ноги.
Philips (TDAxxxx) отпадают - 23 ноги.
Toshiba - тоже не жалуют многоножки, а четырёхканальных усилителей практически нет.
Sanyo (LAxxxx) и SGS-Thomson/ST Microelectronics (TDAxxxx) используют корпуса на 25 ног, и - о, чудо! - у них совпадают ноги.
Управляющие ноги такие:
#4 - основное управление Stand-by. Ниже 0, 4 в - вырублена напрочь. Высокий уровень (4 в и выше) - включена.
#22 (тоже четвёртая, но с другого конца) - приглушение звука Mute. Уровни те же. Обычно в магнитолах самостоятельно не используется, объединяют со Stand-by непосредственно, или через RC-цепочки, дающие задержку при включении на доли секунды - чтобы помех не было. Судя по фото, так и сделано (дорожки я выделил).

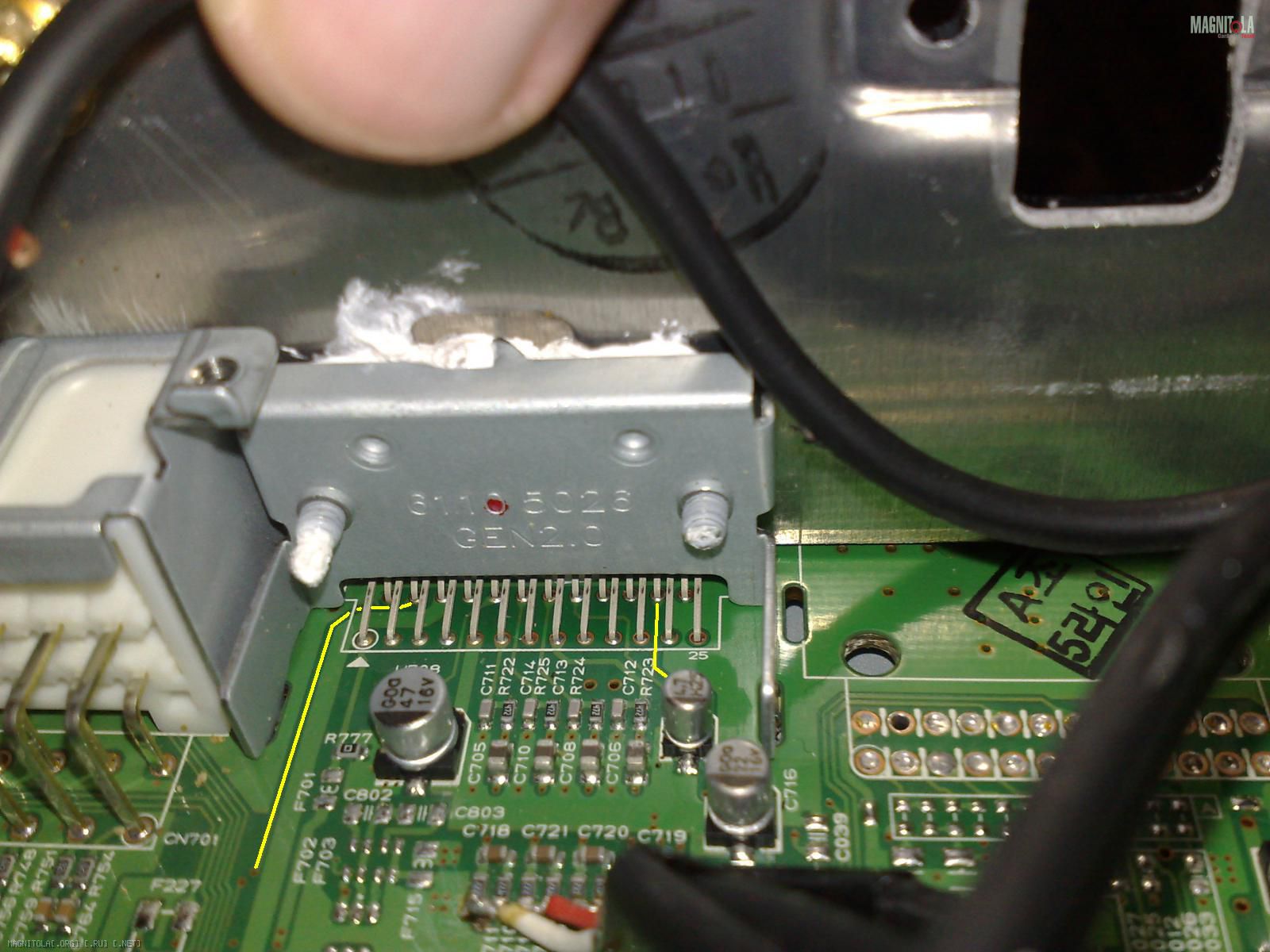

Вложение 110228
Для надёжности нужно проверить вольтметром напряжения на этих ногах.
ЕСЛИ напряжения будут при включении/выключении изменяться так, как сказано - можно ломать дальше :)
Надо будет выяснить, куда идёт проводник от 4 ножки - тогда я придумаю, что делать.
Абсолютно.Цитата:
Сообщение от AKC
Пошел звонить.
А Mute работает только в УМ? Или может быть в предварительном тракте?
И как с первым вопросом? Может ли рабочая магнитола столько потреблять и греться?
Обычно Mute от кнопки работает именно в предварительном тракте, Mute в усилителе для этой цели используется очень редко. Но можно поверить.Цитата:
Сообщение от AKC
А по первому вопросу - надо смотреть. Пощупать - кто греется, где греется. Подсветка экрана так много жрать не может. У меня семидюймовый ЖК в зеркале потребляет меньше, чем пол-ампера. Процессор - может, если поставили допотопный.

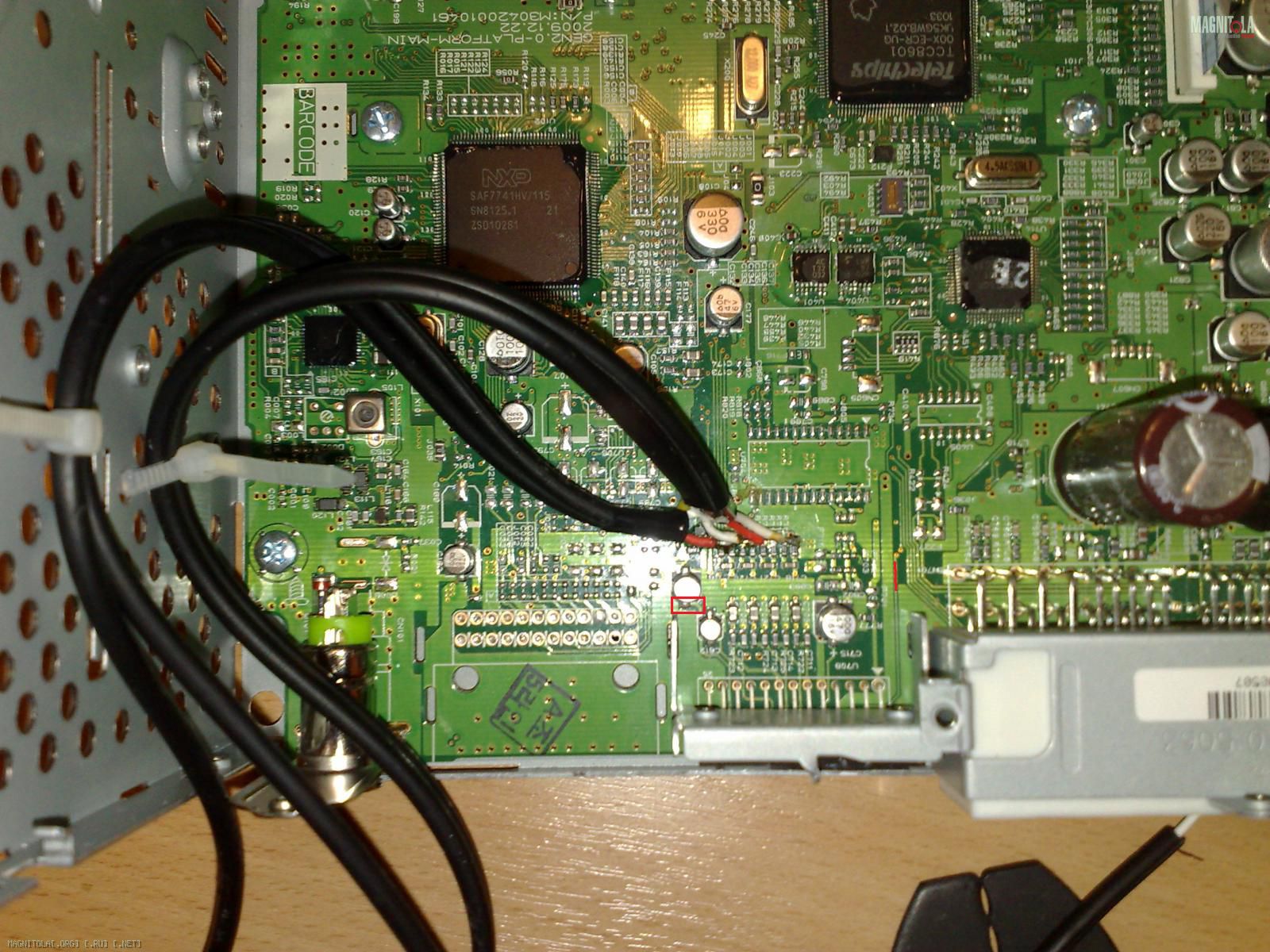

Вложение 110230
22-й идет на ногу конденсатора. На фото обвел красным квадратиком. В режиме часов там 0 В. При включении около 5 В. Похоже, что это и есть вкл для УМ.
4-я уходит вглубь платы (красная линия). Там всегда около 5 В, не меняется.
Я вот думаю... Ток магнитолы при включении практически не увеличивается. При увеличении громкости тоже. Получается, что в данной ситуации и отключение УМ ничего особо и не даст?
Получается, что так.
