Еще раз благодарю за оперативную помощь.
Дней через 10 начну пытать китайскую голову. Там вопросов будет больше.
Вид для печати
Еще раз благодарю за оперативную помощь.
Дней через 10 начну пытать китайскую голову. Там вопросов будет больше.
Не за что. А вопросы жду - я ими питаюсь :)
:)
Сделал темным монитор - ушло 0,2 А. Осталось 0,96. Если тестер не врет.
Не должен. Получается, приёмник и процессор так жрут? Ну, приёмник больше 50-70 мА не съест, там просто некому так жрать. Навигационные блоки и прочие блютусы есть?
Блютус есть, навигации нет.
блютус миллиампер 30-50, больше ему не съесть, приёмник 50-70, предусилитель не больше 100, усилитель мощности в покое 100, монитор 200 - в сумме примерно пол-ампера. Получается, всё остальное жрёт процессор - примерно 0,7А. Вполне разумная для него цифра, хотя мог бы и поменьше.
Питание у проца стандартное для цифровых систем - 5 В, разницу 12-5=7в поглощает стабилизатор напряжения. Если он не импульсный, а аналоговый, типа LM7805 или аналогичных, то вся эта мощность выделяется на нём. А это 7в*0,7А = 5 Вт минимум, а при полном напряжении сети выходит 6,5 Вт.
Стабилизатор в таком разе должен быть прижат к корпусу, иначе греться будет неимоверно. С виду это как мощный транзистор в металлопластовом корпусе с "крылышком" (ТО-220).
Получается, криминала нет...
Микра,думаю LA47201 или ее многочисленные аналоги- ставится в большинство недорогих, в т.ч. штатных голов. думаю- эта тема может быть полезна.
Именно так. Япроверил все эти микросхемы - совпадает всё, кроме 25 ноги. Она может иметь разное назначение.
Процессор - это который TCC8601 в моем случае?Цитата:
Сообщение от Железный Шихман

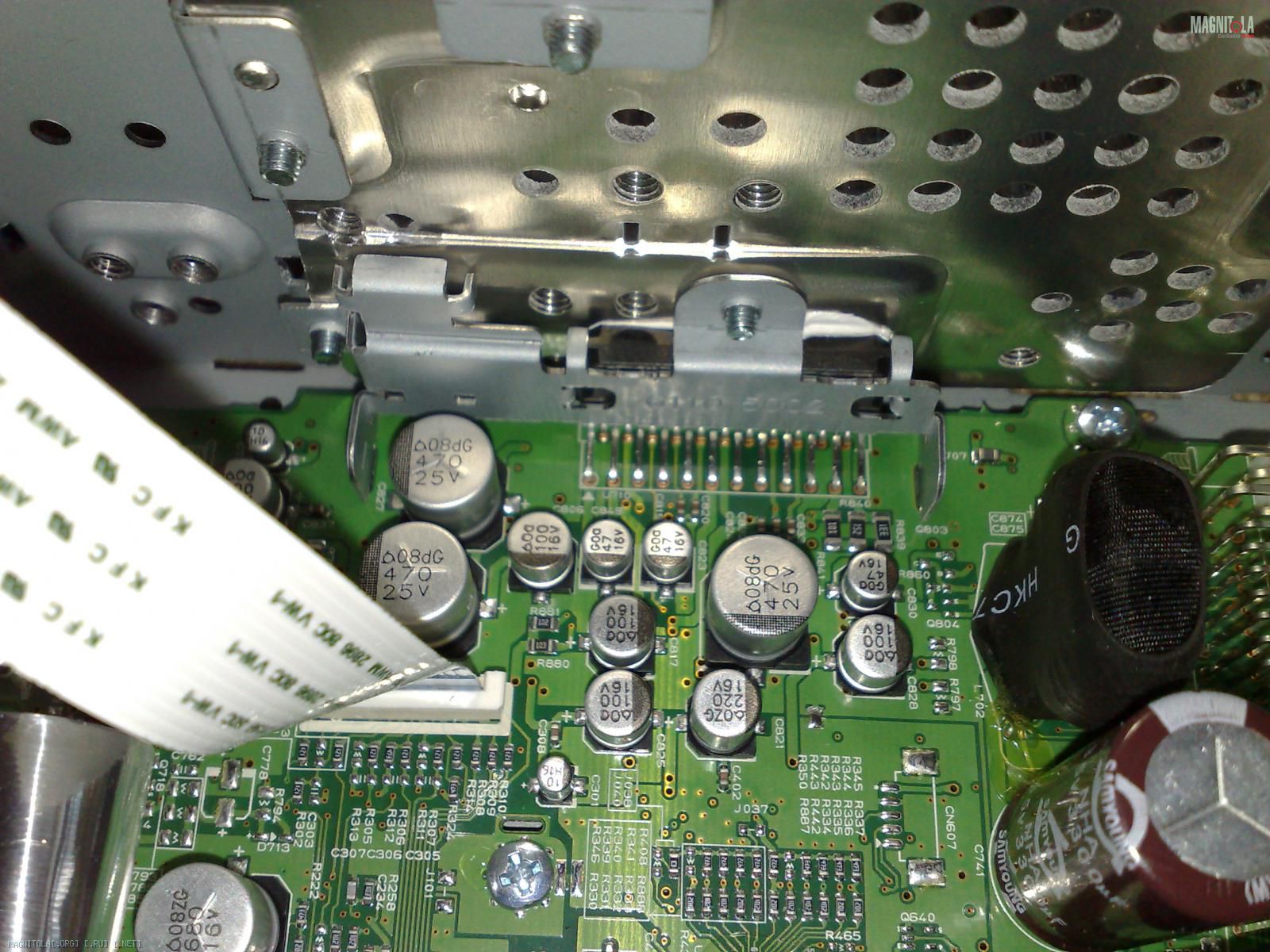

Стабилизатор не просто прижат к корпусу, но там стоит толстая пластина вместо куска корпуса.
Вот фото:
Вложение 110231

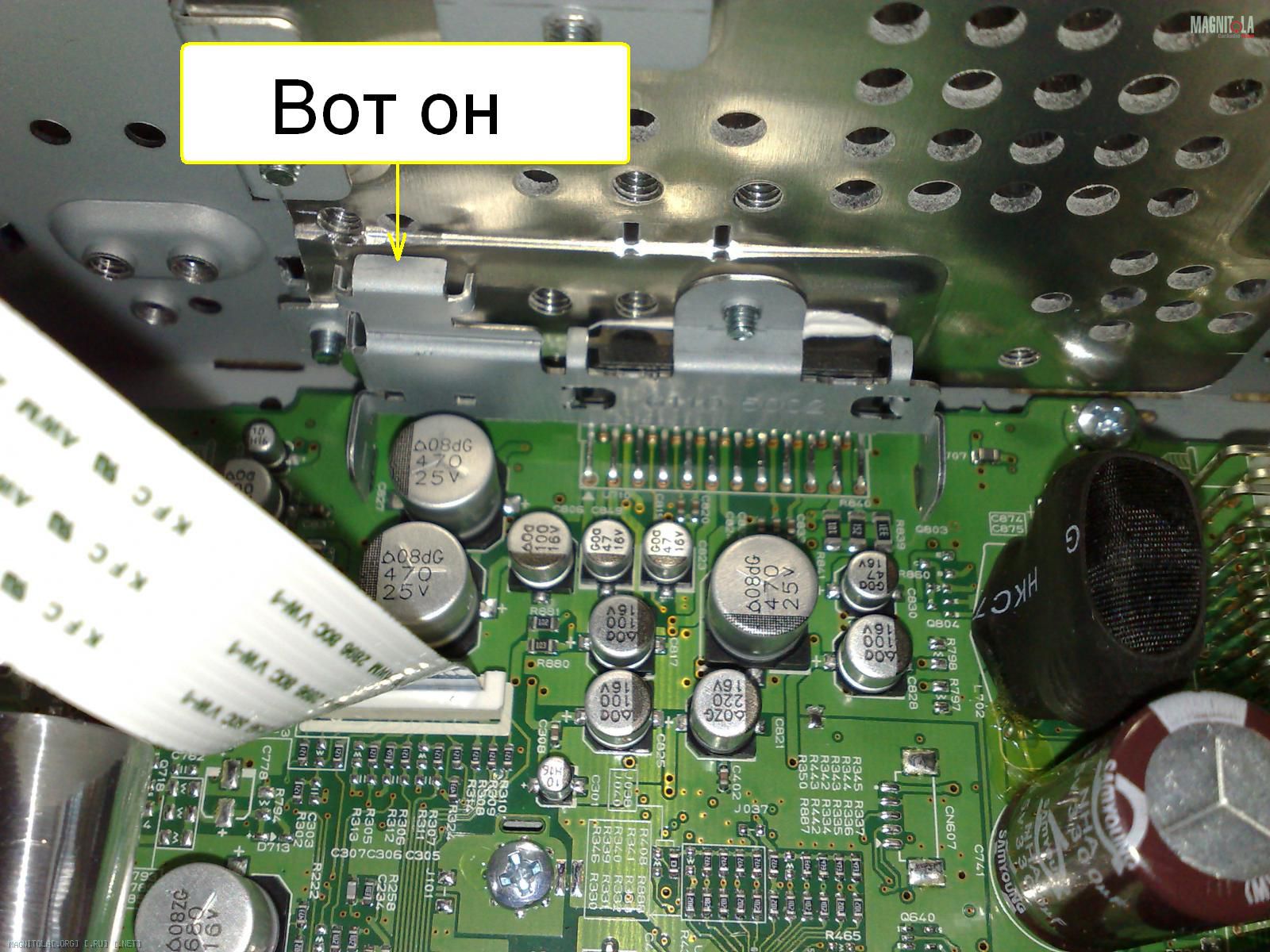

Судя по номеру - похоже, он обычно стоит снизу платы примерно в центре, а ног там - до Бениной мамы или даже больше.Цитата:
Сообщение от AKC
Вложение 110232Цитата:
Сообщение от AKC
