DLS A3 и ток покоя

**Garmin** · 13.10.2011 13:05

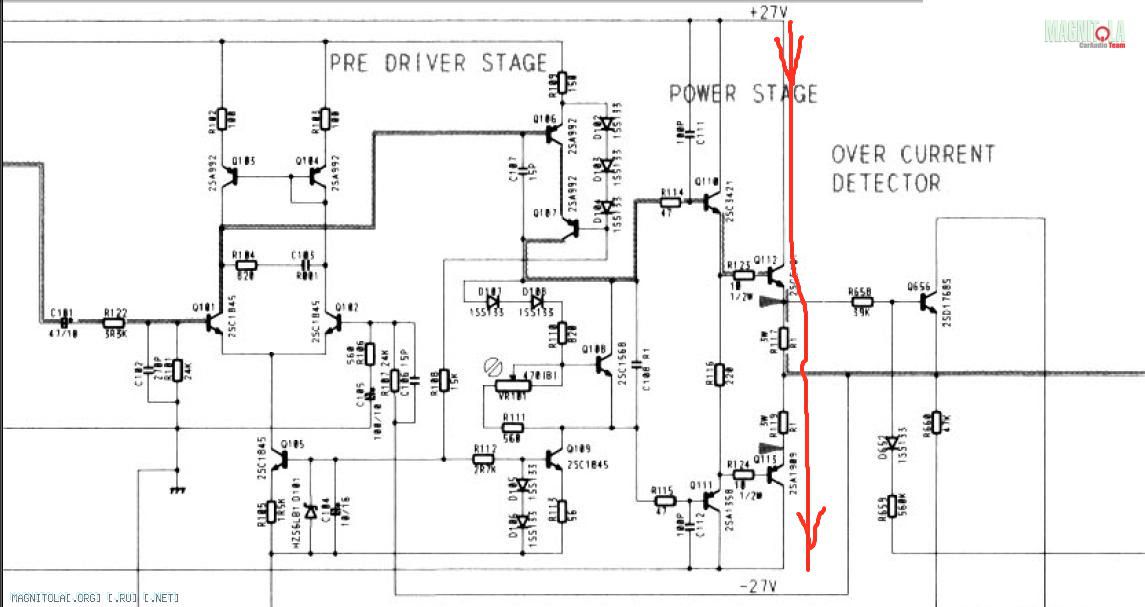

Больше расписывать не буду, нарисовал тебе путь тока покоя

Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 0
Размер: 84.9 Кб
ID: 142347

Лучше почитай Хоровитц и Хилл "Искусство схемотехники"

**Hertz66** · 13.10.2011 13:09

Спасибо большое

**Папа Карло** · 13.10.2011 18:33

Hertz66, тебе видимо моего опыта по сжиганию A3 мало?!

**Hertz66** · 13.10.2011 19:27

Я просто спросил как замерить ток покоя мне наконец то расжували и объяснили на картинке. Разобрал,нашел где резисторы 117 и 119 включил усь, всунул мультик на сопративление и все замерил, ничего сложного нет. А спалить аппарат при простом замере можно только по неосторожности. Ток покоя повышать не собираюсь и так у меня усь греется как самовар класс "А" все таки.

**Папа Карло** · 13.10.2011 19:34

Сообщение от Hertz66

Я просто спросил как замерить ток покоя мне наконец то расжували и объяснили на картинке. Разобрал,нашел где резисторы 117 и 119 включил усь, всунул мультик на сопративление и все замерил, ничего сложного нет. А спалить аппарат при простом замере можно только по неосторожности. Ток покоя повышать не собираюсь и так у меня усь греется как самовар класс "А" все таки.

Ну я уже понял, что вы про свой пионер говорите....
А вот про неосторожность зря, ибо я слишком осторожен(до паранои).
Как бы иногда случаются случаи, когда приходится долго разводить руками.

---------- Сообщение добавлено 13.10.2011 в 18:36 ----------

Сообщение от P.M.

Так чем кончилась история с изменением тока покоя? Как я понял его удалось лишь немного увеличить.

Да пока до 6 мА, причем где то через 15-30 минут работы.
Приедет машина из ремонта возможно продолжу...

**LepekhinV** · 13.10.2011 19:44

Сообщение от Hertz66

класс "А" все таки.

Вот с этим утверждением поосторожней! Усилитель будет работать в классе А до той поры, пока выходной ток не превысит ток покоя. Какой у Вас ток покоя? А какая нагрузка (сопротивление)? При какой мощности ток через нагрузку будет не выше тока покоя? (Всё считается легко.

)

**P.M.** · 13.10.2011 19:30

Так чем кончилась история с изменением тока покоя? Как я понял его удалось лишь немного увеличить.

**Hertz66** · 13.10.2011 22:30

Примерно при 15 ватт ток покоя приравнивается с выходным током. Спасибо тоже интересный факт

**Папа Карло** · 13.10.2011 22:37

Сообщение от Hertz66

Примерно при 15 ватт ток покоя приравнивается с выходным током. Спасибо тоже интересный факт

Вы хотите сказать, что ток покоя у вас 2 ампера

**Hertz66** · 13.10.2011 23:07

На ковер! 4-х канальный усилитель Pioneer PRS-A-900. Было и стало этот усилитель очень похож на мой только нового поколения. Посмотрите на ток покоя справа над фоткой аппарата в самом низу. Еще раз повторюсь при работе на все 4 канала во всю полосу 20-20кгц греется так что руки на нем неудержешь.
