DLS A3 и ток покоя

Здравствуйте всем! В очередной раз создаю тему, заведомо зная, что долго не проживет!
Суть такая: имеем усилитель DLS A3 twin mono. Не плохой усилитель, но захотелось улучшить.
Знаю, ибо мерял, что ток покоя выходных транзисторов у него полный ноль.... Захотелось его поднять хотя бы до 10 мА...
Вопрос получился с подвохом
Кто нибудь пытался это сделать и чем закончилось?!
Внимательно выслушаю все мнения по этому поводу

---

Полезные темы:

• Посоветуйте музыкальный саб для уся DLS A3 седан
• DLS A3+A4 vs Butler TDB2150+TDB475 в связке с фронтом Dynaudio
• DLS A3 Twin Mono vs Focal FP 2.150 LE
• DLS A3 Twin Mono

Нет я просто знаю...

Сообщение от FFZ

Упс, а до этого тема о чём была, которая долго не прожила ?

Вообще то все темы долго не прожили... Но это не важно, главное оставаться хорошо информированным оптимистом.

Сообщение от FFZ

Ну что тут сказать , всё верно, совсем очень даже не плохой усилитель. Захотелось улучшить...... а что именно?

Звук от этого усилителя я уже слышал, а хочется музыку послушать

Сообщение от FFZ

Уже хорошо, что не просто бла-ла-бла , а открывал и измерил ток покоя выходного каскада, сей факт ужо обнадёживает . Вот формулировка "Захотелось его поднять хотя бы до 10 мА.." по мне так мне не очень

Почему??? Я конечно понимаю, что чайником умею прикидываться очень даже умело, только уши все равно из за швабры торчат

Сообщение от FFZ

почему то стереотипность в понимании этого магического параметра патологическая какая-то повально у многих....... откуда это...... то что критерий чем больше тем лучше. Совсем не факт что ему рационально потребуется больше.

Если говорить о рациональном в музыке, то лучше сразу слушать жатые форматы из компьютерной стереосистемы Рациональность в схемотехнике и конструкции усилителя тоже по моему нигде не оправдана, тем более когда у него на выходе стоит 12 транзисторов в параллель на канал.... На счет тока покоя и паталогии это наверное, когда ток покоя все же за 1 ампер

Сообщение от FFZ

не факт, что в его УМ-ах больше нет "узких" мест окромя тока покоя вых. каскада.

Конечно есть, но мне кажется что это самое узкое и самое простое на пути улучшения звучания.

Сообщение от FFZ

К сожалению схемы на этот усилок у меня нет, поэтому что-то конкретизировать чтоб помочь к сожалению не могу .

У меня есть, но на бумаге... Могу сказать , что схема почти один в один похожа на Радиотехнику У-101стерео. Если не удастся нормально сосканировать могу на словах эту схему рассказать
FFZ,Спасибо за участие к моим бедам!!!

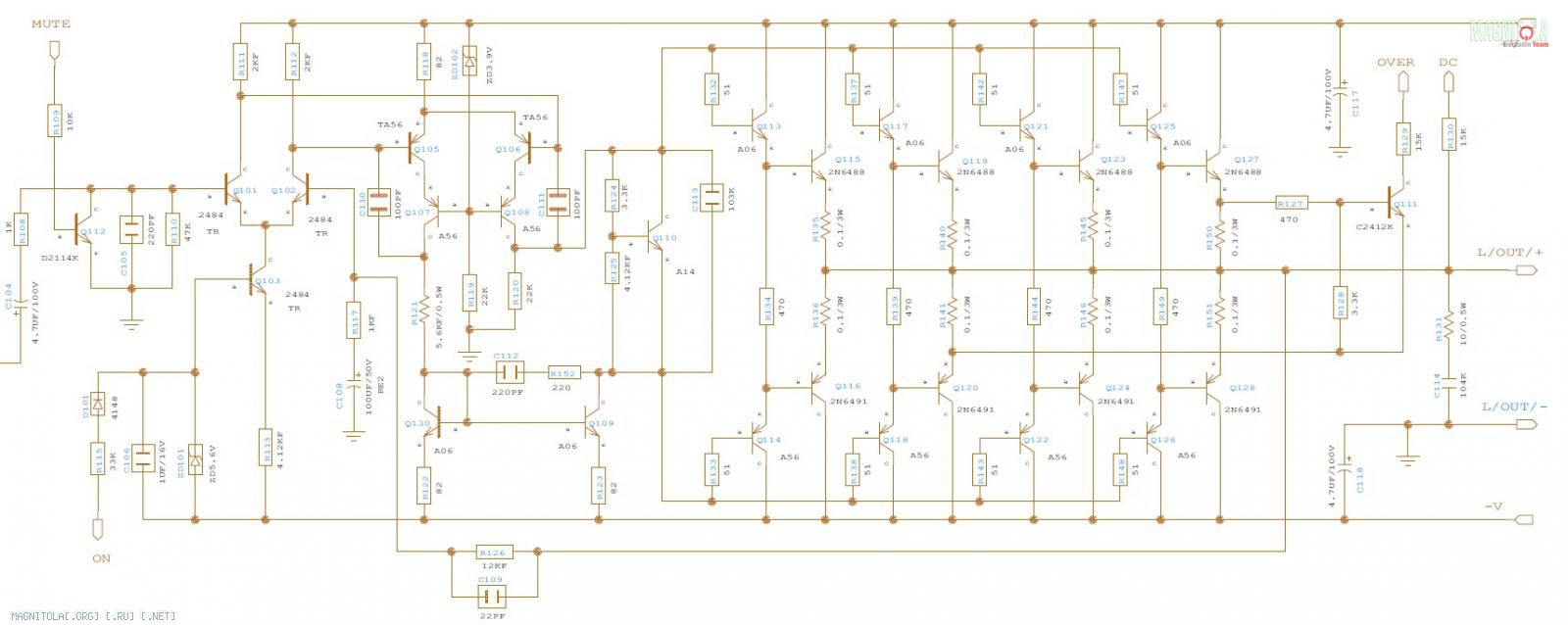

Если не ошибаюсь то схема RA20 похожа А3.

P.M.,спасибо за труды!!! Да, схема практически таже. Только на выходе по 6 транзисторов в плече и второй дифкаскад собран на запараллеленных транзисторах(всех по два), единственное отличие в токовом зеркале: в плече раскачки выходного каскада стоит два транзистора в параллель, а в противоположном плече один транзистор. Резисторы в эмитерах токового зеркала одинаковые по 82 ома, т.е. в плече, раскачивающем выходной каскад ток в два раза больше.
Все остальное в схеме эдентично аж до марки деталей, кста A6 имеет такую же схему.

Сообщение от Папа Карло

Знаю, ибо мерял, что ток покоя выходных транзисторов у него полный ноль.

Папа Карло, а как мерял? Вряд ли там режим В в чистом виде. Обычно АВ.

off
Спасибо. Надо было схему А6 выложить)
Как мне показалось, УМЗЧ Audio Art HS100.2 копия DLS A3.

Тестером мерял Та если что резисторы в эмитерах выходных транзисторов трех ножечные, потому измерить можно только сразу удвоенное напряжение- полный ноль. Усилитель играет целый день на моще свыше 50 ватт на канал- он холоднее авто на порядок...
Предвыходной эмитерный повторитель там тоже интересный.... Собран на слаботочных транзисторах и резистор в цепи эмитеров 470!!! ом. Сколько будет через него ток, если делитель в базе токорегулирующего транзистора 3,3к и 4,12к ? Ответ: не больше миллиампера. Да и каким образом откроются выходные транзисторы, если между эмитерами предвыхода максимум 1 вольт?!

---------- Сообщение добавлено 06.09.2011 в 09:37 ----------

Сообщение от P.M.

Надо было схему А6 выложить

это тоже двухканальный мостовой моноблок(на одном канале инверта, как впрочем и на A3. Инверторный повторитель стоит прямо перед правым каналом.

Сообщение от P.M.

Как мне показалось, УМЗЧ Audio Art HS100.2 копия DLS A3.

я думаю клоны еще есть, но у меня все запущенней у меня машина монобрендовая.
