Легкий твик Alpine X100(с продолжением).

Заменил в тыловой паре разделительные конденсаторы 10uF на 22uF.
После предварительного прослушивания по ощущениям появилось еще больше НЧ составляющей в сигнале.
К примеру, при установленном конденсаторе в 10uF на линейном выходе был сигнал от 80 до 20кГц, то после замены на 22uF получилось примерно от 60 до 20кГц.
Попробую посмотреть дома точнее и измерить.

Цитата:

---

Сообщение от Pixx

при установленном конденсаторе в 10uF на линейном выходе был сигнал от 80 до 20кГц,

---

Ну напрягитесь, попробуйте понять нижеотквоченную цитату

Цитата:

---

Сообщение от andr_l

Given nominal values of input impedance and coupling capacitor, a 10 μF coupling capacitor will result inless than 0.03 dB of attenuation at 20 Hz. If additional low-frequency attenuation can be tolerated, a small-er coupling capacitor may be used.


а вот дальше больше, и намного интереснее - каскаж идущий за еволом имеет импеданс порядка 2к2, к тому же многие оперы не оч любят когда они нагружены на такое же сопротивление (сопротивление нагрузки опера это фактически в паралель сопротивление его нагпрузки и резюка в ООС) - сами понимаете что этот момент при грамотном твике обходить нельзя никак, но и задирать сопротивление резюка оос тоже нельзя сильно - иначе шумы

---

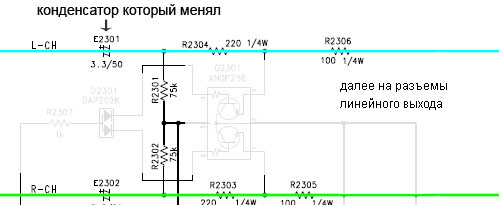

Вот часть схемы в которой менял разделительные конденсаторы Е2301(Е2302).

Вложение 146781

Конденсаторы Е2301(Е2302) и резисторы R2301(R2302) образуют ФВЧ первого порядка. Частота среза без подключенной нагрузки получается 643.05мГц. При замене конденсатора на 10uF получаем 212.207мГц.

При подключении усилителя с входным сопротивлением 10кОм, получаем общее сопротивление 8.824кОм. При установленном конденсаторе в 3.3uF получаем ФВЧ с частотой 5.466 Гц. При установленном в 10uF, частота будет 1.804 Гц.
