Легкий твик Alpine X100(с продолжением).
Добрый день Всем.
На днях решился поменять конденсаторы, в питании E-VOL и разделительных для линейных выходов. Можно также поменять и для микросхемы усилителя встроенного в ГУ.
Приступим!
Вложение 141921

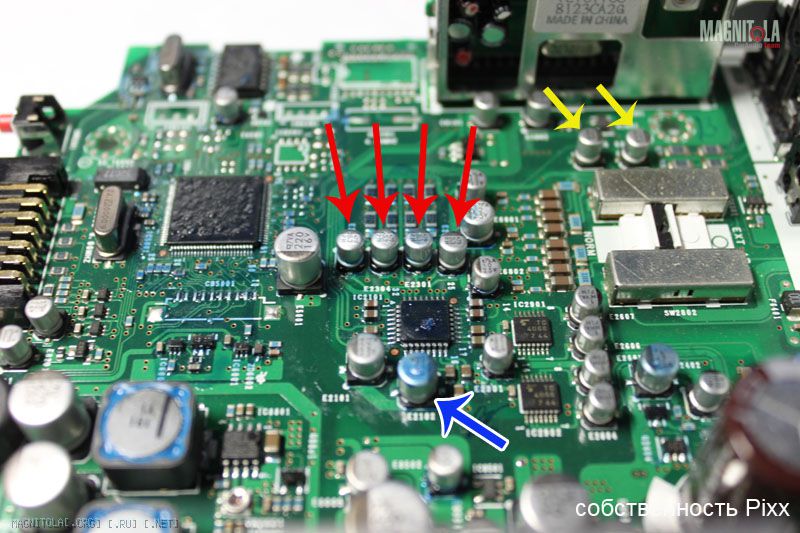

На фото установлены заводские конденсаторы(указал стрелками).
1. Красным цветом указал конденсаторы фронтального и тылового канала.
2. Синим обозначен конденсатор питания.
3. Желтым обозначены конденсаторы канала сабвуфера(их пока не менял).
Вложение 141923

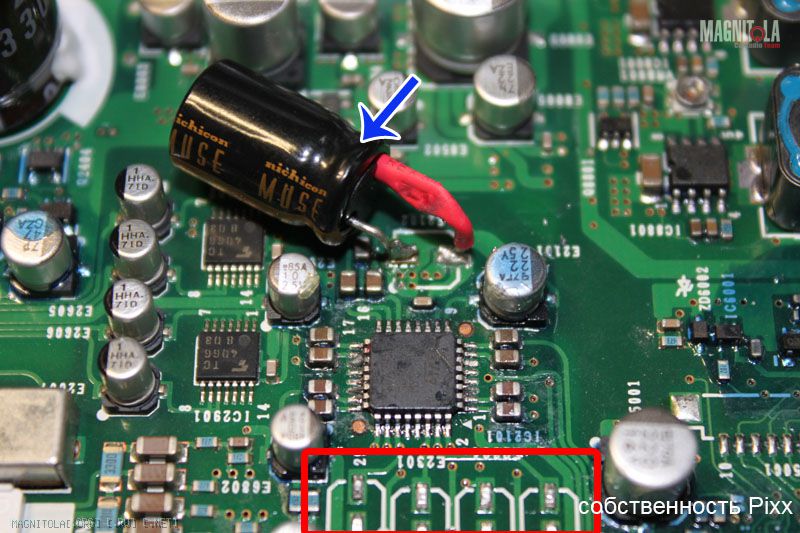

На фото уже заменен конденсатор питания микросхемы E-VOL.
В качестве замены конденсатора питания был выбран Nichicon KZ Muse - 100мкф х 25в в место штатного с номиналами 22мкф х 25в.
Красным обвел место для замены разделительных конденсаторов(фронт и тыл). Тут установлю ELNA Silmic II - 10мкф х 25в в замен 3.3мкф х 50в.
Вложение 141925

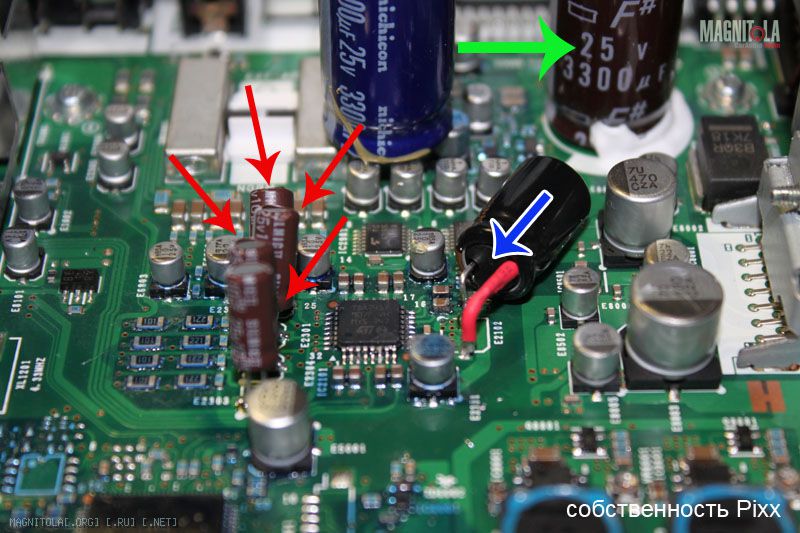

На фото уже произвел замену конденсаторов(разделительных и питания) .
Синяя стрелка - Nichicon KZ Muse - 100мкф х 25в.
Красные стрелки - ELNA Silmic II - 10мкф х 25в(4шт).
Зеленой(салатовой) стрелкой обозначен конденсатор "основного" питания, который тоже заменю на стоящий рядом синий Nichicon такого же номинала как и штатный.
ЗЫ. Если тема не для этого раздела, перенесите.
ЗЫ. Отдельное Спасибо! Катку за полезную информацию и его "темы".
Re: Легкий твик Alpine X100(с продолжением).
Я не настоящий сварщик, потому можно пару вопросов? Чем обусловлена необходимость замены электролита по питанию? Согласно даташиту(TDA7417) производитель тестирует на соответствие заявленным характеристикам с 10uF + 100nF. Согласно сервис-мануалу там 22uF. Есть спектрограмма шумов на ногах питания до и после?
Re: Легкий твик Alpine X100(с продолжением).
Цитата:
Сообщение от
Rcus
Я не настоящий сварщик, потому можно пару вопросов? Чем обусловлена необходимость замены электролита по питанию? Согласно даташиту(TDA7417) производитель тестирует на соответствие заявленным характеристикам с 10uF + 100nF. Согласно сервис-мануалу там 22uF. Есть спектрограмма шумов на ногах питания до и после?
А зачем такое заумство? Лучше больше поставить, чтоб уж точно больше помех не стало. Единственное, почему бы пленки на выхода не поставить?
---------- Сообщение добавлено 11.10.2011 в 19:13 ----------
Интересно было бы услышать мнение автора по поводу звуковых свойств обновленного дивайса.
Re: Легкий твик Alpine X100(с продолжением).
Цитата:
Сообщение от
Rcus Чем обусловлена необходимость замены электролита по питанию?
Из информации на модель X305(в ней стоит на 47uF) хотя в 305S опять установили 22uF и рекомендаций.
Цитата:
Сообщение от
Rcus Есть спектрограмма шумов на ногах питания до и после?
Нету конечно ))).
---------- Сообщение добавлено 11.10.2011 в 23:27 ----------
Цитата:
Сообщение от
Папа Карло Единственное, почему бы пленки на выхода не поставить?
Пленки скорее всего будут, но позже. Хочется понять что можно из всего этого получить.
Цитата:
Сообщение от
Папа Карло Интересно было бы услышать мнение автора по поводу звуковых свойств обновленного дивайса.
Все будет но несколько позже.
ЗЫ.По первым впечатлениям: Звук стал лучше. В данном ГУ есть режим тонкорекции, так после доработок не хочется уже его включать. Есть ГУ 305S без доработок сравню его с доработанной X100.
Поменял сегодня "основной" конденсатор ... но об этом завтра.
Вложений: 2
Re: Легкий твик Alpine X100(с продолжением).
Как и обещал выкладываю фото замены основного конденсатора питания.
Сначала выпаял "штатный" конденсатор, правда помучился с удалением клея(для надежной фиксации) который держал сам конденсатор.
Вложение 142091
На фото зеленым(салатовым) обведено место где стаял штатный конденсатор. В принципе возможно установить конденсатор с большим номиналом, главное чтобы он не был слишком большим по высоте и диаметру.
Вложение 142093

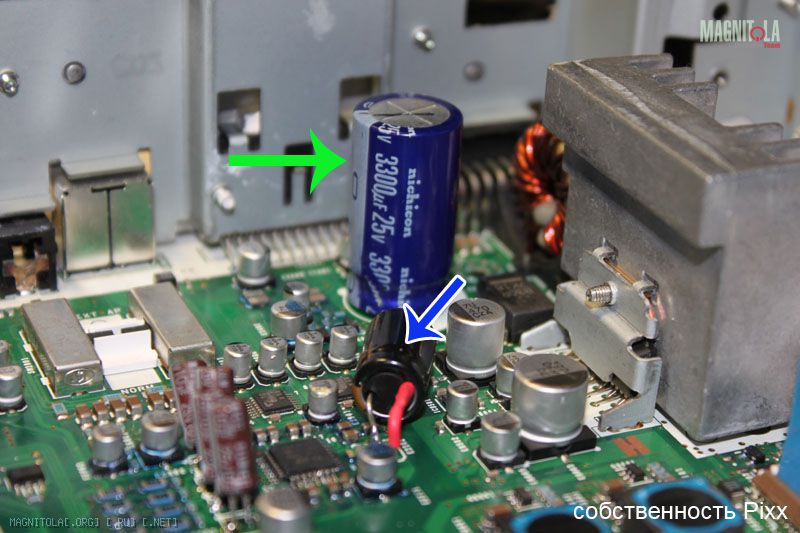

Вот собственно что получилось. В качестве замены использовал Nichicon - 3300мкф х 25в(такой же номинал был у штатного).
Так же необходимо после замены конденсаторы прихватить термоклеем к плате, чтобы они не разболталсь во время вибрации.
Re: Легкий твик Alpine X100(с продолжением).
"Тут установлю ELNA Silmic II - 10мкф х 25в в замен 3.3мкф х 50в." Зачем понижать вольтаж?? На бахнет банка? Читал что если заменить тактовый генератор на более точный, то изменений в звуке будет больше чем просто поменять кондеры, а если и то и то поменять будет вообще отлично.
Re: Легкий твик Alpine X100(с продолжением).
Цитата:
Сообщение от
Hertz66 "Тут установлю ELNA Silmic II - 10мкф х 25в в замен 3.3мкф х 50в." Зачем понижать вольтаж?? На бахнет банка?
Большого вольтажа там точно не будет, да и "звучат" они лучше. Возможно при сборке(производство) других не было ))). Бабахнуть не должно!
Цитата:
Сообщение от
Hertz66 Читал что если заменить тактовый генератор на более точный, то изменений в звуке будет больше чем просто поменять кондеры, а если и то и то поменять будет вообще отлично.
Где именно заменить? Их в магнитоле много. Например, тот что стоит в "цифровом модуле" где также установлена ЦАП, имеет такую же обвязку как в большинство генераторов в металлическом корпусе.
Re: Легкий твик Alpine X100(с продолжением).
Цитата:
Сообщение от
Hertz66 "Тут установлю ELNA Silmic II - 10мкф х 25в в замен 3.3мкф х 50в." Зачем понижать вольтаж?? На бахнет банка?
Почему "бахнет" 25-Вольтовая банка в питании e-vol, стоящая после стабилизатора на 9 Вольт? В машине, где бортовое питание 14.4В макс., и даже в случае выхода из строя реле-регулятора напряжение в борт.сети не поднимается выше 25 Вольт? Откуда такие страхи?
Цитата:
Читал что если заменить тактовый генератор на более точный, то изменений в звуке будет больше чем просто поменять кондеры, а если и то и то поменять будет вообще отлично.
А не обращали внимание, о твике какого уровня устройств там шла речь?
Re: Легкий твик Alpine X100(с продолжением).
Pixx, у меня пару вопросов
1. Почему Вы решили что проблемы данного устройства в звук именно из-за разделительных конденсаторов и конденсаторов по питанию?
2. Вы прослушивали два устройства (с твиком и без) на нормальном тракте и какие результаты были получены в результате твика?
---------- Сообщение добавлено 13.10.2011 в 15:43 ----------
Теперь советы (если интересны), но напишу чтобы другие понимали что ЭТО ДЕЛАТЬ БЕССМЫСЛЕННО
Цитата:
Сообщение от
Pixx На фото уже заменен конденсатор питания микросхемы E-VOL.
Данный вариант твика не дает ничего устройству возле которого вы его поставили (ТДА 7417), кроме как радости твиккерам - если есть желание сделать питание - ну просто чтобы была радость от того что питание стало типо лучше - поставьте органикполимер в смд корпусе. именно в смд.
Re: Легкий твик Alpine X100(с продолжением).
Я заметил на схеме только два тактовых генератора. Ну скорей всего нормальные стоят. Существуют в природе генераторы с допуском в 1 % а на заводе впаивают обычно 3%
Увидел что идет замена на кондер с меньшим напряжением вот и написал вдруг вы необратили внимание перед впайкойЖ)
