И на ноги питания цапов- керафайн или ничикон кз, по 47мкф 16в(если влезут).
А если OSCON туда повесить (на цифровую часть питания цапа)? Не лучше ли будет?
22.10.2011, 13:36
ostashv-evgeniyy
Re: Схема Pioneer 88 RS 2
Согласен, на пины Vdd- осконы, на Vcc- эльну или ничикон. Но не в коем случае не надо ставить силмики(в аналог естественно), уж больно они подчёркивают "крикливость" пионера на сч, с керафайнами звук более деликатный.
22.10.2011, 19:46
LepekhinV
Re: Схема Pioneer 88 RS 2
Я все жду, когда начнем делить питание цифры и аналога.Ж)
ostashv-evgeniyy, не думали о таком варианте? Или - включаем "принцип разумной достаточности"?
22.10.2011, 19:53
ostashv-evgeniyy
Re: Схема Pioneer 88 RS 2
Не понял, я что-то не так сказал? Vdd- пин питания цифры, Vсс- питание аналоговой части.
AGNDC 16 − Analog ground (internal bias and current DAC)
AGNDF 9 − Analog ground (DACFF)
AGNDL 19 − Analog ground (L-channel I/V)
AGNDR 11 − Analog ground (R-channel I/V)
BCK 2 I Bit clock input (1)
DATA 3 I Serial audio data input (1)
DEMP0 24 I De-emphasis control 0 (1)
DEMP1 25 I De-emphasis control 1 (1)
DGND 8 − Digital ground
FMT0 26 I Audio data format select 0 (1)
FMT1 27 I Audio data format select 1 (1)
FMT2 28 I Audio data format select 2 (1)
LRCK 1 I Left and right clock (fS) input (1)
MUTE 4 I Analog output mute control (1)
RST 6 I Reset(1)
SCK 5 I System clock input(1)
VCCC 15 − Analog power supply (internal bias and current DAC), 5 V
VCCF 21 − Analog power supply (DACFF), 5 V
VCCL 20 − Analog power supply (L-channel I/V), 5 V
VCCR 10 − Analog power supply (R-channel I/V), 5 V
VCOM 14 − Internal bias decoupling pin
VDD 7 − Digital power supply, 3.3 V
VOUTL+ 17 O L-channel analog voltage output +
VOUTL− 18 O L-channel analog voltage output −
VOUTR+ 13 O R-channel analog voltage output +
VOUTR− 12 O R-channel analog voltage output −
ZEROL 23 O Zero flag for L-channel
ZEROR 22 O Zero flag for R-channel
(1)
22.10.2011, 21:07
LepekhinV
Re: Схема Pioneer 88 RS 2
Да все правильно! Я ж не прикалывался, а с доброй улыбкой! Полностью согласен с тем, что типы шунтирующих конденсаторов по цифре и аналогу разные нужны. Просто подумал, что возможно и "развитие сюжета" - выносной двуполярный БП на "кормление" ОУ.;)
---------- Сообщение добавлено 22.10.2011 в 21:12 ----------
Цитата:
Сообщение от LepekhinV
с доброй улыбкой!
:drinks:
---------- Сообщение добавлено 22.10.2011 в 21:23 ----------
После прочтения съесть!
Цитата:
Сообщение от FFZ
Hertz66, т.е. если я всё правильно понял, то всё что ты понял из картинок, так это то, что твик 88-го это замена и добавление конденсаторов и чем они "лучше/дороже" тем результативнее твик?
Нада туда таких напаять пабольше! И деноны с макинтошеми останутся в попе в сравнении с твикнутым 88ымгыгыгы
19.11.2011, 12:22
Hertz66
Вложений: 2
Re: Схема Pioneer 88 RS 2

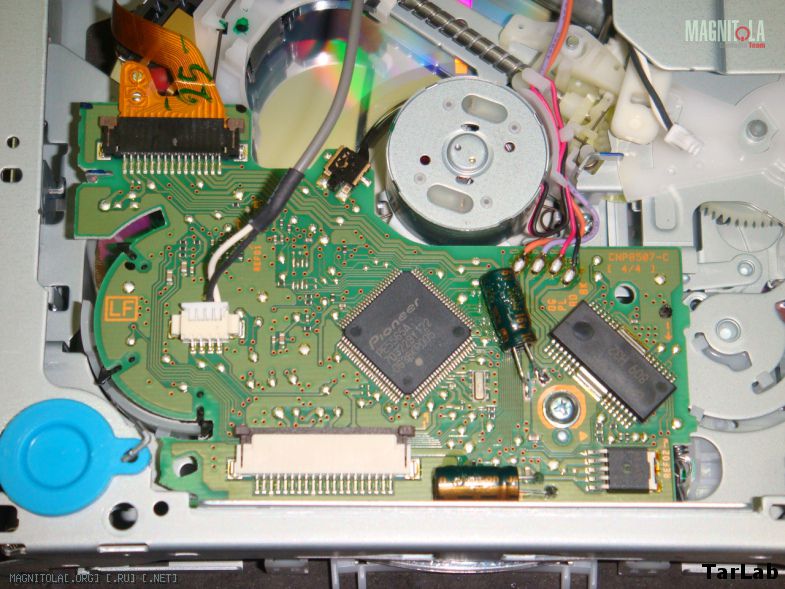

Смотрел по схеме и не понял что это дает в приводе.Вложение 154939Подскажите что дают эти емкости и какие номиналы?
Второй вопрос, имеются 7 емкостей Nichicon KZ 47мФ 25в (вольтаж меньше невыпускается), куда их лучше поставить?
20.11.2011, 23:42
leha121079
Re: Схема Pioneer 88 RS 2
по питанию эти ёмкости, так же как и на оперы. на стаб до и после . вроде так, если память не изменяет. в топике на блюзе алексей рассказал вроде всё.
21.11.2011, 05:07
Hertz66
Re: Схема Pioneer 88 RS 2
На обратной стороне чтонибудь паялось?
21.11.2011, 11:09
probe2005klm
Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от Hertz66
На обратной стороне чтонибудь паялось?
Нет, ничего. Но мне кажется на плате привода панасоники нужно заменить на осконы, т.к. это стабы цифрового питания сервопривода, имхо.
