Нужна схема PIONEER DEH-P88RS2
Ребята скиньте пожалуйста схемку PIONEER DEH-P88RS 2. В поиске нашел но только ссылки уже не работают :(
---------- Сообщение добавлено 17.10.2011 в 22:23 ----------
Нашел схему от PIONEER DEH-P88RS 1 кто знает в чем они отличаются, говорят там не большие отличия.
Re: Нужна схема PIONEER DEH-P88RS2
Цитата:
Сообщение от
Hertz66 Нашел схему от PIONEER DEH-P88RS 1 кто знает в чем они отличаются, говорят там не большие отличия.
Цветом панелькизызызы
---------- Сообщение добавлено 17.10.2011 в 23:15 ----------
Ну и типа кондёры получше.
Re: Нужна схема PIONEER DEH-P88RS2
Цитата:
Сообщение от
ostashv-evgeniyy Цветом панелькизызызы
---------- Сообщение добавлено 17.10.2011 в 23:15 ----------
Ну и типа кондёры получше.
ничиконы стоят:) Хочу сюда тоже елну сильмик 2 поставить:)
Re: Нужна схема PIONEER DEH-P88RS2
Цитата:
Сообщение от
Hertz66 Хочу сюда тоже елну сильмик 2 поставить
Не надо, у меня есть горький опыт.
---------- Сообщение добавлено 17.10.2011 в 23:22 ----------
Делай по технологии Алексея.
Вложений: 2
Re: Схема Pioneer 88 RS 2
Фотки Алексея скачал, но там не видно какие емкости он впаивал :( видно только что они 16 вольт.

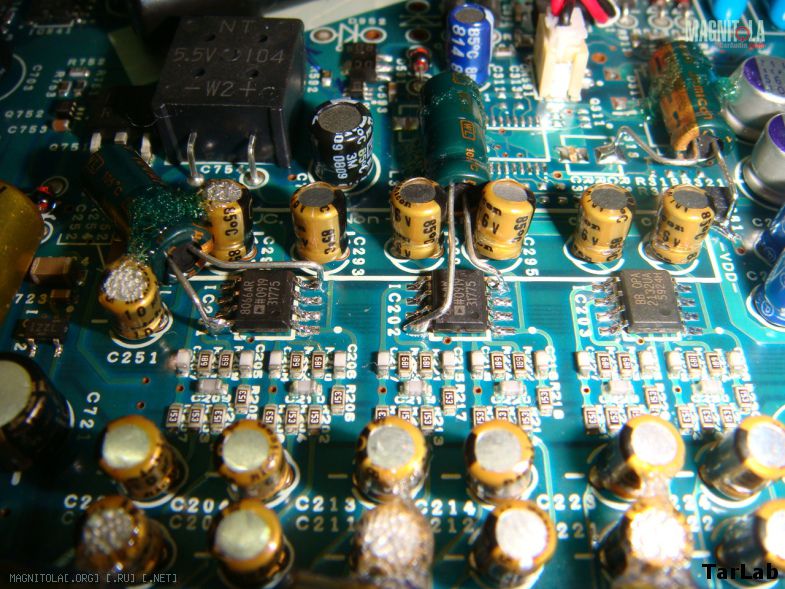

Вложение 143805Вложение 143807Я заметил что он впаивал кондеры на питание ОУ на схеме они есть а в реальности их небыло чтоли?
Re: Схема Pioneer 88 RS 2
Эти желтые ничиконы нельзя на силмик 2 поменять чтоли?
Re: Схема Pioneer 88 RS 2
Подскажите какая емкость у конденсаторов которые впаяны на ОУ?
Re: Схема Pioneer 88 RS 2
Цитата:
Сообщение от
Hertz66 Подскажите какая емкость у конденсаторов которые впаяны на ОУ?
100mF x 16V
Вложений: 1
Re: Схема Pioneer 88 RS 2

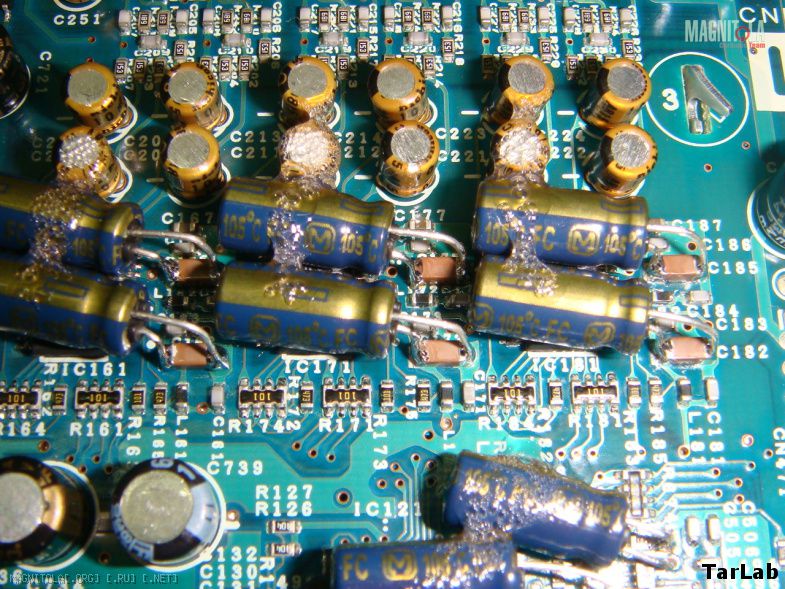

Вложение 144303А у этих? Вроде 47мФ, плохо видно.
