Синие кондёры с золотистой полоской- это панасоник фц(низкоимпедансные, для питания цифры).
Вид для печати
Синие кондёры с золотистой полоской- это панасоник фц(низкоимпедансные, для питания цифры).
Для питания микросхем силмик 2,серафин должены быть лучше.
Список конденсаторов какие для чего нужны http://www.fayloobmennik.net/1088186

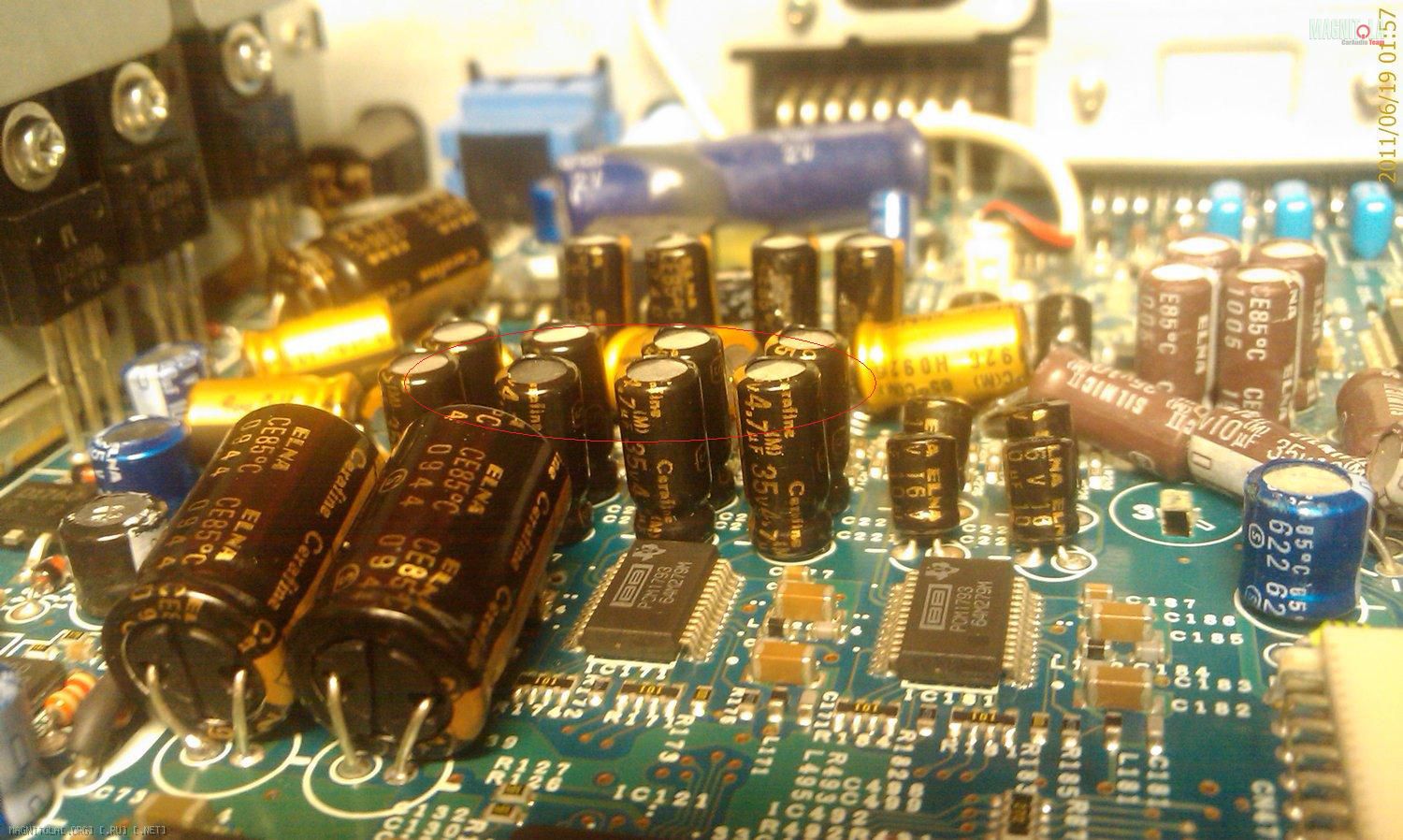

ostashv-evgeniyy Это помоему ваш твик?Вложение 144719 зачем там стоят уменьшенной емкости и увеличенного напряжения конденсаторы??? :dntknw: С завода шли 10мФ на 16v
Всё там нормально, посчитай частоту среза фвч, R=15кОм, C=4.7мкф. Тем более у меня поканалка, нижняя граничная частота 50Гц, снизу миды порезаны.ж)
Напряжение такое большое, из-за того, что брал кондёры в аудиомании, выбирал по минимальному размеру.
Не понял так может можно сделать чтоб пион и купольник отрезал в 600-800гЦ ?
Легко! Ща мы тут утвикаем всё в дырья! И купольник порежем.... и пищ... и АЧХу до 44,1 подымем по 0 дБ! (Челентано в одной известной старой комедии в таком случае дрова рубил.:derisive:)Цитата:
Сообщение от Hertz66
Hertz66, т.е. если я всё правильно понял, то всё что ты понял из картинок, так это то, что твик 88-го это замена и добавление конденсаторов и чем они "лучше/дороже" тем результативнее твик?
Если так, то...... попробуй подумать над вопросом с философской точки зрения :), тогда ведь получается, что Пионер жлобы/жмоты/рвачи раз на кондёрах жмутся, либо Автор этого варианта твика берёт диких денег за свою работу, т.е. натыкать в ПИТАНИЕ кондёров, делая её под заказ.......
зы: если делаешь копирайт твика по картинкам, то внимательнее рассматривай их.......
Заменены ОУ на 8066.
ОК!Цитата:
Сообщение от Hertz66
Ну у меня там на картинке- ещё не всё. Я бы посоветовал дополнительно на ноги питания мастерклока навесить панасоник фц 47мкф 6.3в. И на ноги питания цапов- керафайн или ничикон кз, по 47мкф 16в(если влезут).
