**Hertz66** · 01.05.2012 08:37

Сообщение от Абент

Я попытался это сделать в #189, с минимальными переделками вашей схемы(за уши притягивал

), неторопясь 1,5...2 часа делов

Подключил усилитель с Вашей схемой, без подачи входа осталась какаета генерация воя, он то нарастает, то резко затихает, затихает с таким звуком как будто пластинку рукой остановил, наверно Вы помните этот звук, с прогревом остается только шум в колонке. Подключаю вход, появляется гул, как будто закоротил вход, наверно изза маленького сопротивления на входе, на + и - поставил 470 оМ.

**Абент** · 01.05.2012 08:56

Сообщение от Hertz66

Подключил усилитель с Вашей схемой, без подачи входа осталась какаета генерация воя, он то нарастает, то резко затихает, затихает с таким звуком как будто пластинку рукой остановил, наверно Вы помните этот звук, с прогревом остается только шум в колонке. Подключаю вход, появляется гул, как будто закоротил вход, наверно изза маленького сопротивления на входе, на + и - поставил 470 оМ.

О ёпт, я в недоумении. Обычно когда закорачиваешь вход - на выходе тишина. Пробуйте 10кОм на входы, 100Ом нАкоротко.
Кстати, и хотел попросить, закоротить вход(какой результат?), закоротить выход рассматриваемой схемы(результат?) Уже чтобы отмести "чудеса".

**Hertz66** · 30.04.2012 12:22

Конденсаторы можно оставить только разделительные и блокирующие на питании, остальные выпаиваю? Извините за невнимательность. входной тогда сразу увеличиваю и в минус ставлю аналогичный.

---------- Сообщение добавлено 30.04.2012 в 13:24 ----------

Один канал перепаял, седня проверить не успею(( Не припаял только 100 оМ к земле от минуса входа ОУ, у меня его нет, 390 оМ пойдет?

**Папа Карло** · 30.04.2012 19:14

Ну так я ж и к нашим друзьям настольным Хоровицу и Хиллу человека и отправил... Только, чойта читать он боевики не любит

**LepekhinV** · 30.04.2012 19:29

Читать, канешн, тяжело.Дык видеоверсии-то нету. Значит - принцип Да#####.

**Hertz66** · 01.05.2012 08:52

Я напаял, возбуд остался(( входное сопротивление сейчас перепаяю. Сами ОУ пощупать по нагреву не могу, но сам усилитель стал греться намного сильней. Открытый вход это когда на него ничего не подается?

**Hertz66** · 01.05.2012 09:01

Про какие 100 оМ идет речь? Сейчас закорочу вход. А как выход закоротить?

---------- Сообщение добавлено 01.05.2012 в 08:06 ----------

Когда всунул РСА в усилок сразу загудел, корочу, гул усиливается. касаюсь просто пальцем на минус входа тюльпана, такойже гул

**Абент** · 01.05.2012 09:14

Трудно "по фотографии лечить"

Смущает "шум в колонках" - второй-то канал хоть не копанный?
"Выход закоротить" - 5ую ногу на корпус, 7ую Ом через 50(на всякий) на корпус, вход на корпус, при том, что делать это поочерёдно и смотреть результат.
Очень желательно продолжение схемы увидеть, как и на что второй опер нагружен.

Сообщение от Hertz66

всунул РСА в усилок сразу загудел, корочу, гул усиливается. касаюсь просто пальцем на минус входа тюльпана, такойже гул

На входе массу тюльпана соеденить с массой усила и закоротить вход - тоже гул?

**Hertz66** · 01.05.2012 09:38

Второй канал практически не тронут. Он и был шум вой треск в колонках, с этим я и борюсь.

Нажмите на изображение для увеличения

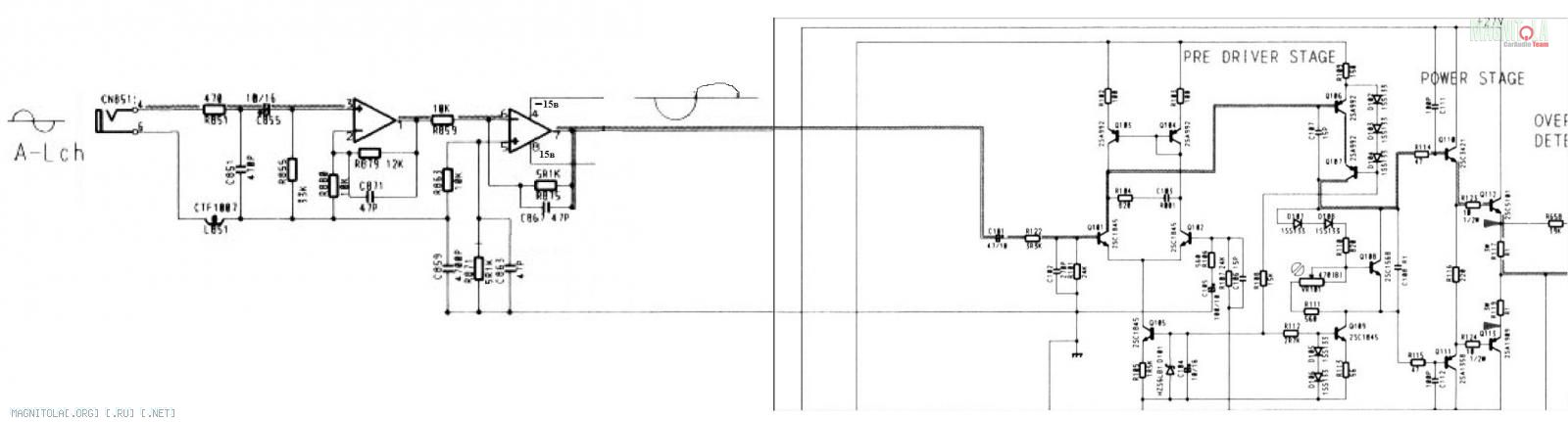

Название: вход и каскад.jpg
Просмотров: 0
Размер: 59.3 Кб
ID: 221066

**LepekhinV** · 01.05.2012 10:49

Hertz66, давай определяться:что именно переделано и не переделано в твоем усилителе. Схему всех (!!!) переделок, изменений, "улучшений" - в студию. Полную схему. Иначе - вообще не понятно .

Сообщение от Hertz66

Второй канал практически не тронут. Он и был шум вой треск в колонках, с этим я и борюсь.

Ничего не понял... "Шум и треск" в не переделанном канале? (Я перестаю понимать происходящее. Hertz66, или ты научишься толково описывать свои действия и их последствия, или все дальнейшие телодвижения и умозаключения бесполезны. Давай начинай. "Я взял нормально работающий усилитель ХХХ , вот его схема. Заменил ХХХ,добавил ХХХ. В результате в ХХХ канале шум-треск, вой.)
