Глубокий твик E.O.S.

**ostashv-evgeniyy** · 20.11.2011 04:11

Решил, что уже можно выложить, потому, как кое что уже получается.
Имеется у меня автоусь- E.O.S. AE-4.1, но не нравился он мне из-за покрикивания на верху сч, да и вообще

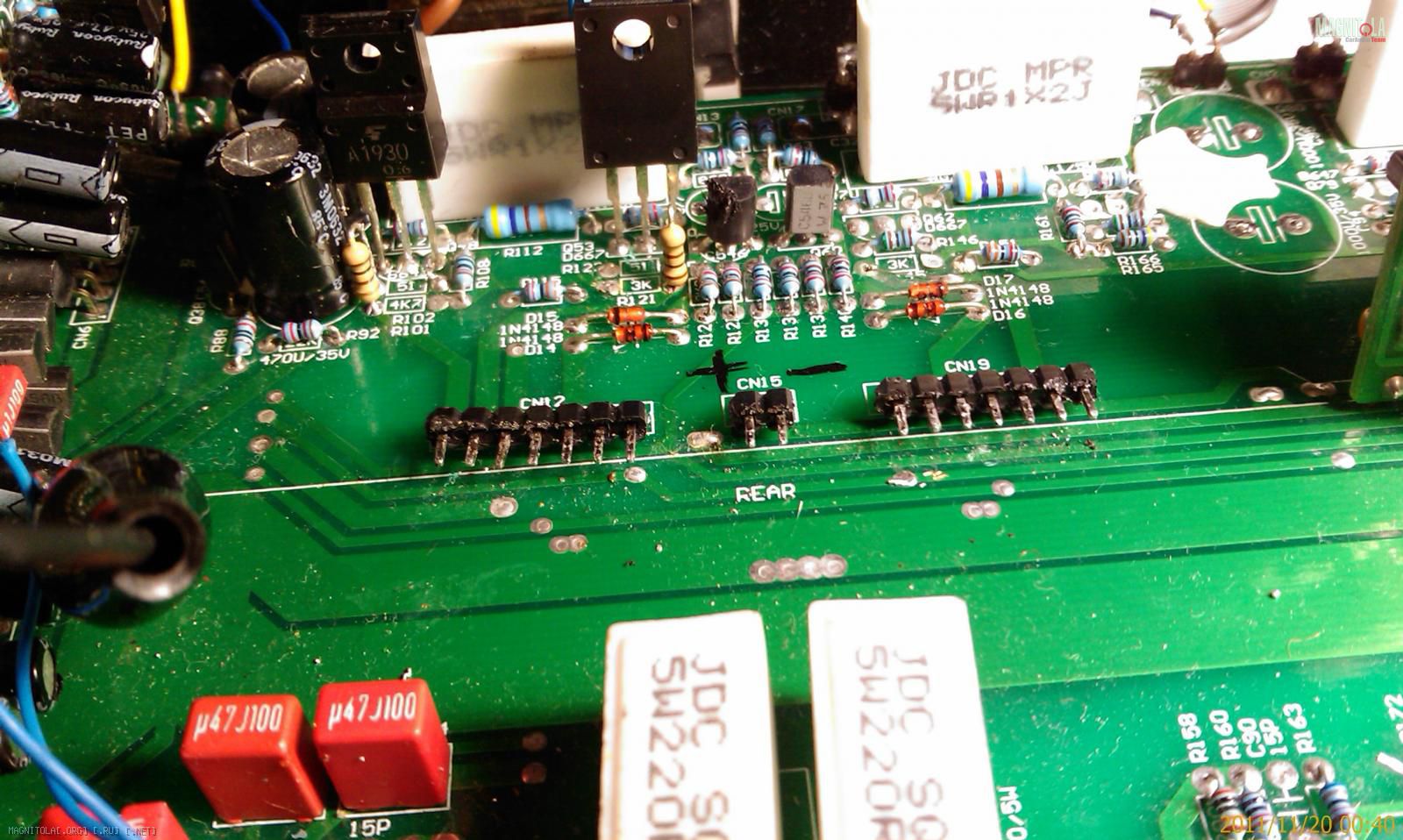

. Первоначальный твик был сделан сразу после покупки, был отключен сабовый канал, за не надобностью. А так как в усе 2 ПН, было переразведено питание- один ПН трудился на левый фронт и тыл, другой на правые соответсвенно. Ну и естественно не взирая на громкое заявление, о том, что усь работает в риал аб класс, был не приятно удивлён, после замера тока покоя вк- по 3мА

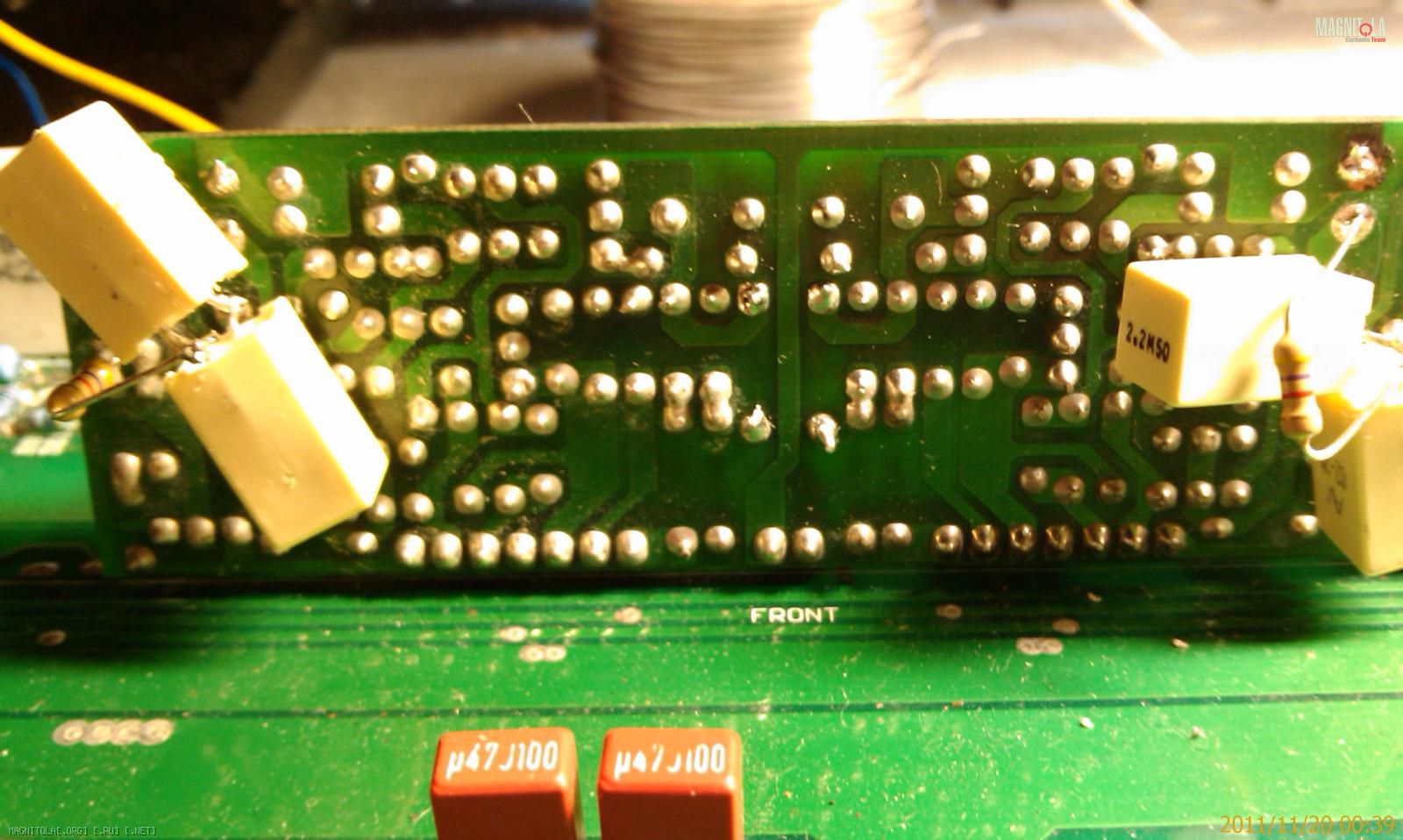

, на канал. Соответсвенно ток покоя был поднят до 35мА, на канал. С крикливостью и боролся путём замены емкостей (электролит 0.47мкф), между базами драйверных транзисторов ВК, на эльну силмик2, с ней получше, но не то. Лучше всего оказались плёночные вишай мкт 2.2мкф 50в.
Но всё это было- не то

и еос оставался еосом. Летом как-то попробовал покатать в машине платки, на которых хотел собирать домашний усь, (но руки так и не доходили, в голове крутился только АЗ

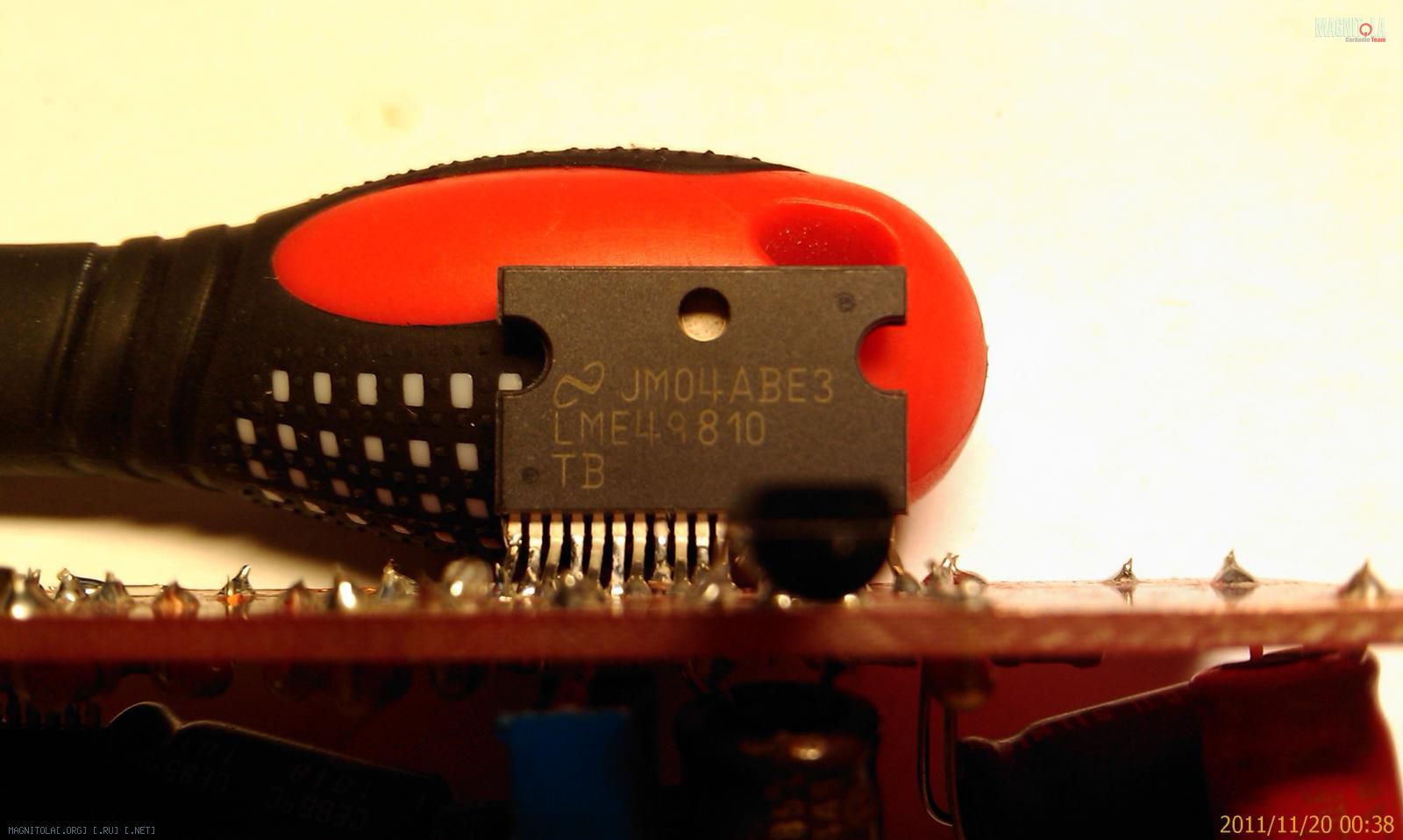

). Вот тут есть фото. Вобщем, очень мне понравился усь на драйвере LME49810, это конечно не без оосник и не гибрид, но я и не дошёл пока до такого. Конкретно, понравилась реализация этого драйвера, с выходом на биполярниках Юрия Новикова- GAINCLONE-2007.

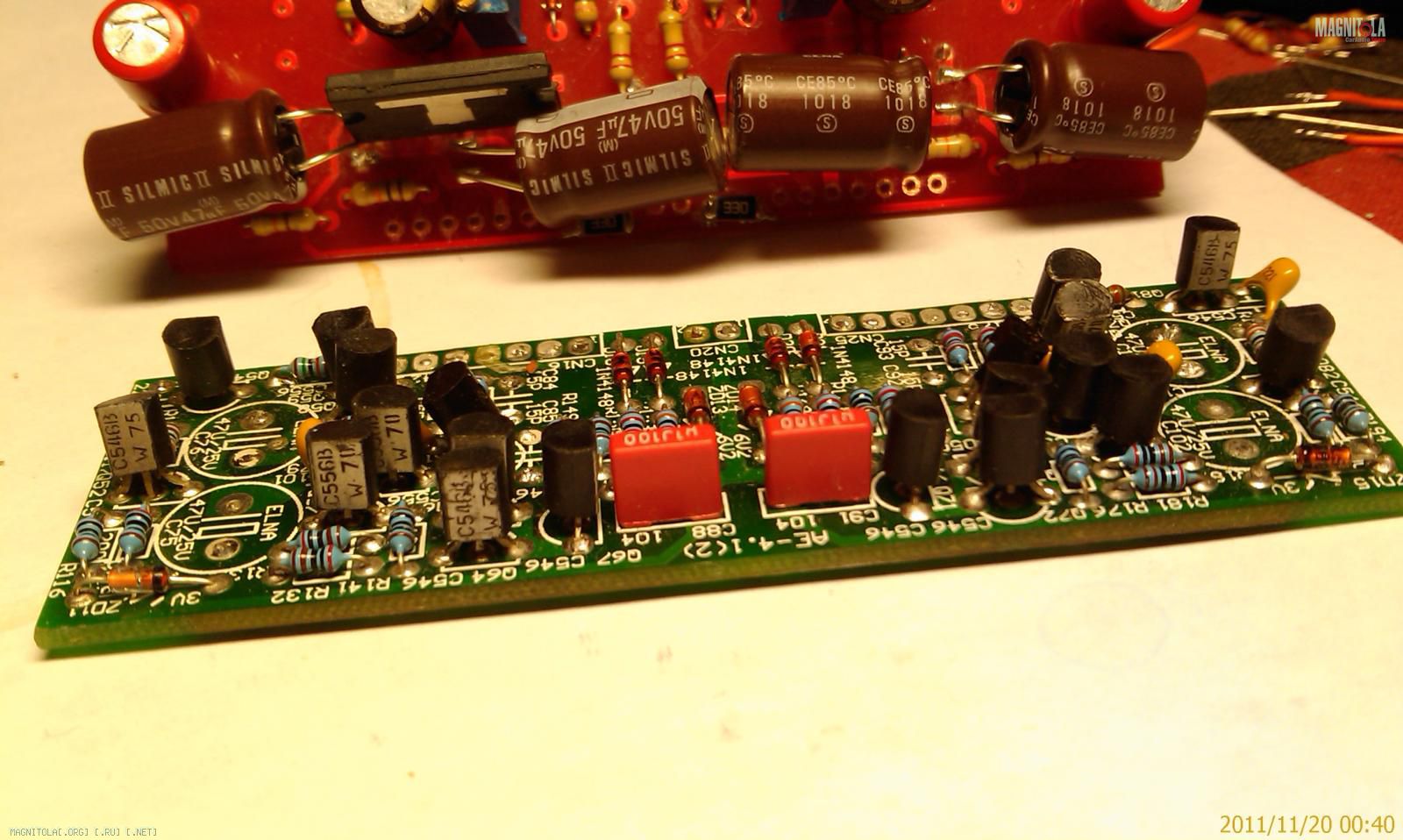

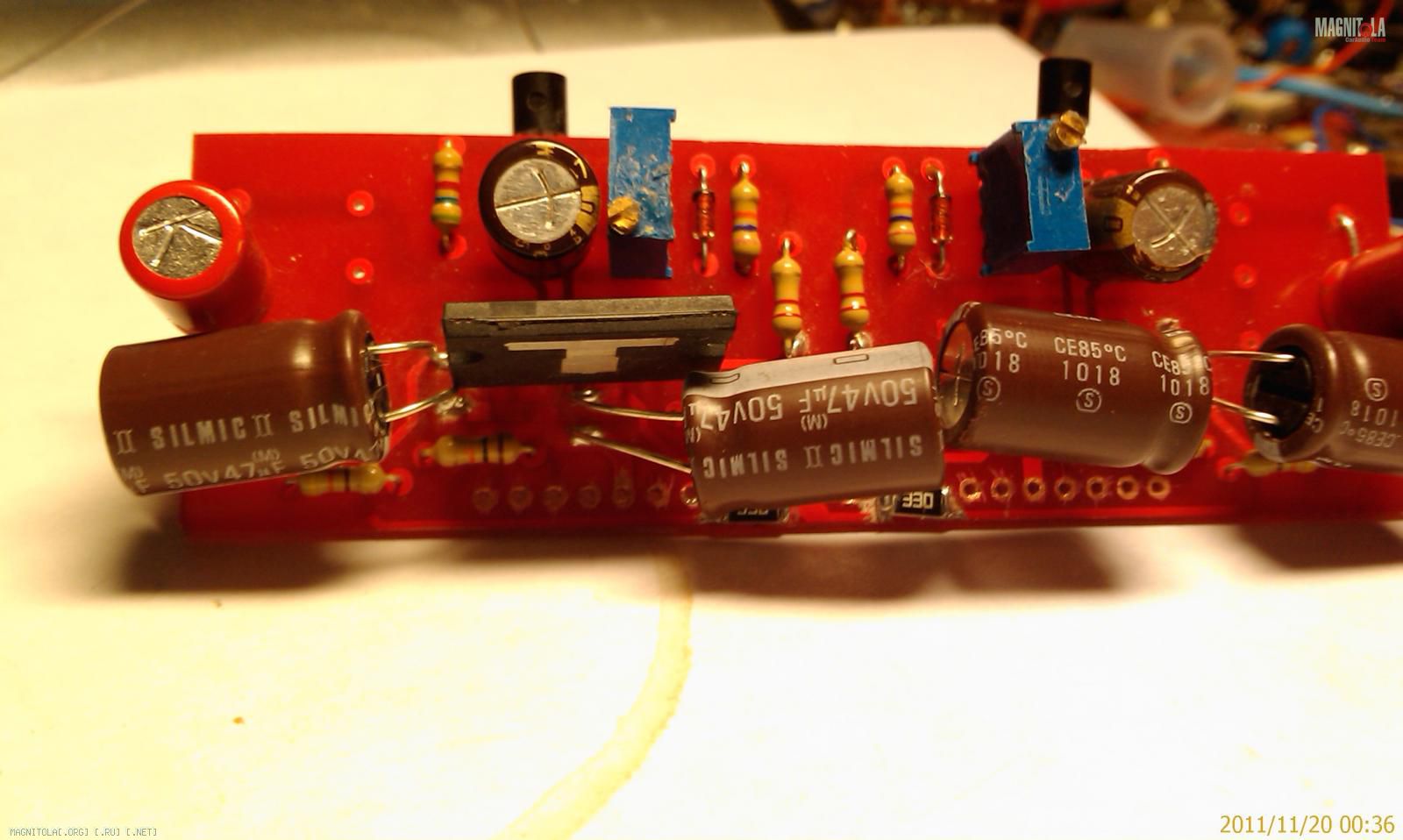

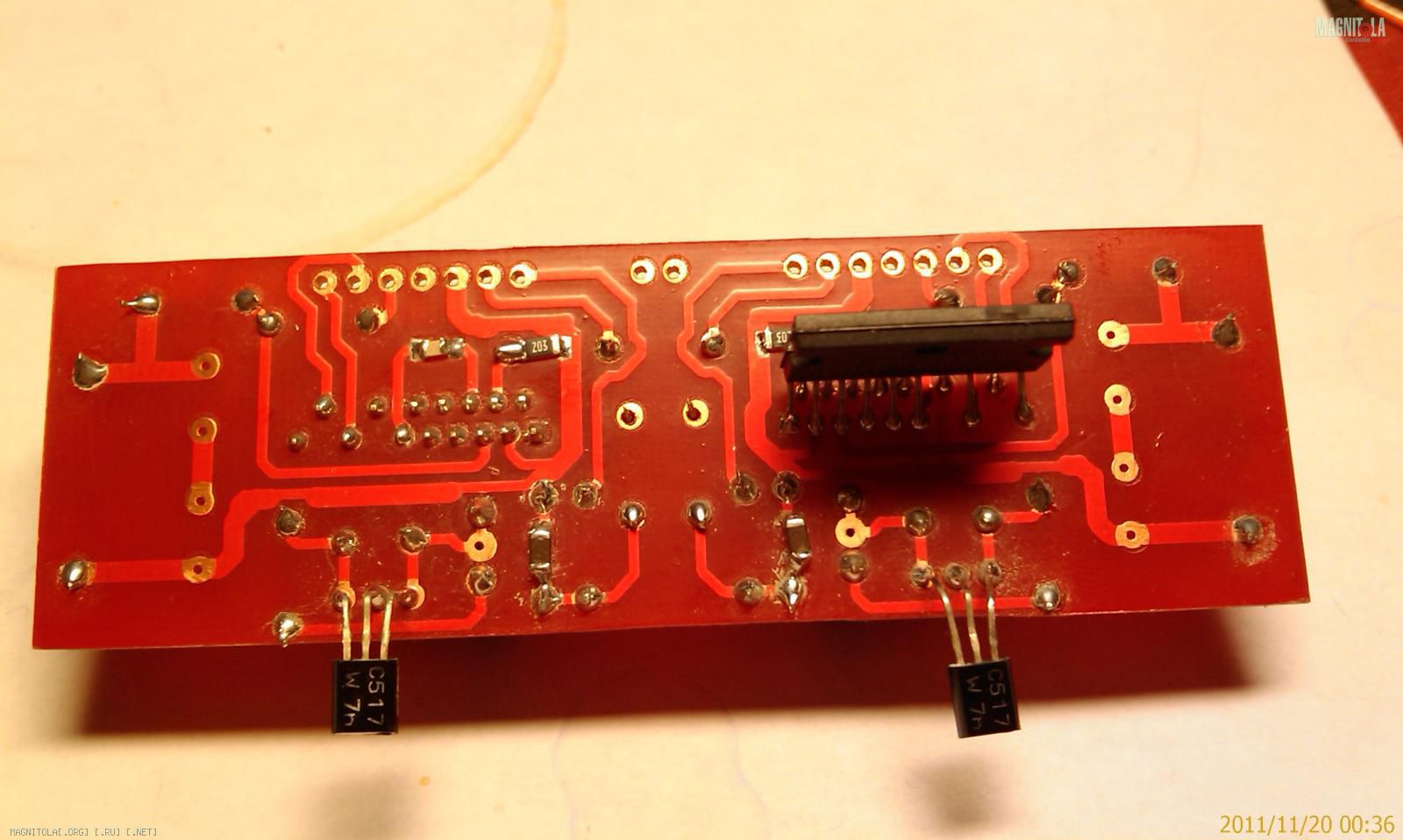

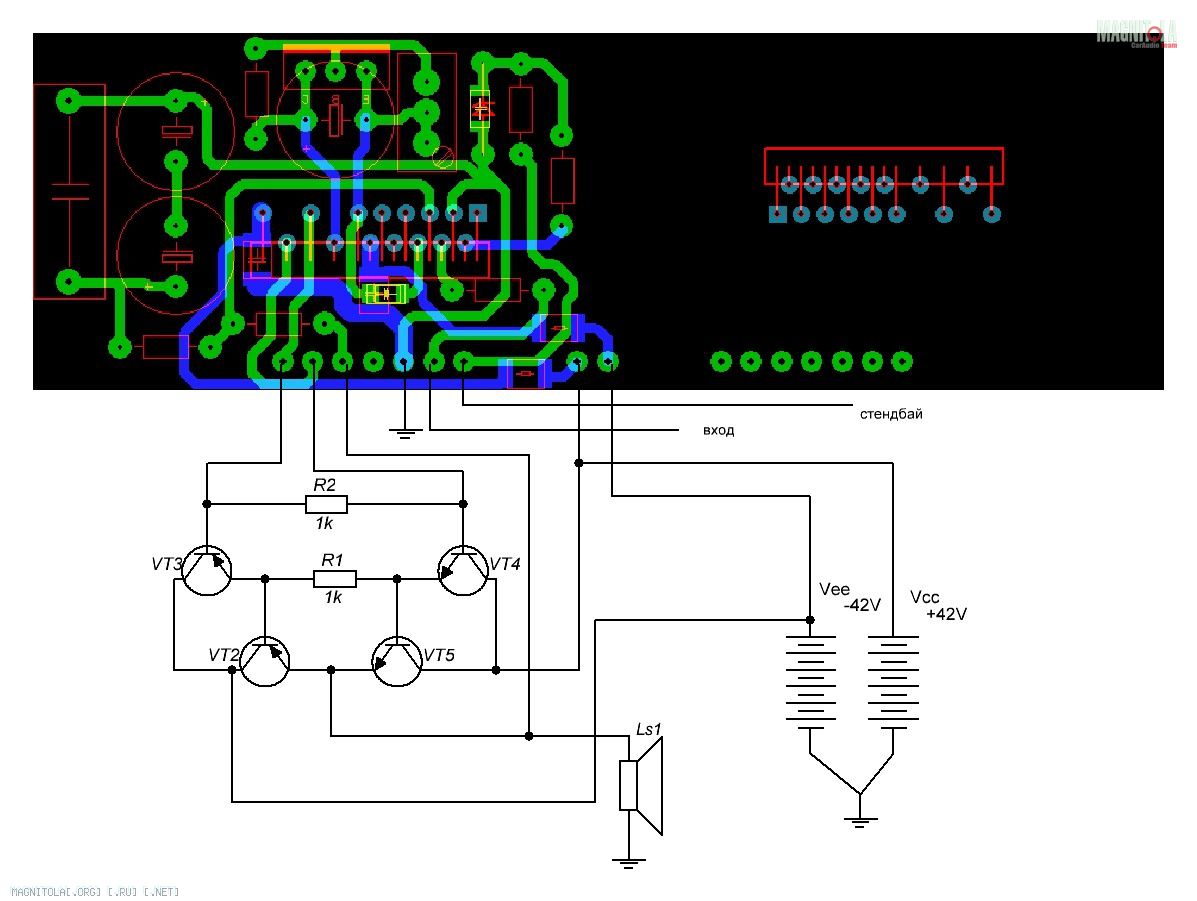

Так как в еосе, на основной плате находятся только ВК, а ДК и УН, на субмодулях, было решено развести печатку, заменяющую простенький УН еоса, на сей драйвер. Сегодня произошёл первый пуск одного канала- удачный!

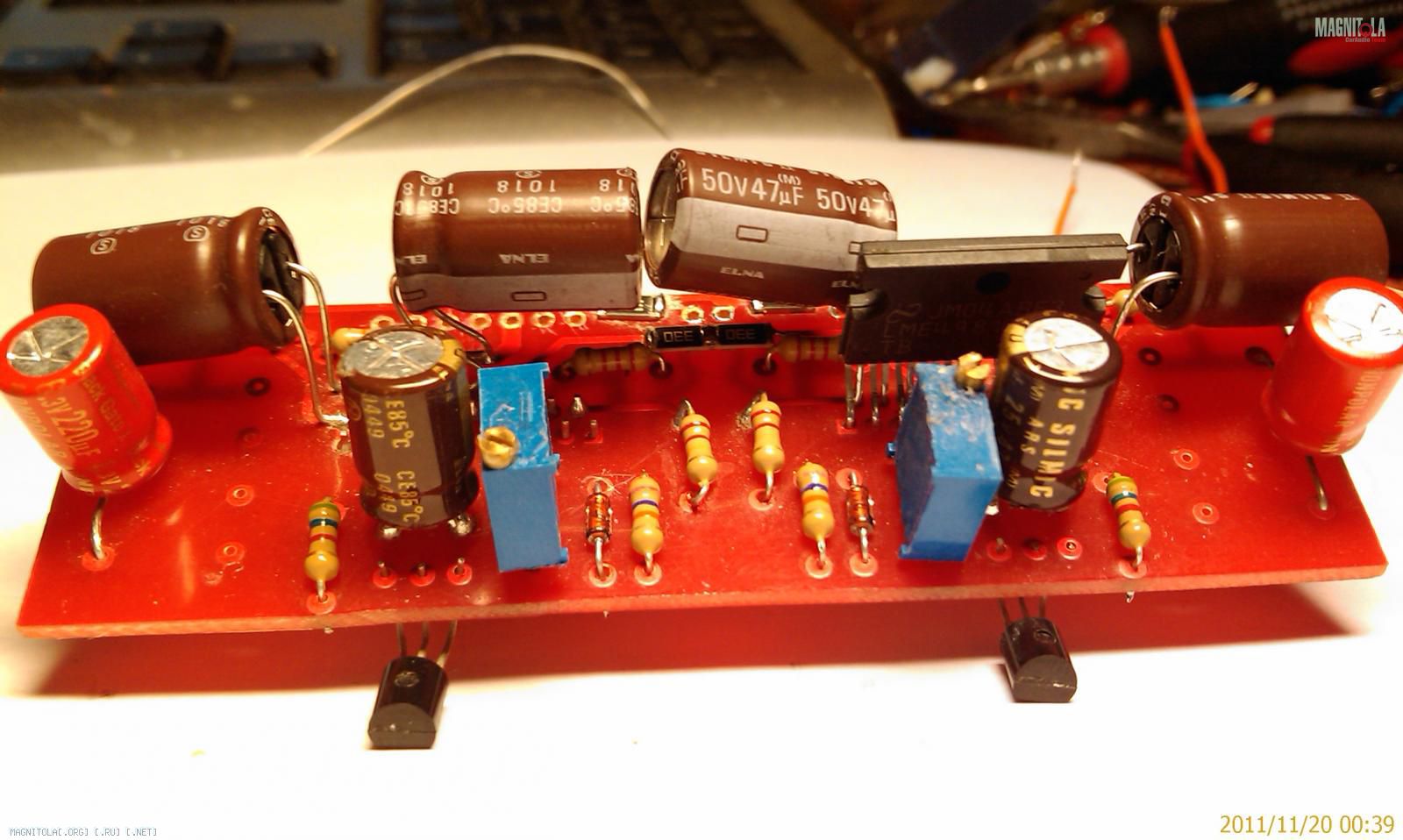

По комлектухе- выходники, пока тошибовские, в питании хитано EXR. После полной сборки двух каналов будет куча тестов и прослушек, если усь окажется достойным, то выходники будут заменены мотороловскими, ну и в питание- что-то по солиднее.

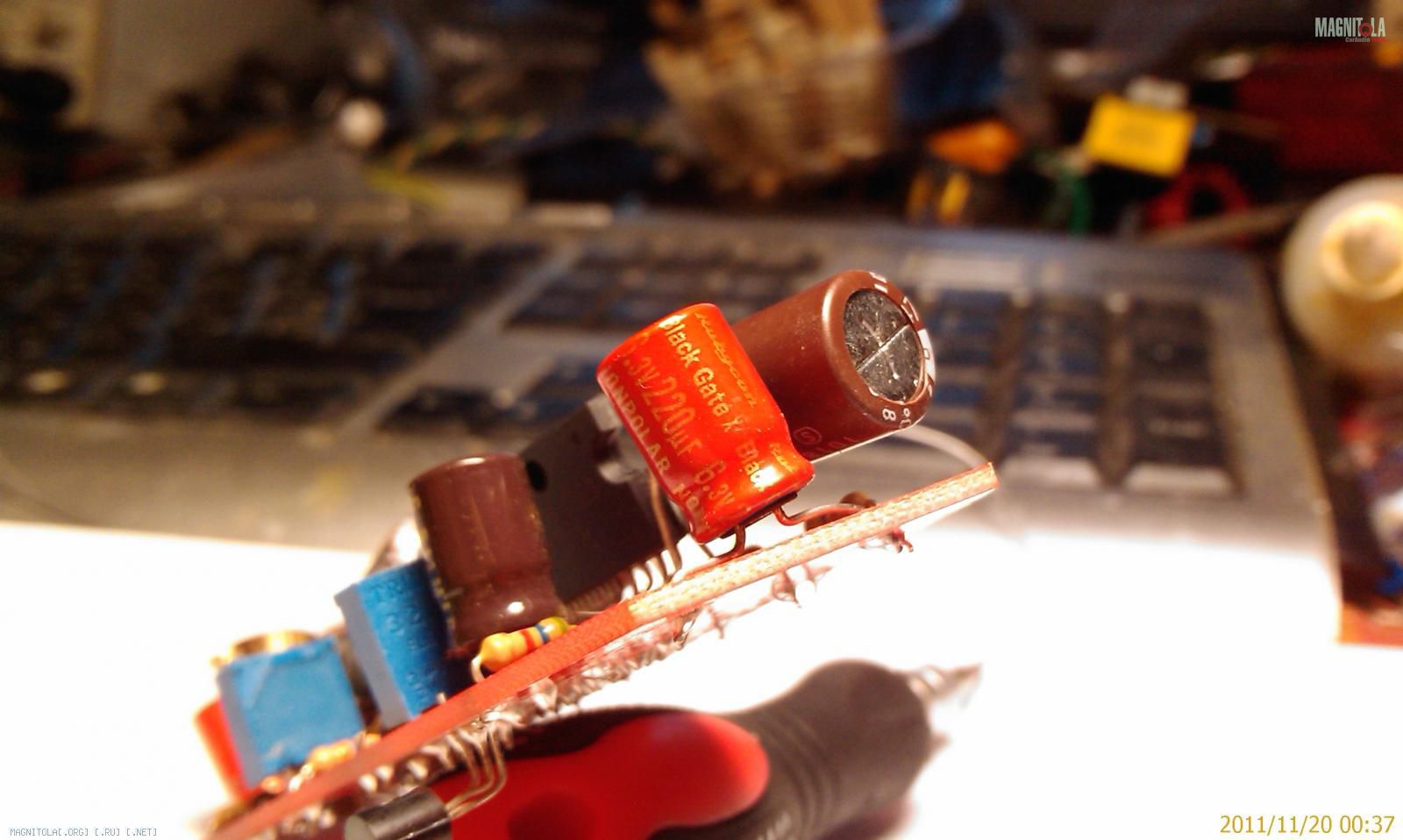

Да, что бы не заморачиваться с сервоинтеграторами, для поддержания 0в DC на выходе, в цепи ооос были оставлены конденсаторы, ну и что бы исключить их негативное влияние, были выбраны блек гейт NX.
Вобщем буду рад выслушать советы, пожелания, вопросы, критику, т.к. усь еще в разработке и этот вариант - не окончательный.
