Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

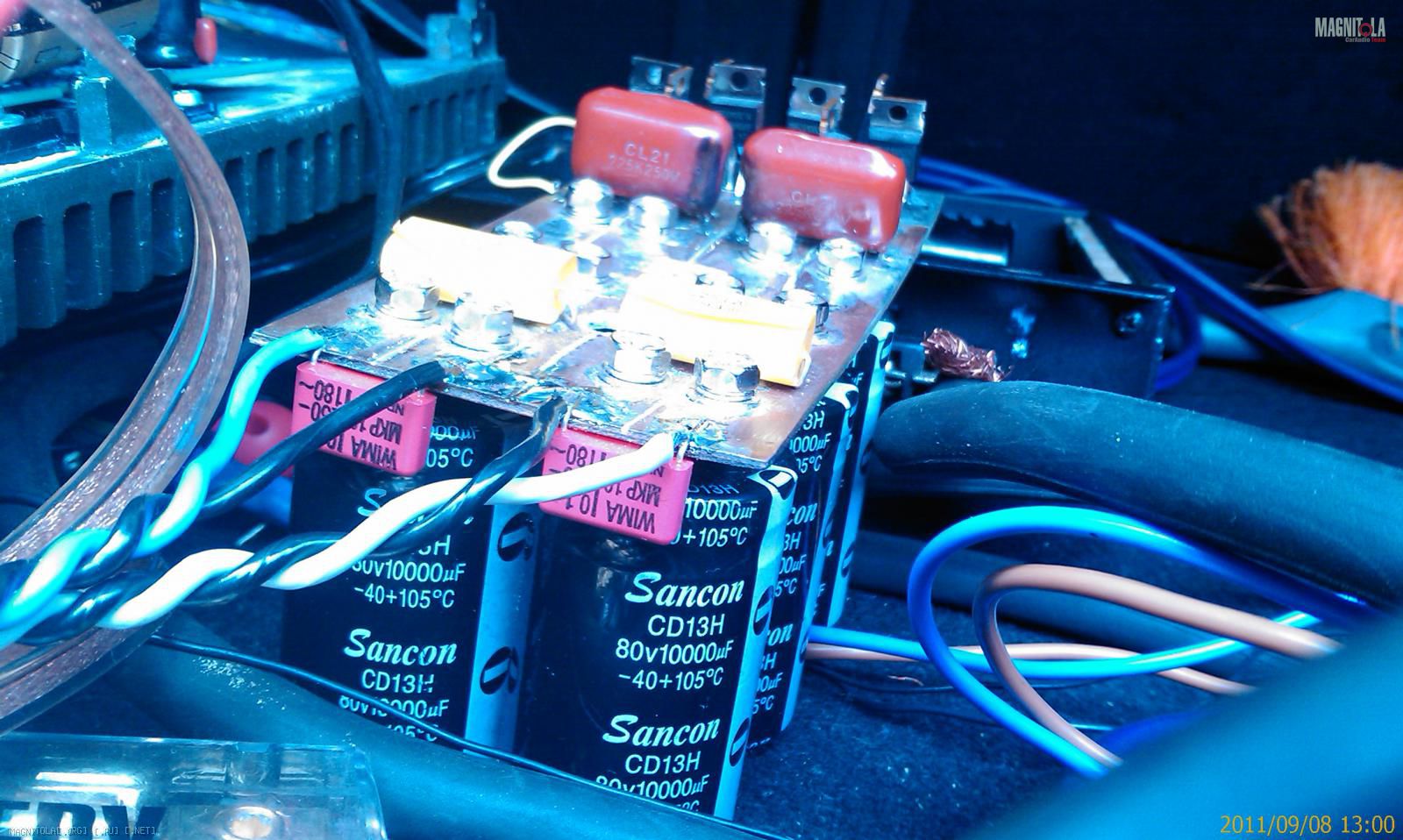

Это даже не макет, просто положил в багажник, по сравнивать с промышленными усями, скоро буду сравнивать с батлером тд1500.

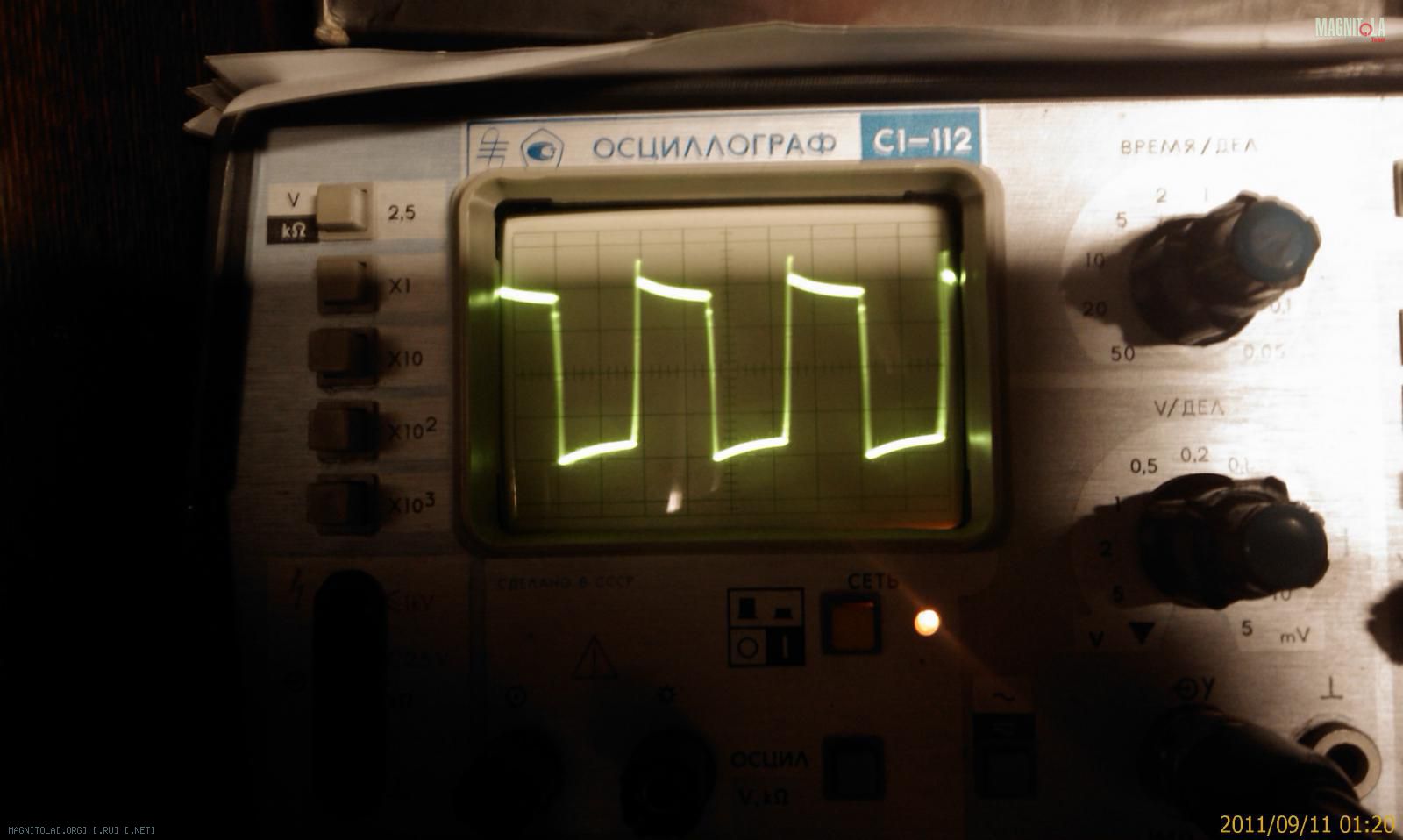

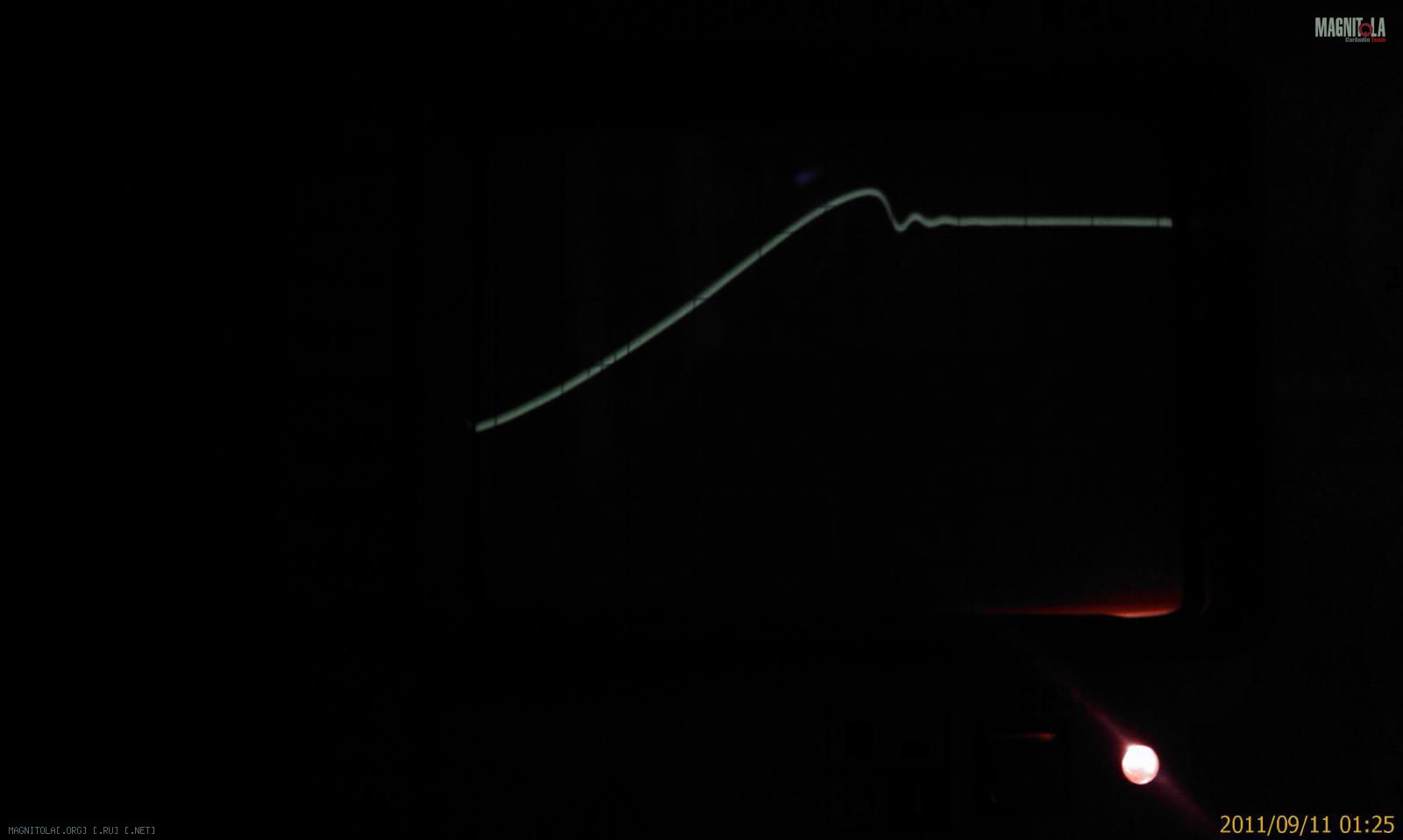

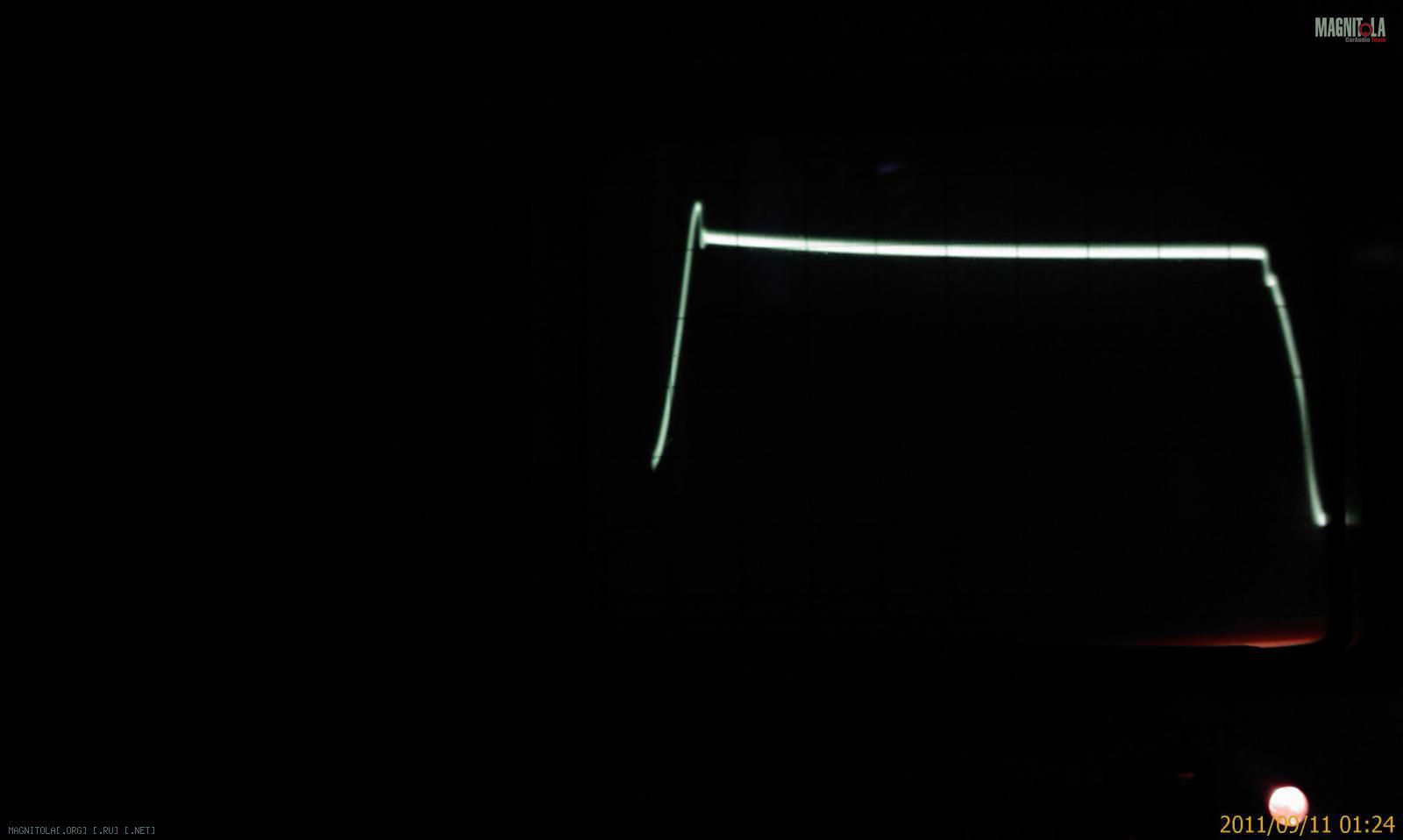

Снял осциллограммы, на фото не большая нагрузка- ток х.х. усилителей. Под большой нагрузкой ни чего не меняется, только напряжение проседает не много, форма импульса такая же.

Похоже, все в порядке тогда. Щупы к осцилографу только поменять нужно

Сообщение от M.Knopfler

Похоже, все в порядке тогда. Щупы к осцилографу только поменять нужно

Поподробнее, если можно.

Сообщение от ostashv-evgeniyy

Поподробнее, если можно.

См. фото, что в аттачменте я приводил. Делитель 1:10, 10МОм. Частота 48кГц
У тебя полка завалена, а это- щупы. Своими я тоже недоволен, а еще больше- прибором. Но, пока терплю.....

Сообщение от ostashv-evgeniyy

Ссылка не на обзор, а на нерегулируемую форумную барахолку. Первое (устное) предупреждение.

Сорри, надо правила перечитать

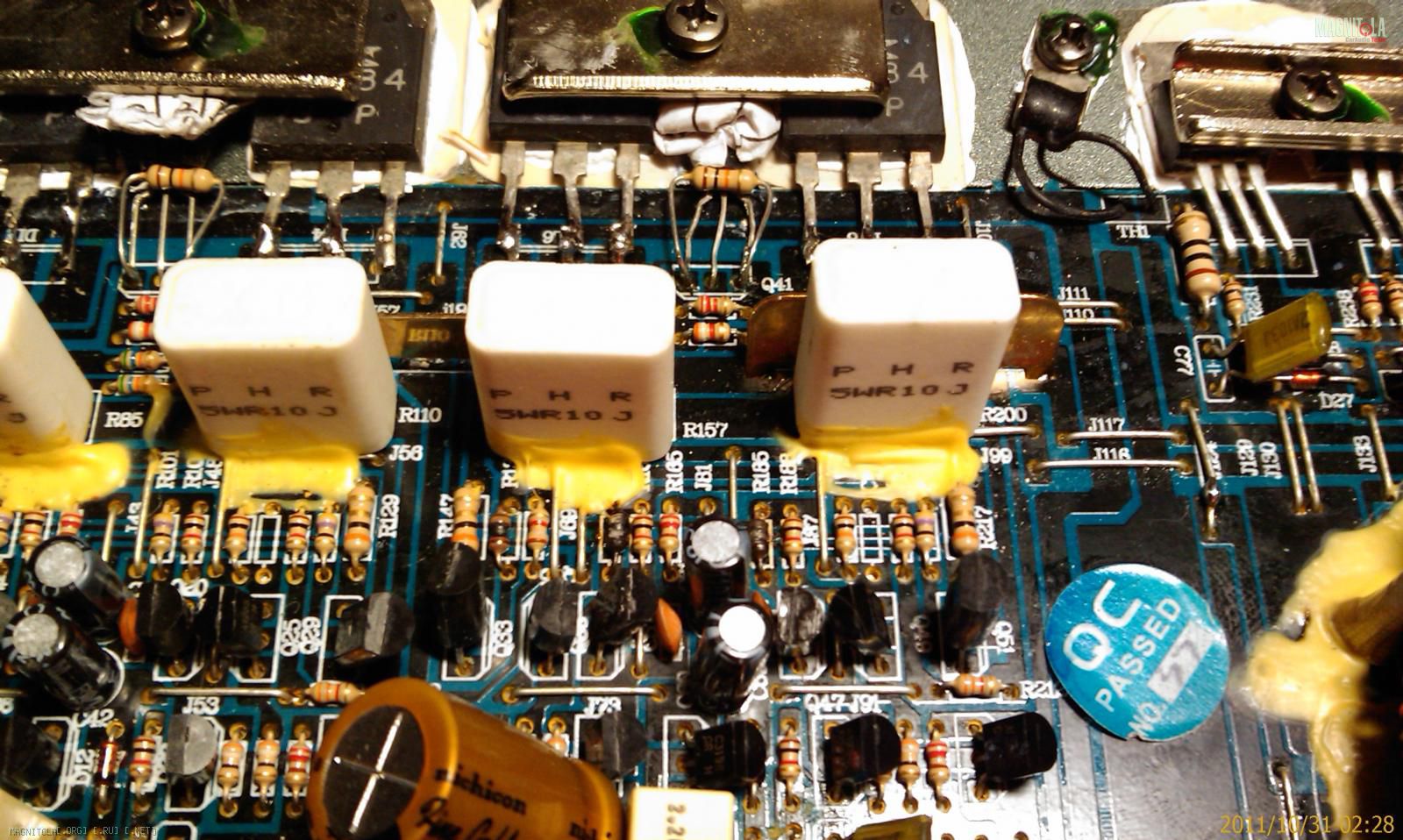

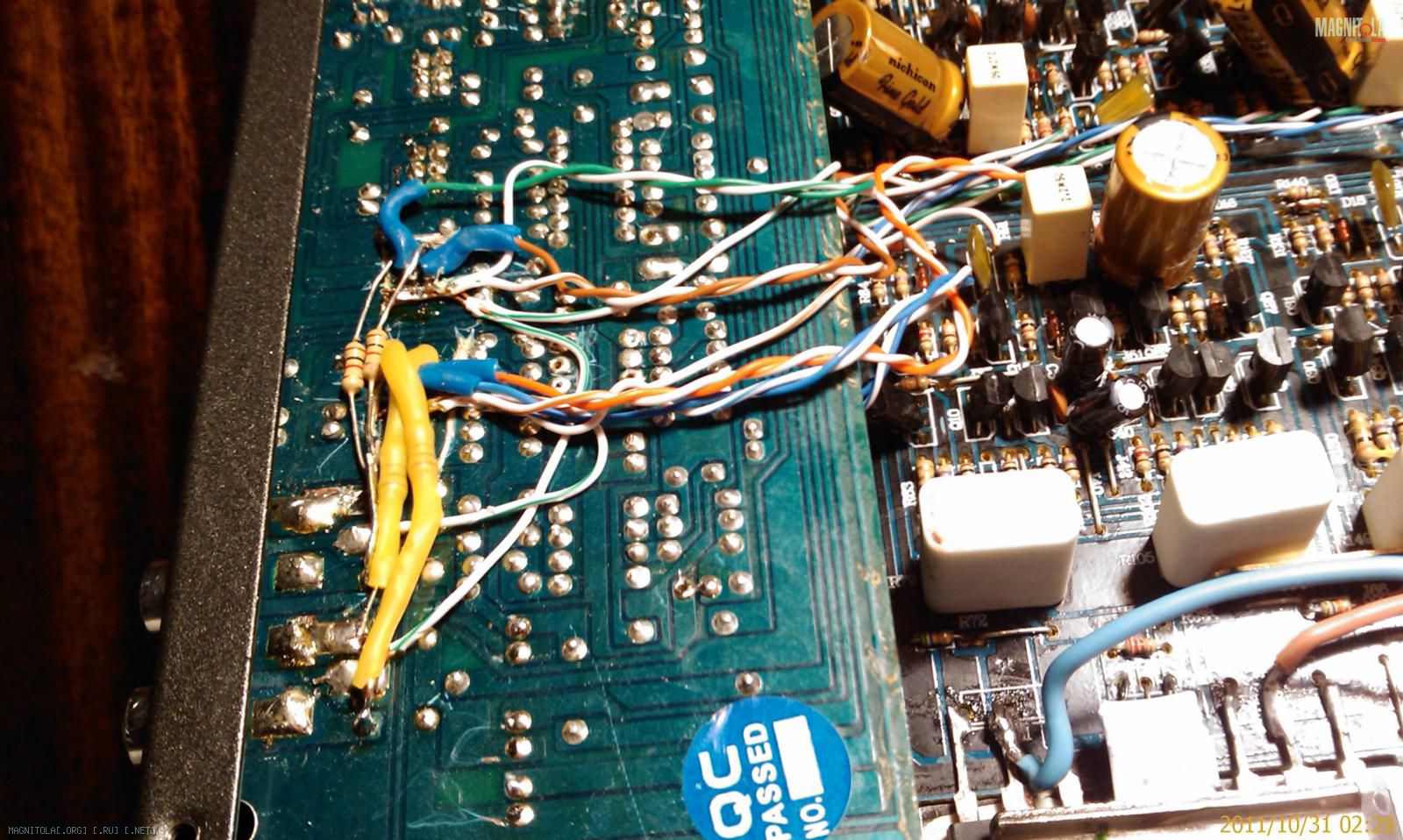

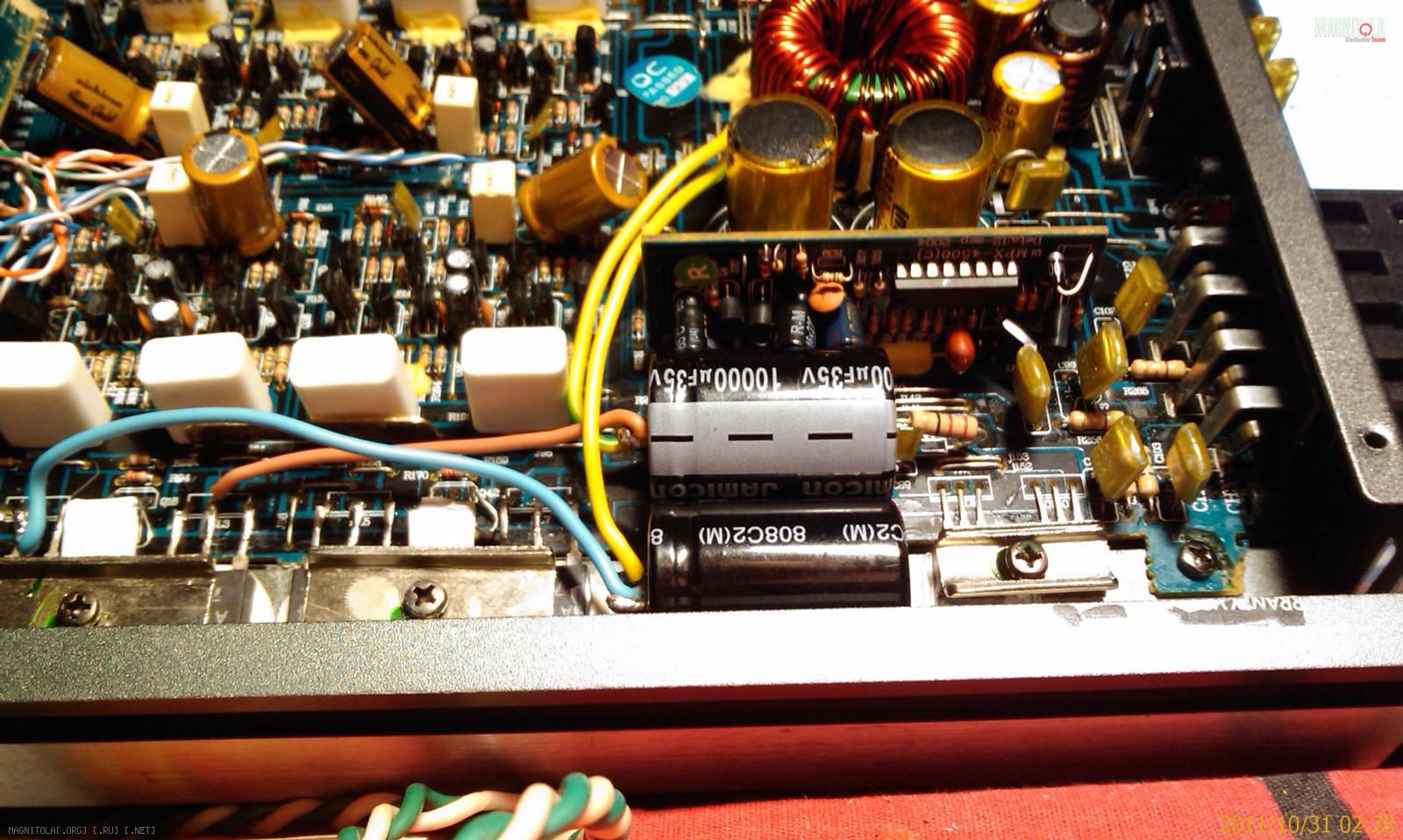

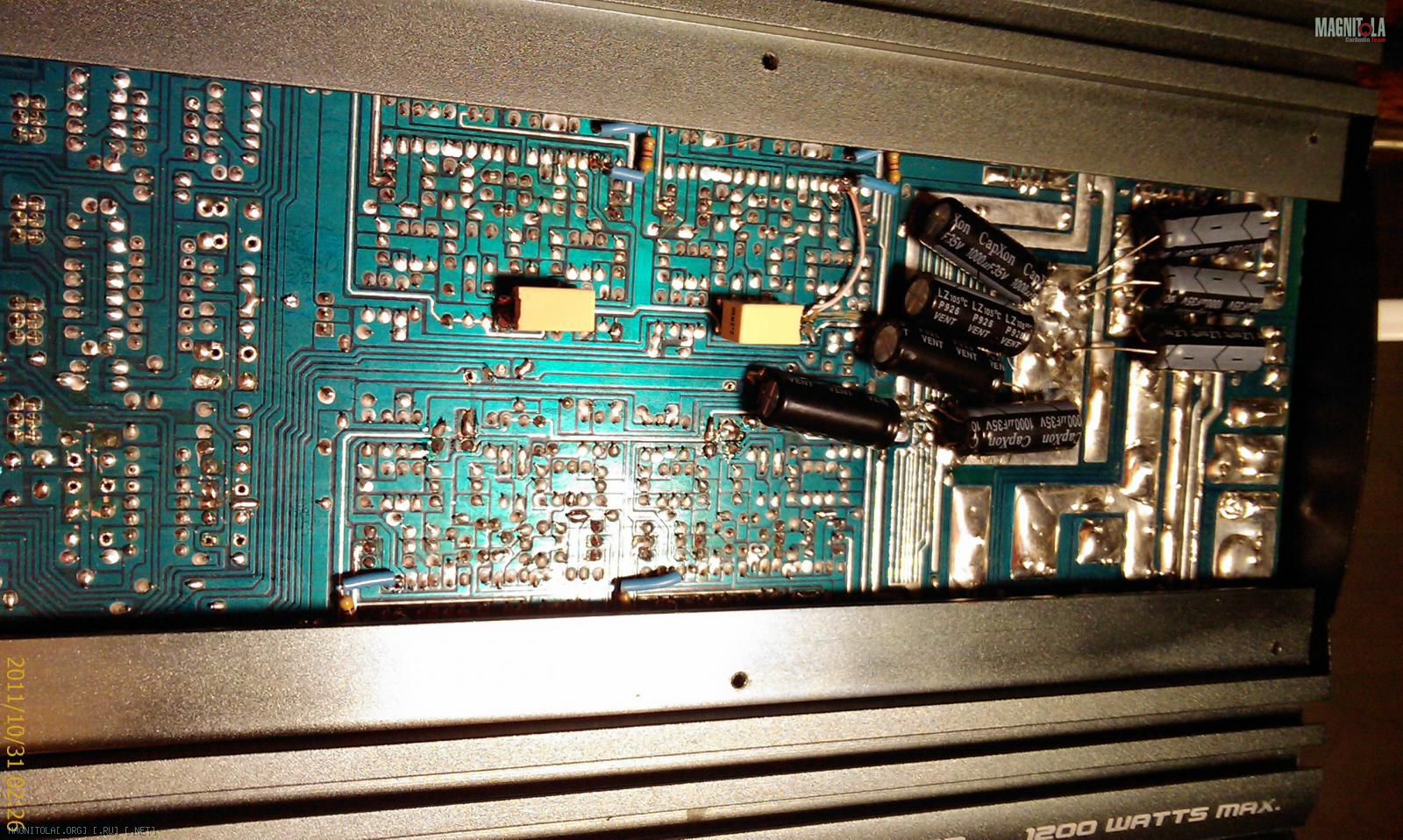

Ну вот и прошёл мой "вечер в созидании". Помогаю приятелю собирать бюджетную систему, в основном помогаю с аппаратурой. В качестве гу был ему продан мой твикнутый 88ой. С усём я тоже обещал помочь, в итоге был куплен на барахолке MacAudio MPX 4500. Схема УМов- не самая паршивая, по этому решил потвикать по лёгкому. Сначала думал просто отключить предусилитель и кроссоверы, т.к. всё режется 88ым. А я тут как раз паралельно со своим еосом ковыряюсь и от него достались мне выходные и драйверные танзисторы. Штатные выходники- 2SC5198/2SA1941, были заменены на выпаяные из еоса 2SA1303/2SC3284, судя по дш не самые плохие. Сразу не понравились драйверные транзюки 2sa1013/C2383 с граничной частотой- 50мГц, решил их заменить опять же выпаянными из еоса 2SD667/2SB647. Перебрал сначала один канал, сравнил с другими, и разница оказалась очень заметна, особенно на вч. Вобщем перебраны все 4 канала, в цепи оос кондёры заменены на ничикон FG, просто лежали без дела давненько. Разделительные электролиты заменены на полистроловые вишай мкт. В питание параллельно штатным банкам, добавлены CapXon LZ 1000мкф, по 4 в плечё, и накопительные банки, для мидбасовых каналов- 10000мкф. Ток покоя выставлен по 60...70мА. В итоге за один вечер получился весьма не плохой усилитель, из того что было под рукой. Сразу заметил углубившеюся сцену, улучшение детализации, но вот не хватает динамики, мож мне просто показалось, а может и в акустике дело, пока не знаю, надо ещё слушать, но в целом результатом доволен. Да, и естественно увеличена ёмкост в цепи 4 ноги тл494, для болле плавного пуска с увеличенными номиналами емкостей во вторичке бп.

Сообщение от ostashv-evgeniyy

MacAudio MPX 4500. Штатные выходники- 2SC5198/2SA1941, были заменены на выпаяные из еоса 2SA1303/2SC3284, судя по дш не самые плохие. .........Ток покоя выставлен по 60...70мА. В итоге за один вечер получился весьма не плохой усилитель, из того что было под рукой. Сразу заметил углубившеюся сцену, улучшение детализации..........

Можно для начинающего объяснить смысл замены транзисторов? Чем новые лучше? И что дает выставление тока покоя (вижу это во многих темах по твику усилителей).

Надо пересчитать параметры элементов усилителя,местных и общих ОС . Посмотреть в эмуляторе синус и импульс.Далее будет всё очень хорошо. Это полный аналог того,что я делал.Хотел описать по шагово ,что получалось, но командировки и лень обломали. Силовые цепи платы продублируйте. Я наращивал медью земляные и силовые дорожки.Выход к разъемам для динамиков напрямую проводами. Фильтр индуктивный в питание. Входные микросхемы на 2134. Потом пред. ламповый поставил. Я с питания начал,а далее везде.Ну и диф.каскад на других транзисторах.Его посчитал. Пришлось осваивать МСАП. Кучка исправных деталей осталась.

PS. Вообще на много мелочей меня натолкнул Alex. Уже описаны его рекомендации ,нового здесь ничего нет.
