Genesis ST100

Цитата:

---

Сообщение от dyno

И?

---

И всё.

Вот так человек всё сделает, подключит землю не туда, куда нужно, и...
Стоит ли тогда начинать?
На вашем фото в сообщении #64 тоже не видно, куда земля пошла...

Цитата:

---

Сообщение от dyno

Вот так человек всё сделает, подключит землю не туда, куда нужно, и...

---

ок.
Повторю еще раз. :)
Около входа есть земля - её и использовать.

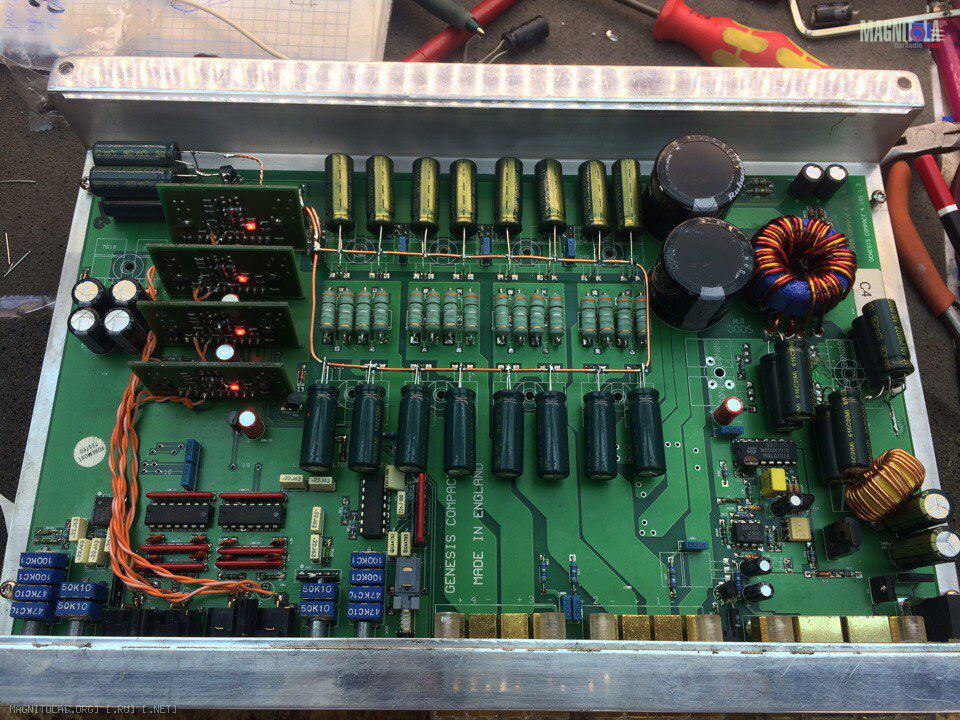

сделал по вашей инструкции... пока всё работает =) будем слушать.
Вложение 1092544
постоянка на выходе 20 мв... оставить ? или выводить? (до паяльника была 80)
ток покоя сейчас 9,3ма.(падение 2,8мв, на 0,3 Ом) есть смысл ставить переменник вместо 2к55 ?
Спасибо за мануал, и заранее за ответы =)

Цитата:

---

Сообщение от Temb)4

пока всё работает

---

Это радует. :)
Общий провод питания от дополнительных емкостей нужно тянуть в БП - на среднюю точку больших родных емкостей(сверлится плата и туда заводится провод).
При этом лучше разделять каналы - от каждого канала свою землю тянуть в БП.

Цитата:

---

Сообщение от Temb)4

постоянка на выходе 20 мв... оставить ?

---

В принципе ни чего страшного, но при вкл\выкл могут быть легкие щелчки. Если их нет, то и фик с ним.

Цитата:

---

Сообщение от Temb)4

ток покоя сейчас 9,3ма.(падение 2,8мв, на 0,3 Ом)

---

Сильно задирать ток покоя в этой схеме не стОит - неустойчиво работает.
Такой ток достаточен.

Цитата:

---

Сообщение от Aleksey

Это радует. :)
Общий провод питания от дополнительных емкостей нужно тянуть в БП - на среднюю точку больших родных емкостей(сверлится плата и туда заводится провод).
При этом лучше разделять каналы - от каждого канала свою землю тянуть в БП.

В принципе ни чего страшного, но при вкл\выкл могут быть легкие щелчки. Если их нет, то и фик с ним.

Сильно задирать ток покоя в этой схеме не стОит - неустойчиво работает.
Такой ток достаточен.

---

земля - уходит в общую точку.... там, за платками, а оттуда идёт широкая шина на плате до БП

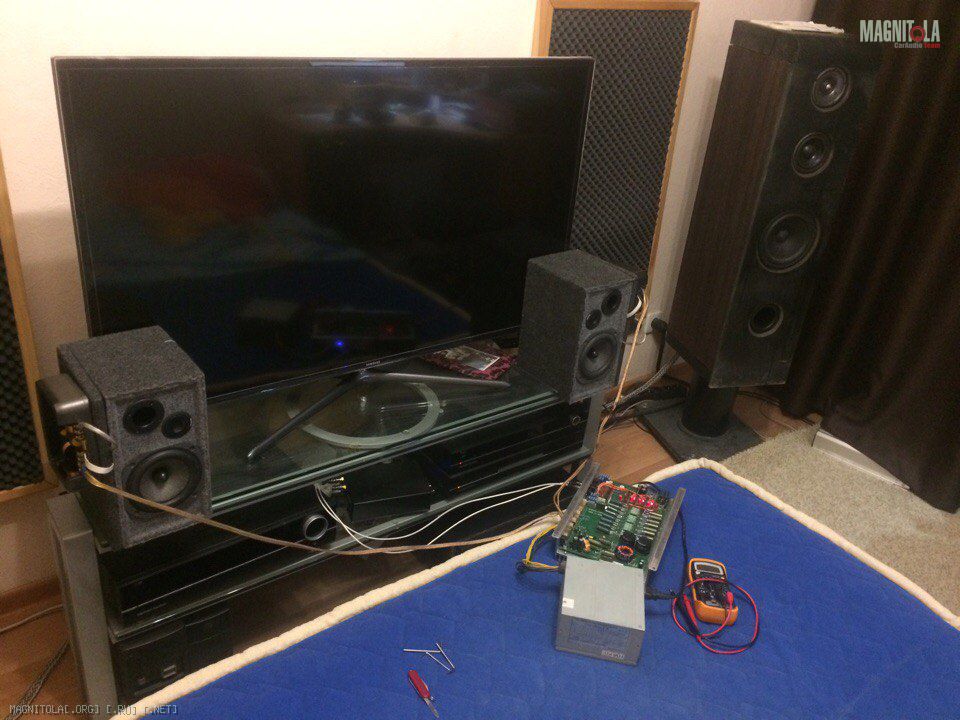

всё равно поднял ток до 15 ма ( 5мв падение), ввёл таки многооборотные переменники ... на всех резисторах разное падение, и разброс меня не радует, сейчас от 0,38 до 0,52, усилитель будет на сч вч использоваться, сейчас лежит на столе - час играет, температура корпуса 38-40*, пока полёт норальный =)
Вложение 1092642

Цитата:

---

Сообщение от Temb)4

земля - уходит в общую точку.... там, за платками, а оттуда идёт широкая шина на плате до БП

---

А надо прямо в БП, на емкости.
Но работать будет и так. :)

Цитата:

---

Сообщение от Temb)4

всё равно поднял ток до 15 ма ( 5мв падение)

---

Последи температурой, если сильно разогреваться не будет, то ок.

Цитата:

---

Сообщение от Temb)4

на всех резисторах разное падение, и разброс меня не радует, сейчас от 0,38 до 0,52, усилитель будет на сч вч использоваться

---

Разброс великоват, но в принципе пойдет. Чтобы был маленький надо подбирать транзисторы.

Греются транзисторы сильно на этих платках - как им помочь? радиаторы навесить? заменить транзисторы? уменьшить смещение?
вчера через полтора часа прослушивания на небольшой громкости отошёл один транзистор в дифкаскаде, тот что со стороны ООС ( пробило переход сток-исток) и дал постоянку -22 вольта на выходе... седня поменял на вский случай все 3....

Цитата:

---

Сообщение от Temb)4

Греются транзисторы сильно на этих платках - как им помочь? радиаторы навесить? заменить транзисторы? уменьшить смещение?

---

Там должны греться только предвыходные транзисторы. Да и родной фольги обычно достаточно для охлаждения. Правда она обычно сильно темнеет.
Можно фото платок? Что именно там делал?

Цитата:

---

Сообщение от Aleksey

Там должны греться только предвыходные транзисторы. Да и родной фольги обычно достаточно для охлаждения. Правда она обычно сильно темнеет.
Можно фото платок? Что именно там делал?

---

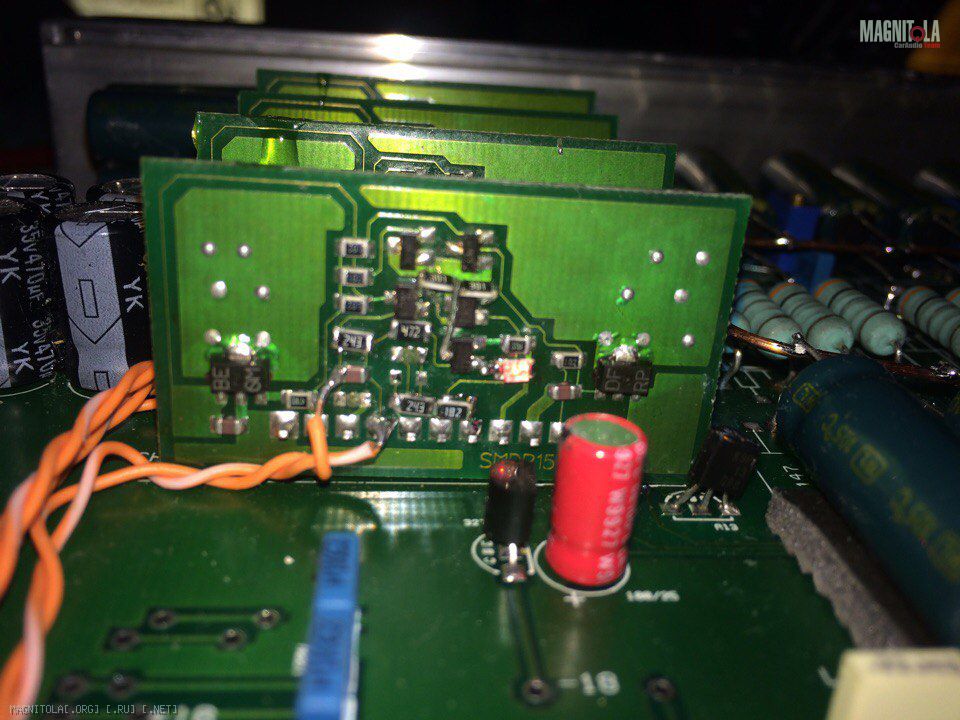

ссори, резкость не могу на телефон поймать..
Вложение 1092782
