Genesis ST100

При чем тут конденсаторы. Их поменять, и керамика нужна. Но нужно параметрический стаб менять на линейный.
Ток покоя выше - вот и греются сильнее ОУ.

Цитата:

---

Сообщение от AleksE

Вы имеете ввиду их питание ?

---

Да.

Цитата:

---

Сообщение от AleksE

Кстати Opa2134 чуть теплые ,в отличии от jrc . Не подскажете почему так ?

---

Ток покоя выходного каскада микросхемы несколько выше. Есть более "горячие" ОУ.

Цитата:

---

Сообщение от AleksE

Или у вас другой подход ?

---

Основные критерии построения источников питания описаны в справочниках..... "другие" подходы конечно же есть...Самое веселое в том ,что когда пытаешься дать объяснение почему поступил таким образом,начинают тыкать :black_eye:формулами и расчетами...убеждать в нарушении всех законов .. незнании .. еретичности и расшатывание фундаментальных основ....

Замена параметрического стабилизатора на линейный ,будет более оправданным шагом,нежели поиск "волшебного" ОУ ...

Цитата:

---

Сообщение от dyno

При чем тут конденсаторы. Их поменять, и керамика нужна. Но нужно параметрический стаб менять на линейный.
Ток покоя выше - вот и греются сильнее ОУ.

---

Цитата:

---

Сообщение от dyno

При чем тут конденсаторы. Их поменять, и керамика нужна

---

Не совсем понял.

Цитата:

---

Сообщение от dyno

нужно параметрический стаб менять на линейный

---

С завода стоят 7818/7918.

Цитата:

---

Сообщение от dyno

Ток покоя выше - вот и греются сильнее ОУ

---

Понятно , спасибо.

Цитата:

---

Сообщение от Rejekt

Да.


Ток покоя выходного каскада микросхемы несколько выше. Есть более "горячие" ОУ.



Основные критерии построения источников питания описаны в справочниках..... "другие" подходы конечно же есть...Самое веселое в том ,что когда пытаешься дать объяснение почему поступил таким образом,начинают тыкать :black_eye:формулами и расчетами...убеждать в нарушении всех законов .. незнании .. еретичности и расшатывание фундаментальных основ....

Замена параметрического стабилизатора на линейный ,будет более оправданным шагом,нежели поиск "волшебного" ОУ ...

---

Цитата:

---

Сообщение от Rejekt

Замена параметрического стабилизатора на линейный

---

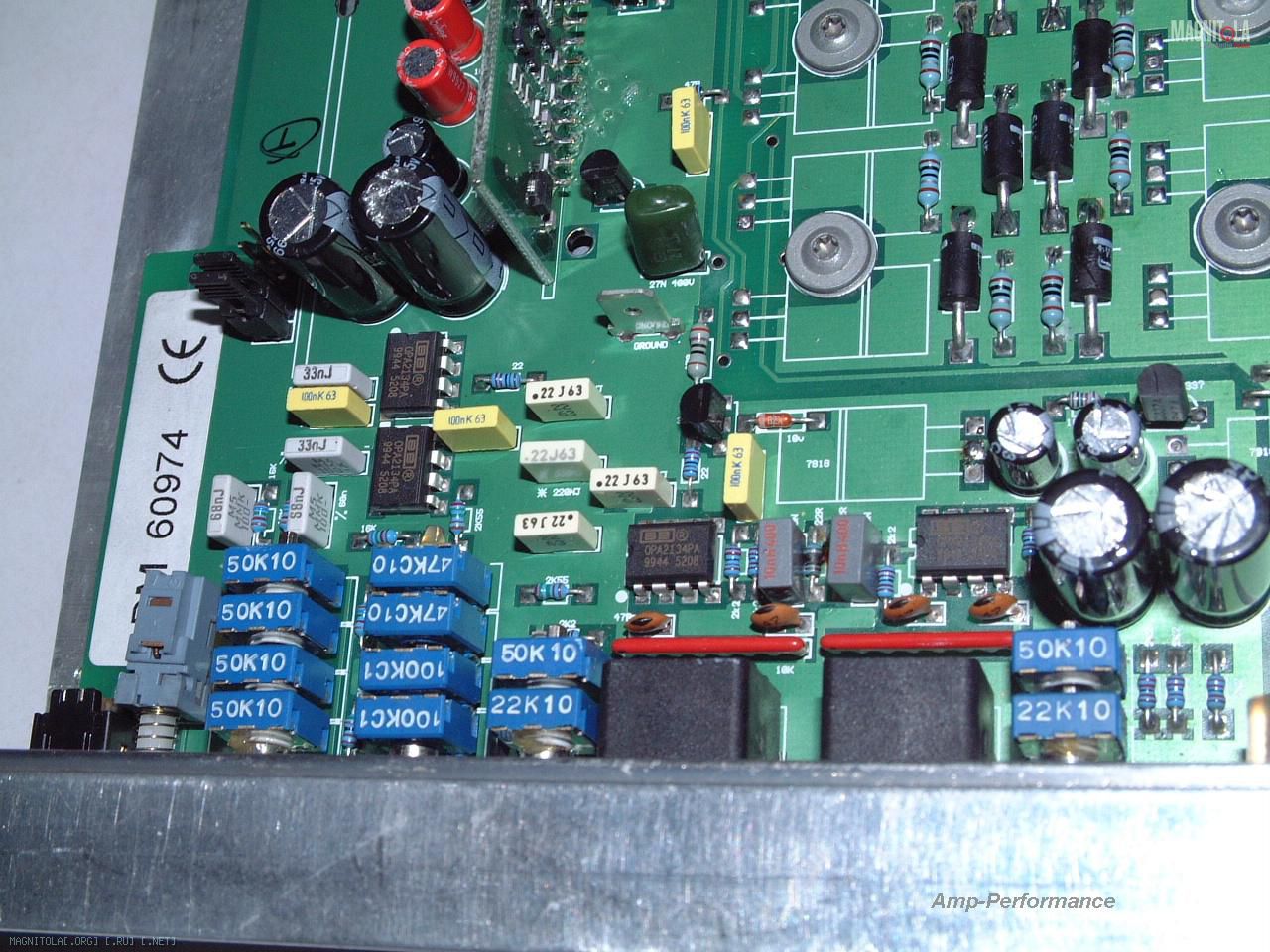

Вложение 1303467 Они есть уже, с обратной стороны платы стоят. Правее 7918 стоит,его немного видно.

Цитата:

---

Сообщение от Rejekt

Самое веселое в том ,что когда пытаешься дать объяснение почему поступил таким образом,начинают тыкать

---

Все мы люди и можем ошибаться , как те кто тыкает , так и те кого тыкают , это нормально . Если тыкают , меня это нисколько не напрягает . Я просто принимаю к сведению .

AleksE, тема про Гену 100, а вы про какой?

Если не забыл,то в 100 в минусовом плече нет стабилизатора.

Цитата:

---

Сообщение от dyno

AleksE, тема про Гену 100, а вы про какой?

---

Я про Dual Mono .

Цитата:

---

Сообщение от AleksE

Вы имеете ввиду их питание ?

---

В первую очередь да. Но там еще много чего можно "посмотреть".

Цитата:

---

Сообщение от AleksE

Как считаете стОит заменить конденсаторы в питании микросхем и зашунтировать их пленкой или керамикой np0 ?

---

Заменить да, но я против шунтов.

Цитата:

---

Сообщение от Aleksey

Но там еще много чего можно "посмотреть"

---

Что ещё можно посмотреть ?

Цитата:

---

Сообщение от Aleksey

Заменить да, но я против шунтов

---

На что на ваш взгляд лучше заменить , и стОит ли увеличивать их ёмкость ?

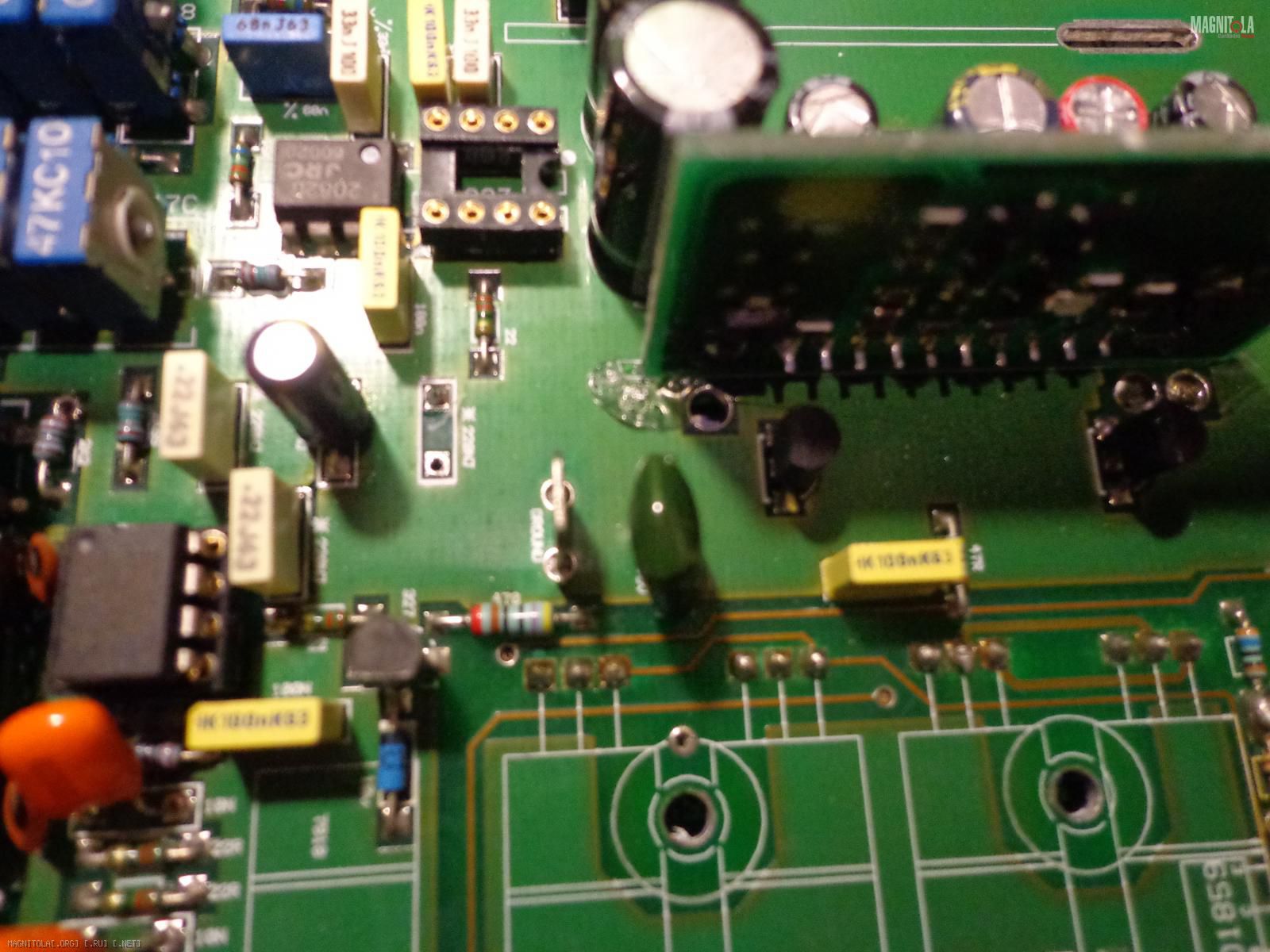

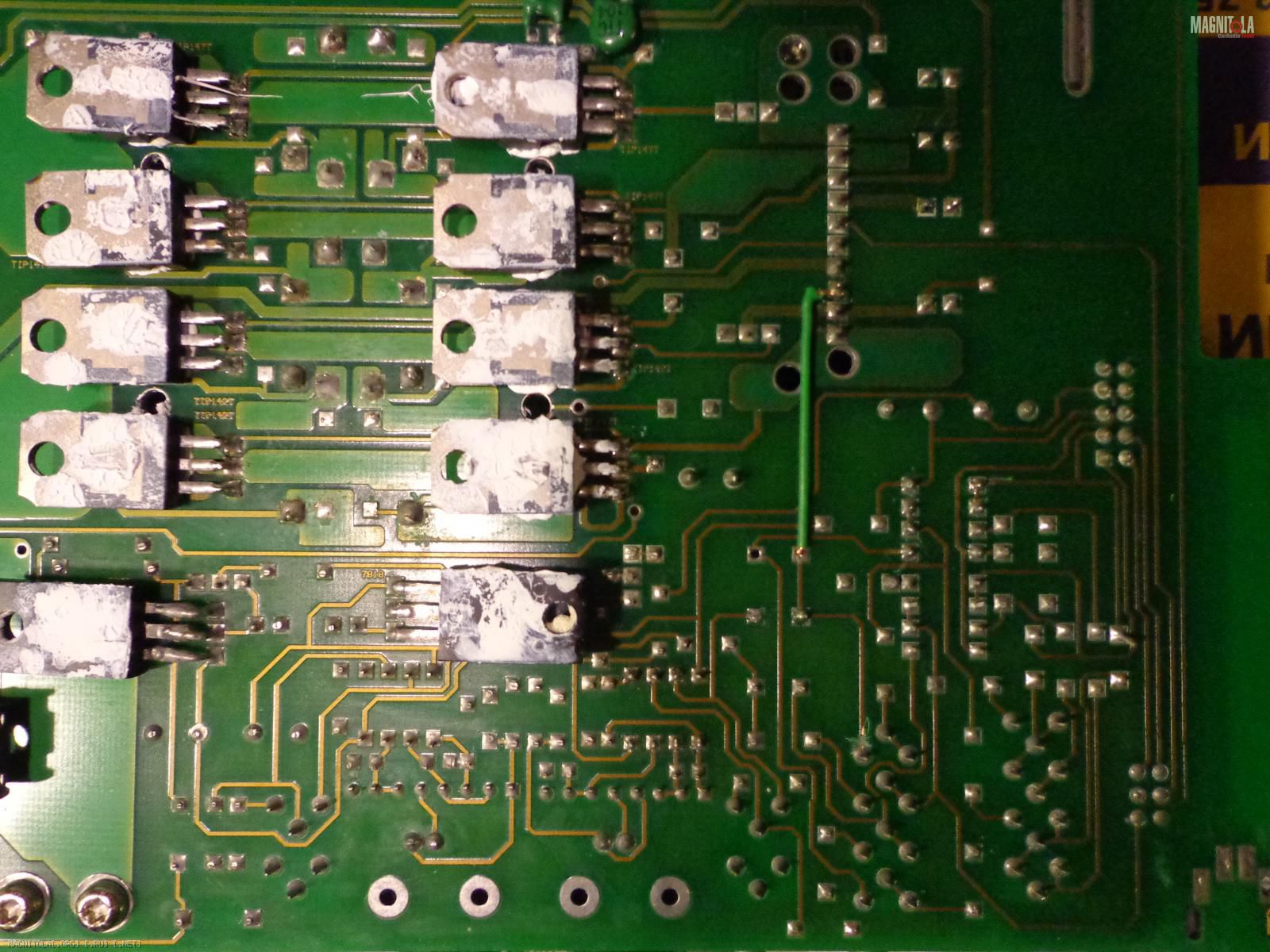

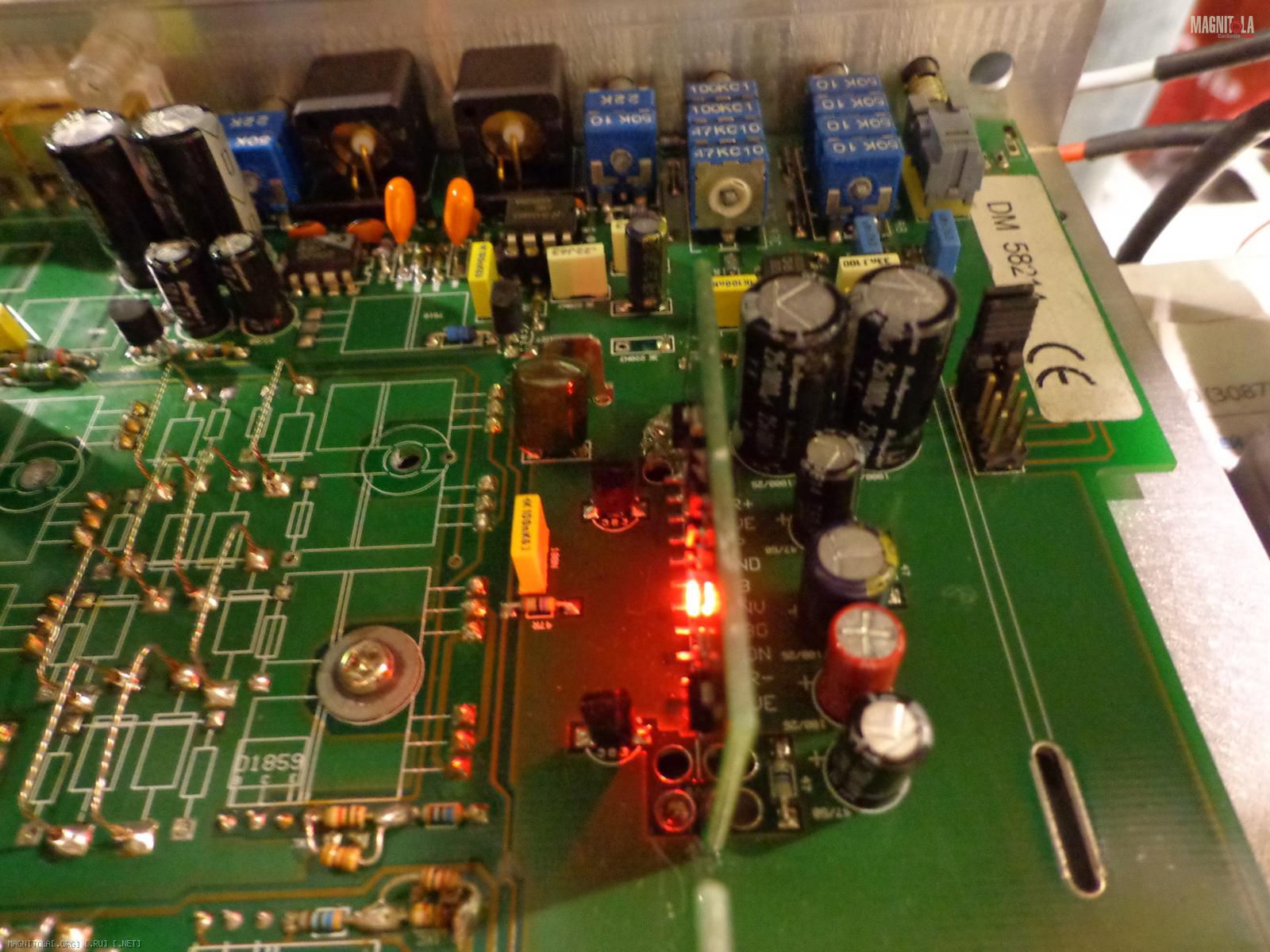

Переделал в правом канале ГСТ дифкаскада на красный светодиод и обошёл фильтр HPF , также входную микросхему поставил LME49860 . Оба входа теперь в неинвертирующем включении .Вложение 1316097Вложение 1316097 Больше ничего не делал пока . Сравнил с не переделанным каналом . Первые впечатления порадовали , глубины прибавилось .Вложение 1316093Вложение 1316095
