Доработка DLS A6

**Hertz66** · 06.02.2014 22:30

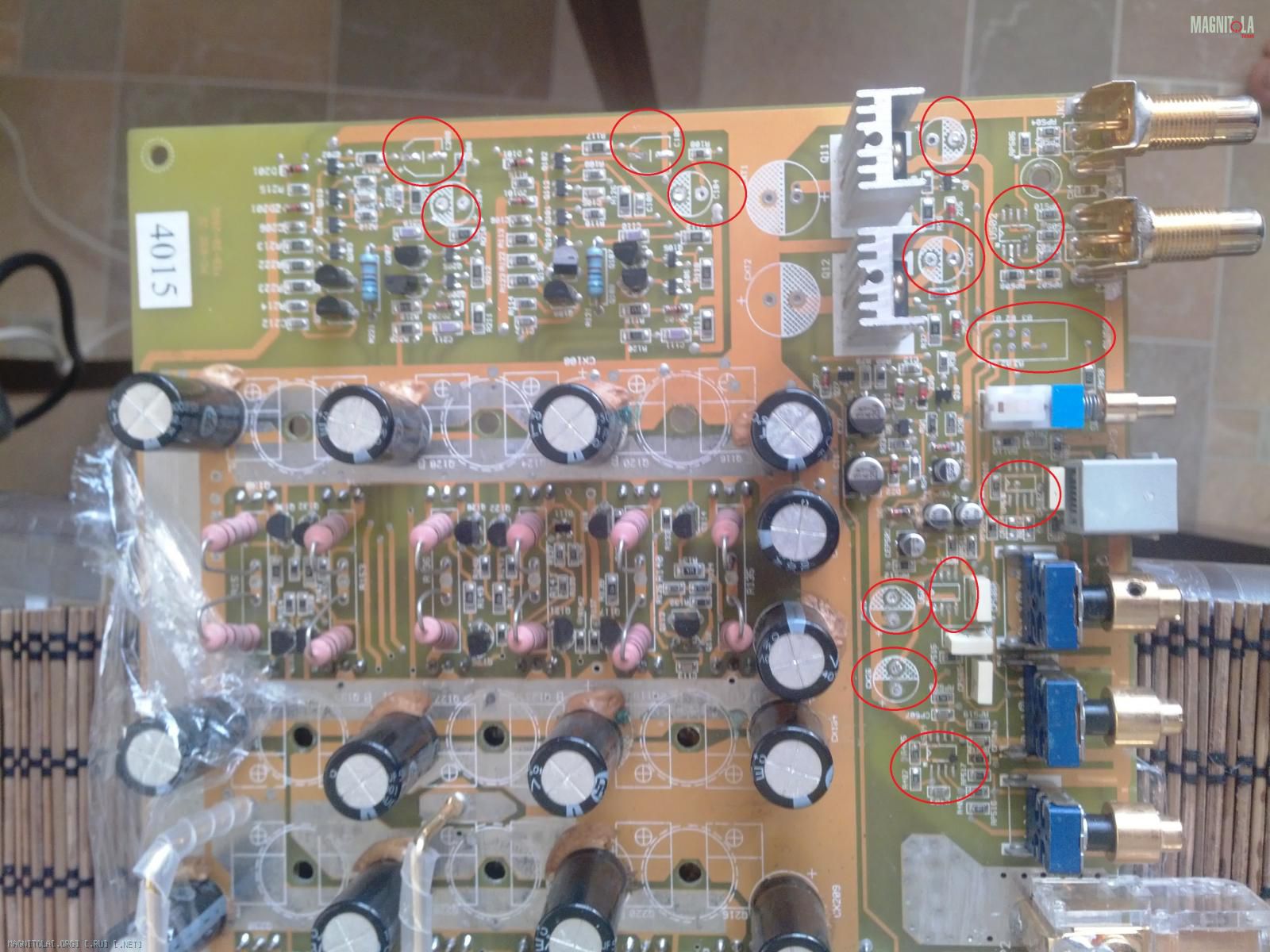

я вот что имел ввиду

**MAGNITOLA** · 06.02.2014 22:30

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Hertz66** · 06.02.2014 22:34

опять отошли от главного (((( я вход прямой хочу)

**Папа Карло** · 06.02.2014 22:50

Сообщение от Hertz66

я вот что имел ввиду

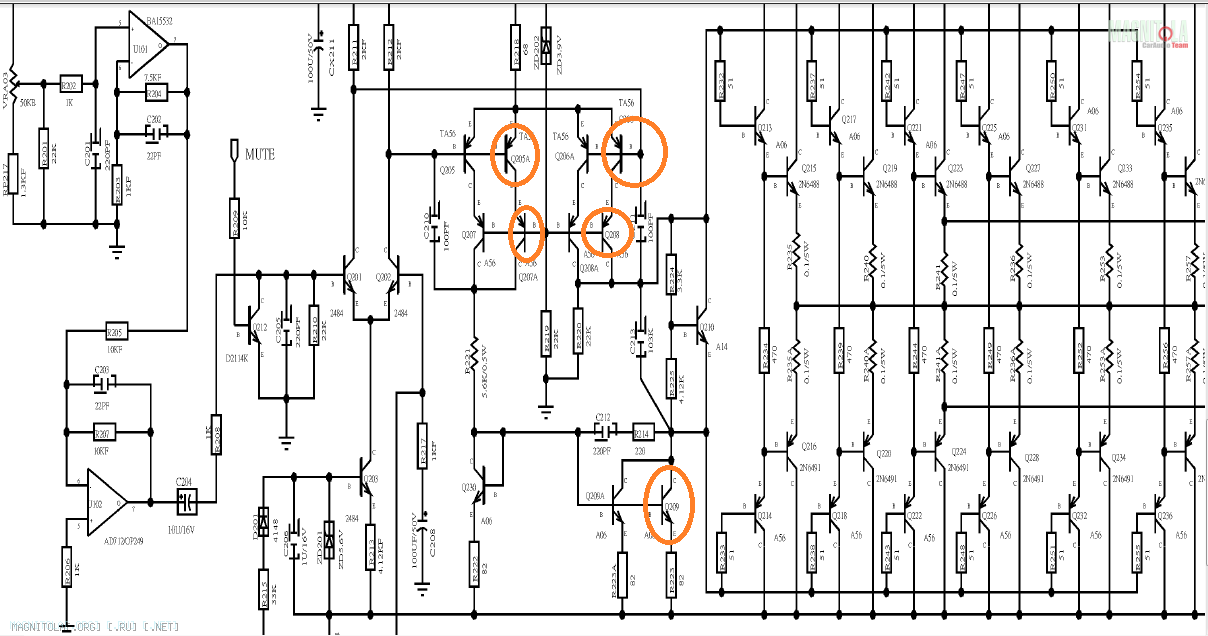

Зачем вы транзисторы кружками пометили?
И где вторая часть схемы???

**Hertz66** · 06.02.2014 23:08

Сообщение от Папа Карло

Зачем вы транзисторы кружками пометили?
И где вторая часть схемы???

А3 от а6 отличается вот этими 5 кружками)) схемы в пдф формате у меня.

**Папа Карло** · 06.02.2014 23:42

Сообщение от Hertz66

А3 от а6 отличается вот этими 5 кружками)) схемы в пдф формате у меня.

Это для того чтобы уменьшить шумы и увеличить ток раскачки выходного звена. В остальном там практически все одинакого. Ну что сказать... Гонють они там на длс по полной

**Hertz66** · 07.02.2014 08:07

я посмотрел это два смд ключа и маленькие транзисторы их тупо друг на друга можно припаять, может добавить? всетаки не мешало бы немножко сил ему добавить.

---------- Сообщение добавлено 07.02.2014 в 14:43 ----------

я все сделал, подключил, все отлично работает. но при включении вентилятора его слышно в сабвуфере, что делать?))

**Hertz66** · 07.02.2014 17:49

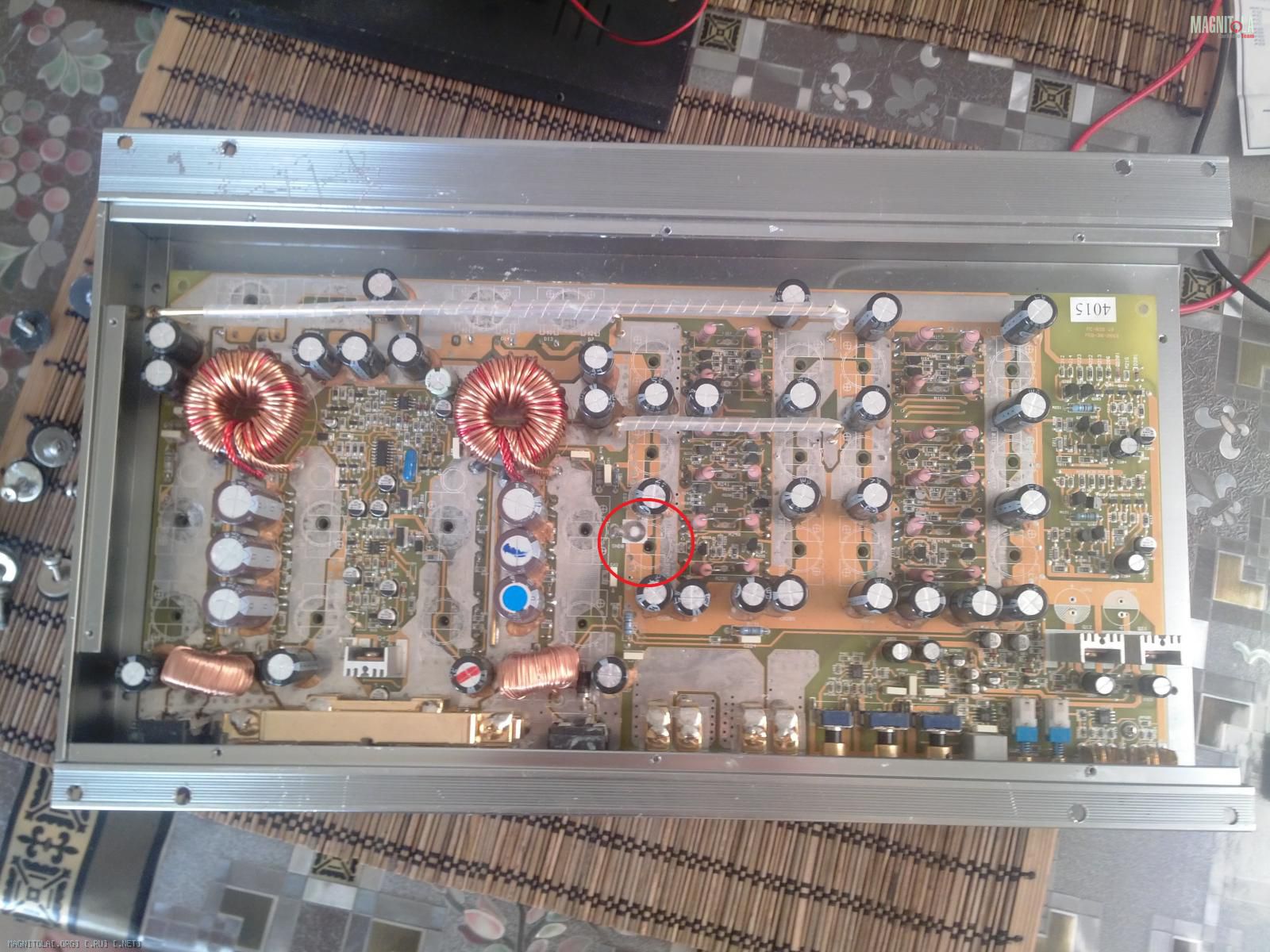

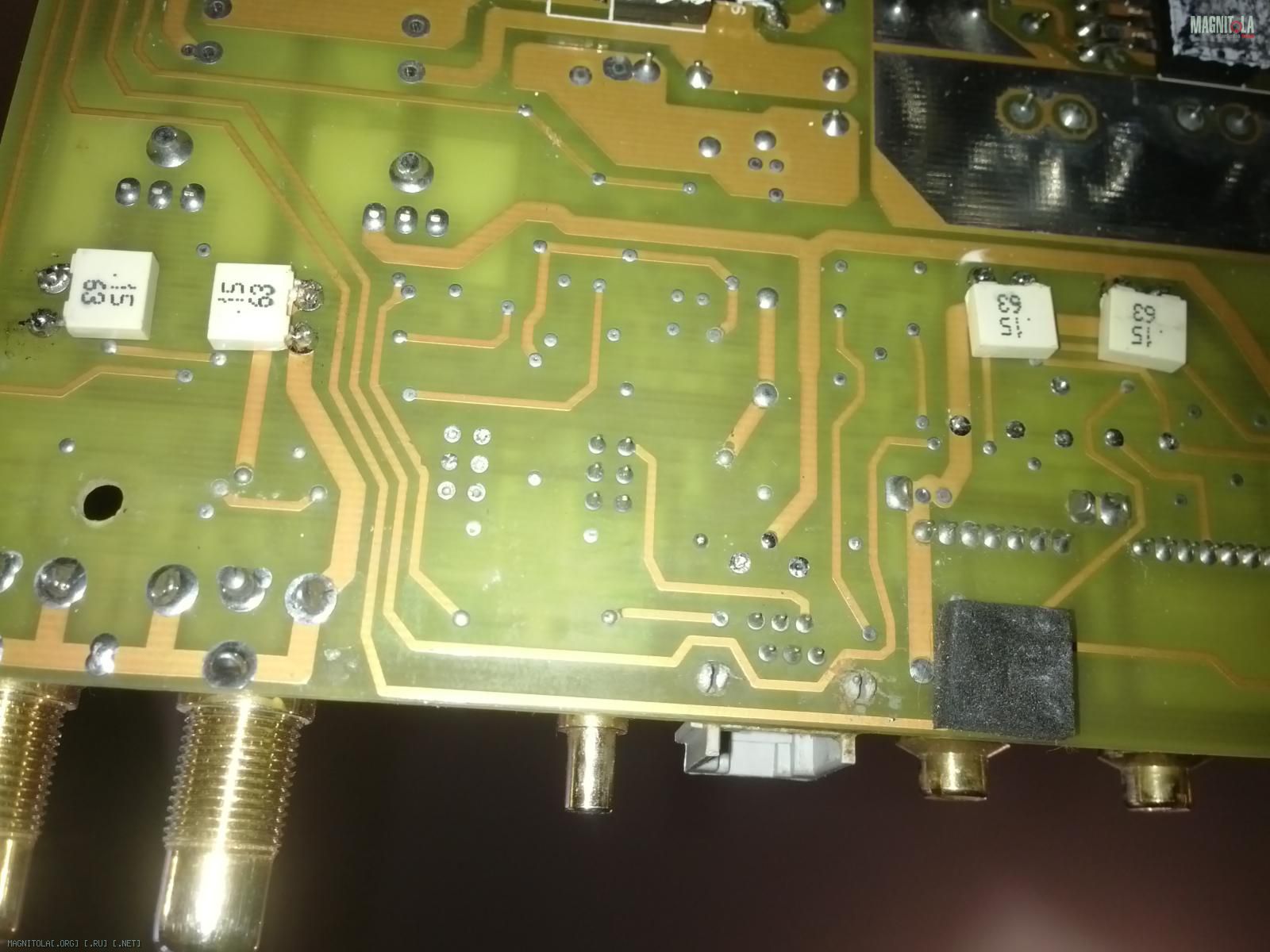

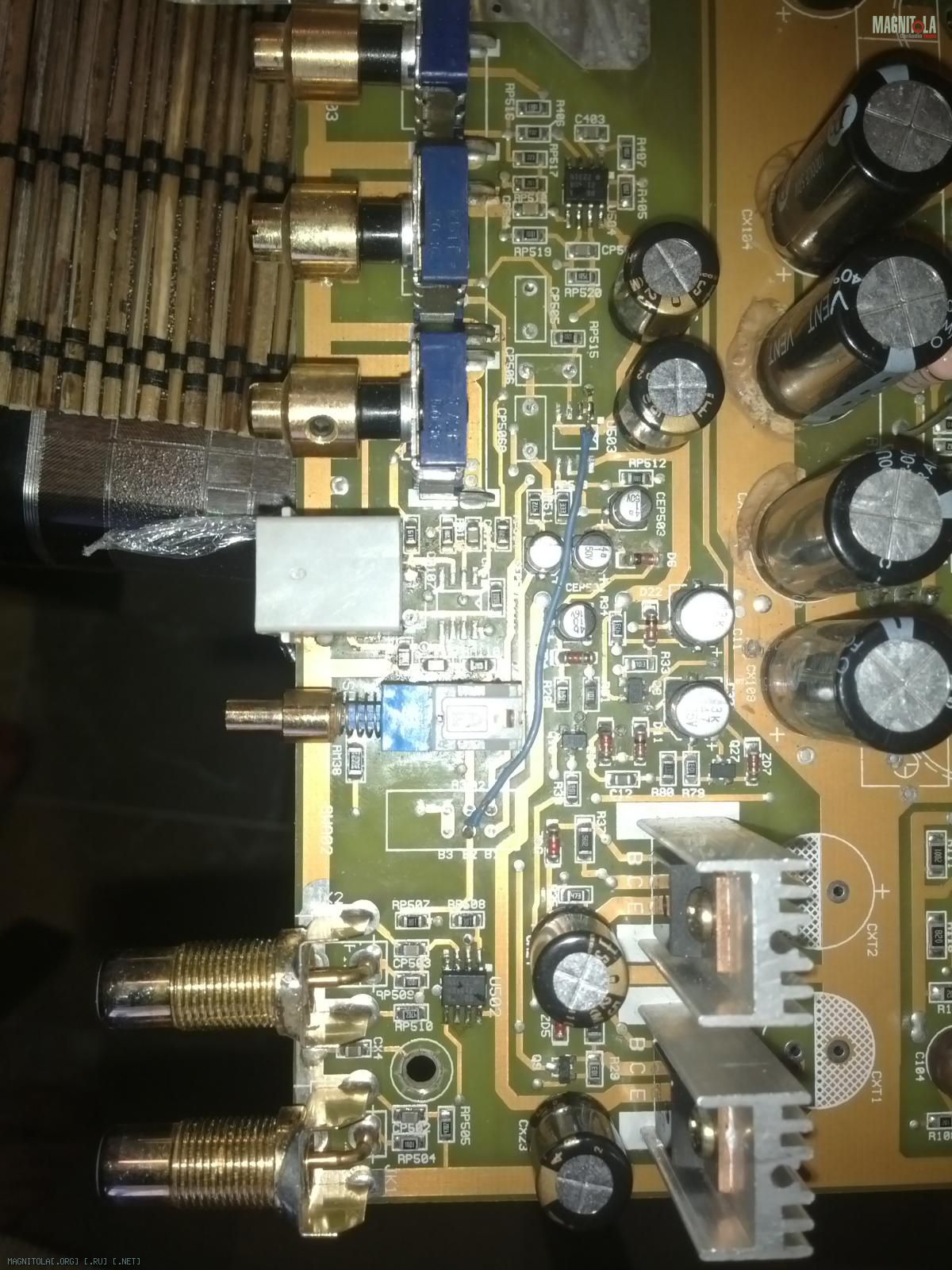

как то так получилось...

**Hertz66** · 07.02.2014 18:21

прошу еще всех помощи разъясните мне пожалуйста как (относительно земли или между ног кондера, диода и т.д), чем (пленка, керамика, тантал) и где (первичка, вторичка, питание ОУ, шотки, транзисторы) нужно шунтировать для защиты от помех? как определять емкость шунта? портят ли шунты звук во благо понижение шума? спасибо.

**Папа Карло** · 07.02.2014 20:00

Шунтируют обычно диоды... Параллельно диоду ставят пленку или керамику. Емкость в зависимости от тока потребления (чем больше потребление тем больше емкость) , но в вашем случае усилитель , загнаный в глубокий Б класс , а потому больше 0,1 мкф ставить нет смысла.

На счет шума вентилятора из динамика... Либо он искрит , либо неверно взято питание.

**Hertz66** · 07.02.2014 20:19

я запутался в одном болте который прижимает проводок. я его не под прокладку засунул а между прокладкой и шайбой тем самым посадил его на корпус, щас старые фотки смотрю он не на земле был
