Линейные выходы.

**enzof** · 23.03.2017 16:49

Здравствуйте. Спаял плату по схеме из первого поста. Подключил для пробы на вход первых двух каналов плеер, а на выход наушники. В наушниках тишина. Если сделать на плеере максимальную громкость, то что-то слышно, но очень тихо. В чем может быть причина? Еще не совсем понятно как реализована там средняя точка по питанию. Заранее спасибо.

**MAGNITOLA** · 23.03.2017 16:49

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**maisteroleg** · 23.03.2017 17:25

Сообщение от enzof

Еще не совсем понятно как реализована там средняя точка по питанию.

Резисторы R1и R2

Сообщение от enzof

что-то слышно, но очень тихо

На выходе резистор R5, 150 Ом.

**enzof** · 23.03.2017 17:54

Не понял, что значит фраза - на выходе резистор R5, 150 Ом? Объясните пожалуйста.

**Aleksey** · 23.03.2017 18:48

Сообщение от enzof

Объясните пожалуйста.

Сопротивление наушников сколько?

**enzof** · 23.03.2017 20:39

300 Ом

**Мичурин** · 23.03.2017 22:52

Друзья.

Выпаял линейники из JVC KD-R 441. Первый опыт, никогда до этого не делал подобного. Выпаявал собственно по методу как НЕ СОВЕТУЮТ делать.
То бишь, просто с микрухи через конденсаторы и вауля готово.
На микросхеме у меня 4 вольта на ножках.
Но. Никаких шумов, никаких наводок ни на заведенную ни на заглушенную нет и в помине!)
И да, межблочные кабели пока еще nonames стоят.
Идеально без наводок играет.
Может быть у меня получилось исключение из статистики. Интересно поэкспериментировать с альтернативными вариантами выводов линеек.

Нажмите на изображение для увеличения

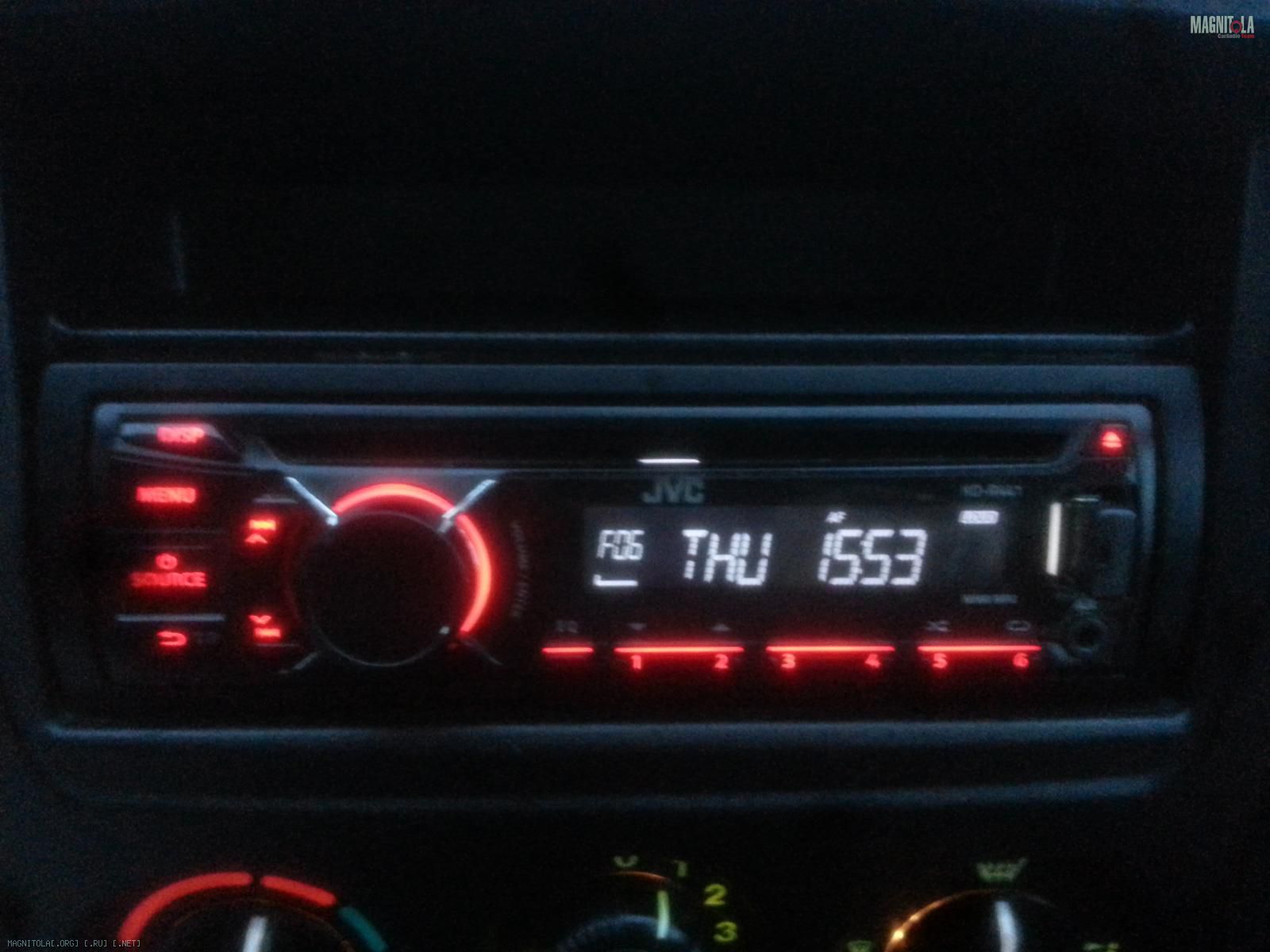

Название: 20161229_155307.jpg
Просмотров: 0
Размер: 139.7 Кб
ID: 1119104

Нажмите на изображение для увеличения
Название: 20170319_025135.jpg
Просмотров: 0
Размер: 388.4 Кб
ID: 1119106

Нажмите на изображение для увеличения

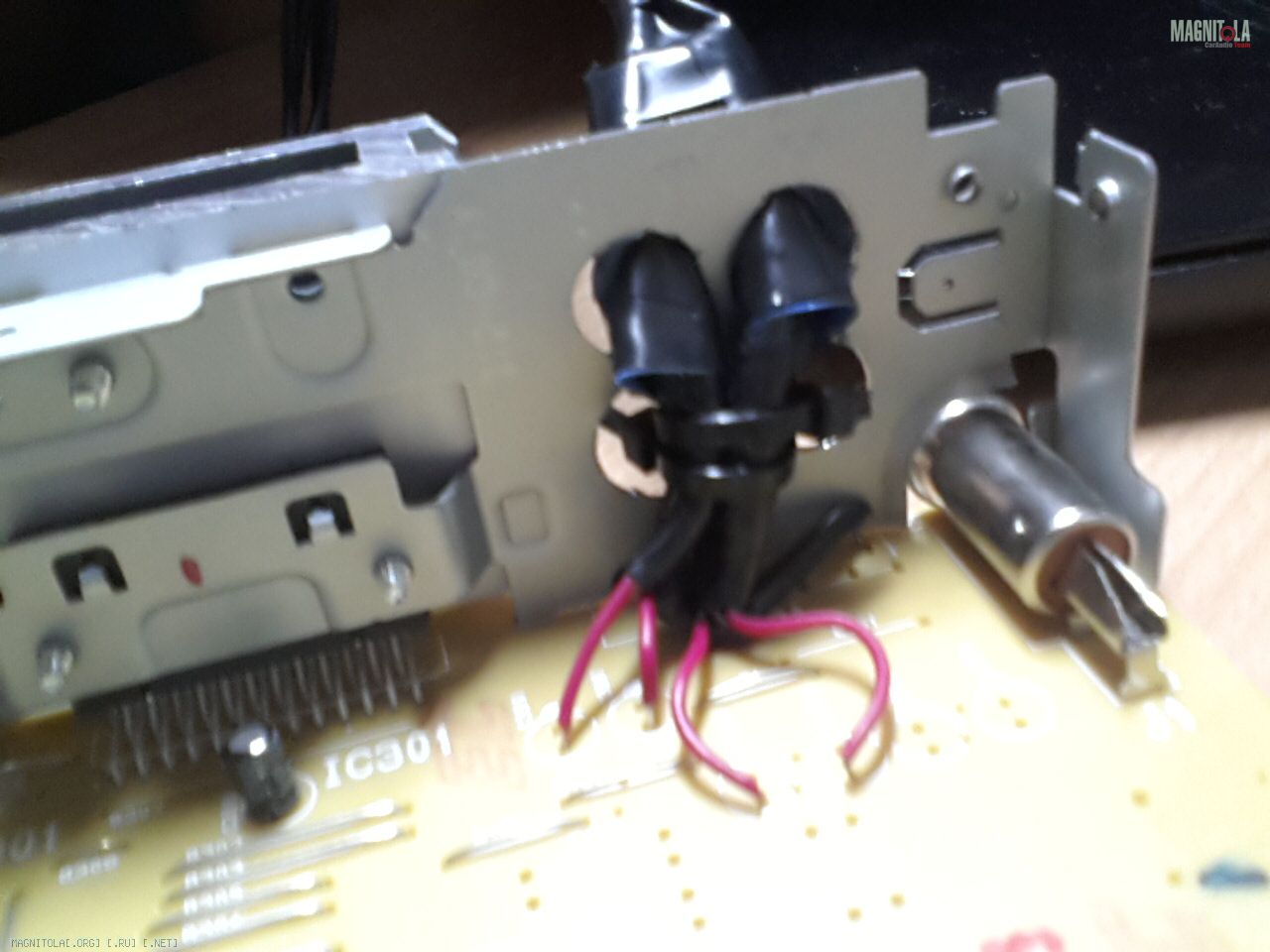

Название: 20170319_025150.jpg
Просмотров: 0
Размер: 301.7 Кб
ID: 1119108

Нажмите на изображение для увеличения
Название: 20170319_034006.jpg
Просмотров: 0
Размер: 368.3 Кб
ID: 1119110

Благодарю!

**Lexx69** · 24.03.2017 02:14

Мичурин, ну, как бы, здесь вопрос стоит о выпайке линеек из штатных голов, а там частенько, размаха сигнала недостаточно, да и прочие нюансы...

Сообщение от Мичурин

На микросхеме у меня 4 вольта на ножках.

с этого момента поподробнее, чем и как мерил?

**Мичурин** · 24.03.2017 11:35

Сообщение от Lexx69

Мичурин, ну, как бы, здесь вопрос стоит о выпайке линеек из штатных голов, а там частенько, размаха сигнала недостаточно, да и прочие нюансы...

с этого момента поподробнее, чем и как мерил?

Понял.

Сообщение от Lexx69

с этого момента поподробнее, чем и как мерил?

Не мерил. А поверил. Поверил data sheet....

**enzof** · 27.03.2017 18:30

Сообщение от enzof

Здравствуйте. Спаял плату по схеме из первого поста. Подключил для пробы на вход первых двух каналов плеер, а на выход наушники. В наушниках тишина. Если сделать на плеере максимальную громкость, то что-то слышно, но очень тихо. В чем может быть причина? Еще не совсем понятно как реализована там средняя точка по питанию. Заранее спасибо.

Подскажите в какую сторону искать? Может ли быть причина в некачественных конденсаторах? Использовал выводные танталовые конденсаторы.
