Линейные выходы.

**Aleksey** · 29.04.2017 00:01

Сообщение от iokhotin

скажите пожалуйста где или у кого мне можно приобрести усилитель линейного выхода для штатной магнитолы Mylink ?

Это не проблема - обращайтесь в личку.

---------- Сообщение добавлено 29.04.2017 в 00:05 ----------

Сообщение от tve

Я взял сигнал с двух усилителей (не инверсных) тыловых, проссумировал их через конденсаторы 2х10мкФ (min емкость, т.к. на выходе ус. Uпит/2) и резистивным делителем (два по 12кОм и на землю 2,3 кОм, средняя точка- выход,

Работать будет. Но зачем себя ограничивать?
Нормальные линейники будут гораздо лучше петь.

---------- Сообщение добавлено 29.04.2017 в 00:08 ----------

Сообщение от Lexx69

Посмотрел бы я как вы вытащите сигнал вот отсюда

Я пробовал.

Но клиент через пару недель сказал что якобы идет фон от всего на свете.
Попросил его подъехать, чтобы самому посмотреть.... недели три уже едет.
Так что, возможно, там хорошо получается.

**MAGNITOLA** · 29.04.2017 00:01

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**tve** · 29.04.2017 04:58

Сообщение от Lexx69

К сожалению, это возможно именно в Вашей магнитоле... и Вы совсем видимо не в курсе, что на ТДАшку может приходить уже отфильтрованный сигнал...
Посмотрел бы я как вы вытащите сигнал вот отсюда

Вложение 1131618 Вложение 1131620 Вложение 1131622 Вложение 1131624 Вложение 1131626 Вложение 1131628

В общем то предположения не особо интересны. Штатные магнитолы требуют индивидуального подхода.

**diks13** · 29.04.2017 08:40

Сообщение от tve

Очень часто форумчане не осознают как надо при "твиках штаток" организовывать землю слабых сигналов и их экранирование. Отсюда ложные выводы.

Так я бы с радостью сделал бы как вы говорите, и я действительно не осознаю как надо это сделать в моем случае.
У вас есть опыт, подскажите как и я с удовольствием это все проверю.
Что для этого надо ?

**tve** · 29.04.2017 10:23

Сообщение от diks13

Так я бы с радостью сделал бы как вы говорите, и я действительно не осознаю как надо это сделать в моем случае.
У вас есть опыт, подскажите как и я с удовольствием это все проверю.
Что для этого надо ?

Надо для начала найти мануал на вашу модель магнитолы, обязательно с электрической принципиальной схемой. И скинь в личку, я посмотрю что можно предложить.

**Lexx69** · 29.04.2017 14:30

Aleksey, не, у меня получилось без фона... а вот с корректной работой ремоута пришлось здорово повозиться...

**Aleksey** · 29.04.2017 18:16

Сообщение от tve

Надо для начала найти мануал на вашу модель магнитолы, обязательно с электрической принципиальной схемой.

Для поиска выходов на акустику нужна схема?
Они ж, вроде, есть на разъеме.
Или ты хочешь сделать "линейный выход" внутри ГУ(тут опять же схема не нужна) и по межблокам тащить в багажник?
Тогда это в двойне абсурдная идея.
Интересно было бы услышать\увидеть пояснения.

**diks13** · 30.04.2017 08:33

Сообщение от tve

Надо для начала найти мануал на вашу модель магнитолы, обязательно с электрической принципиальной схемой. И скинь в личку, я посмотрю что можно предложить.

Ок! завтра выходной, займусь этим делом.

**tve** · 30.04.2017 09:23

Сообщение от Aleksey

Для поиска выходов на акустику нужна схема?
Они ж, вроде, есть на разъеме.
Или ты хочешь сделать "линейный выход" внутри ГУ(тут опять же схема не нужна) и по межблокам тащить в багажник?
Тогда это в двойне абсурдная идея.
Интересно было бы услышать\увидеть пояснения.

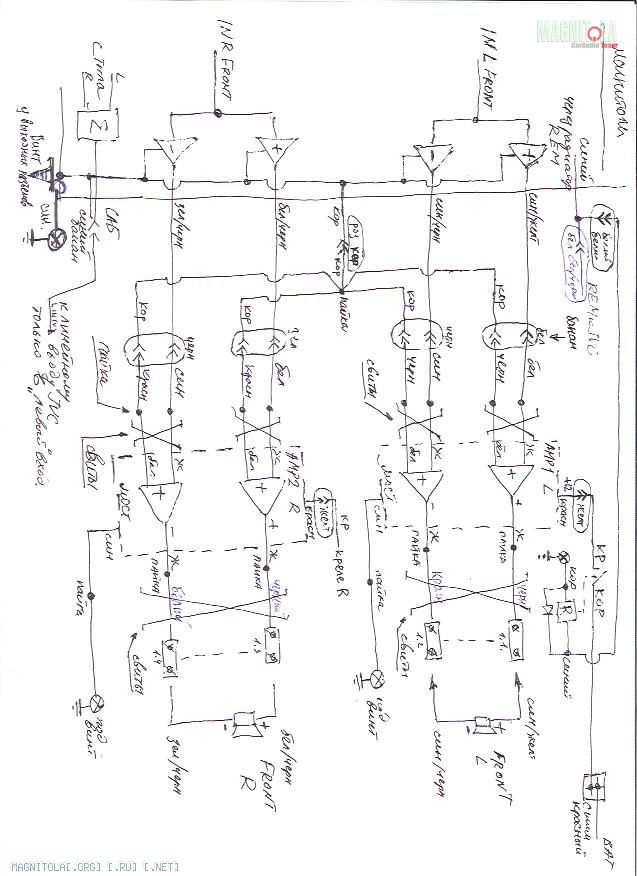

Схема нужна для понимания что производитель установил перед УМ. А выход с УМ конечно понятен, но этого мало. Вот в этом и кроется отторжение такого снятия сигнала на внешние усилители. Присутствует ограничение по НЧ (особенно тыловые каналы), возможна присутствует коррекция по СЧ и ВЧ в регуляторе громкости (это делают под АЧХ штатных динамиков), перечисленное надо устранить. Так же в штатных устройствах имеются буферные усилители (для нави, теле и прочего) своими выходами подцепленны в сигнальную цепь, их так же стоит отключить. Лично мне не нравиться в TDA отсутствие возможности изменить Кус. , он выбран 26dB (20раз), поэтому надо применять делитель напряжения. К вечеру прикреплю свою функциональную схему, многое станет видно.

Нажмите на изображение для увеличения
Название: Функц схема 001.jpg
Просмотров: 0
Размер: 82.3 Кб
ID: 1131868

Так как Алексей не учитывает все выше написанное мной, я бы особо не доверял его схемотехническому решению, так как он предлагает решение в "лоб" которое достаточно бездумно (без понимания схемотехники конкретного ГУ).

**Lexx69** · 30.04.2017 15:12

tve, я бы так не сказал, так как решение Алексея достаточно универсально, так как на 99% штатных ГУ сервисмануала найти невозможно. Это во первых, а во вторых, нет смысла изобретать велосипед каждый раз...
Хотя 100% универсального решения увы нет.
