Линейные выходы.

Сообщение от Aleksey

Если хочешь у меня есть такие платы, но без контроллера.

Выложи если не сложно

Сообщение от gep2005

Выложи если не сложно

По этому поводу я уже говорил.
Такую плату в домашних условиях не сделаешь и запаять будет очень не просто.

Сообщение от Aleksey

Такую плату в домашних условиях не сделаешь и запаять будет очень не просто.

Прости не понял. В чем именно сложность?

Сообщение от gep2005

В чем именно сложность?

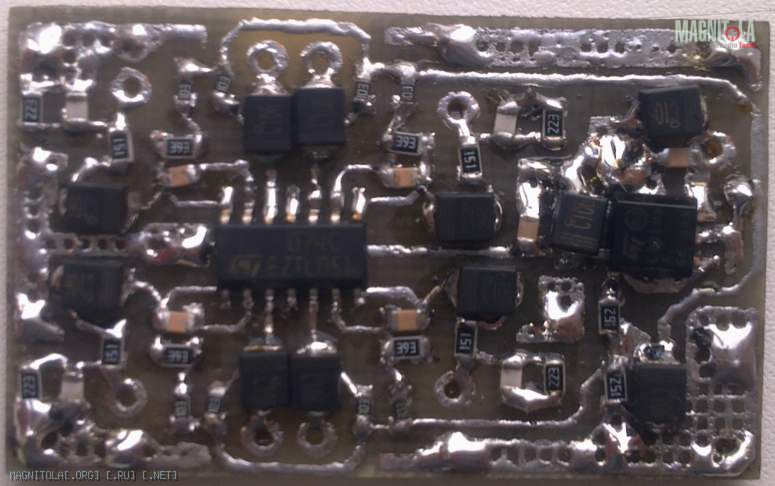

Не так красиво как у тебя, но ... главное что работает. Огромное спасибо. Наконец-то появился звук. А то я сам как попало вывел лин. выходы - не было звучания, низов нет вместо них подхрюкивания. А теперь небо и земля.

PS В постах выше выкладывал файл Sprint Layout'а. В нем ошибка - тл-ка стоит наоборот. Исправляюсь. LinOut_4_2.rar

Замечательно, что в конце концов получилось полезное устройство! Рад за вас. Самое главное - движение вперёд.
Для одного устройства более чем достаточно.

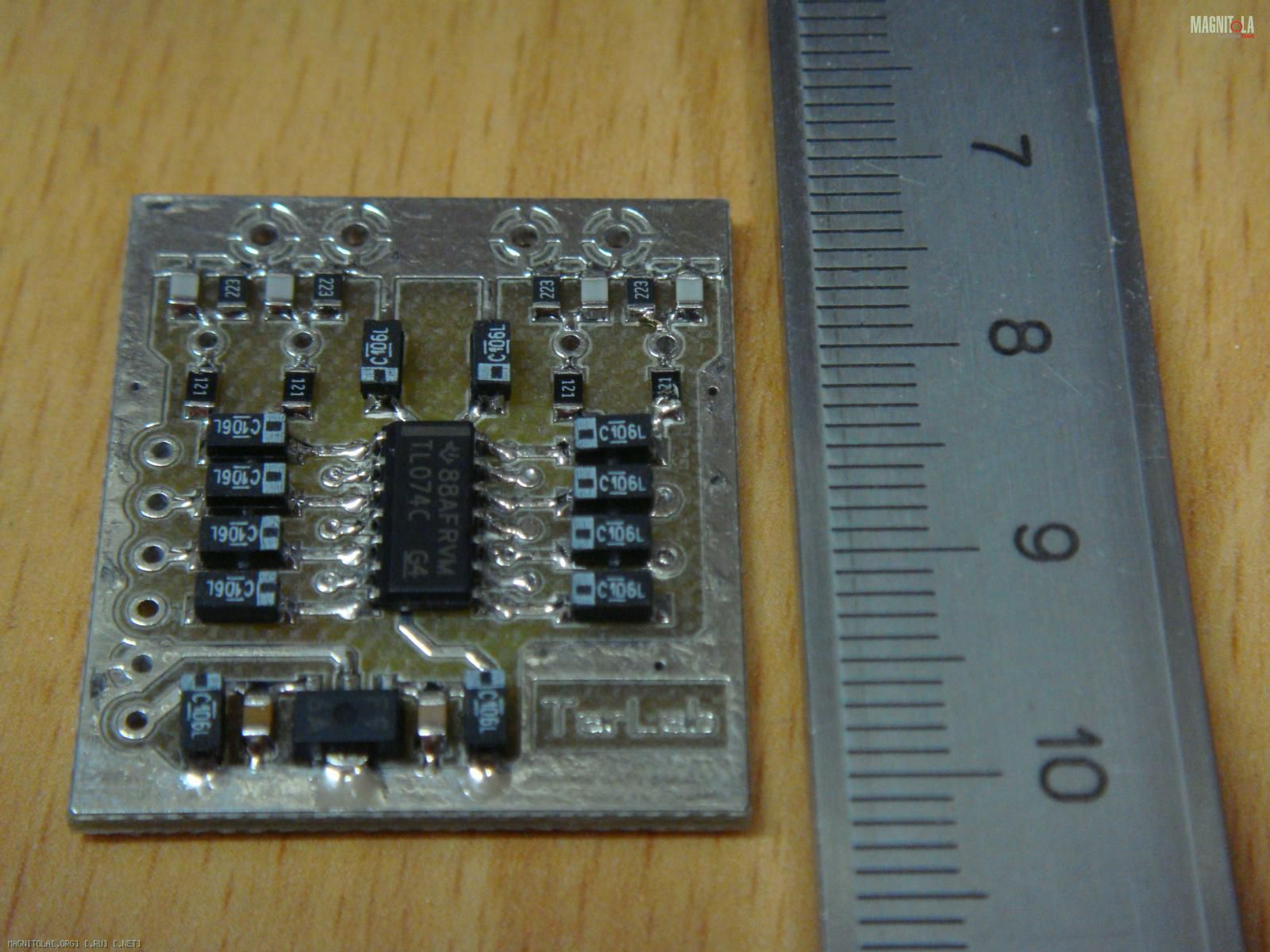

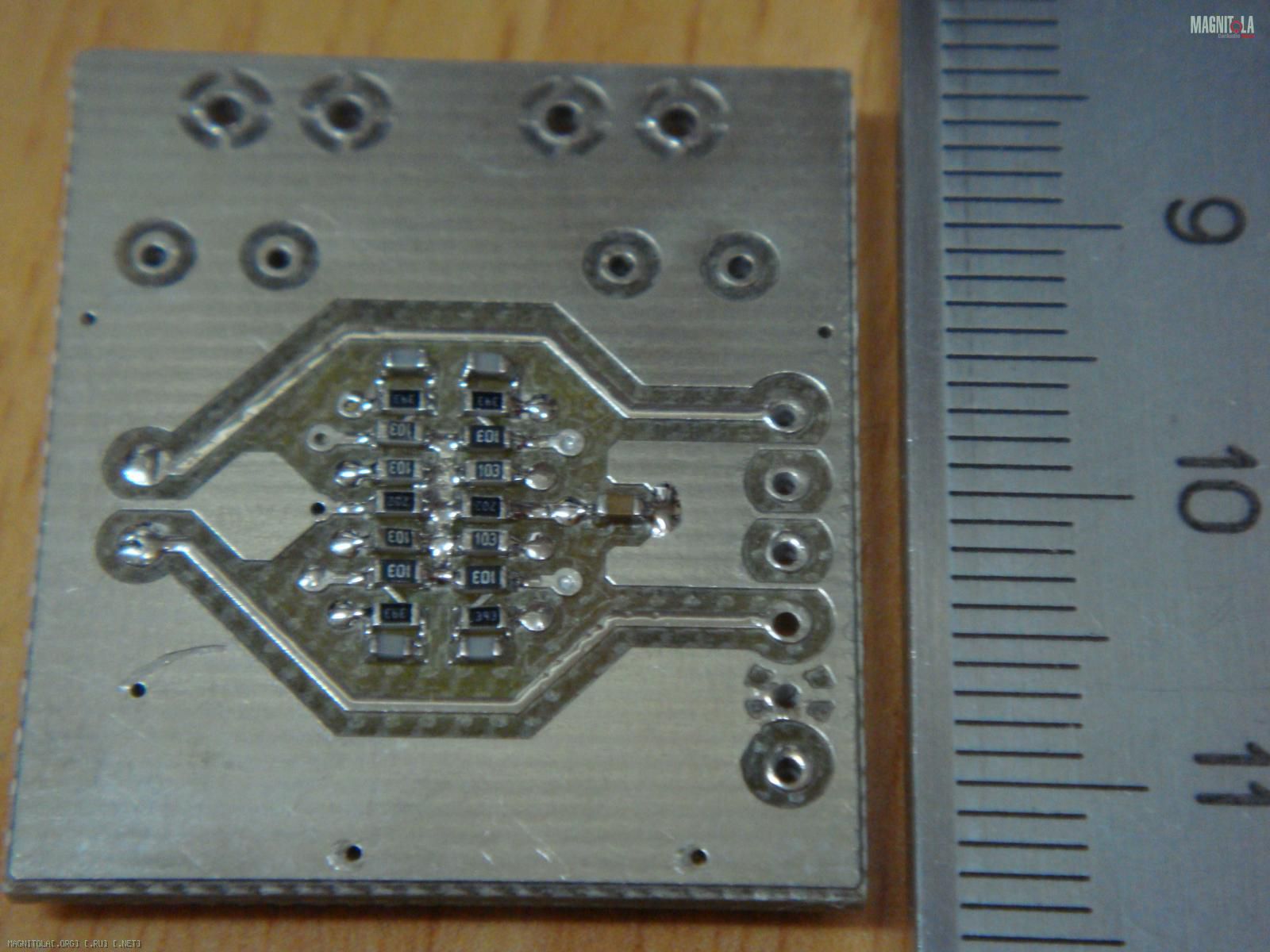

Платы Алексея вообще шедевр по точности и аккуратности, мне до него расти и расти.
В дальнейшем для того, чтобы не было ошибок при изготовлении плат, рекомендую забыть про рисовалку Спринт и освоить нормальный пикад.

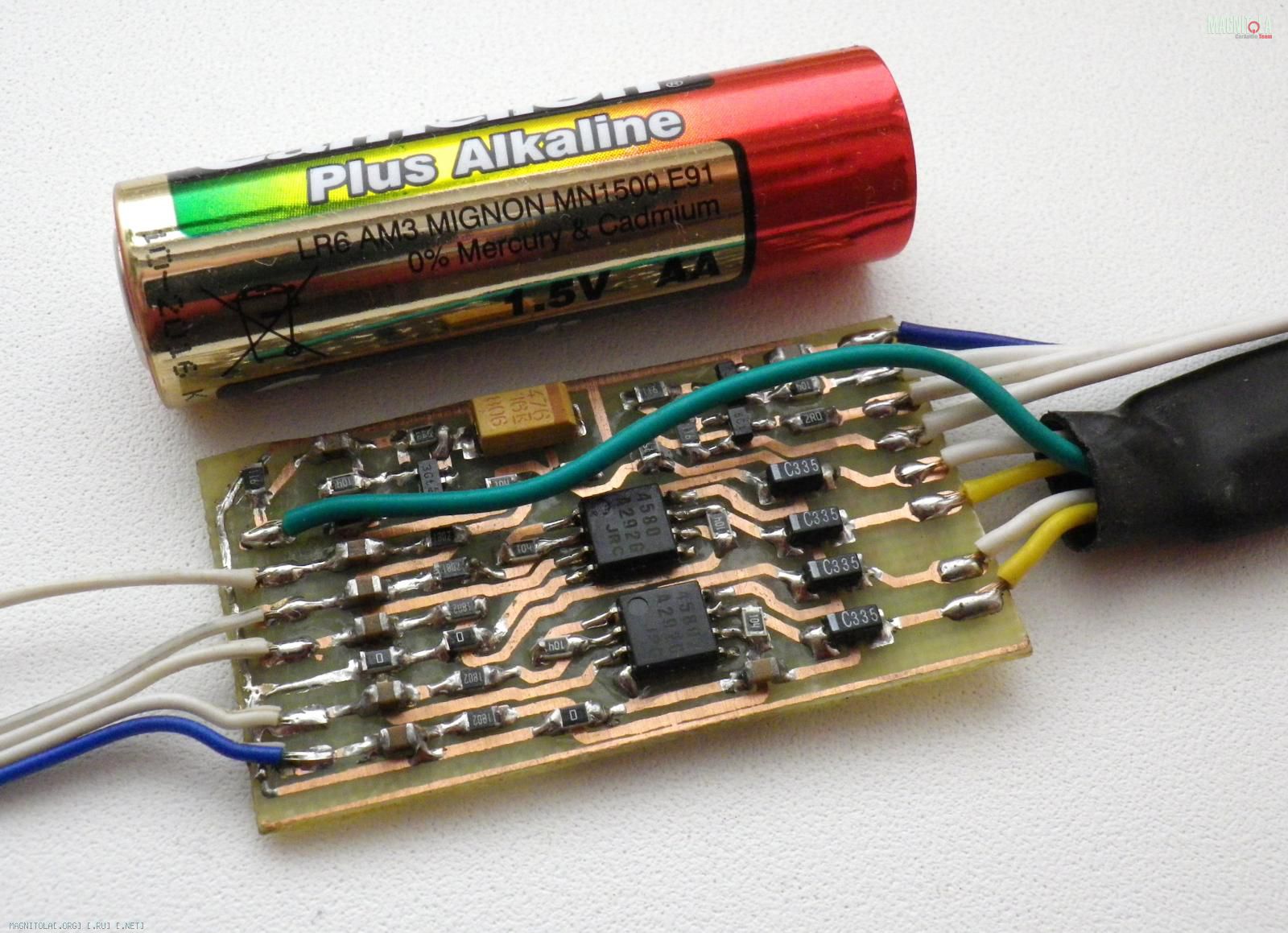

Для сравнения - фото платы линейного выхода с незаземлённым входом и выходом. Плата без переходов и отверстий, с двумя СМД перемычками, односторонняя.

Такие платы уже два года ставлю в магнитолы.

P.S. Для многих эта тема будет очень полезной. Ведь даже если не умеешь, но хочешь научиться - в конце концов всё сделаешь!

Сообщение от gep2005

Не так красиво как у тебя, но ... главное что работает. Огромное спасибо. Наконец-то появился звук. А то я сам как попало вывел лин. выходы - не было звучания, низов нет вместо них подхрюкивания. А теперь небо и земля.

PS В постах выше выкладывал файл Sprint Layout'а. В нем ошибка - тл-ка стоит наоборот. Исправляюсь. LinOut_4_2.rar

Ну чтож.... Принимай поздравления!
Небольшие замечания по плате.
Когда паяешь надо использовать поменьше припоя и побольше флюса тогда пайка будет выглядеть
более аккуратной. Когда лудишь вручную надо стараться как можно меньше использовать припоя и, опять же,
побольше флюса т.е. надо добиваться очень тонкого слоя припоя(лужения) для того чтобы сигнал шел в основном
не по припою, а по меди. Ну и еще раз повторюсь(в который раз....) - после пайки надо обязательно хорошо мыть плату
от остатнов флюса и продуктов пайки! Можно мыть ацетоном, спиртом, растворителем.... Я пользуюсь специальными
жидкостями для промывки плат. Они есть на щелочной основе, есть на спиртовой, мне больше нравяться щелочные.

---------- Сообщение добавлено 07.08.2012 в 16:45 ----------

Сообщение от Garmin

В дальнейшем для того, чтобы не было ошибок при изготовлении плат, рекомендую забыть про рисовалку Спринт и освоить нормальный пикад.

Не могу согласиться с этим. В спринте есть все что нужно радиолюбителю для изготовления плат. Да, он менее богат на функции чем пикад, но для "домашнего" использования его хватает с головой.

P.S. Сам пользуюсь спринтом.

Сообщение от Aleksey

Ну чтож.... Принимай поздравления!
Небольшие замечания по плате.
Когда паяешь надо использовать поменьше припоя и побольше флюса тогда пайка будет выглядеть
более аккуратной. Когда лудишь вручную надо стараться как можно меньше использовать припоя и, опять же,
побольше флюса т.е. надо добиваться очень тонкого слоя припоя(лужения) для того чтобы сигнал шел в основном
не по припою, а по меди. Ну и еще раз повторюсь(в который раз....) - после пайки надо обязательно хорошо мыть плату
от остатнов флюса и продуктов пайки! Можно мыть ацетоном, спиртом, растворителем.... Я пользуюсь специальными
жидкостями для промывки плат. Они есть на щелочной основе, есть на спиртовой, мне больше нравяться щелочные.

Спасибо! Буду стараться.

Сообщение от Aleksey

Не могу согласиться с этим. В спринте есть все что нужно радиолюбителю для изготовления плат. Да, он менее богат на функции чем пикад, но для "домашнего" использования его хватает с головой.

P.S. Сам пользуюсь спринтом.

Мне она тоже нравиться. Хотя с авто-трассировщиками тож разобраться не помешает.

Сообщение от gep2005

Хотя с авто-трассировщиками тож разобраться не помешает.

Если схема простая и качество её работы не волнует, то можно воспользоваться автотрассировщиком(в спринте он есть).
Если дело касается звука, то лучше в ручную разводить т.к. много нюансов которые не учитывает автомат.

Сообщение от Aleksey

Если дело касается звука, то лучше в ручную разводить т.к. много нюансов которые не учитывает автомат.

А не могли бы хотябы самые важные моменты привести. Всегда это интересовало, но доходчиво объяснить некому.
