Выложи если не сложно
Вид для печати
Не так красиво как у тебя, но ... главное что работает. Огромное спасибо. Наконец-то появился звук. А то я сам как попало вывел лин. выходы - не было звучания, низов нет вместо них подхрюкивания. А теперь небо и земля.

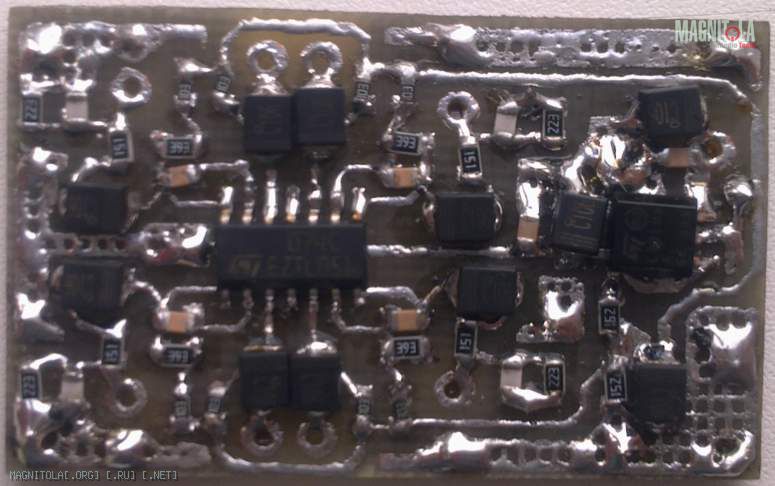

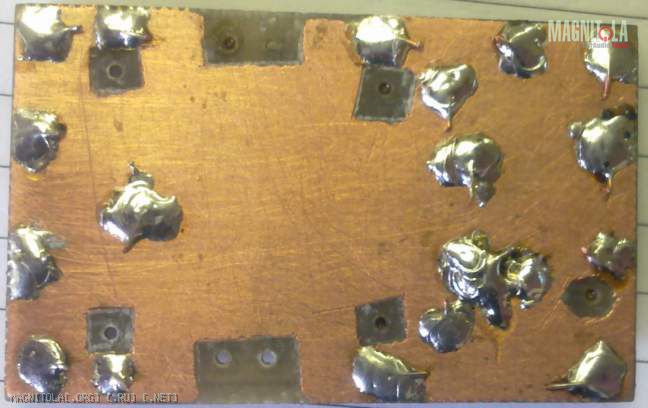

Вложение 257912Вложение 257914
PS В постах выше выкладывал файл Sprint Layout'а. В нем ошибка - тл-ка стоит наоборот. Исправляюсь. Вложение 257916
Замечательно, что в конце концов получилось полезное устройство! Рад за вас. Самое главное - движение вперёд.
Для одного устройства более чем достаточно.
Платы Алексея вообще шедевр по точности и аккуратности, мне до него расти и расти.
В дальнейшем для того, чтобы не было ошибок при изготовлении плат, рекомендую забыть про рисовалку Спринт и освоить нормальный пикад.

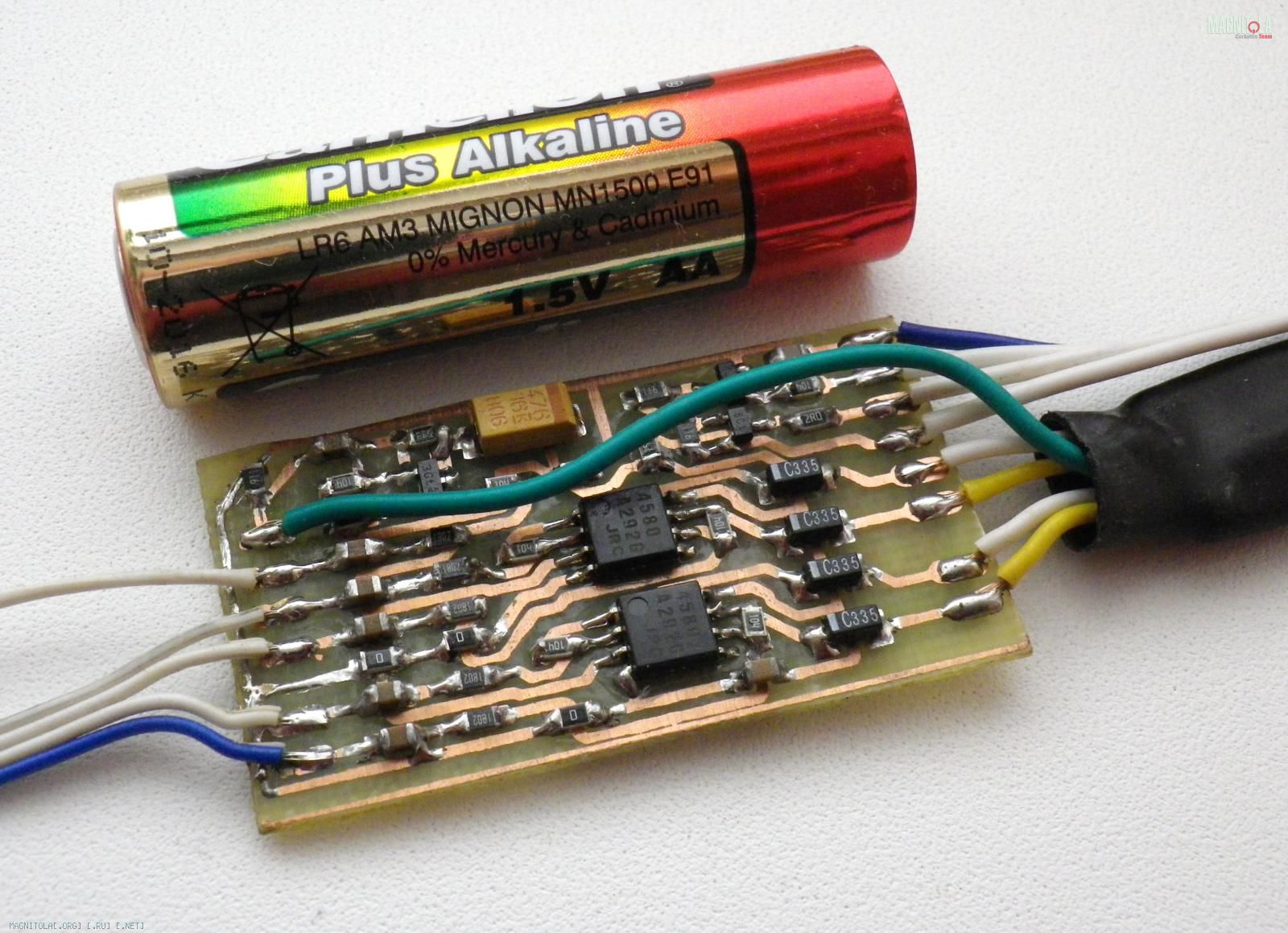

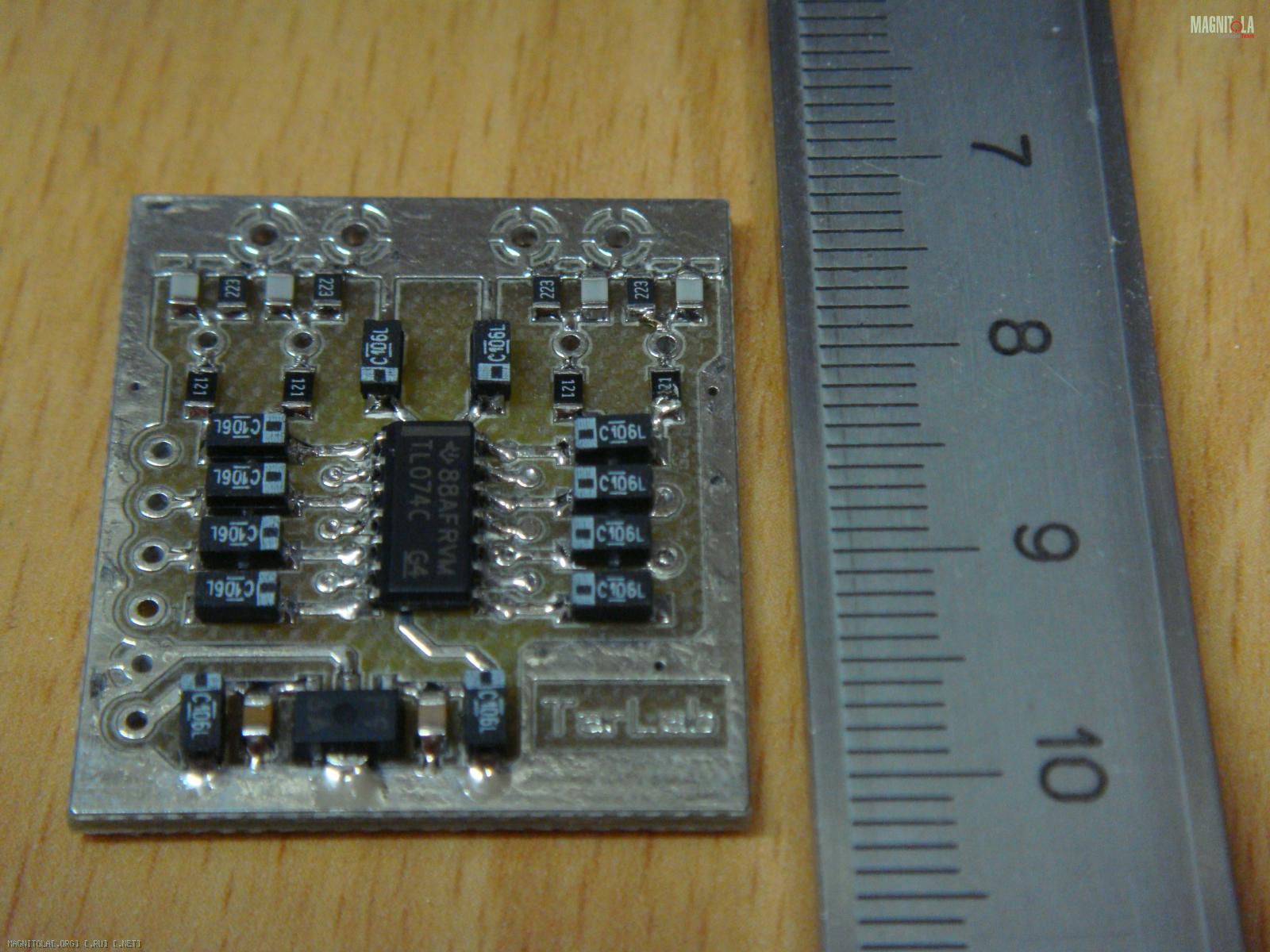

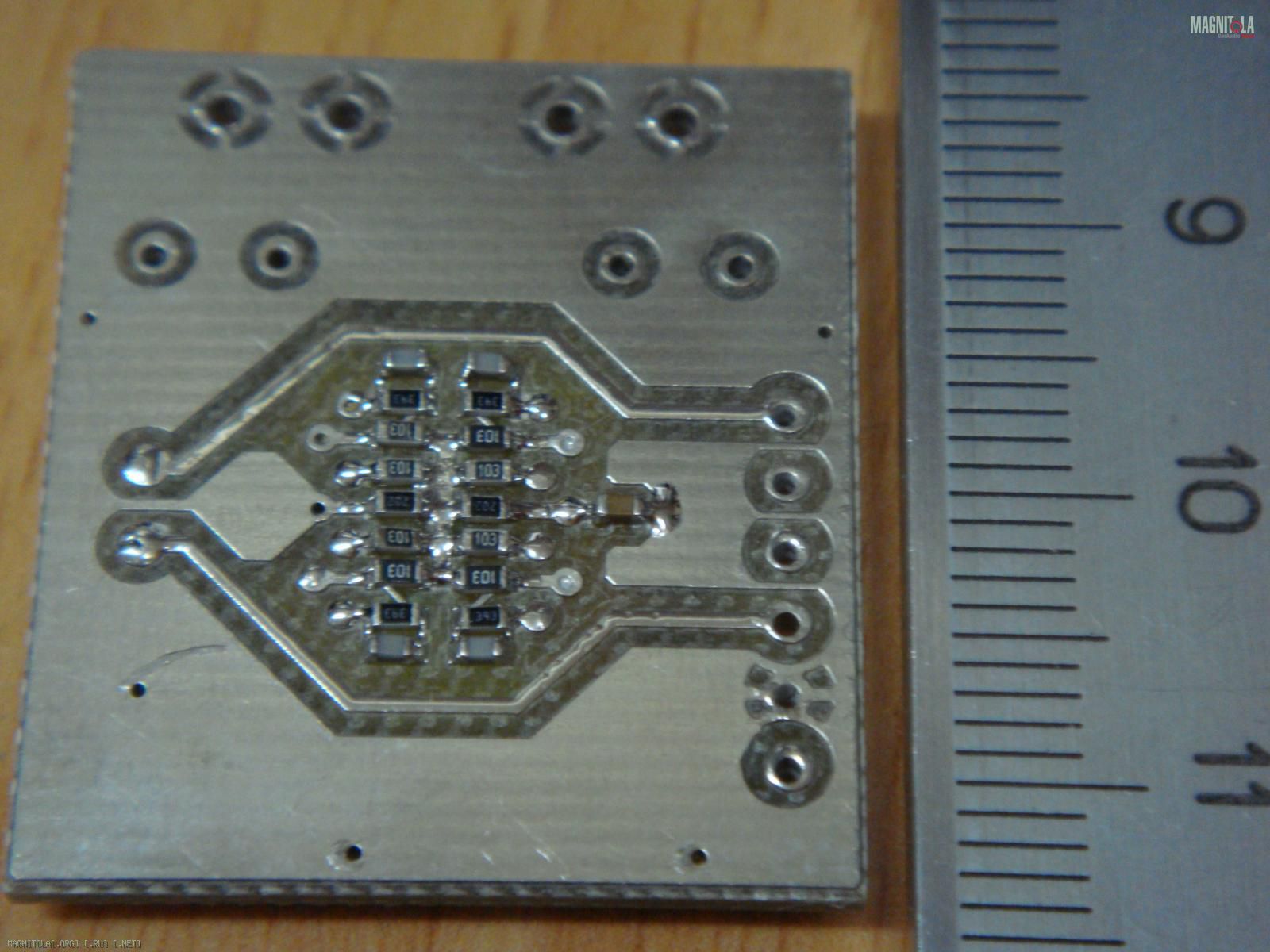

Для сравнения - фото платы линейного выхода с незаземлённым входом и выходом. Плата без переходов и отверстий, с двумя СМД перемычками, односторонняя.
Вложение 257970
Такие платы уже два года ставлю в магнитолы.
P.S. Для многих эта тема будет очень полезной. Ведь даже если не умеешь, но хочешь научиться - в конце концов всё сделаешь!
Ну чтож.... Принимай поздравления!
Небольшие замечания по плате.
Когда паяешь надо использовать поменьше припоя и побольше флюса тогда пайка будет выглядеть
более аккуратной. Когда лудишь вручную надо стараться как можно меньше использовать припоя и, опять же,
побольше флюса т.е. надо добиваться очень тонкого слоя припоя(лужения) для того чтобы сигнал шел в основном
не по припою, а по меди. Ну и еще раз повторюсь(в который раз....) - после пайки надо обязательно хорошо мыть плату
от остатнов флюса и продуктов пайки! Можно мыть ацетоном, спиртом, растворителем.... Я пользуюсь специальными
жидкостями для промывки плат. Они есть на щелочной основе, есть на спиртовой, мне больше нравяться щелочные.
---------- Сообщение добавлено 07.08.2012 в 16:45 ----------
Не могу согласиться с этим. В спринте есть все что нужно радиолюбителю для изготовления плат. Да, он менее богат на функции чем пикад, но для "домашнего" использования его хватает с головой.
P.S. Сам пользуюсь спринтом. :)
