Так у ДСП там своя нога есть, земля сигнальная, можно попробовать от туда взять..Сообщение от john_lev
Форум автозвука и установки музыки в автомобиль
Репутация: 3358
Так у ДСП там своя нога есть, земля сигнальная, можно попробовать от туда взять..
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 450 Ну во 1, если б я знал где ее искать эту массу сигнальную на DSP) А во вторых, в прелусилителе сигнальная масса и на входе и на выходе накоротко замкнута с силовой массой, и в таком случае есть ли смысл брать сигнальную с DSP, если в итоге она замкнется с силовой?
Репутация: 3358 Я могу ошибаться, но у меня перестало шуметь (пока собрал только «на столе»)когда я добавил ещё перемычку между землями(хотя там соединение было)...
Репутация: 190573
Не нужно его выключать, иначе будут большие бахи при вкл-выкл. Потребление схемы мизерное - можно смело включать на постоянное питание.
Любые(какие есть, но лучше хорошие) электролиты. Вместо керамики можно пленочные ставить.
Ты лучше напиши что у вас там есть и тогда можно будет выбрать.
Нарисуй график - уровень питания +12 вольт и на нем помеха уровнем, пусть будет два вольта.
Добавь туда уровень питания после стабилизатора(9 вольт). Где окажется помеха?
---------- Сообщение добавлено 15.12.2017 в 03:04 ----------
Советую почитать тему.
Репутация: 450 Сейчас при постоянно включенном предусилитель у меня и так саб бухает при включении-выключении. После переделки питания, в случае если посторонние шумы и наводки уйдут это перестанет происходить?
Что касается конденсаторов, у нас довольно таки хороший магазин радиодеталей, я думаю найдется все что нужно. В общем электролитические плёночные либо керамические конденсаторы. Сегодня постараюсь купить.

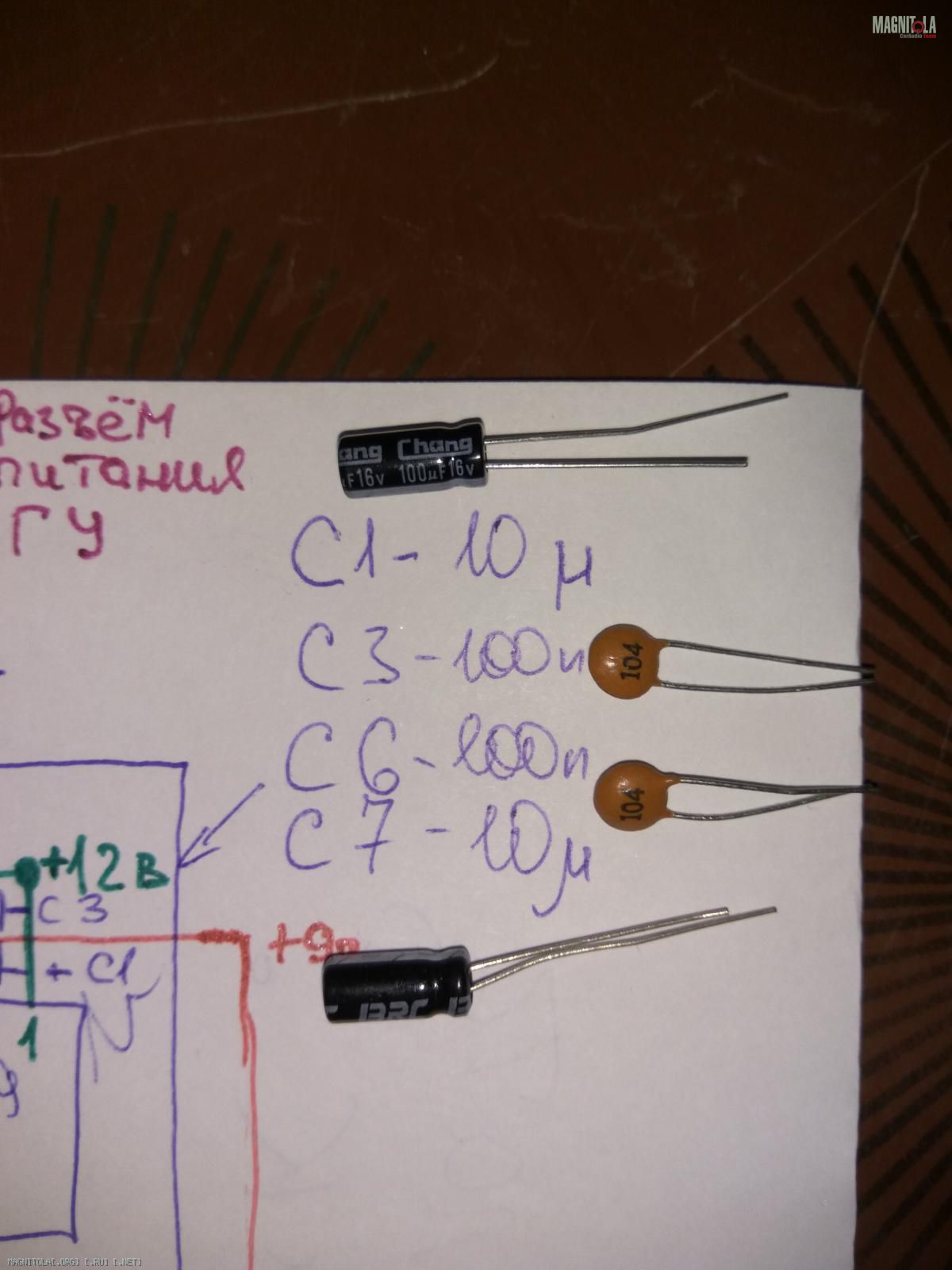

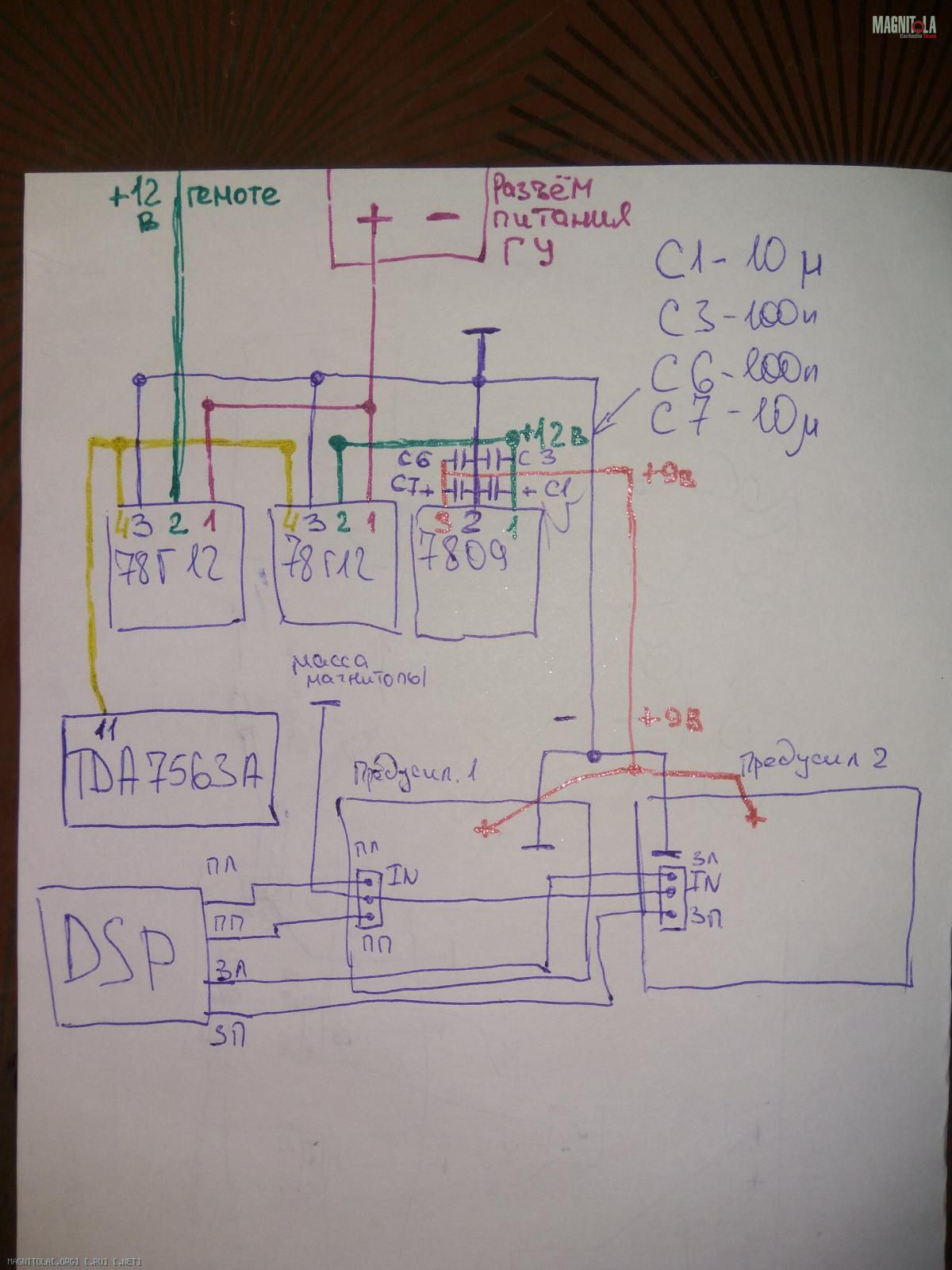

Репутация: 450 В общем сделал стабилизатор питания 9в. Пришел в машину и.... Наводки остались... Да они стали несколько тише, но всё ещё очень сильные. Нарисовал схему физическую, и элементы которые использовал приложил. Гляньте пожалуйста, что ещё можно сделать, либо я не правильно сделал?

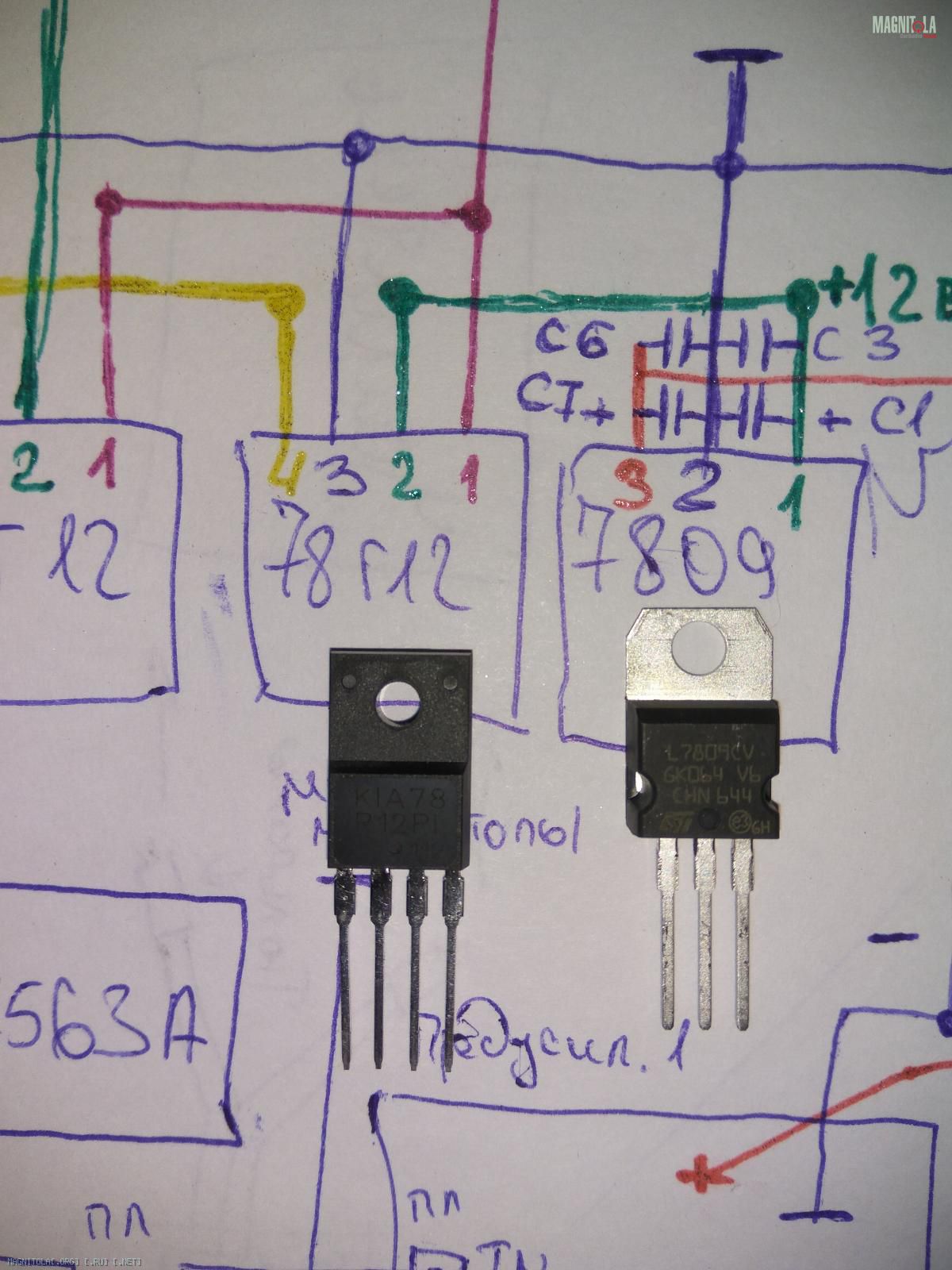

Единственное, подключил предусилители через 78r12 для отключения их при выключении ГУ. И вместо 78l09 использовал просто 7809. Это принципиально?
Конденсаторы припаял прямо к ногам стабилизатора 7809.
Самая сильная наводка, когда включаешь габариты и фары. Такой мерзкий, похожий на работу дрл лампы... Ещё стали слышны периодические шуршания, будто данные передаются. Может кан шину ловит. Что можно с этим делать (((
Репутация: 190573 Ну..... Детальки самые дешевые какие только могут быть.
В таком случае нужны, хотя бы, номиналы как можно больше - 1000... 2200 мкФ до и после стабилизаторов.
По соединениям. Много соединений земли от платы "линейного выхода" - должна или одна земля(толстая, короткая) или много толстых, коротких.
Это в теме расписано много раз. Платы удобнее крепить на корпус тюнера несколькими короткими перемычками, тогда земля получается хорошей.
Если есть изменения в звуке(помехи) при включении приборов(габариты, тормоз, фары...) это означает что есть проблемы с землей для магнитолы.
Какая голова? Что за авто?
Репутация: 450 Машина Шкода октавиа а7. Гу swing.
Платы крепить на корпус тюнера не представляется возможным, единственное место куда получилось засунуть платы предусилителей-сам корпус магнитолы. Они в термоусадке, соединены с массой магнитолы одним хорошим проводом. Ещё есть контакт с массой магнитолы через массу сигнального входа через обмотку (экран) сигнального провода. Нужно вообще убрать массу с сигнального входа? Больше никаких соединений земли нету с предусилителями. Стабилизаторы закреплены отдельно, на корпусе тюнера.
Что касается земли магнитолы, пробовал ещё одним проводом с корпуса магнитолы на массу авто перемычку сделать, не помогает.
Насчёт деталей, скажите что не так, и что нужно чтобы все работало?)

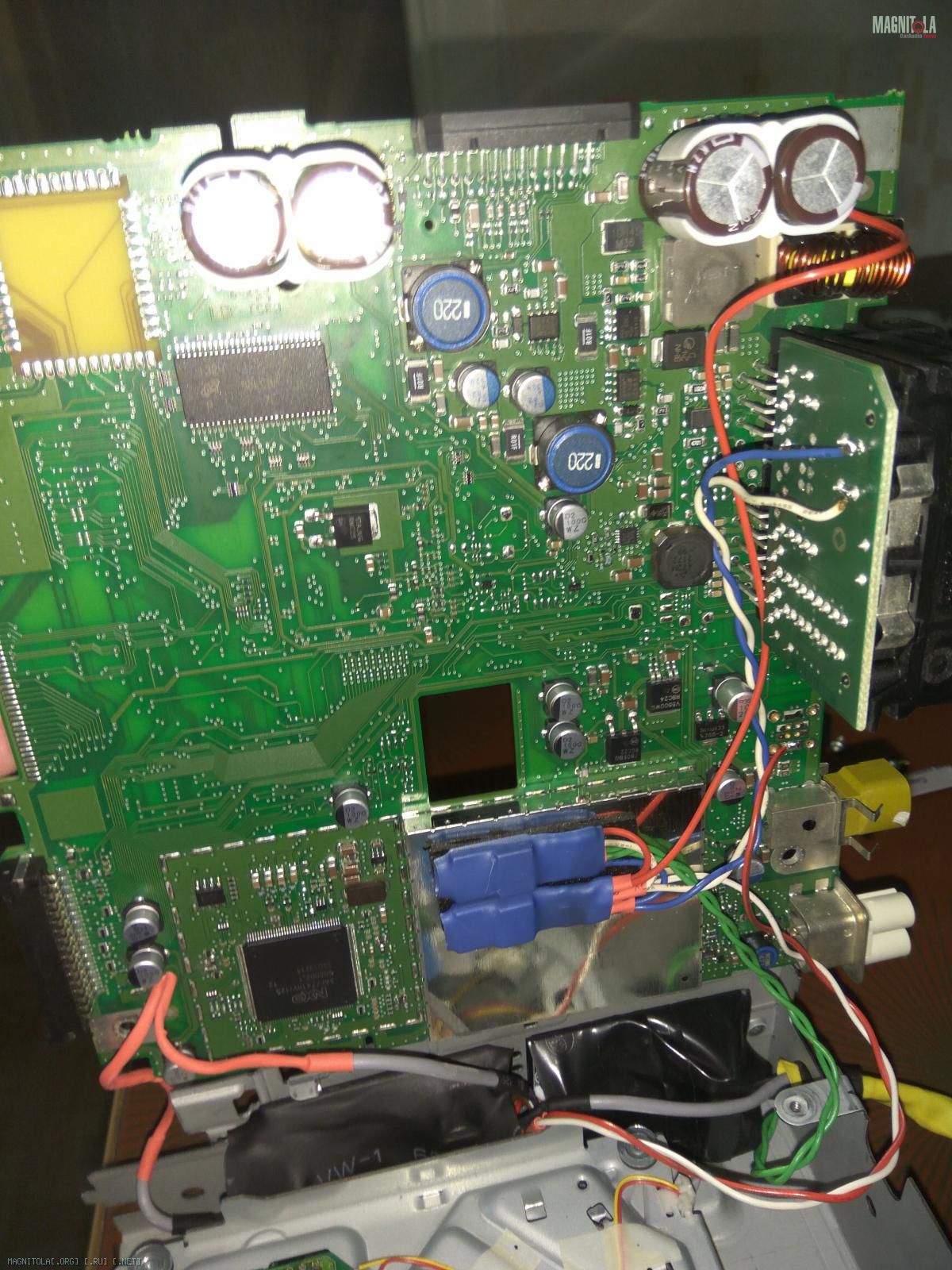

Вот фото, предусилители внутри корпуса, возле сд привода в черной термоусадке (один в изоленте). Только сейчас добавился третий стабилизатор на тюнере, и немного по-другому подключено все. Минус на стабилизаторы и на массу предусилителей берется из одной точки на плате ГУ (земля).
Репутация: 190573 Охх....
Земля идет на стабы, земля идет на платы....
Стабилизаторы должны быть как можно ближе к платам и земля на них должна браться с плат.
На мой взгляд лучше и проще будет сделать все заново.
Репутация: 450 Алексей. Я несильно в этом разбираюсь, поэтому и спрашиваю совет. Вытравить плату и спаять пред у меня нет возможности. И времени тоже нифига на это нету. Есть готовые предусилители. Вроде у других такие нормально работают. Есть провода, стабилизаторы и прочие запчасти. Ну подскажи пожалуйста как сделать правильно в моем случае. Сигнал я взял с выхода ДСП. Сигнальную землю взял с силовой земли ГУ. Как правильно все это расключить чтобы все работало?)Охх....
Земля идет на стабы, земля идет на платы....
Стабилизаторы должны быть как можно ближе к платам и земля на них должна браться с плат.
На мой взгляд лучше и проще будет сделать все заново.
