Линейные выходы.

**FFZ** · 13.05.2020 09:34

Сообщение от weter80

Номинал резистора регулирует коэффициент усиления. Меня КУ устроил, а вот с номиналом или схемой включения конденсатора они накосячили. Кондер стоит параллельно резистору в цепи обратной связи

Тогда они с номиналом переборщили.
В этой цепи конденсатор порядка 10-20пкф

**MAGNITOLA** · 13.05.2020 09:34

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**clip** · 13.05.2020 09:42

Сообщение от weter80

Кондер стоит параллельно резистору в цепи обратной связи

тогда это не тот случай, я писал про RC цепочку на входе.

Сообщение от weter80

Номинал резистора регулирует коэффициент усиления.

без конденсатора в цепи обратной связи возможны проблемы с устойчивостью ОУ
https://tomsk.terraelectronica.ru/news/6005

**PhantomGT** · 13.05.2020 10:35

Сообщение от clip

надо в магнитолу платку с операционником, парой конденсаторов и восемью резисторами инсталлировать.

Самый основной вопрос, где бы такой платой разжиться?

**clip** · 13.05.2020 10:37

Сообщение от PhantomGT

где бы такой платой разжиться?

спаять на макетке (схема выше), точно быстрее выйдет, чем искать кого-то кто сделает (хотя и так можно)

Хотя мне в упор непонятно, если реализацией платки проблемы, почему не включить бесплатно и без затрат времени по первой схеме. А вот если уж вдруг и так не хватит уровня, уже и думать о платке, которая заодно и сигнал усилит до нужного уровня.

**PhantomGT** · 13.05.2020 11:07

Сообщение от clip

Хотя мне в упор непонятно, если реализацией платки проблемы, почему не включить бесплатно и без затрат времени по первой схеме.

Имеется ввиду эта?

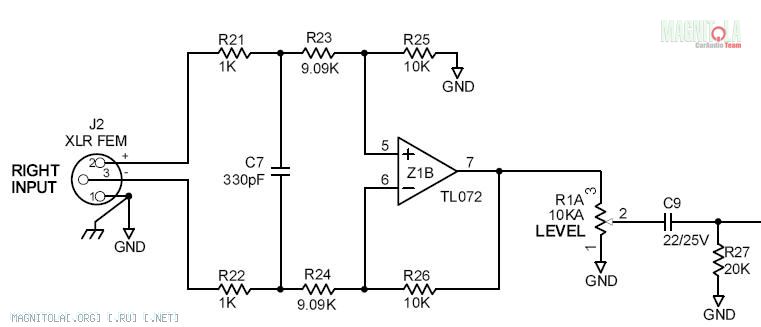

Вложение 1318645

Включение этой платы параллельно штатному усилителю никак не повлияет на его же работу?

"-" закороченный с оплеткой громкости не дает, зато дает наводки в штатные динамики. Этот вывод магнитолы балансный уже используется, я хотел в него врезаться.

Есть мысль рискнуть и попробовать врезаться преобразователем Hi-Low в цепь задних твитеров, но какое будет в итоге сопротивление в цепи задних твитеров и соответственно их итоговая громкость останавливают.

**clip** · 13.05.2020 11:38

Сообщение от PhantomGT

Имеется ввиду эта?

ага

Сообщение от PhantomGT

Включение этой платы параллельно штатному усилителю никак не повлияет на его же работу?

никак

Сообщение от PhantomGT

Есть мысль рискнуть и попробовать врезаться

да в чем риск-то? только что преобразователь покупать? Так его с успехом заменит делитель на двух резисторах. На трех, если совсем уж точно. Писать дольше, чем скрутить и проверить.

Сообщение от PhantomGT

цепь задних твитеров

если голова режет мидбас, то и вч возможно порезаны. Пробовать так уж и там и там. За попробовать-то денег не берут

**PhantomGT** · 15.05.2020 17:02

Сообщение от clip

если голова режет мидбас, то и вч возможно порезаны. Пробовать так уж и там и там. За попробовать-то денег не берут

ВЧ оказались порезаны.

с ОУ на балансном выводе опять получил наводки в родных задних динамиках. Уровень на нештатном усилителе при этом не фонтан. Подумал грешным делом может усилок нештатный поджарил, кинул усилитель с сабом в машину жены, там от китай мафона все четко с громкостью.

Разобрал магнитолу в надежде разобраться в цепи формирования балансного выхода и подцепиться до нее. Не видать мне походу нормальных линейных выходов собственными силами, в связи с этим приму предложение о помощи на коммерческой основе в лс. Потроха магнитолы сфотографировал.
