Можешь не переживать - там не чему выходить из строя. Первые платы линейного выхода я делал в конце 90 годов.... Пока еще ни разу не было выхода из строя.Цитата:
Сообщение от andrey85
При выключении, возможно и хватить, но проблема во включении.Цитата:
Сообщение от andrey85
Можно просто забить. :)Цитата:
Сообщение от andrey85
Алексей, почистите личку, уже не одну неделю пытаюсь написать туда...Цитата:
Сообщение от Aleksey
Aleksey, Привет! Михаил посоветовал обратиться к тебе, за пред.усилителем на ГУ мазда6. Есть ли они у тебя в наличии?
Не могу в личку написать, переполнена.Цитата:
Сообщение от Aleksey
---------- Сообщение добавлено 09.05.2015 в 09:39 ----------
Не могу в личку написать, переполнена.Цитата:
Сообщение от Aleksey
Aleksey, подскажите пожалуйста (в личку) стоимость Вашего конвертера для штатного ГУ.
И я правильно понимаю, что доступен только один вариант (фронт+тыл+сабвуферный регулируемый по уровню и фазе)?
Спасибо.
фронт+ тыл., регулируемый только фронт-задние, уровень и фазы нет(Цитата:
Сообщение от alex_kilgur
Спасибо автору за подробную схему.
Не могли бы вы поделиться схемой ключа типа mute, чтобы отсекать внутренний шум магнитолы когда она выключена? У меня в Хонде магнитола всегда под напряжением, а при выключении штатно просто подается сигнал mute (12В) на микросхему усилителя мощности.
Добрый день, нужна помощь в поиске выходов с предусилителя на штатном ГУ. (камри 2014, рестайл, эл.+, котороый без нави) Эл. схемы нет, мафон разобран, есть фото плат. Подскажите пожал, куда смотреть и чем найти?
Так и предоставьте их в этой теме,желательно в хорошем качестве.,Цитата:
Сообщение от evg290
как приобрести ваш О/У,цена вопроса и доставки в туапсе?

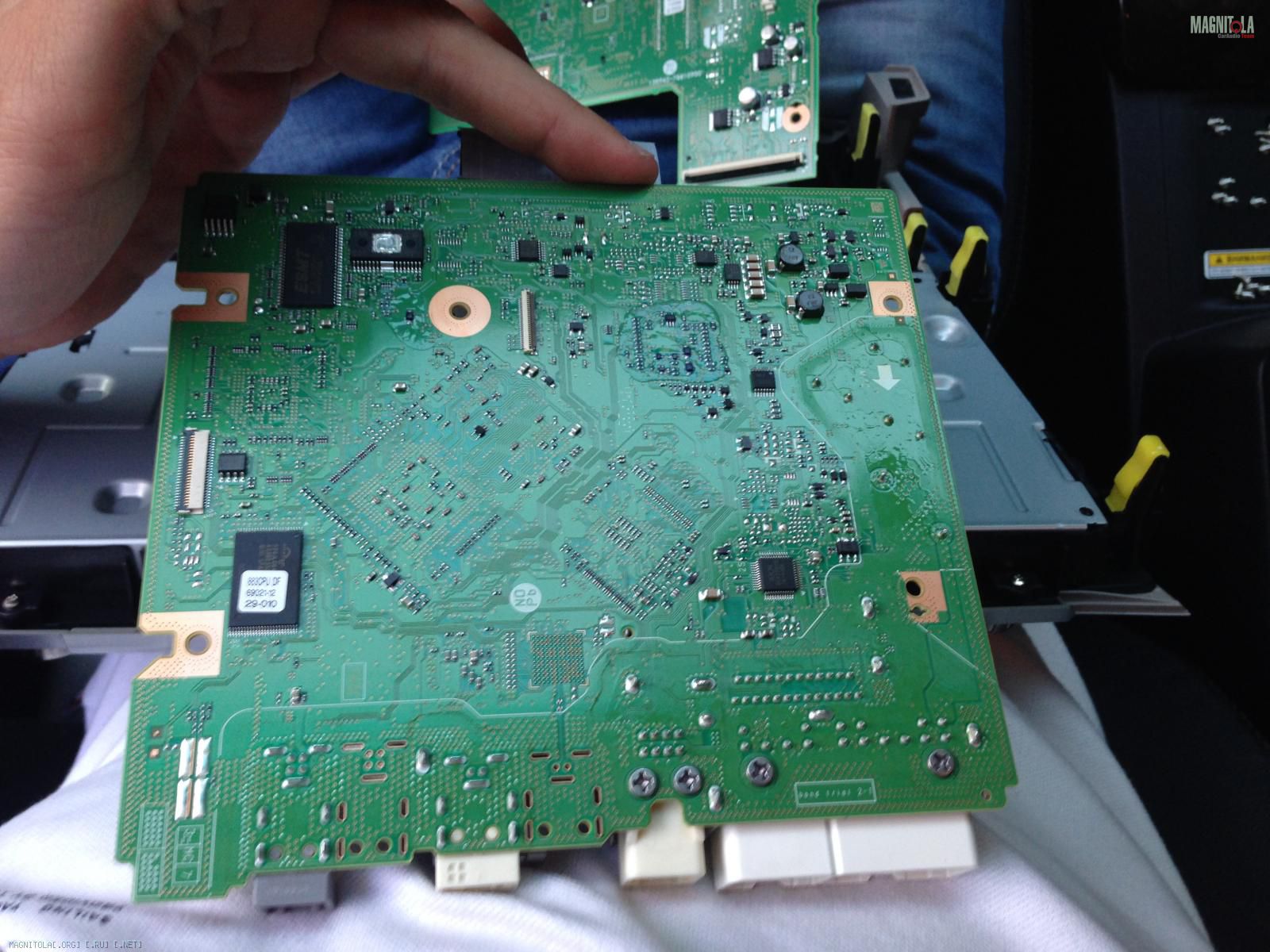

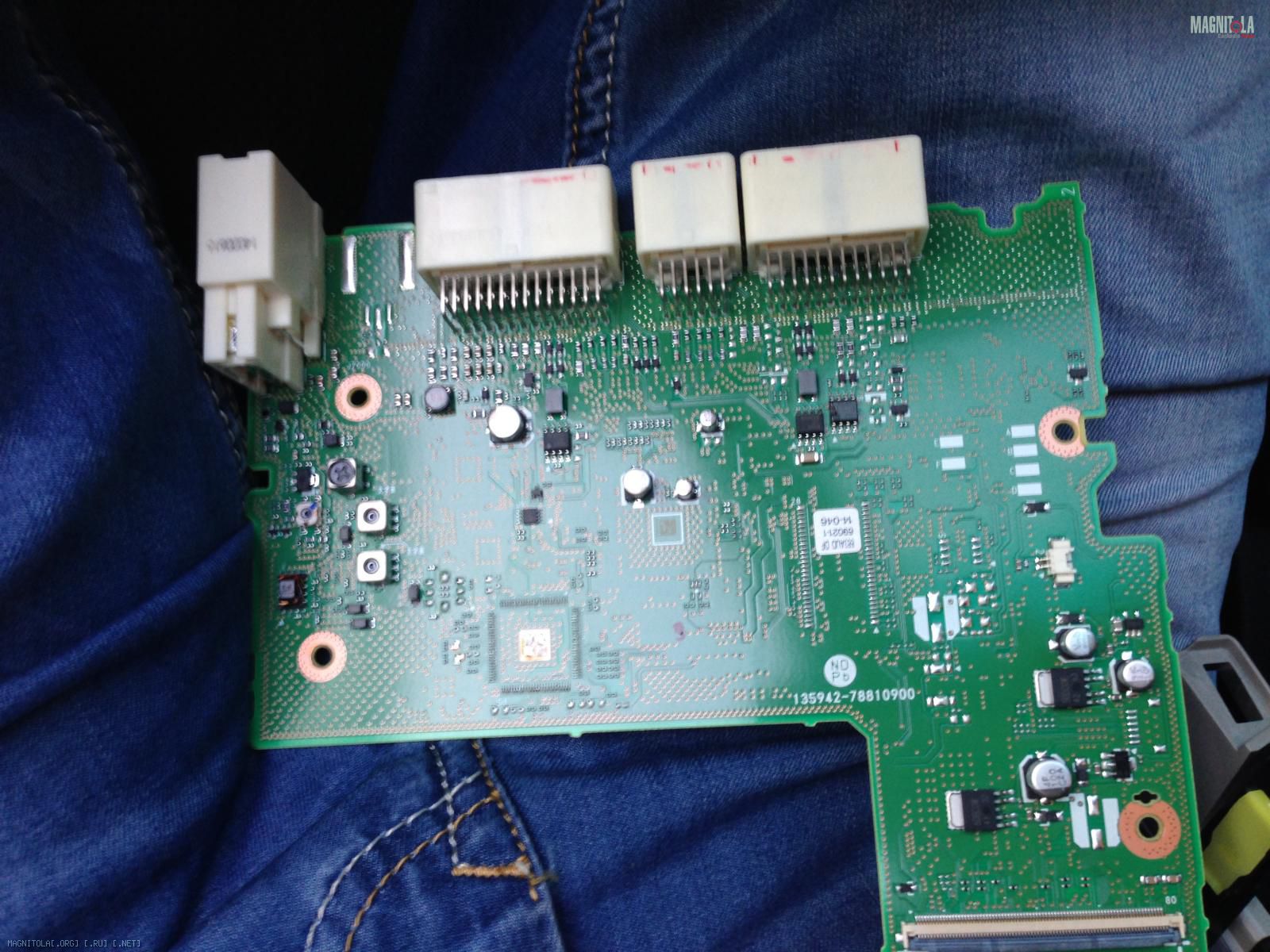

gena60, Качество не очень. Вложение 793310Вложение 793312Вложение 793314Вложение 793316
Если возможности подпайки нет, то посоветуйте пожалуйста, каким образом можно подать сигнал на внешний усь. (4 канала, без саба)

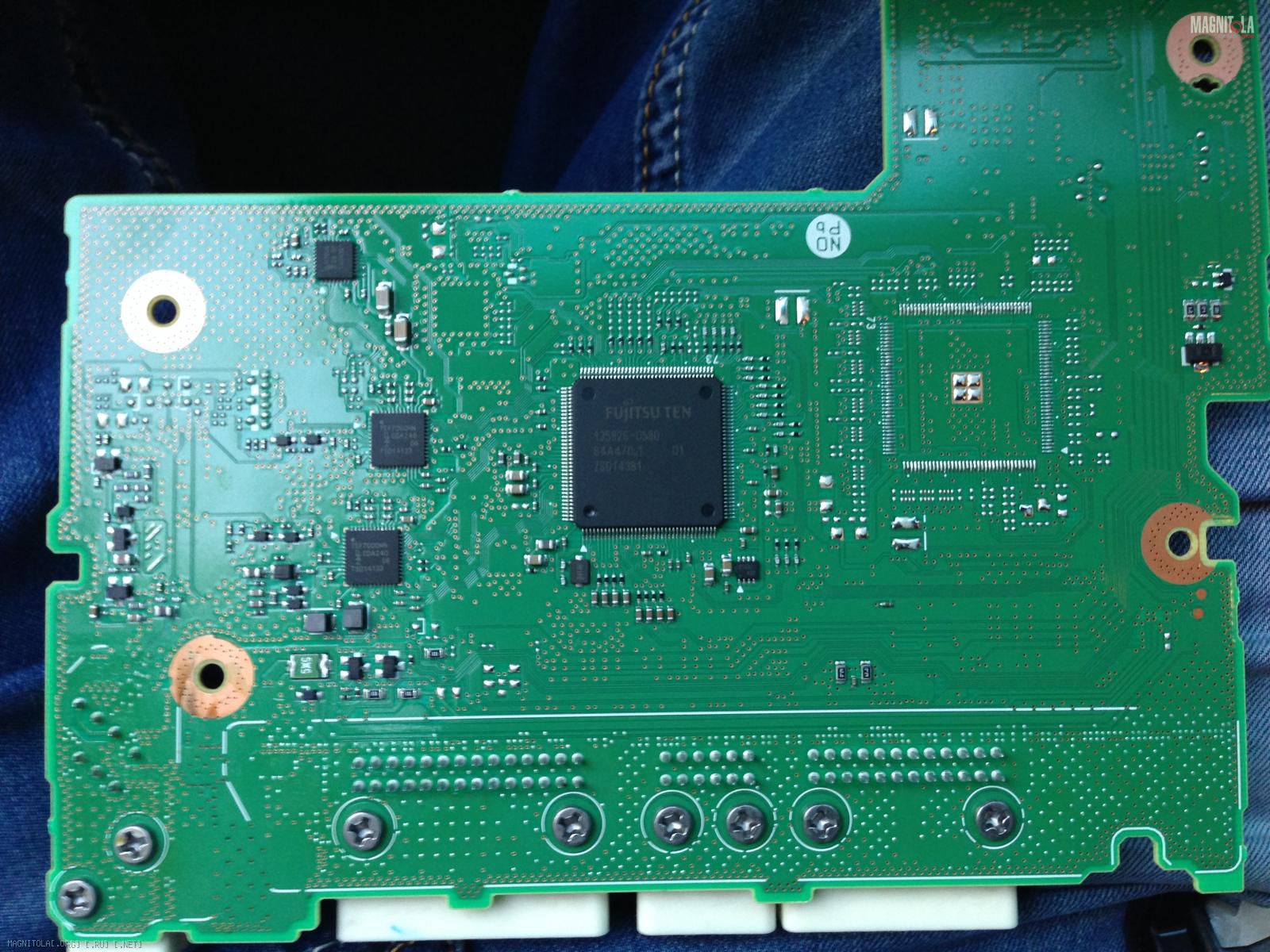

Смотрите фото №3 и в этом районе найдёте точки подключения.,Цитата:
Сообщение от evg290
evg290,

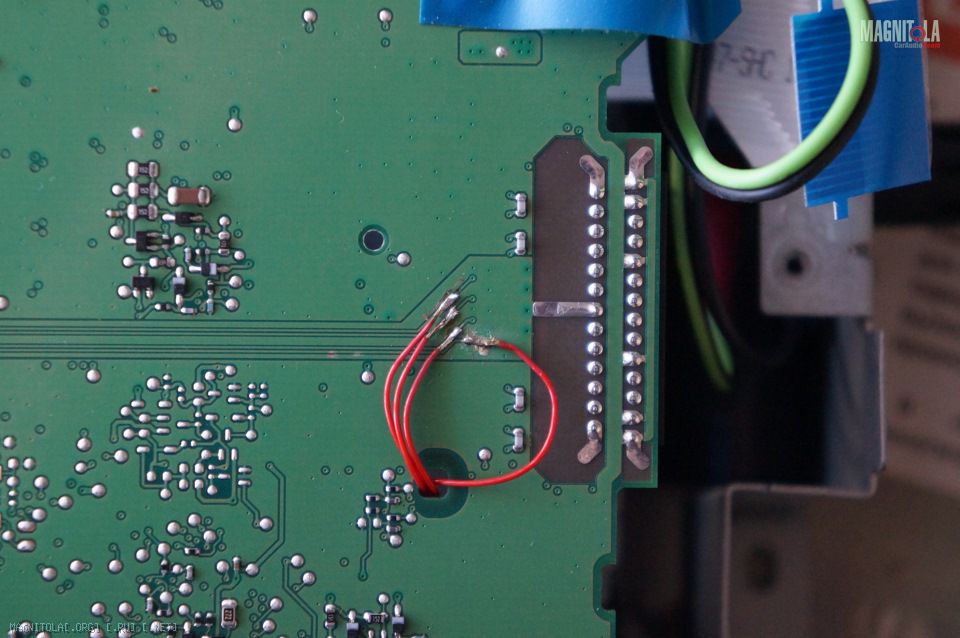

на 4 фото в правом нижнем углу выше белого разъема в 2 ряда запаяны ноги микросхемы усилителя мощности. С ее входов можно попробовать снять сигнал, вероятно это выводы 11, 12, 14,15. А еще лучше проследить по плате откуда туда поступает сигнал.
Спасибо, буду пробовать.Цитата:
Сообщение от pechatnik

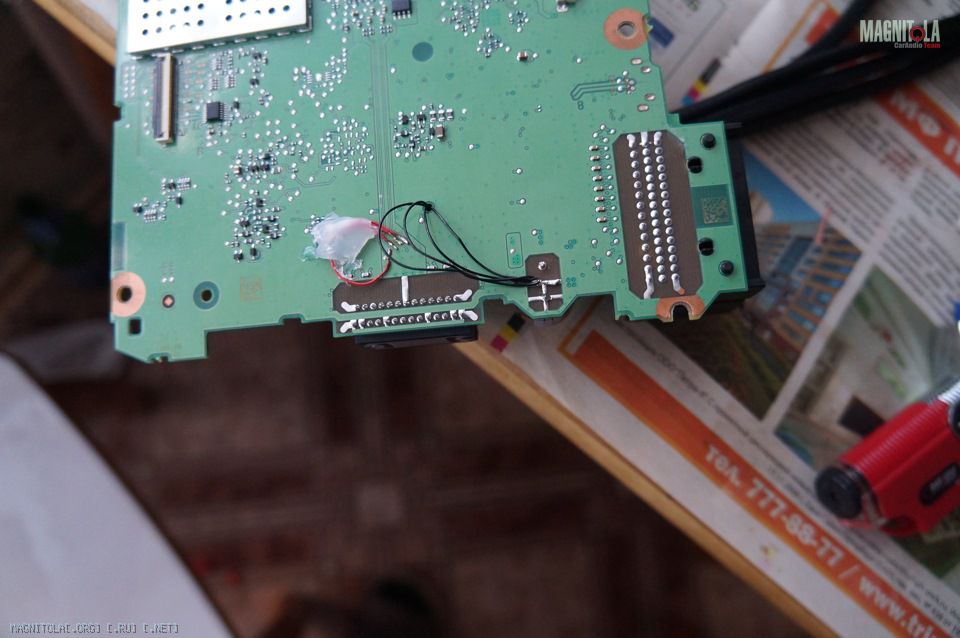

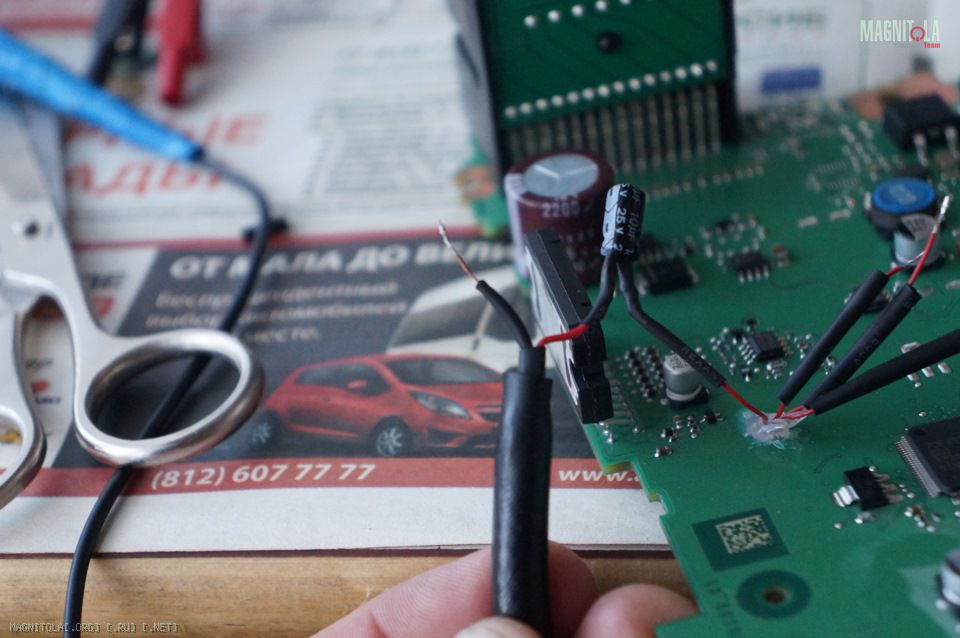

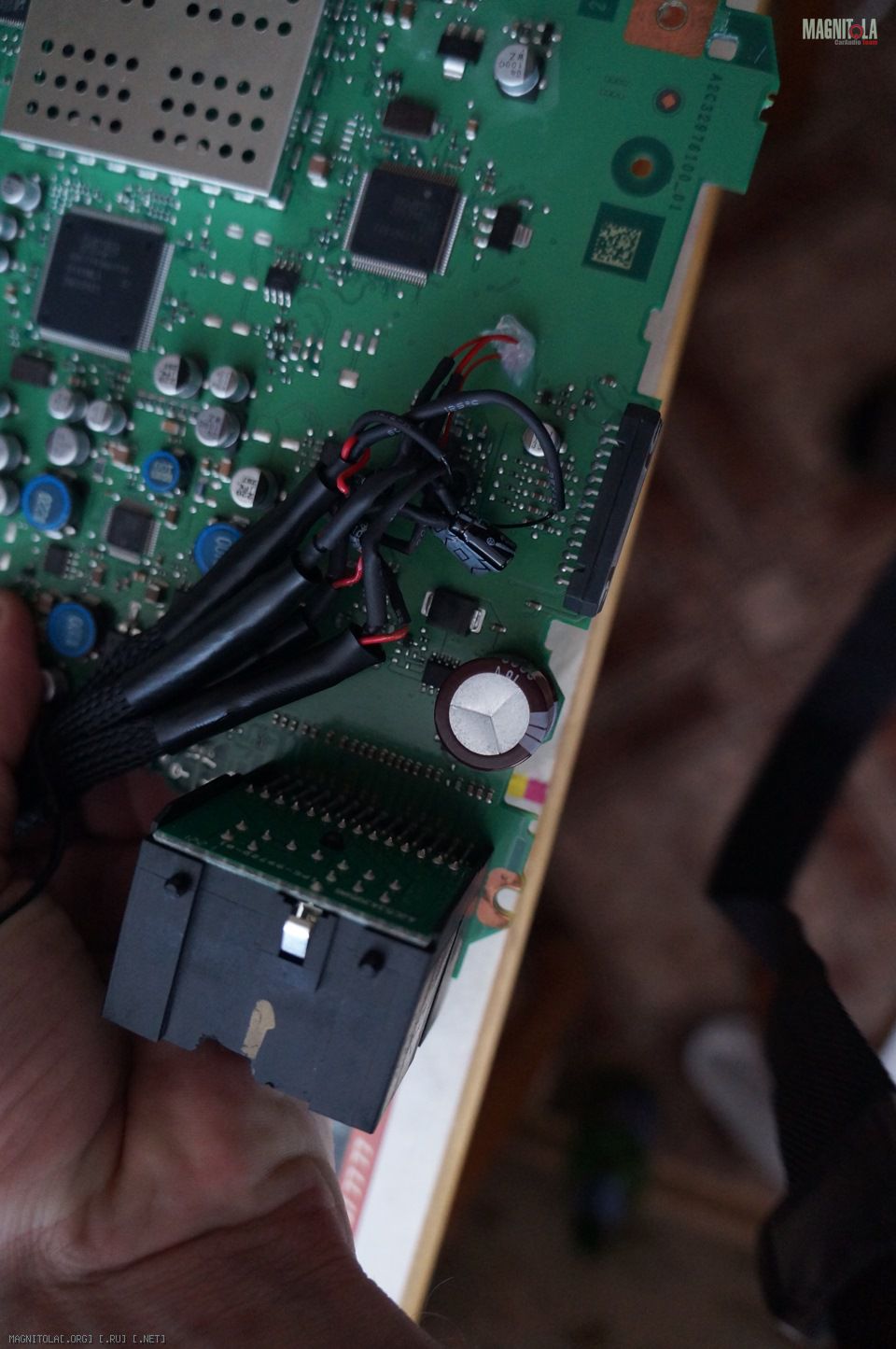

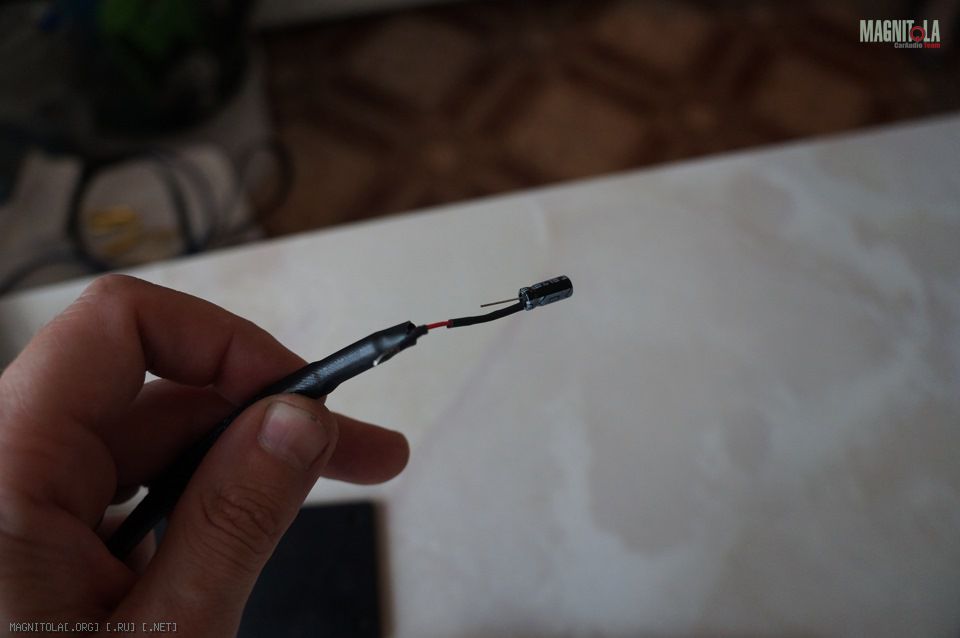

Всем привет выпаяли линейные выходы по след технологии, но идут щелчки при постановке на паузу и зажигании.
Как их убрать???
подробнее тут
вопрос такой- как согласовать уровень усилителя и уровень напряжения на рса выводах самой магнитолы?не секрет,что порой после подключения внешнего усилителя прибавки в качестве звука не ощущаешь,,
---------- Сообщение добавлено 19.06.2015 в 16:10 ----------
Aleksey, приобрести плату как в первом посте реально?хочу переделать у себя в гу
Взять выход непосредственно с ОУ ШГУ нужно(на втором фото это видно по дорожкам).,Цитата:
Сообщение от rellai
В усилителе есть гейн для этого,который служит для согласования уровней выхода ГУ и входа усилителя.Если у Вас ШГУ и сделано (например как в посте №656),тогда уровень сигнала будет мал-для этого и устанавливается плата на ОУ, для увеличения уровня сигнала линейного выхода.Не стоит забывать о качестве сигнала,а также прослушиваемых композиций-если он никакой,то усилитель только это усилит,но качества не прибавит,кроме усиленного сигнала.,Цитата:
Сообщение от PINSYAO
У нас негде больше взять звуковой сигнал. Можно ближе к процессору, но там есть вероятность поймать высокочастотные помехи, можно ближе к ТДА, но тогда теряем часть низов. Можно поискать до процессора выходы CD проигрывателя, но тогда с радио и флэшки на линейники не пойдут сигналы и не факт, что этим удастся избежать щелчков.Цитата:
Взять выход непосредственно с ОУ ШГУ нужно(на втором фото это видно
Я думал вам сразу подскажут, что вы взяли силовую массу, а не сигнальную, но все молчат аки партизаны. Присмотритесь, там же разные полигоны на плате. Возьмите массу со средней ножки усилителя.
Касаемо массы.
https://c-a.d-cd.net/d261692s-480.jpg схема включения микросхемы усилителя.
14 — сигнальная масса
3,9,19,25 — силовая масса по каналам
по схеме все сидят на одном потенциале
https://g-a.d-cd.net/5af701cs-960.jpg здесь хорошо видно, что ножки 1,3,14, а также минус конденсатора в цепи питания припаяны к одному полигону. Т.е. совет хороший использовать сигнальную массу, но в нашем случае сигнальная и силовая массы не разделены.
rellai, копировать чужие мысли очень легко,а где же собственные?!.,
Мыслей собственных нет) я не разбираюсь в электрике, просто пишу ответы человека, который занимается ей сейчас. Он в тупике относительном....у него есть идея реализовать сигнал Mute, но относительно сложная. Вот я и интересуюсь вдруг тут подскажут более логичное решение проблемы...
Электрика и электроника-разные понятия.Мысль я уже подсказал,но электрик её никогда не поймёт,поскольку не трёхфазную цепь соединяем,а имеем представление в работе схемы блокировки по цепи Mute.Знать её организацию и как это реализовано в схеме-просто необходимо.,Цитата:
Сообщение от rellai
что мешает просто ВЗЯТЬ И СДЕЛАТЬ ТО, ЧТО БЫЛО СОВЕТОМ???Цитата:
Сообщение от rellai
потенциал то один, но........ ВНИМАТЕЛЬНО посмотри на своё же последнее фото, там очень хорошо видно и подумай над вопросом - зачем это производитель сидящее на одном потенциале всёж таки развёл разными дорогами силовую и и сигнальную массы.
зы: но вполне вероятно, что и это не поможет :(, микрухи УМ вполне возможно по шине управления глушатся, поэтому в динамиках ни чего и не пукает.
Алексей почистите личку.
Не нашел подходяшей ветки на других форумах и решил спросить здесь
Есть стационарная магнитола Грундиг 2000-2 сервис мануал
Так как плохо разбераюсь в схемах скажите пожалуйста, есть ли возможность вывести (если уже есть) или как-то сделать линейный выход?
280мВ R2001,3001 через конденсатор,в зависимости от стационарного усилителя,в котором не больше этот уровень входа, по напряжению.,Цитата:
Сообщение от telu
Добрый день!Цитата:
Сообщение от gep2005
Есть ли Layout с расположением компонентов?
Хочу вывести линейки с VW RCD-310.
Голову не хочется включать ?Цитата:
Сообщение от vladmv
FFZ, как это действительно и актуально, в разделении моего мнения по этому вопросу.,:yes3:Цитата:
Сообщение от FFZ
Ребята, я вас понимаю..Цитата:
Сообщение от FFZ
Для того, чтобы сократить количество вопросов, таких как мой, предлагаю в первом посте написать, что тема предназначена для самостоятельной работы, для того, чтобы поделиться промежуточным и конечным результатом. Для самостоятельного изучения рекомендуем такую-то и такую-то литературу [интернет-источники]. Вопросы, касаемые того-то и задавать там-то.
Для тех, кто зашел сюда с проблемой магнитол VW, Scoda, Seat.
Вот опыт человека, который по материалам форума создал плату выходов, а также написал список деталей для покупки:
https://www.drive2.ru/l/5756912/
https://www.drive2.ru/l/5761971
Добрый день! Народ,кто знает,как достучаться до Алексея? Здесь давно не появлялся,почтовый ящик переполнен.
А чего стучаться к нему,Вы уж лучше спросите в теме интересующий вопрос,раз не отвечает автор.,Цитата:
Сообщение от AstraX
Ищу помощь в изготовлении буферного усилителя для организации линейного выхода со штатного ГУ Опель Астра,т.к. навыков работы с CMD не имею. Может Вы сможете помочь?))Цитата:
Сообщение от gena60
если смд никак, делайте на диповских элементах - в чем проблема то?
Да там особых навыков не надо, работать только удобнее - отверстия сверлить не нужно :0
Я паял только на макетке. Ну и штатную голову страшно спалить,если накосячу со схемой))
По сигналу сложно спалить,конденсаторы в развязке не дадут.По питанию более вероятнее это сделать,но многое зависит от точек подключения.,Цитата:
Сообщение от AstraX
