Aleksey, это радует.,:i-m_so_happy:Цитата:
Сообщение от Aleksey
Добрый день!
Имеется штатный ГУ Concert на audi a4 b8. Необходимо выпаять линейные выходы.
Полистав форумы так и не нашел ответа почему некоторые выпаивают с применением резисторов, другие напрямую? Как рассчитывается какой резистор ставить? Нужно ли ещё что-то при выпайке линейников? Также читал, что лучше установить предохранитель на провода идущие на массу.
На мастерство как на первой странице не способен)
читай ещё, а то просто бред какой то понаписал :(.......Цитата:
Сообщение от D1m@N
Уважаемый, FFZ, возможно я некорректно выразил мысль, но из моего тут только наблюдения. Вот про предохранитель: https://www.drive2.ru/l/4845956/
Вот про выпайку линейников без применения резисторов: https://www.drive2.ru/l/5807362/
Отсюда вопрос: что из этого верно?
И какие нужны резисторы?)
Спасибо за помощь)
Отправлено с моего 6039Y через Tapatalk
Чушь и по первой ссылке и по второй тоже!!!Цитата:
Сообщение от D1m@N
Резисторы не применяют!!! Применяют конденсаторы!!!
Читайте эту тему..... про подобные ериси по моему и в этой теме есть посты......
зы: А предохранитель на массе линейных выходов вещь совсем не лишняя как показывает практика.
Понятно. Спасибо)Цитата:
Сообщение от FFZ
Отправлено с моего 6039Y через Tapatalk
Почитал 45 страниц темы)
Хочу попробовать без применения предусилителя снять сигнал, поскольку есть возможность поэксперементировать в пайке, т.к. имеется нерабочее аналогичное ШГУ.
На плате есть отверсия, было бы удобно прям на них подпаяться. Только для задних(на схеме RR LR возле процессора) отверстий этих не нашел((

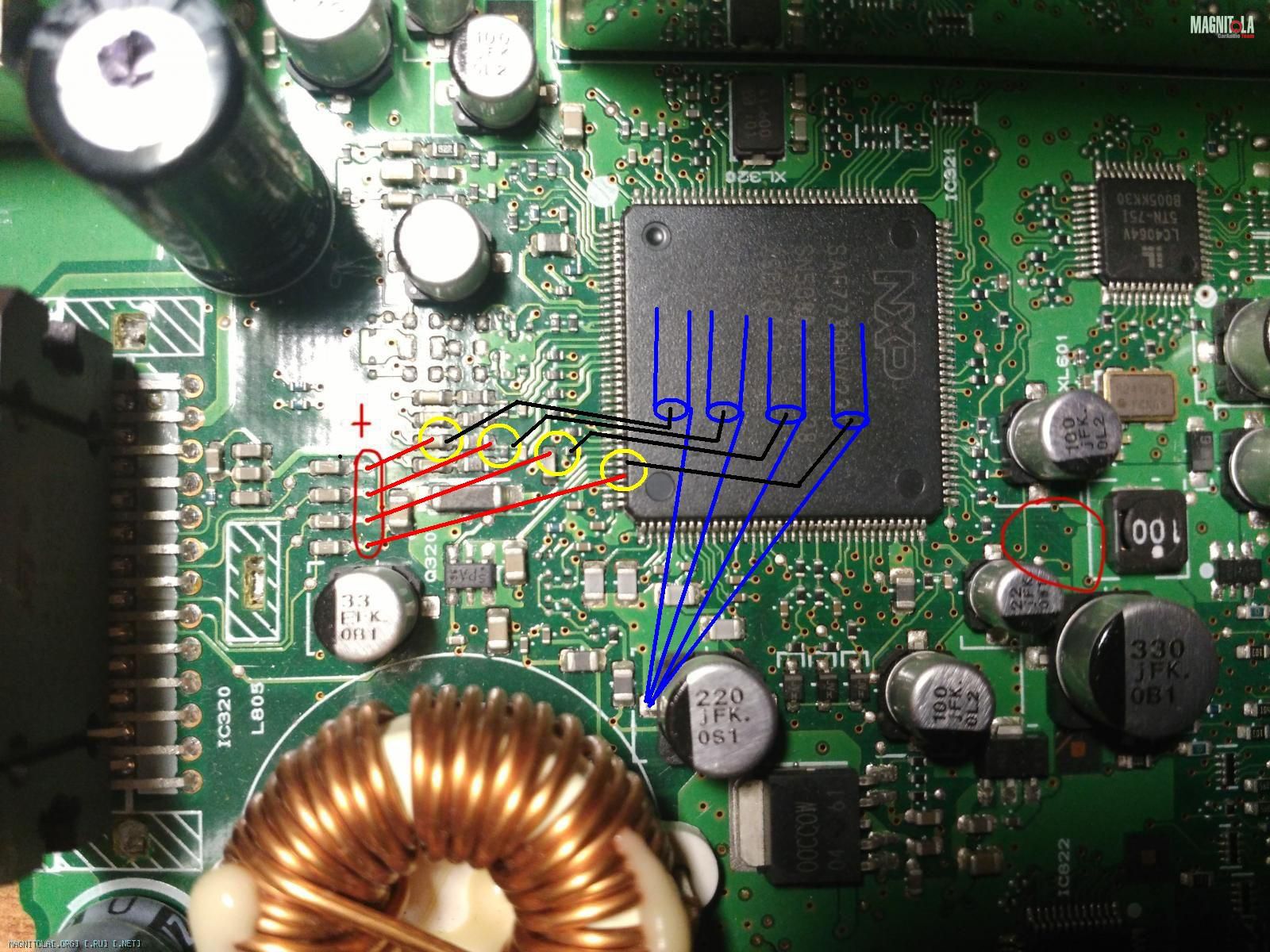

Однако, почти перед УНЧ в ряд все каналы, с отверстиями, в которые также, наверное)), удобно припаяться. Вложение 1069114
Купил конденсаторы на 10мкФ 16в на каждый канал.
В каком месте лучше выпаивать ближе к процу или ...?
Предохранитель на сколько ампер лучше поставить на массу?
Оригинал схемы и мои пометки
http://s016.radikal.ru/i336/1610/a1/46e940035dabt.jpg
http://s018.radikal.ru/i502/1610/f6/12a278baf9det.jpg
В эти отверстия паяете "+" конденсаторов, с "-" выводите линейки.Цитата:
Сообщение от D1m@N
А в каком месте лучше? У процессора или почти перед УНЧ?Цитата:
Сообщение от maisteroleg
Я специально Вас процитировал. Массу на линейки возьмите с "-" конденсатора посредине внизу фото, там где сходятся 4 конденсатора и есть 3 отверстия треугольником.Цитата:
Сообщение от D1m@N
на форуме как в бане- все равны)Цитата:
Сообщение от maisteroleg
Можно на ты:derisive:
Уточню, чтобы наверняка..там больше, чем один треугольник вижу. Массу получше сделать, как рекомендовал Алексей? И подпаять к 3м отверстиям, например?
Правильно? И еще, предохранитель на массу какой поставить?Вложение 1069152
Если это предполагается только в качестве тренировки в пайке, то вполне подойдет.Цитата:
Сообщение от D1m@N
Если интересует результат, то так делать не стОит.
Вложение 1069166
Тренировка в пайке.
Будут точки подключения и выводы линеек для последующей установки усилителя.

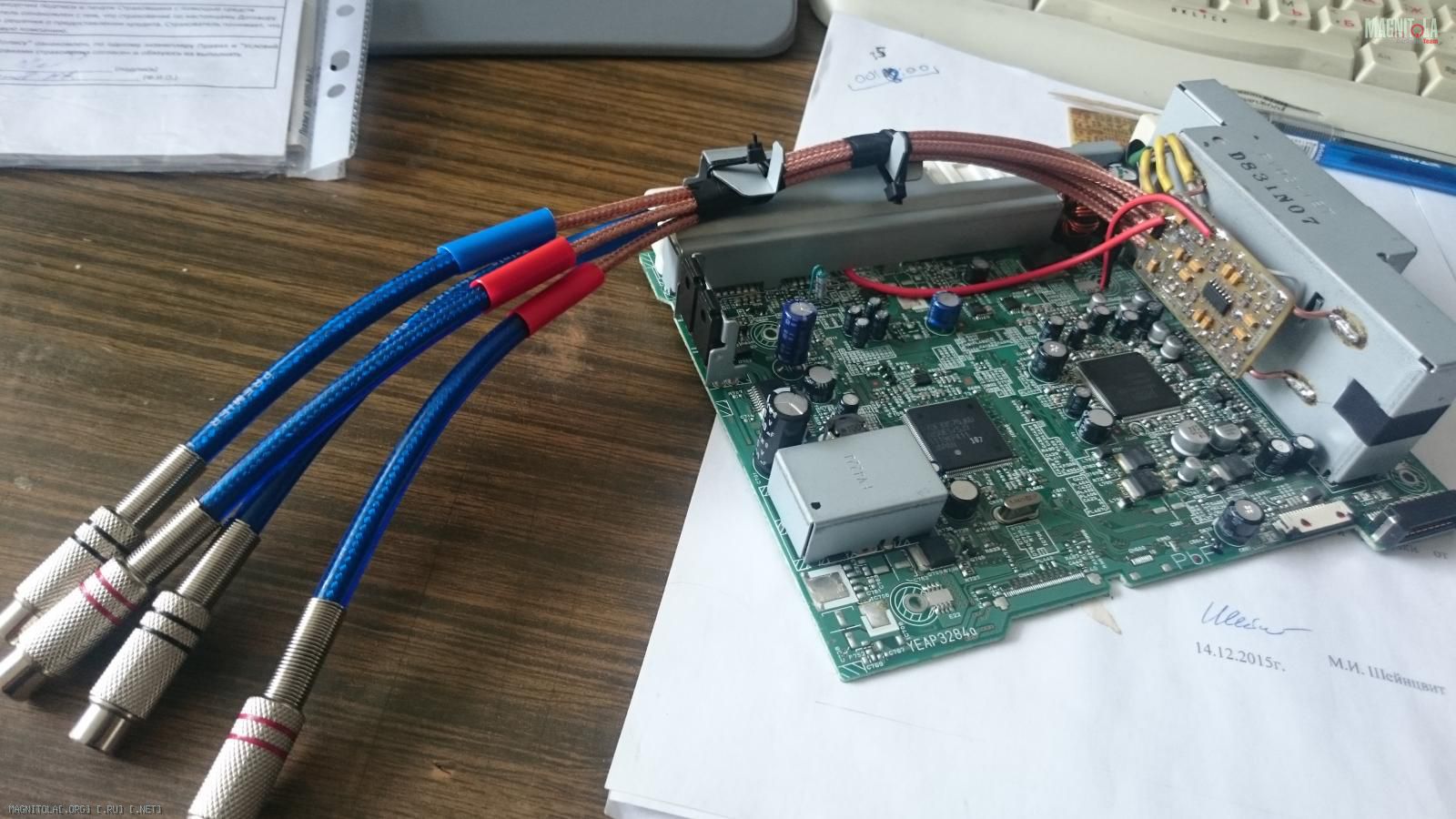

Подскажите пожалуйста, на счет предохранителя на массу, ОБЯЗАТЕЛЬНО ставить, а то я припоял плату сразу на массу (тюнер)
Вложение 1069220
Переделать проблематично будет
Спасибо...
Если это утверждение, то оно не правильное.Цитата:
Сообщение от Haber33
И не надо.Цитата:
Сообщение от Haber33
P.S. не надо такие толстые\жесткие провода на выход делать - только наживете головняков, а качеству это ни как не поможет.
В сквозные отверстия проходит только пару волосков. Этого достаточно будет для снятия сигнала?
Отправлено с моего 6039Y через Tapatalk
Для снятия сигнала хватит, для механической прочности нет. Подпаивайтесь к выводам конденсаторов.
зачем так изголятся.... для этого вполне подойдут полигоны к которым припаяны конденсаторы... а провод крепить обязательно, что бы не болтался и не нагружались места пайки.Цитата:
Сообщение от D1m@N
Если фона от генератора не будет,тогда решаемо будет.,Цитата:
Сообщение от Haber33
всем привет! Знающие люди, выручайте.. я спаял плату по данной схеме, и когда подключаю непосредственно к магнитоле, то звука нет вообще нигде... и прошу строго не судить, потому что я в этом вообще ничего не понимаю, но сделать хочетсяЦитата:
Сообщение от GruVital
этот вопрос снимаю.. забыл припаять управление включением.. но отдельный провод брать не стал, а закоротил (или объединил) с питанием, так не сильно страшно будет?
Покажи чего получилось то.Цитата:
Сообщение от Ctas0099
Вложение 1073930Вложение 1073932Цитата:
Сообщение от Aleksey
Ух....
То, что делаешь сам и главное что есть желание - очень хорошо, респект!
По плате... проверяй наличие "соплей"(замыканий) т.к. на плате оставлено очень много лишней фольги и запросто может быть коротыш.
Прямо тестером и всё по очереди сверху вниз... пройтись, позамерять.
А потом уже будем "посмотреть".
личку почистите!)Цитата:
Сообщение от mohavod
готово))) Простите что не по теме.Цитата:
Сообщение от Teten54rus
Приобрёл вот такое чудо...Что скажет сообщество про этот вариант?
BM2118
Предварительный стереофонический регулируемый усилитель с балансными входами обладает малым уровнем собственного шума, максимальной функциональностью и широким диапазоном питающих напряжений. Предварительный усилитель устанавливается между линейным или мощным выходом источника сигнала и входом усилителя мощности для регулировки уровня полезного сигнала на его выходе.
https://masterkit.ru/shop/multimedia...ifiers/1334378
Возник вопрос -источник с дифференциальными выходами...-это имеет отношение к к автомагнитоле?
Его можно использовать в качестве обычного или дифференциального уся, в инструкции все есть. Но... дерьмо полное, шумит и вообще.Цитата:
Сообщение от groum64
Поискал готовые платки, т.к. с паяльником не совсем дружу, подскажите, я могу использовать такую плату для одной пары RCA? ГУ Ford Sony 6CD
https://ru.aliexpress.com/item/12-35V-NE5532-Preamplifier-Preamp-Board-DC-Single-Power-Supply/32594681066.html
Вложение 1098516
сам ОУ вставлен в разъем, по идее можно заменить на более "благородный" аналог
Можно.
спасибо за ссылкуЦитата:
Сообщение от maisteroleg
да, уже нашел, народ на драйве2 их во всю ставит.Интересно, этот предусилитель не много вносит искажений?
Какие-то дополнительные доработки этой платки нужны для установки в ГУ?
---------- Сообщение добавлено 27.01.2017 в 14:45 ----------
Показал идею с китайскими платами опытному электронщику, на что получил ответ - это деребас, лучше сделать самому как в этой теме.Цитата:
Сообщение от Alex_Chevy
Правильно ли я понимаю, что в моем случае при основном усилителе tda 7851f и операционном усилителе JRC 4580 с ног 1 и 7 ОУ по даташиту - выходы (по 2 канала на оу) нужно брать выход прям с опреционного усилителя? или после обвязки? или с ТДА? отметил на фото точки красным плюс, синим минус., где удобно припаяться.... раньше такую мелкую пайку не делал)))
есть ли смысл - по простому варианту - попробовать изначально через конденсаторы вывести с них вывод? если не устроит то паять как в теме? ( еще вопрос - если конденсатор пробовать то на плату + или -конденсатора? )
заранее большое спасибо!
а... еще может кто посоветует. ШГУ камри, 2016 год, откуда взять ремоут? подсветка включена даже при выкл магнитоле. на антенный усь питание идет также как только завожу, шипение в динамиках слышу также сразу после завода авто...на штатке.... либо забить?
Вложение 1101808
Конденсаторы плюсом на плату.
Земля выбрана неудачно, визуально найдите дорожку от 13 ноги микросхемы.
Благодарю! а по точкам подключения - выбор правильный?Цитата:
Сообщение от maisteroleg
плата многослойка - 13 нога никуда не идет) ну тоесть внутри кудато.
как вариант с 4 й ноги ОУ брать
с ремоутом в моем случае не сталкивались?
еще вопрос - прозвонил мультиметром. на площадках выделенных производителем белым есть масса, вообще странно выглядит блок выделенный и сверху его площадки по 4 контакта ( под микросхемой на фото) не мог ли производитель задмать под выходы на линейники это место? или лучше не заморачиватсья?
спасибо!
Вложение 1101818
Зачем делать тройную работу? Хочется лишний раз убедится в том что не зря пишут что так делать не надо?Цитата:
Сообщение от Buhta
Есть такие понятия- аналоговая земля, цифровая земля, земля питания.Электрически они соединены, но топологически идут отдельно и соединяются в одном месте, обычно на входном конденсаторе по питанию. сделано это для того, чтобы по одному проводнику не протекали токи от разных сигналов. 13 вывод- это как раз аналоговая земля. кронштейн- земля питания.
Там по 3 контакта и это места установки транзисторов Не встречал подключение линейных выходов через одиночный транзистор, это больше похоже на транзисторы MUTE, тогда там должна быть аналоговая земля.Цитата:
Сообщение от Buhta
4 ОУ тоже подходит.
признаю, был не прав:) действительно сигнал слабый.Цитата:
Сообщение от Aleksey
но, надо же учиться на своих ошибках))))
Вопрос - можно ли спаять усилитель и разместить его снаружи? т.е. в разрыв выпаянных линейников? или вскрывать и внутри пробовать впихнуть?
спасибо!
А "кормить" его как? Плата меньше спичечного коробка, практически в любое ГУ помещается.
Думал выход на питание антенны) ладно буду разбирать. Спасибо!Цитата:
Сообщение от Lexx69
Вот опять. :)Цитата:
Сообщение от Buhta
Думаешь зря писали что так не надо делать?
Нормальные герои всегда идут в обход. :)Цитата:
Сообщение от Buhta
