Линейные выходы.

Сообщение от FFZ

matrix501! Развиваем и разрабатываем вопросы, а не делаем поспешные выводы, пусть и в состоянии неудачи!!!

все разработано, работает, неудач собственно нет.

Сообщение от fox proteus

Там тоже после выключения зажигания на некоторое время на микросхеме УМ появлялось питание. И, собственно, в той же теме и промелькнула подсказка о том, чтобы вывести ремоут с подсветки.

буду искать, идея полезная

По поводу усилителя. Все же на выходе ГУ (через буфер) очень слабый сигнал, чувствительности у усилка не хватает, поэтому звук отваливается на низкой громкости или тихих участках. Поднял еще КУ (резисторы 100 кОм), уменьшил гейн, проблема решилась. Усь не виноват.

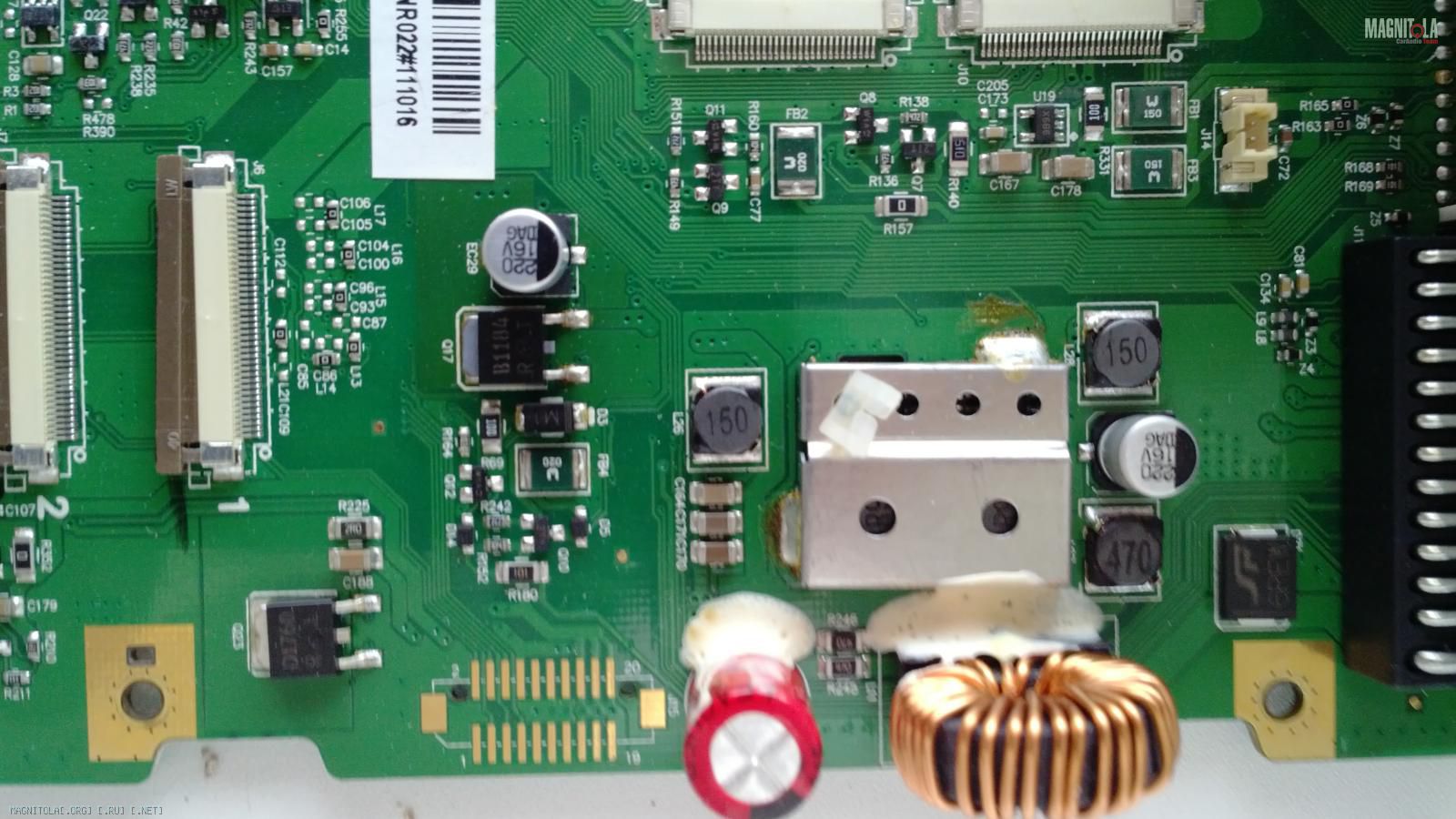

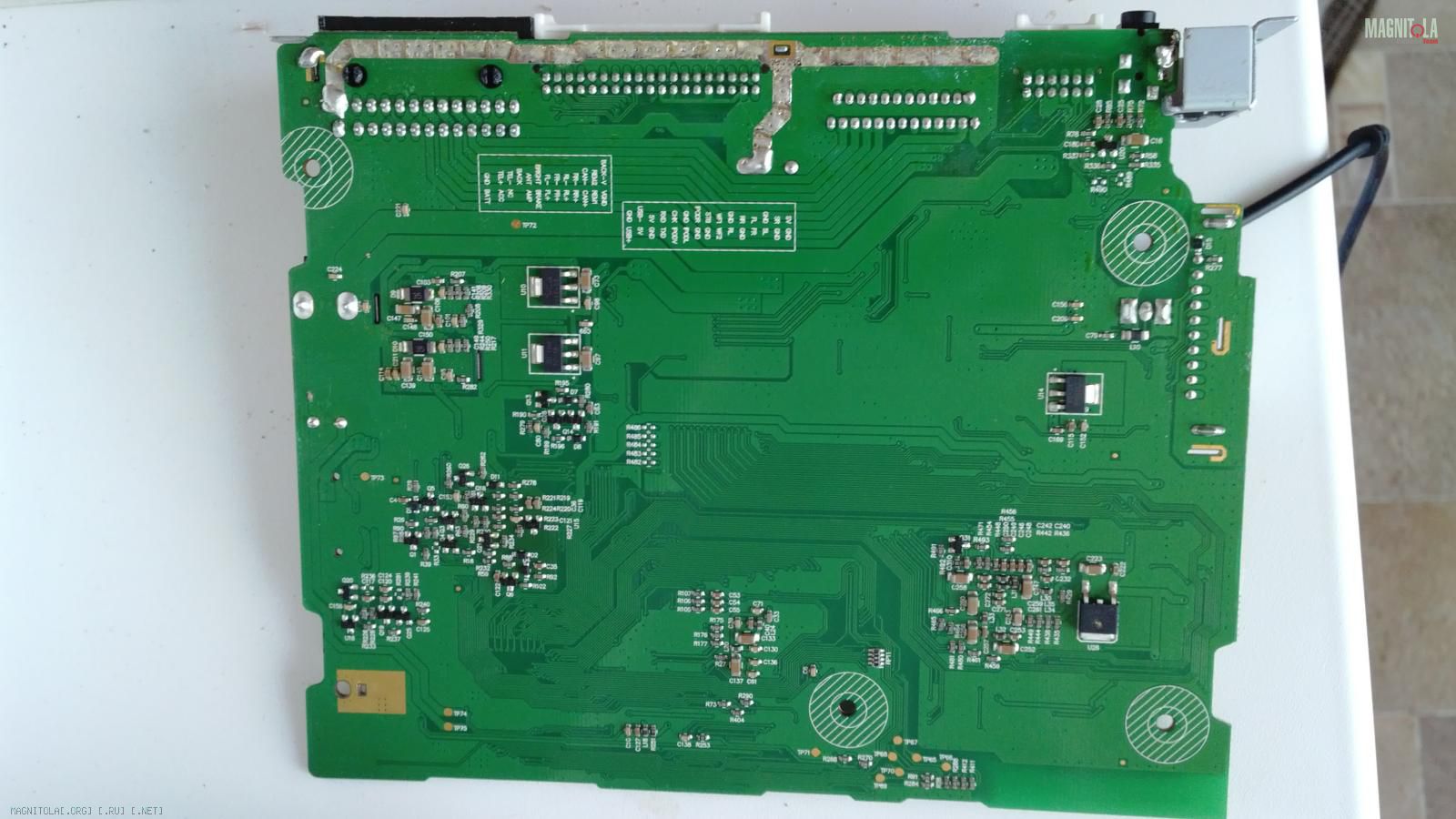

fox proteus - Искал пол дня в ГУ, где подается напруга на экран - не нашел. Если не сложно дайте ссылку на ту тему

Это мой драйвер. Обратная сторона. Без ремоута, ибо он отдельно решался. Делал для себя, в Sprint-Layout, схема теоретически типовая, а на практике это "выхлоп" домашнего сидюка именитого бренда. Послушали драйвер в правильном тракте - отлично! Без лишней окраски и ровненько всё передаёт. Тут же мне предложили напаять пару конденсаторов на каждое плечо питания и послушать разницу в нижнем диапазоне. Сделали, послушали. Всем удачи!

Сообщение от Miguel

Тут же мне предложили напаять пару конденсаторов на каждое плечо питания и послушать разницу в нижнем диапазоне. Сделали, послушали.

Ну и как? Что изменилось?

Сообщение от Aleksey

Ну и как? Что изменилось?

С какой целью интересуетесь?

Сообщение от Miguel

С какой целью интересуетесь?

С целью узнать результаты эксперемента.

---------- Сообщение добавлено 04.10.2013 в 14:41 ----------

Сообщение от matrix501

а как еще увеличить коэф усиления (кроме увеличения резистора R4) ?
цепочка R3 - R7 как то влияет ?

Федор уже ответил формулой - от двух резисторов зависит КУ. Менять можно оба. Средняя точка может пострадать только если резисторы для делителя выбраны довольно большОго номинала(десятки кОм). Если сделано как на схеме в первом посте, то за неё можно не бояться.

---------- Сообщение добавлено 04.10.2013 в 14:43 ----------

Сообщение от matrix501

Мне нужен КУ 15 примерно, чтобы увеличить 0.15 В (в максимуме громкости) хотя бы до 2х вольт.

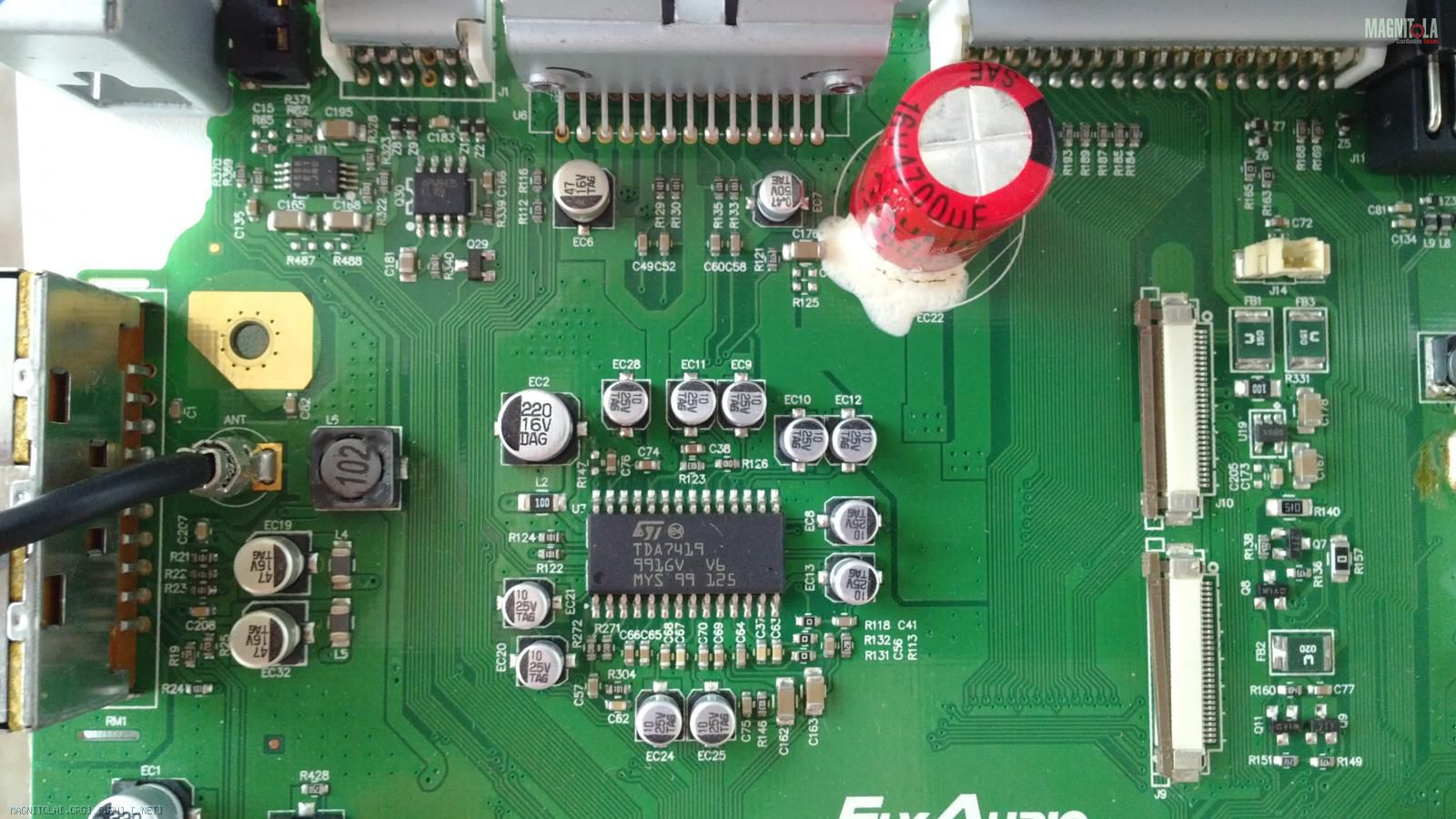

Напомни, пожалуйста, какая м/с УНЧ у тебя стоИт?

Сообщение от Aleksey

Напомни, пожалуйста, какая м/с УНЧ у тебя стоИт?

не могу знать, чтобы увидеть - ее надо отгибать от стенки радиатора - не хочу отломить.

Aleksey, а как еще увеличить коэф усиления (кроме увеличения резистора R4) ?

цепочка R3 - R7 как то влияет ?

Сообщение от FFZ

Ку= 1+ R4/R3

спасибо.

А средняя точка "не уплывет", если номиналы R3 и R7 будут отличатся ?
