Да, точно, с массой ошибся.Сообщение от Garmin
Форум автозвука и установки музыки в автомобиль
Репутация: 3358
Да, точно, с массой ошибся.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 190195
Приятного прослушивания.
---------- Сообщение добавлено 11.12.2017 в 16:17 ----------
ОЧЕНЬ много раз это объяснялось в теме - лучше ближе к м\с DSP.
И про землю ОЧЕНЬ много раз объяснялось.
Не надо отсюда брать землю.
Репутация: 3358 С ДСП пока найти выход неудалось, там все в недрах платы...Приятного прослушивания.
---------- Сообщение добавлено 11.12.2017 в 16:17 ----------
ОЧЕНЬ много раз это объяснялось в теме - лучше ближе к м\с DSP.
И про землю ОЧЕНЬ много раз объяснялось.
Не надо отсюда брать землю.
за ответ - спасибо.
Репутация: 780 lexer63, какая DSP используется знаешь?
Репутация: 190195 А тут основное слово ближе.
Если не нашел\не получается запаяться около м\с DSP, то надо использовать это слово.лучше ближе к м\с DSP
Репутация: 3358 NXP Saf7730hv/2350
---------- Сообщение добавлено 11.12.2017 в 23:57 ----------
Понял, вроде нашёлА тут основное слово ближе.
Если не нашел\не получается запаяться около м\с DSP, то надо использовать это слово.только вопрос, прям на выход ДСП кидать? Или там по даташиту (на ДСП)на выходе обвязка, пару кондеров и резисторов, или после них? Заранее сори за тупые вопросы)
Репутация: 190195 Можно и там и там - где сможешь запаять, там и паяй. Лучше до фильтров(ближе к м\с DSP).
В схеме выхода, если собрал всё по схеме, есть емкости в обратной связи - они обрежут не нужное.
Репутация: 780 Я прямо на ноги DSP паял.
Репутация: 450 Добрый день. Магнитола swing 1 Octavia a7. Оу tda7563a. Решил выпаять линейники. Заказал из Китая 2 предусилителя. Сигнал 4 канала брал с DSP. Сигнальную массу с массы ГУ. Питание предусилителя - плюс с плюсовой клеммы ГУ. минус с массы ГУ. Ремоут на внешний усилитель с помощью стаба 78r12. Собрал, спаял, все работает. Поставил в машину, имеем сильнейшую наводку по питанию... Даже не знаю куда рыть(((

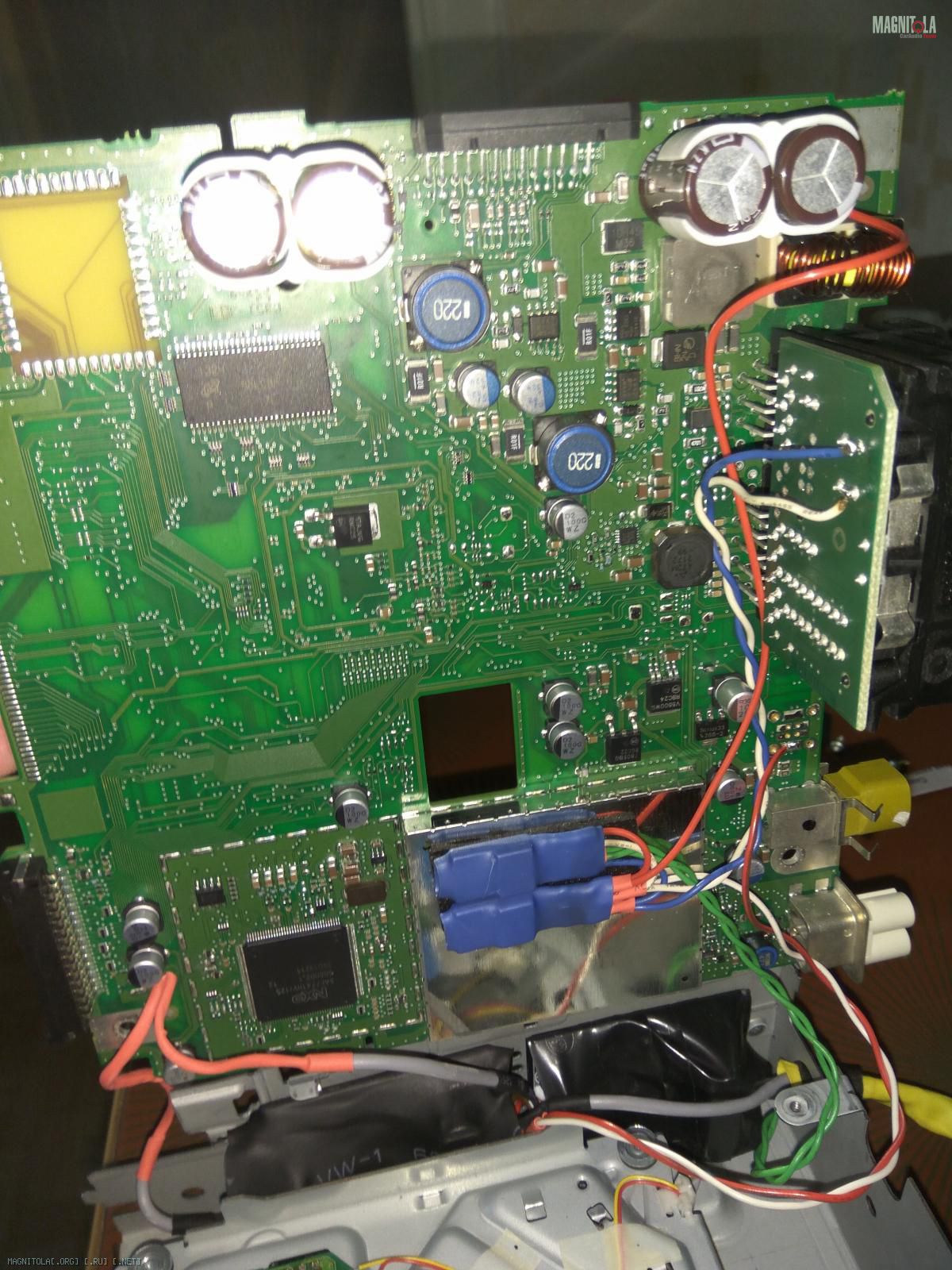

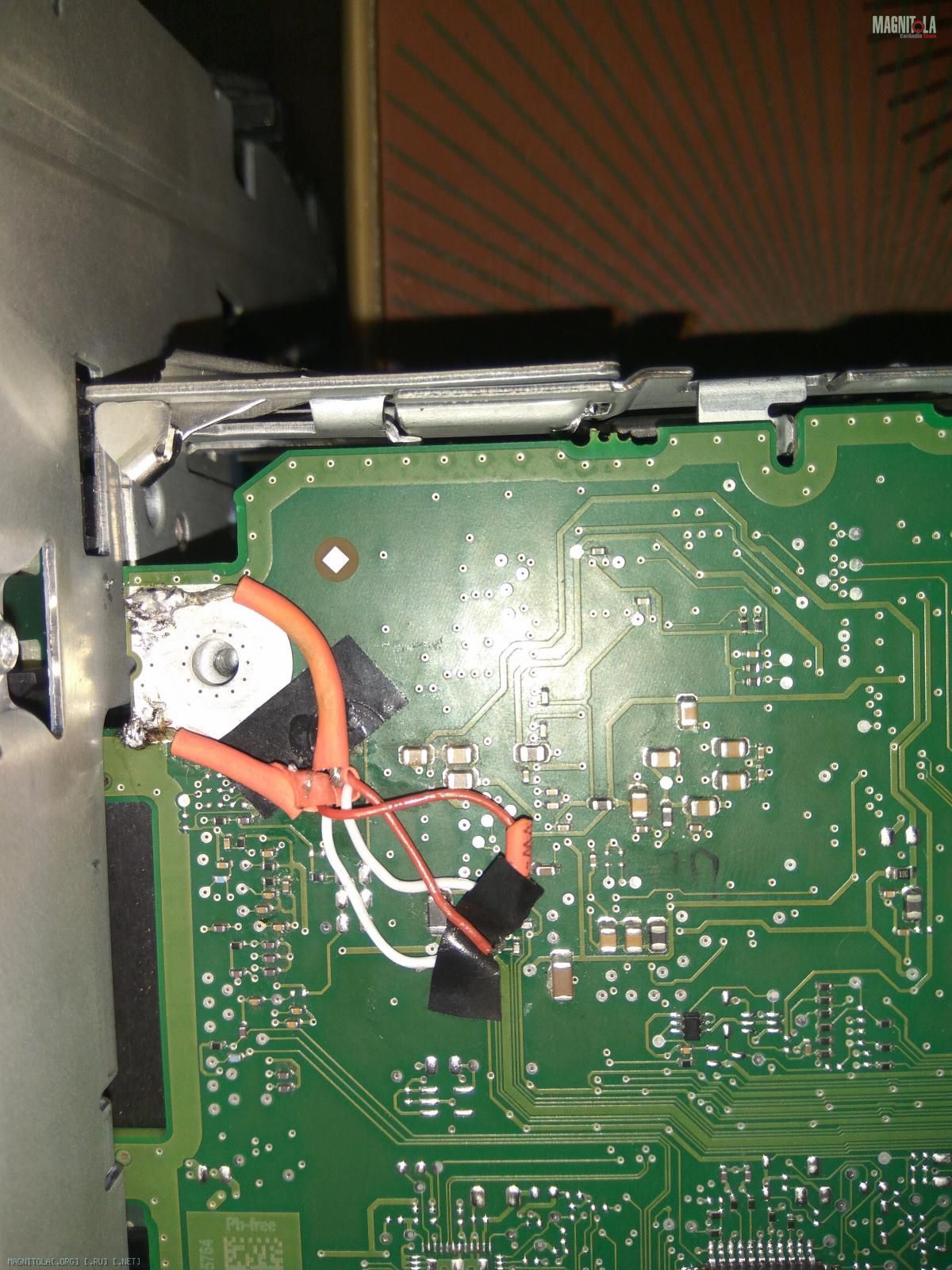

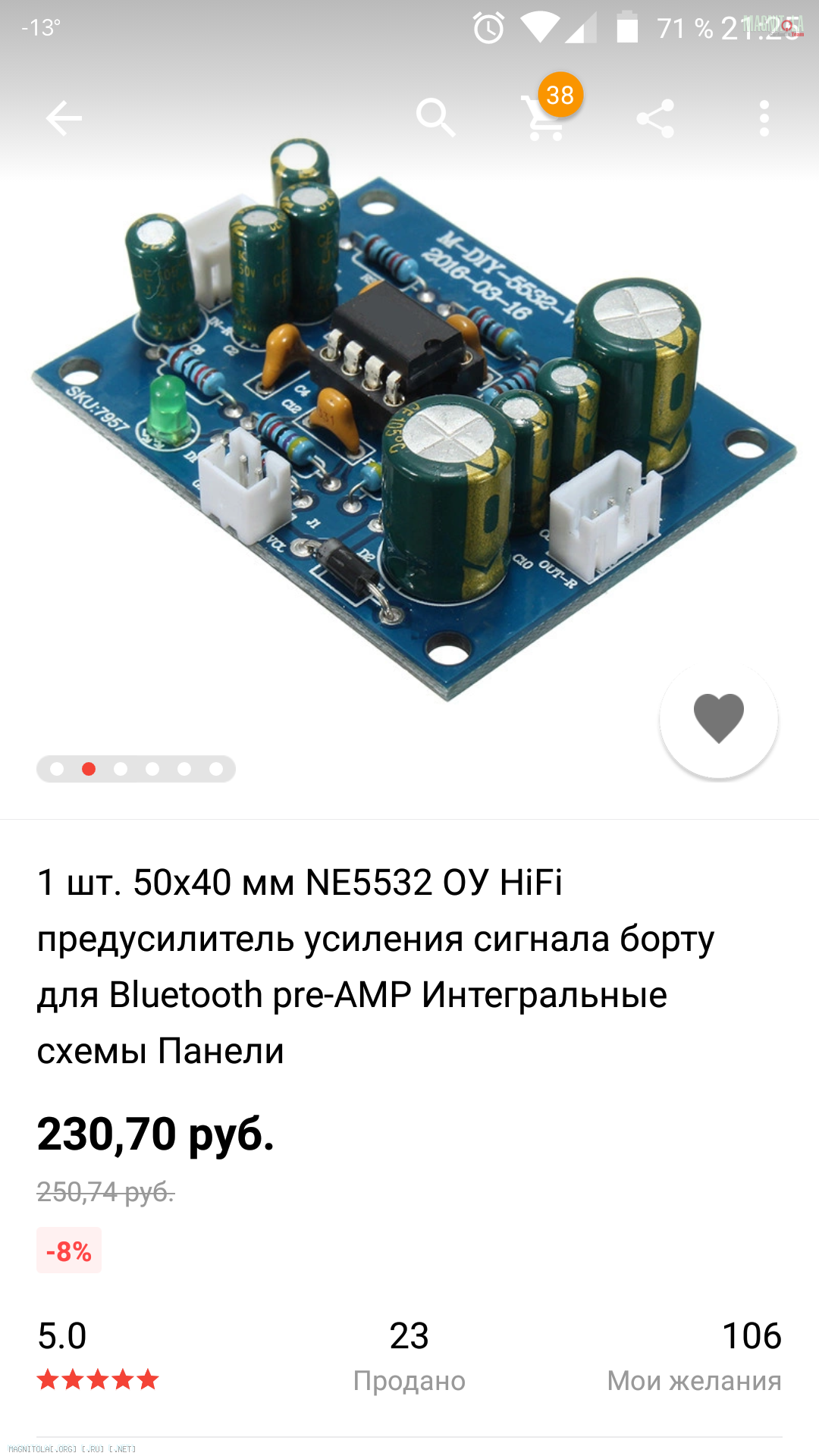

На фото предусилитель, место куда подпаивался для снятия сигнала с dsp. На тюнере приклеены 2 стаба 78r12, один для ремоута, другой для питания предусилителей. Сейчас один убрал (пытаясь избавиться от наводок), подключил предусилители напрямую на + магнитолы. Наводки остались. Если что паялся как в этой статье, только предусилители другие: https://www.drive2.ru/l/6662778/ Помогите плиз...
Репутация: 190195 Если хочешь разобраться, то перечитать тему - разжевано много раз по этому поводу.
