Aleksey, а почему по питанию емкость С8 убрали на выходе ОУ? или просто не дорисовали
плату протравил, завтра начну паять
Aleksey, а есть разница в разделительных электролитах - какой полярностью подключать?
вопрос потому, что на входе буфера плюс к ноге м/с, и на выходе TDA тоже плюсом к ноге, таким образом если я подпаиваюсь сразу к ноге TDA, то емкость минусом к ней будет, а не плюсом. Разница вообще есть, ведь ток переменный в звуковом тракте ?
проверил работу 1го канала ОУ на компе (резистор КУ поставил 47 кОм, КУ ~ 6)
на выходе звуковой карты (розовый шум) примерно такой же уровень, как на ГУ с проца TDA. (0.18 В) на макс громкости.
Но если сгенерировать синус на (на любой частоте с такой же амплитудой), то уровень составляет 0.5 В. Синусы проверял 100 Гц, 1 и 10 Кгц
Соответственно, при подаче на линейный вход этой же карты розового шума, он усиливается примерно до 1 В без искажений. Если же проверить синус, то он усиливается до 2.7 В и искажается до прямоугольников.
Входной сигнал генерировал и снимал прогой Cool Edit Pro 2.1.
Для меня осталось загадкой разные уровни напряжения на линейном выходе при генерации розового шума и синуса. Ведь розовый шум содержит в себе все частоты звукового диапазона, почему он по напряжению ниже простого синуса ?
Ток то переменный, но есть постоянное смещение - при однополярном питании от него не избавиться.
Если есть сомнения, то лучше сначала замерить тестером напряжение на выходе м/с регулятора. Если напряжение будет меньше чем

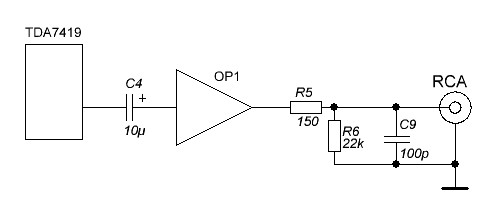

4,5 В(напряжение на входе буферного усилителя при 9 вольтовом питании), то емкости надо ставить плюсом ко входу буфера.
Если будет больше, то наоборот - к выходу м/с регулятора. Обычно, можно не парится и подключать плюс как на схеме в первом посте
т.е. на вход буфера.
Это большой КУ. При таком усилении на большой громкости будут искажения или придется не выкручивать регулятор громкости.
Лучше сделать КУ чуть меньше.
Чем меряешь напряжение, тестером? Тестеру можно верить только на низкой частоте, если у тебя не специальный.
---------- Сообщение добавлено 21.09.2013 в 16:02 ----------

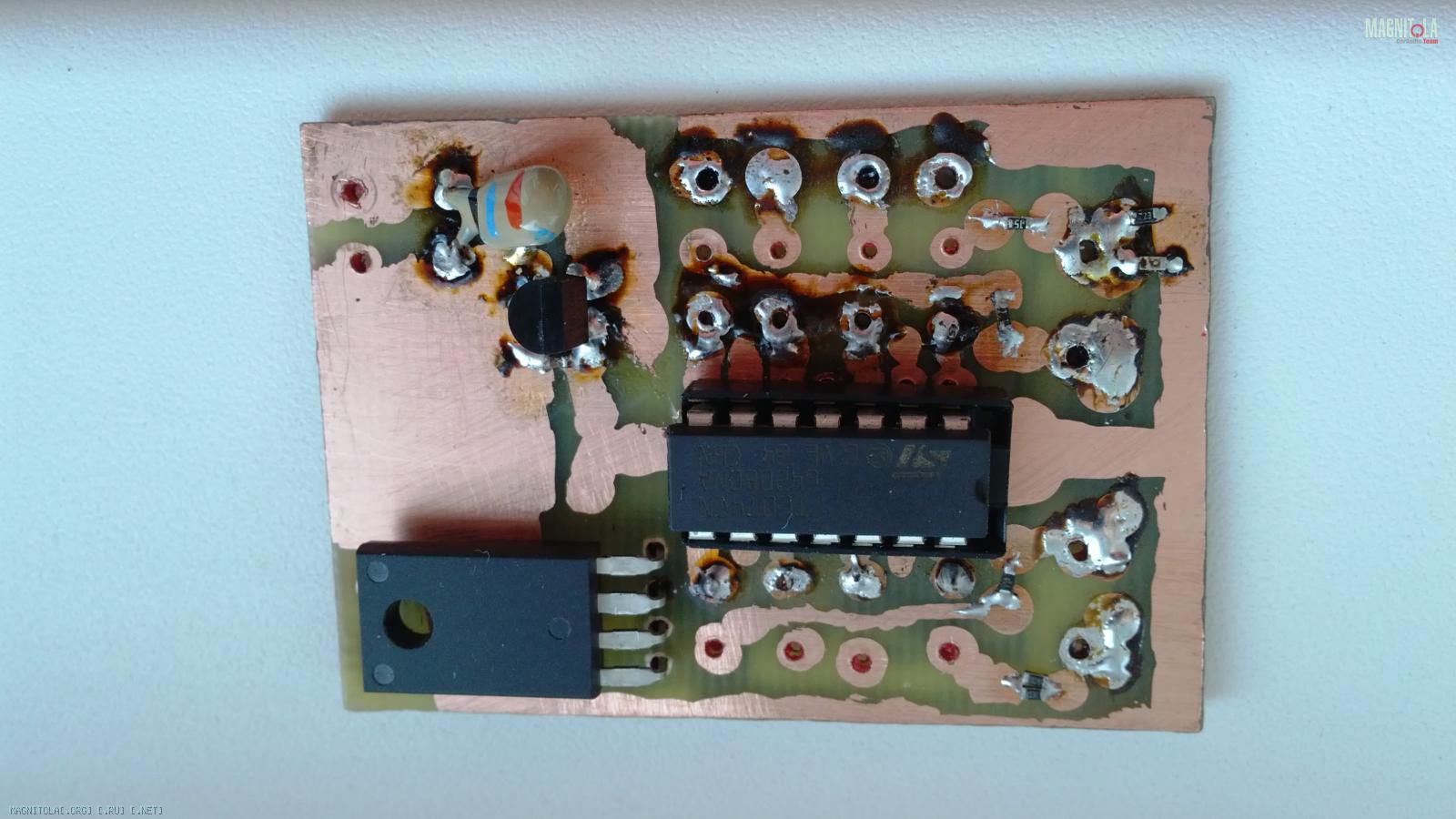

Кстати, по фото платы.....
Молодец что делаешь сам! Но все же..... Панельку лучше не использовать, промывать плату после пайки обязательно.
Ни к чему применять такие мелкие детальки(0603), гораздо удобнее работать с 0805. Плату лучше залудить всю, но тонким
слоем(чем тоньше тем лучше) и для пайки использовать поменьше припоя.
поменял на 33 кОм, все равно обрезает сверху. Но это на компе (может изначально сигнал выше чем на ГУ будет), надо будет проверить непосредственно на ГУ , подключу ноутбук, потом отпишусь.
да, мультиметром, но это так, для общей картины. В любом случае через cool edit смотрю какой сигнал приходит. Ладно, с показаниями разобрались.
хотел сделать почеловечьи, развести автоматом, и напечатать на принтере. Но с оркадом - пикадом провозился день, нарисовал в фотошопе, напечатал, но тонер не прилип почему то к плате от утюга (10 лет назад таких проблем не возникало). Плюнул и нарисовал лаком.
Детальки паяю какие есть, конечно мелкие очень, но вариантов нет. Есть только материнки негодные.
FFZ, Я на своём драйвере сделал Ку=5 с небольшим. Но у меня два операционника, двухканальных, и +\- 15 вольт питание. Прослушивание в правильной домашке не выявило ничего лишнего привносимого драйвером. Но это моё личное творение, не для коммерции.
