Линейные выходы.

**Aleksey** · 24.03.2012 23:39

Теперь поговорим куда подключать.
Лучший вариант, конечно, прямо на ноги м/с в которой находится регулятор громкости. Обычно, это последняя м/с перед
усилителем мощности(УНЧ). Правда, зачастую ноги современных м/с очень маленькие и расстояние между, ну в общем тоже трындец.
Подпаяться к таким ногам не просто, поэтому ищем по дорожкам куда они идут. Обычно, недалеко от этой м/с есть резисторы на которые
идут эти сигналы, а с них уже в сторону УНЧ. Можно подпаяться к этим резисторам. Если их найти не удалось и проследить дорожки нет
возможности(такое бывает не редко в современных головах), то идем со стороны УНЧ. От входов м/с идем по дорожкам до конденсаторов
и резисторов и подпаиваемся там со стороны м/с регулятора. Где какие ноги у м/с ищем в даташитах(скачиваем с инета).
Плату выхода удобно размещать на корпусе тюнера - он обычно, находится в жестяном кожухе и эта жесть легко паяется. Заодно получаем
хорошее соединение с землей(в первом посте писал зачем). От платы выхода шлейфом(я использую компьютерные) тянем до места пайки.
Чтобы избежать внешних наводок прокладываем шлейф подальше от преобразователей, кварцев, м/с процессора.... Питание на плату
можно смело брать со входного питания - с емкости после дросселя. Потребление этой платы без сигнала единицы миллиампер.
Можно обойтись без собственного стабилизатора, но тогда придется искать питание аудио части платы головы. Его можно взять с ОУ
которые стоЯт после м/с регулятора(если они есть). Там обычно в пределах 8-9 вольт. Если ОУ в сигнале нет, то можно брать с питания
м/с регулятора. Часто, в современных головах, ставят большие м/с в которых есть уже все - часть приемника, дсп, коммутатор входных
сигналов, регулировки тембра, фейдера, баланса, громкости.... Там питание имеет малый уровень и запитаться от него будет проблематично.
Поэтому я делаю всегда свой стабилизатор и нет зависимости от внутреннего питания устройства(это не только голова, но и усилитель
на пример).

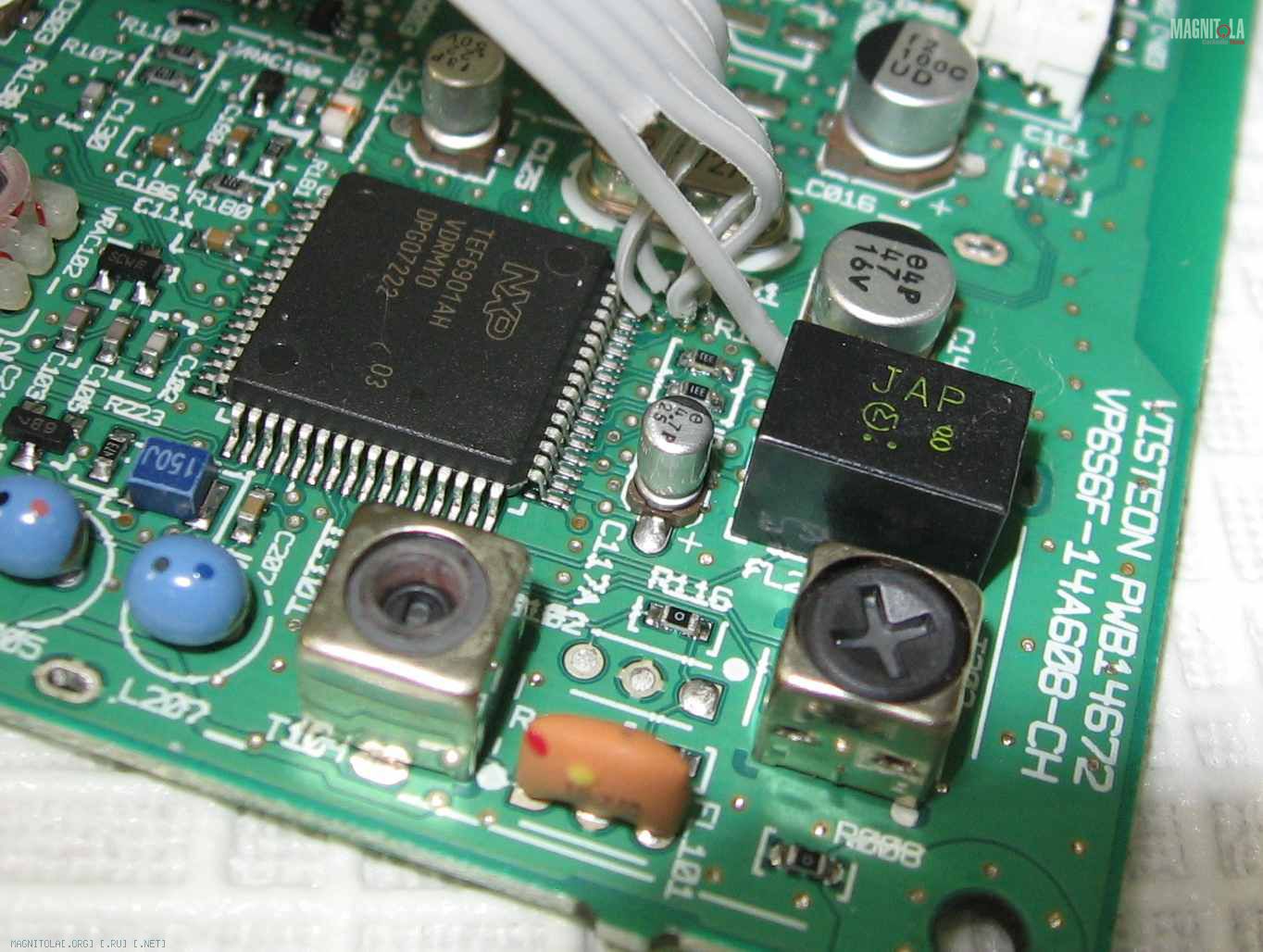

На фото пример: Форд 6000 и Мазда(питание взято с ОУ).

**MAGNITOLA** · 24.03.2012 23:39

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Aleksey** · 24.03.2012 23:41

Сообщение от Garmin

Ну, у каждого свой опыт. Мне пришлось такое делать не однажды. Всё зависит от типа входной цепи усилителя.

А с чем боролись таким образом? С фоном от двигателя?

**Garmin** · 25.03.2012 11:12

Сообщение от Aleksey

А с чем боролись таким образом? С фоном от двигателя?

Да. Иногда входные цепи усилителя имеют слабую развязку по входу от наводок. В таком случае помогает развязка выхода от земли.

**Aleksey** · 25.03.2012 14:34

Сообщение от Garmin

Да. Иногда входные цепи усилителя имеют слабую развязку по входу от наводок. В таком случае помогает развязка выхода от земли.

В первом посте писал - надо делать хорошую землю и питать через свой стабилизатор и тогда, если нет косяков в установке,
ни какого фона не будет. Проверено на сотнях систем.

**Aleksey** · 26.03.2012 13:43

Пример как не надо делать. Провода обрезаны мной.

**Aleksey** · 27.03.2012 02:10

Иногда бывает необходимость сделать много выходов.
Пример хонда.

**Папа Карло** · 30.03.2012 00:23

Сообщение от Aleksey

Часто возникают вопросы по линейным выходам из штатных голов. В инете есть не мало фотографий и описаний любительских
работ на эту тему - берут сигнал со входа м/с УНЧ и через конденсаторы пускают на выход. Да, этот вариант, конечно, работает,
но совсем другое дело КАК он работает. Малый уровень сигнала(соответственно шумы), практически всегда фон от двигателя,
сильная зависимость от качества межблоков..... это все последствия простоты схемы. Такой вариант не будем рассматривать - он нам
не интересен. В общем, попробую рассказать и показать как это можно сделать. Оговорюсь сразу - начинающим трудно будет такое сделать
но, если есть желание и голова(на плечах), да и руки нормально растут, то в принципе можно попробовать сделать сделать. У меня был
интересный случай - наш человек, живет в Канаде, захотел сам доработать 88 пионер. Купил паяльную станцию, по ютубу научился паять и сам
все сделал. Общение было по аське, скайпу.... У человека было огромное желание! Так что, нет ни чего не возможного.

Этот раздел называется "высший пилотаж" т.е. будем делать как "взрослые".
Так как в штатной технике зачастую очень мало места приходится делать устройства такими чтобы они занимали минимум места, соответственно
под это выбираются и детали, естественно что это SMD т.к. в первую очередь лимитирует высота устройства.
Для получения нормального уровня напряжения на выходе нужен буферный усилитель с коэфф. усиления порядка четырех. БОльший КУ делать
нет смысла так как не хватит уровня питания. Конечно, можно сделать и преобразователь, но это уже другая песня и борьба с помехами может
перечеркнуть все начинание, да и по размерам это уже будет не то. Я не люблю висящих на проводах устройств, поэтому все делаю внутри
аппарата и от сюда малые размеры.
Чтобы не было помех от двигателя необходимо запитать наше устройство от своего собственного стабилизатора. Уровня питания в 9 вольт
вполне достаточно для получения нормального уровня сигнала на выходе. И еще, обязательно нужна хорошая земля - не одним проводочком,
а несколько толстых перемычек. Потом выложу фото - будет понятно о чем речь.
Теперь сам буферный усилитель. Тут ни чего необычного....
Исходя из вышеописанных требований(в первую очередь размеры) берем обычный неинвертирующий усилитель на ОУ. Так как питание
однополярное, делаем искусственную среднюю точку, её обязательно шунтируем емкостью. На выходе ставим RC цепочку на землю и кабелечком
с RCA разъемом выводим наружу аппарата. Питание однополярное, со средней точкой на которой половина питания - на входе и выходе ставим
емкости.
По деталькам. Тут уже кто во что горазд.

Естественно, должны быть блекгейты, 627, мундорф.... и плата только на фторопласте!
Иначе работать не будет!
Практически всегда хватает ОУ TL074 от хорошего производителя, я использую только индустриальные TI. Что будете ставить вы - дело ваше.
Емкости.... я использую танталы, смд, размер А. Именно из за размеров. Плата сделана так что вместо них можно поставить(иногда ставлю)
хорошие выводные емкости(если за одно делается доработка аппарата).
Плата сделана так чтобы можно было всунуть куда угодно - 30 * 27 * 5 мм. Монтаж SMD, резисторы сверху 0805, снизу 0603.
Ну, вроде все...

если есть вопросы что-куда задавайте.

А почему на схеме такое мудреное смещение микросхемы? И на "+" и на "-" входы подано по половине питания
