Линейные выходы.

Сообщение от ElectricFromUfa

Мой вариант платы (процесс сборки):

Молодец, получилось прилично.
Кстати, есть большая тайна.... скажу шепотом. В магазинах и на радиорынках продаются пинцеты! Только тссс....

а есть у кого файл для распечатки платы этого предусилителя ?

Сообщение от I_C_E

а есть у кого файл для распечатки платы этого предусилителя ?

В нпчале темы все есть.

Всем добрый день! Изготовили мне платы по схеме Алексея. Спасибо большое. Всё работает. Но т.к. пришлось делать партию из 10-ти штук,то у меня осталось некоторое кол-во готовых плат. На пробу делали с КУ 2 и 4. Кому надо-обращайтесь.

Сообщение от AstraX

Но т.к. пришлось делать партию из 10-ти штук,то у меня осталось некоторое кол-во готовых плат. На пробу делали с КУ 2 и 4. Кому надо-обращайтесь.

Дак ты хоть покажи сначала что получилось то, а потом думать будем.

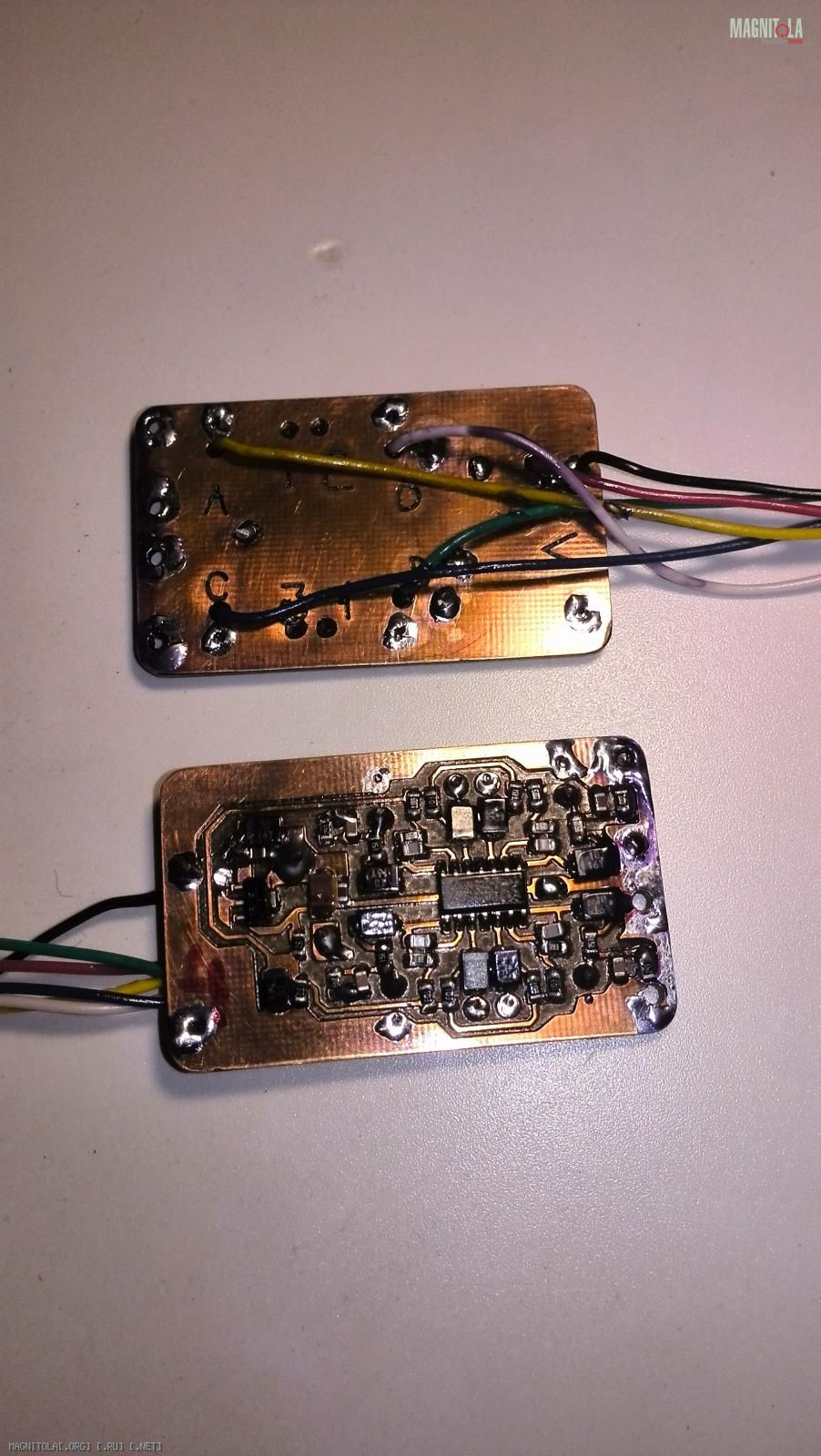

Добавил фото. Что скажете,Алексей?

Сообщение от Aleksey

Часто возникают вопросы по линейным выходам из штатных голов. В инете есть не мало фотографий и описаний любительских
работ на эту тему - берут сигнал со входа м/с УНЧ и через конденсаторы пускают на выход. Да, этот вариант, конечно, работает,
но совсем другое дело КАК он работает. Малый уровень сигнала(соответственно шумы), практически всегда фон от двигателя,
сильная зависимость от качества межблоков..... это все последствия простоты схемы. Такой вариант не будем рассматривать - он нам
не интересен. В общем, попробую рассказать и показать как это можно сделать. Оговорюсь сразу - начинающим трудно будет такое сделать
но, если есть желание и голова(на плечах), да и руки нормально растут, то в принципе можно попробовать сделать сделать. У меня был
интересный случай - наш человек, живет в Канаде, захотел сам доработать 88 пионер. Купил паяльную станцию, по ютубу научился паять и сам
все сделал. Общение было по аське, скайпу.... У человека было огромное желание! Так что, нет ни чего не возможного.
Этот раздел называется "высший пилотаж" т.е. будем делать как "взрослые".
Так как в штатной технике зачастую очень мало места приходится делать устройства такими чтобы они занимали минимум места, соответственно
под это выбираются и детали, естественно что это SMD т.к. в первую очередь лимитирует высота устройства.
Для получения нормального уровня напряжения на выходе нужен буферный усилитель с коэфф. усиления порядка четырех. БОльший КУ делать
нет смысла так как не хватит уровня питания. Конечно, можно сделать и преобразователь, но это уже другая песня и борьба с помехами может
перечеркнуть все начинание, да и по размерам это уже будет не то. Я не люблю висящих на проводах устройств, поэтому все делаю внутри
аппарата и от сюда малые размеры.
Чтобы не было помех от двигателя необходимо запитать наше устройство от своего собственного стабилизатора. Уровня питания в 9 вольт
вполне достаточно для получения нормального уровня сигнала на выходе. И еще, обязательно нужна хорошая земля - не одним проводочком,
а несколько толстых перемычек. Потом выложу фото - будет понятно о чем речь.
Теперь сам буферный усилитель. Тут ни чего необычного....
Исходя из вышеописанных требований(в первую очередь размеры) берем обычный неинвертирующий усилитель на ОУ. Так как питание
однополярное, делаем искусственную среднюю точку, её обязательно шунтируем емкостью. На выходе ставим RC цепочку на землю и кабелечком
с RCA разъемом выводим наружу аппарата. Питание однополярное, со средней точкой на которой половина питания - на входе и выходе ставим
емкости.
По деталькам. Тут уже кто во что горазд. Естественно, должны быть блекгейты, 627, мундорф.... и плата только на фторопласте!
Иначе работать не будет!
Практически всегда хватает ОУ TL074 от хорошего производителя, я использую только индустриальные TI. Что будете ставить вы - дело ваше.
Емкости.... я использую танталы, смд, размер А. Именно из за размеров. Плата сделана так что вместо них можно поставить(иногда ставлю)
хорошие выводные емкости(если за одно делается доработка аппарата).
Плата сделана так чтобы можно было всунуть куда угодно - 30 * 27 * 5 мм. Монтаж SMD, резисторы сверху 0805, снизу 0603.
Ну, вроде все... если есть вопросы что-куда задавайте.

Как всегда высший уровень!!!

---------- Сообщение добавлено 03.10.2015 в 18:18 ----------

Я просто только первый пост прочёл

Это остатки флюса или лаком покрыта плата?

Сообщение от AstraX

Добавил фото. Что скажете

Если рассматривать в качестве "для себя", то вполне не плохо.

---------- Сообщение добавлено 03.10.2015 в 18:31 ----------

Сообщение от Алексей алтай

Я просто только первый пост прочёл

Еще не вечер - то ли еще будет!

Сообщение от Aleksey

Это остатки флюса или лаком покрыта плата?

Если рассматривать в качестве "для себя", то вполне не плохо.[COLOR="Silver"]

Плата фрезерована. Покрыта лаком.
