Я думал будет все намного проще, оторвать цепь защиты и кинуть перемычку на прямую от родных Б/ПСообщение от Абент
Форум автозвука и установки музыки в автомобиль
Репутация: 9847
Я думал будет все намного проще, оторвать цепь защиты и кинуть перемычку на прямую от родных Б/П
Репутация: 117793
Кнопка самоликвидации на стеге
Спасибо всем, кто откликнулся с помощью.
Теперь я знаю, что:
- В Стеге K2.04 выходные транзисторы имеют максимальное напряжение сток - исток 100 вольт, а работают при напряжении питания 105 вольт. Из-за этого происходит пробой и утечка выходных транзисторов.
- предвыходные транзисторы имеют максимальное напряжение коллектор - эмиттер 45 вольт, а работают при 48 вольтах. Из-за этого также появляются утечка в цепи коллектора и нарушение работы усилителя.
- Цепи защиты довольно совершенны, но тоже могут выходить из строя.
- И самое главное: у чёрных стегов есть кнопка самоликвидации! При определённой комбинации переключателей режимов на выходе появляется неубираемая постоянка. Если в этот момент будет подключен динамик, то или динамику, или усилителю наступит конец.
Причина этого весьма банальна: теряется масса на входе операционника во входном фильтре. В итоге на выходе предварительного усилителя появляется напряжение питания. Разделительный электролит между предварительным усилителем и усилителем мощности не рассчитан на значительное обратное напряжение и даёт утечку. На вход усилителя мощности подаётся постоянное напряжение от 3х до 7ми вольт. Усилитель мощности это постоянное напряжение добросовестно усиливает до 12-50 вольт. При включении пару секунд защита не работает. Поэтому наступает нехороший конец или динамику, или усилителю.
P.S. Комбинацию кнопок не скажу, иначе все начнут пробовать и палить усилители.
И самим лучше не экспериментировать, просто примите к сведению.
Репутация: 4051719
ну...... им можноСпасибо всем, кто откликнулся с помощью.
Теперь я знаю, что:
- В Стеге K2.04 выходные транзисторы имеют максимальное напряжение сток - исток 100 вольт, а работают при напряжении питания 105 вольт. Из-за этого происходит пробой и утечка выходных транзисторов.
- предвыходные транзисторы имеют максимальное напряжение коллектор - эмиттер 45 вольт, а работают при 48 вольтах. Из-за этого также появляются утечка в цепи коллектора и нарушение работы усилителя.
- Цепи защиты довольно совершенны, но тоже могут выходить из строя.
- И самое главное: у чёрных стегов есть кнопка самоликвидации! При определённой комбинации переключателей режимов на выходе появляется неубираемая постоянка. Если в этот момент будет подключен динамик, то или динамику, или усилителю наступит конец.
Причина этого весьма банальна: теряется масса на входе операционника во входном фильтре. В итоге на выходе предварительного усилителя появляется напряжение питания. Разделительный электролит между предварительным усилителем и усилителем мощности не рассчитан на значительное обратное напряжение и даёт утечку. На вход усилителя мощности подаётся постоянное напряжение от 3х до 7ми вольт. Усилитель мощности это постоянное напряжение добросовестно усиливает до 12-50 вольт. При включении пару секунд защита не работает. Поэтому наступает нехороший конец или динамику, или усилителю.
P.S. Комбинацию кнопок не скажу, иначе все начнут пробовать и палить усилители.
И самим лучше не экспериментировать, просто примите к сведению.они же СТЕГ, не Мистери какие нить там
Репутация: 236944
сорри за оффф.
усь ЕОС 35, фонил один канал, отдал мастеру, теперь также фонит и на холостую, еще и в защиту уходит при повышении громкости
почянили блин, терь ни как не выловлю мастера, 3 раза переделывалпара уже плюнуть в рожу ???
Репутация: 117793 То же самое,
Есть у меня в ремонте два аппарата, K2.01 и K2.04.

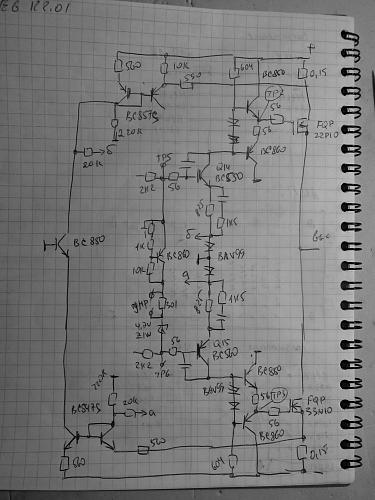

В обоих проблема с постоянкой на выходе. Выходные транзисторы в норме. Проблема локализации неисправности усугубляется срабатыванием защиты и мелким монтажом. Второй вопрос почти победил - проверил выходные с микроскопом и нарисовал часть схемы выходного усилителя (без платы УН):
Если у кого есть наработки, прошу поделиться!
Репутация: 362066
Прям как наши ВАЗы
Репутация: 722156
Очень удивился тому, что такая уважемая фирма заставляет электронные компоненты работать на пределе своих возможностей.
---------- Сообщение добавлено 27.09.2012 в 16:04 ----------
Ну и в опу тогда этот стег
---------- Сообщение добавлено 27.09.2012 в 23:35 ----------
Какова вероятность получить эту смертельную комбинацию при настройке уся?
Репутация: 7330
Вот чтоб не создавать новую темку, хотел спросить такое.

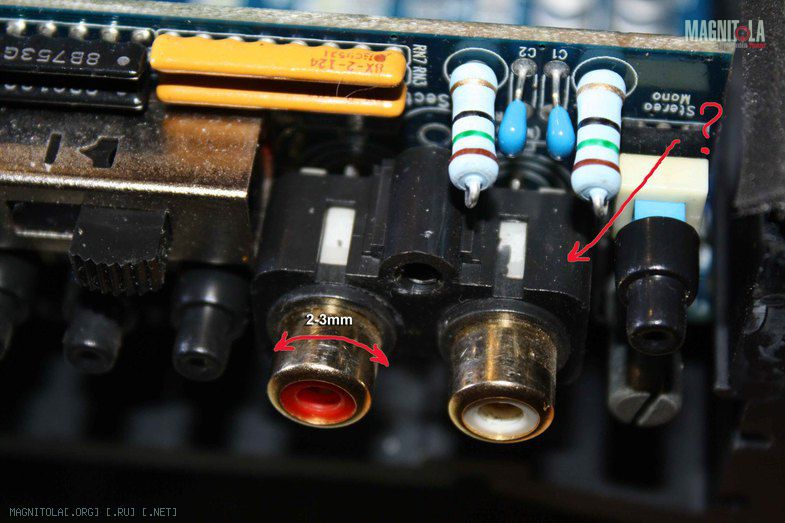

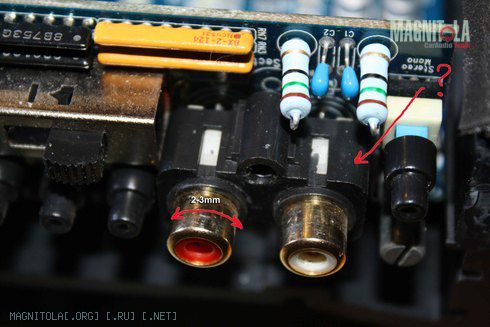

STEG K4.01 На одном мидбасе все время то пропадал то появлялся сигнал.
Причину нашел.
Виной RCA, все намертво стоят, а как раз тот шевелиться по кругу на 2-3 мм если крутить.
Так вот, хотел спросить кто знает как снять то-ли плату то-ли пластик черного цвета где RCA, чтоб припаять его.
http://s-e-r-g-i-o.users.photofile.r.../175879468.jpg
http://s-e-r-g-i-o.users.photofile.r.../175879467.jpg
http://s-e-r-g-i-o.users.photofile.r.../175879470.jpg
Репутация: 117793 Чёрный пластик на защёлках (белых) подцепи чем - нибудь и сними.
Репутация: 9847 Проблему свою не решил(( может у кого нибудь есть хоть какая нибудь схема на стег к2.02, нашел хорошего мастера в своем городе он будет ковыряться, помогите пожалуйста
---------- Сообщение добавлено 24.03.2013 в 14:40 ----------
Еще такая проблемка, заклинила кнопка переключения моно стерео, прозванивается както непонятно, может она какой нибудь сбой дала((
---------- Сообщение добавлено 24.03.2013 в 16:00 ----------
А как горят красная и зеленая лампочки при самоликвидации? у меня моргают обе Прочитал в инструкции что это связано с замыканием на землю, и как только проблема устраница усь встанет в нормальное состояниеСпасибо всем, кто откликнулся с помощью.
P.S. Комбинацию кнопок не скажу, иначе все начнут пробовать и палить усилители.
И самим лучше не экспериментировать, просто примите к сведению.
---------- Сообщение добавлено 24.03.2013 в 16:03 ----------
возможно стег к ПК подключить? или этот разъем только для сервис центра?
