Прошу совета в небольшом ремонте, и возможной модернизации!

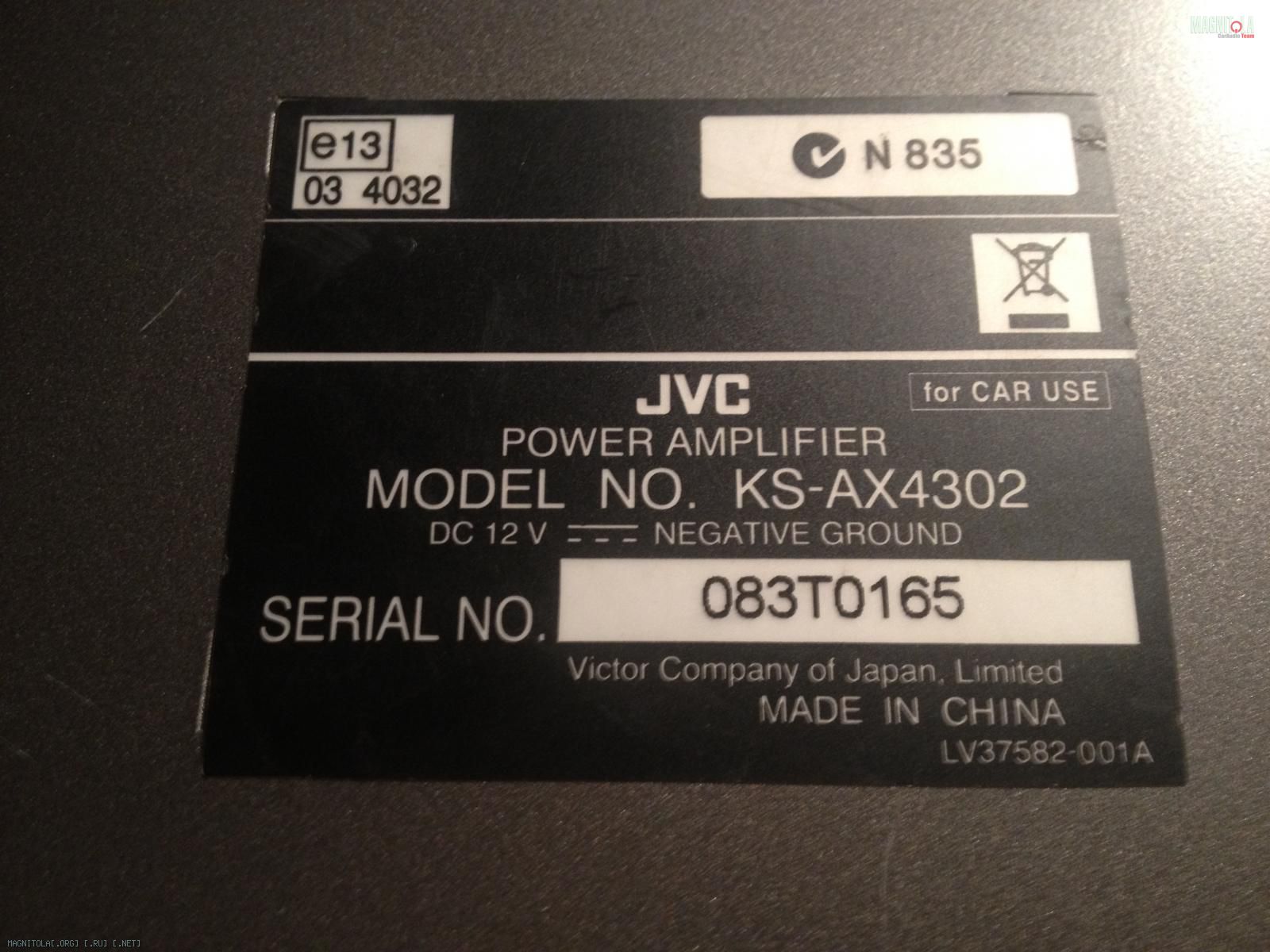

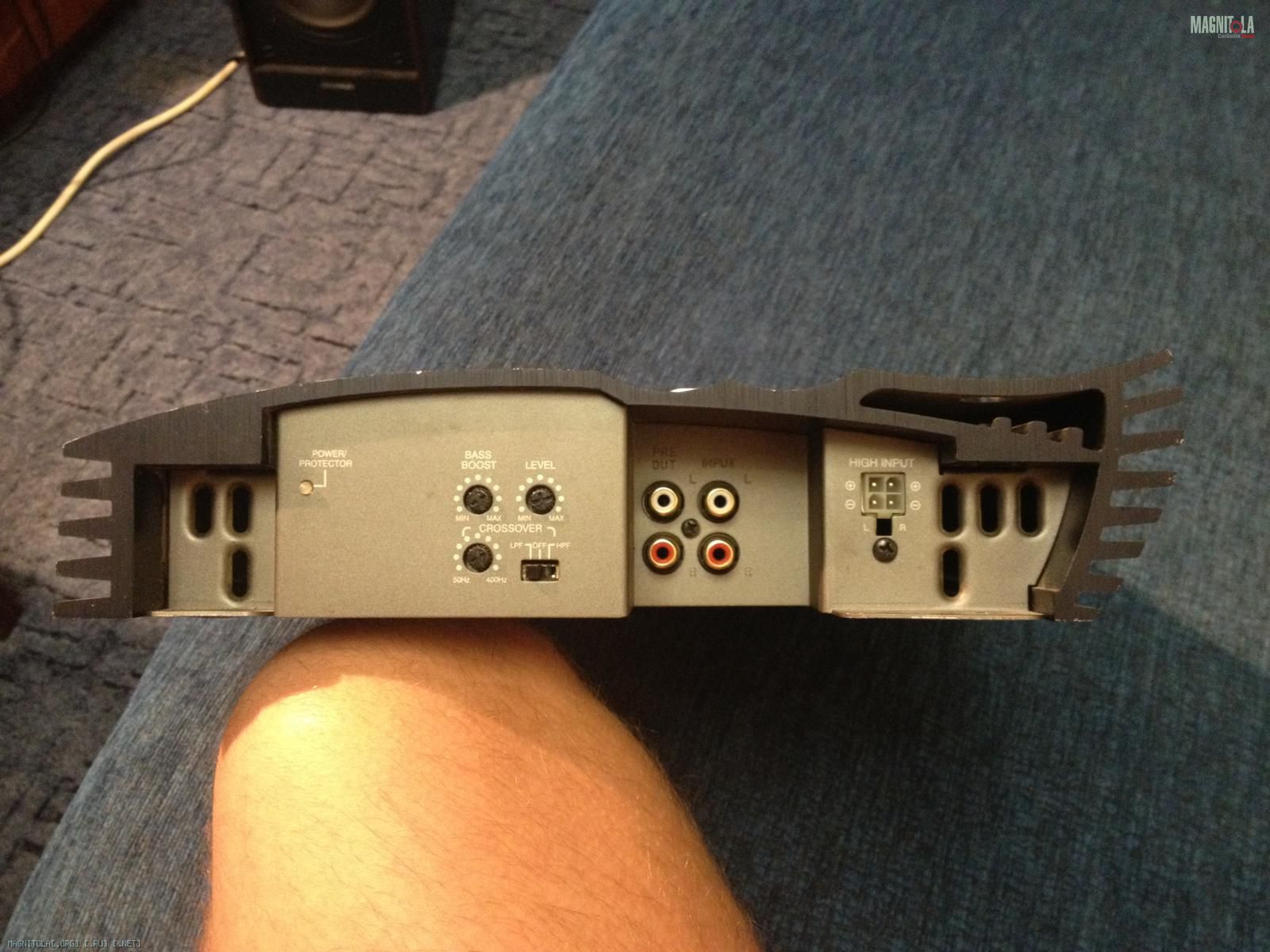

Достался мне по случаю усилитель JVC KS-AX4302 , по тестам АЗ довольно неплохой, бюджетный и мощный девайс...... по словам прошлого хозяина полностью рабочий! Дома подцепил к питанию, лампочки засветились, всё хорошо, на этом проверки и закончились!

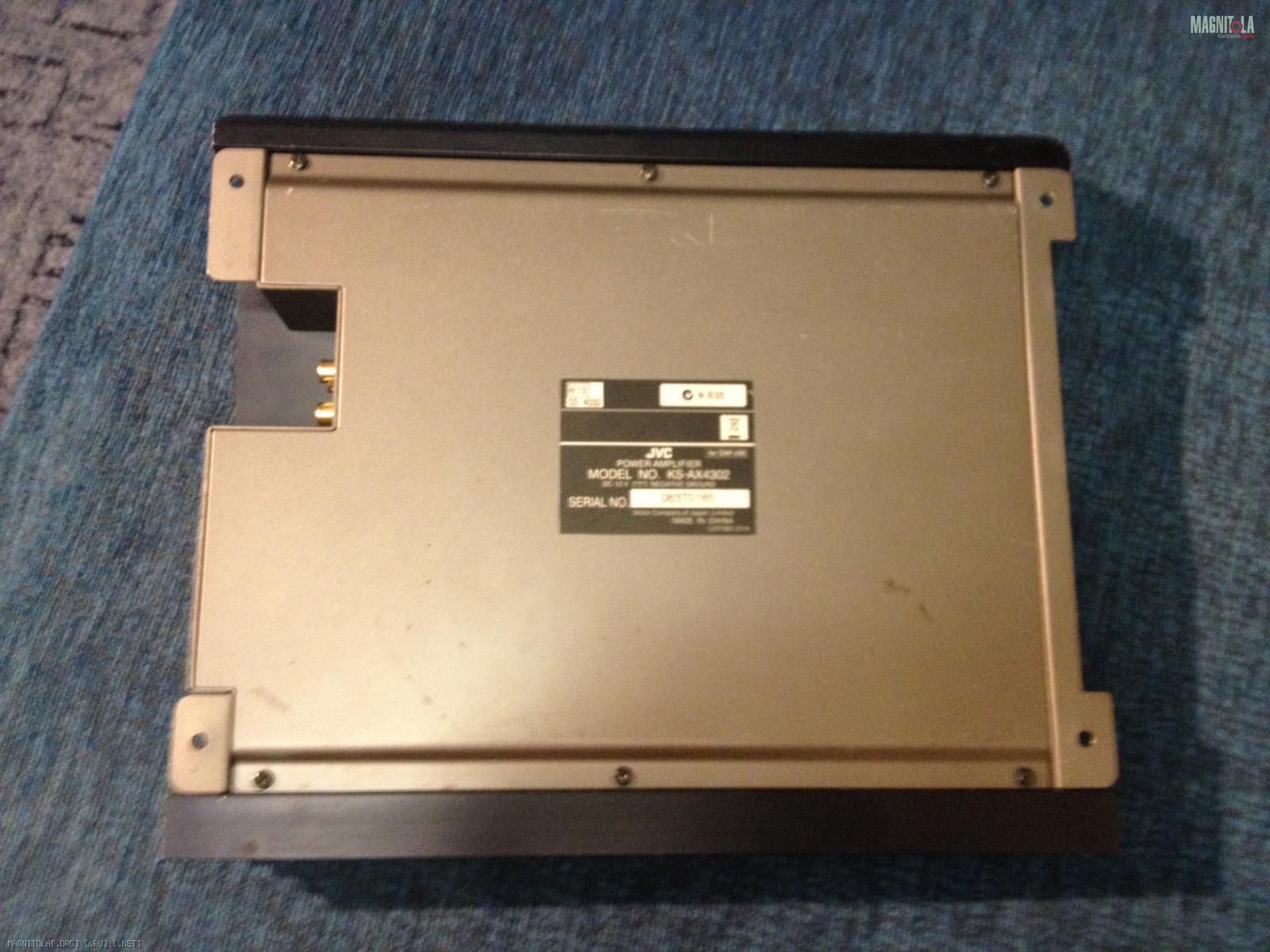

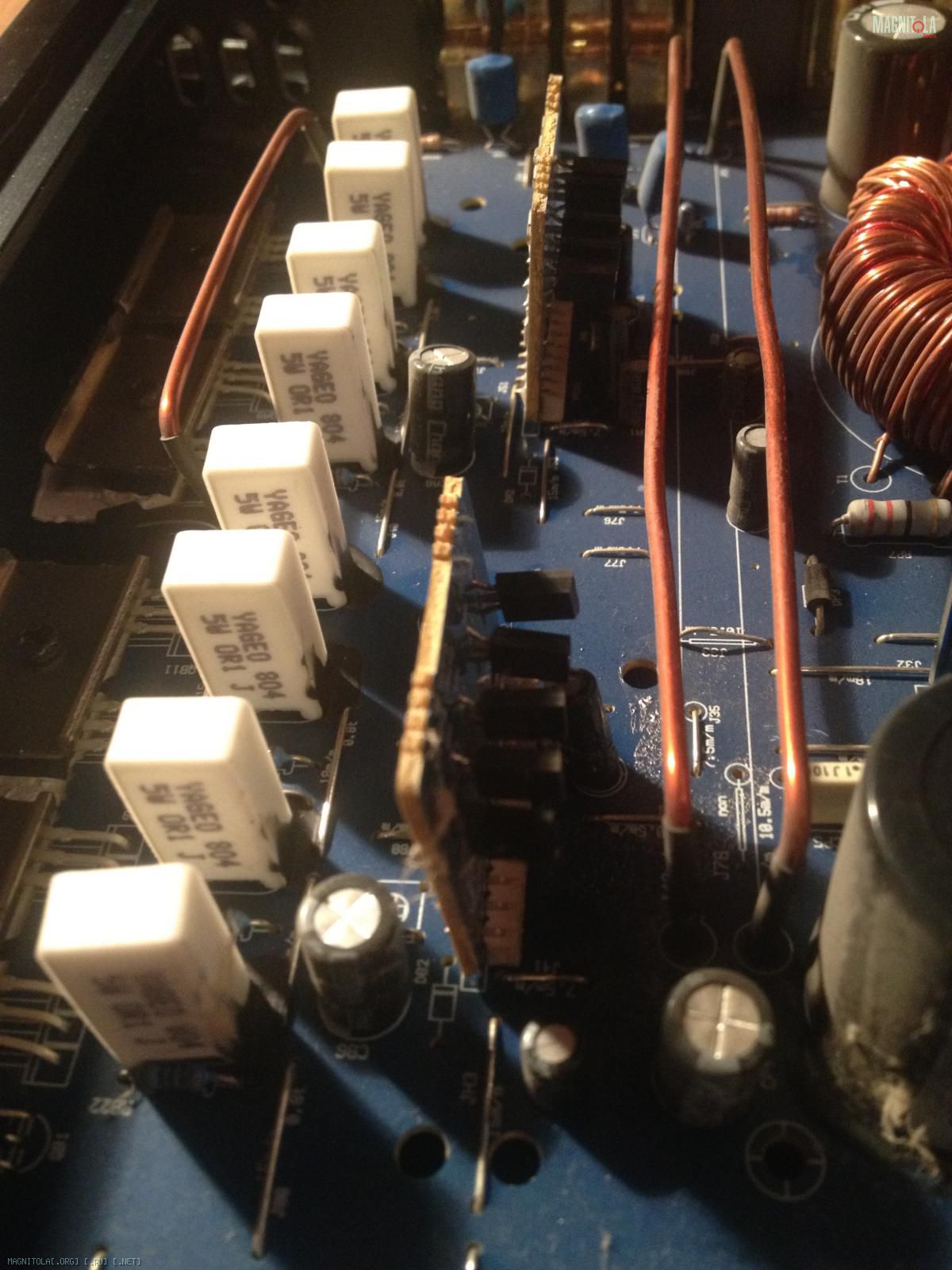

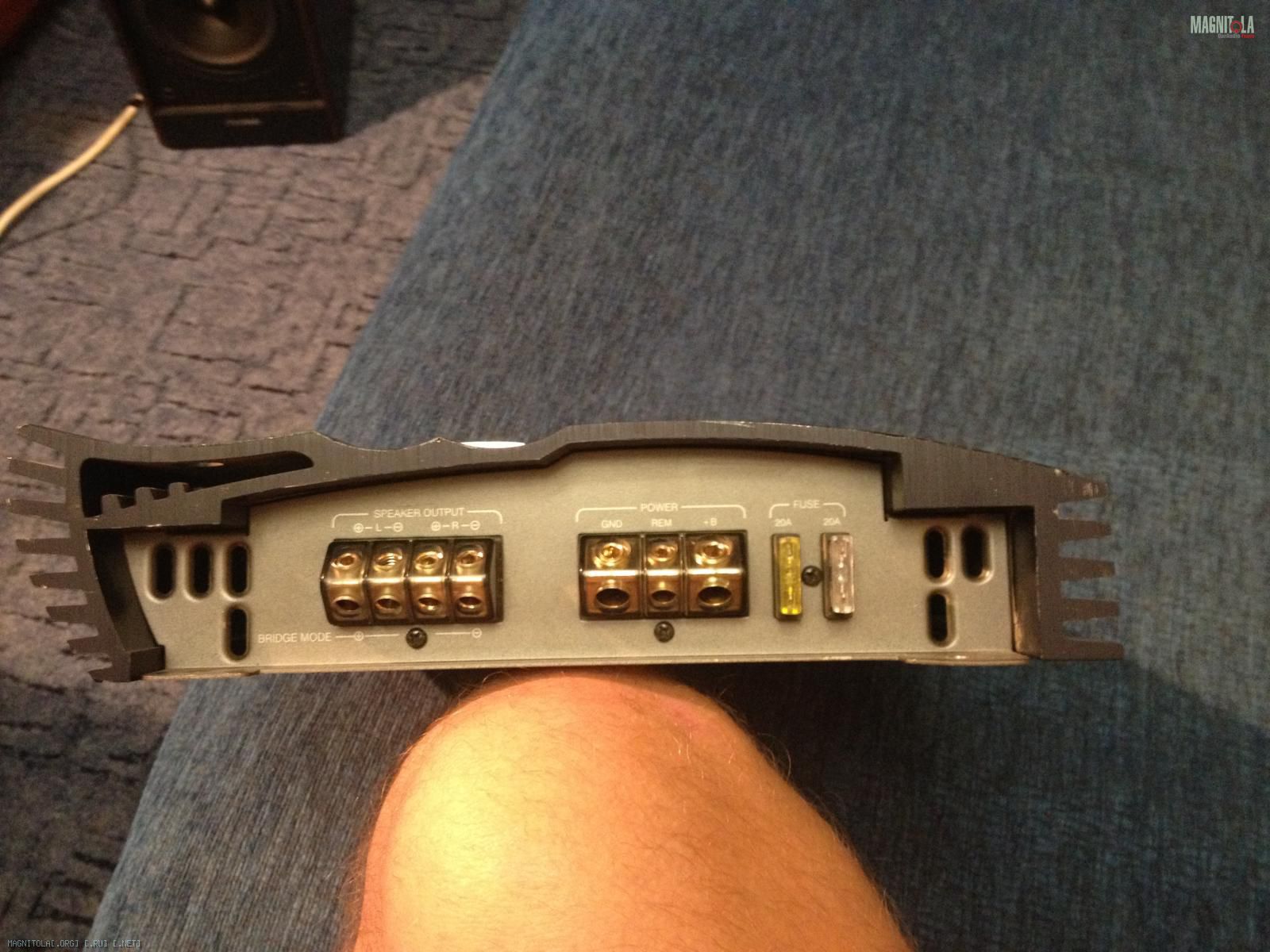

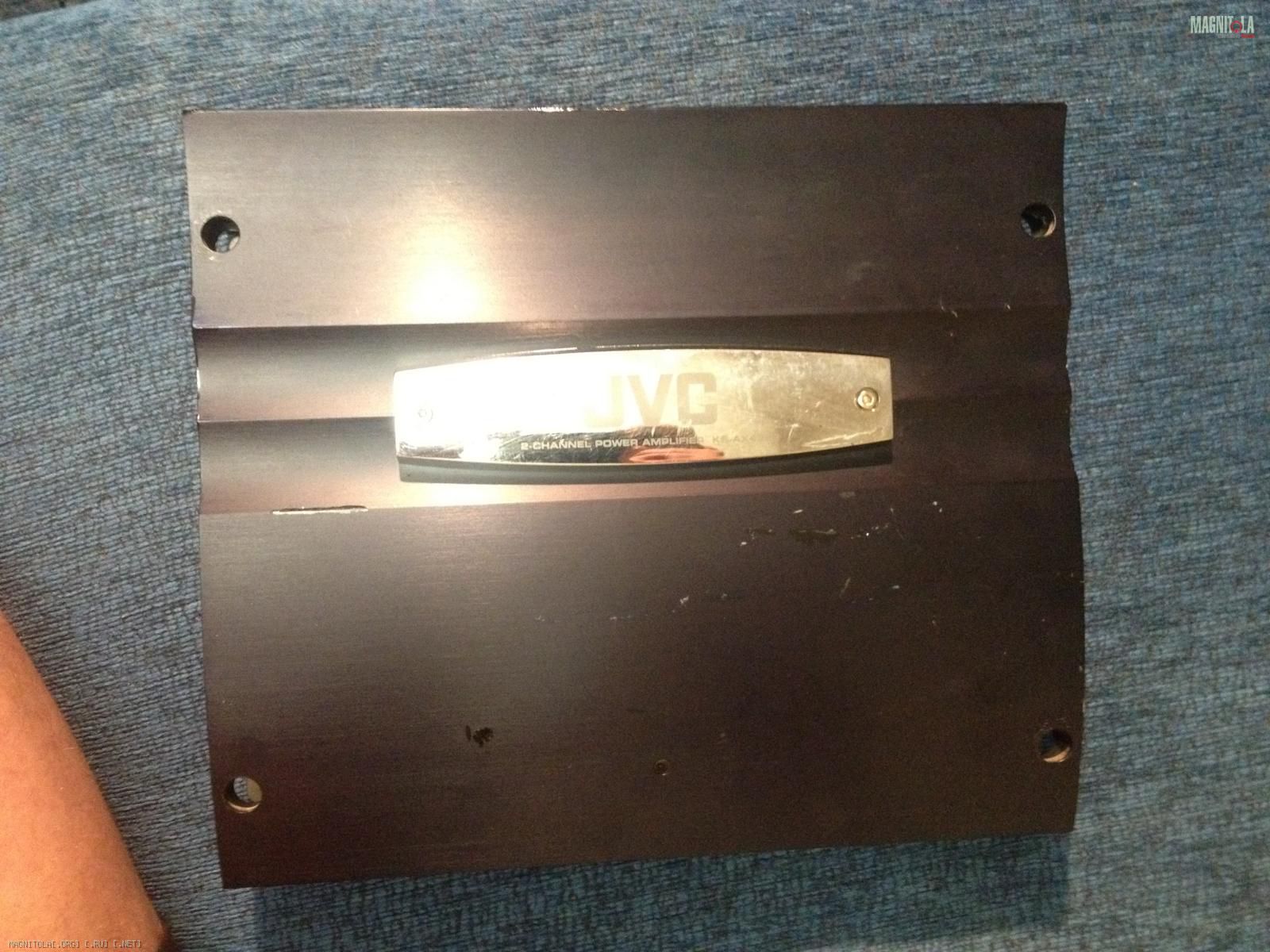

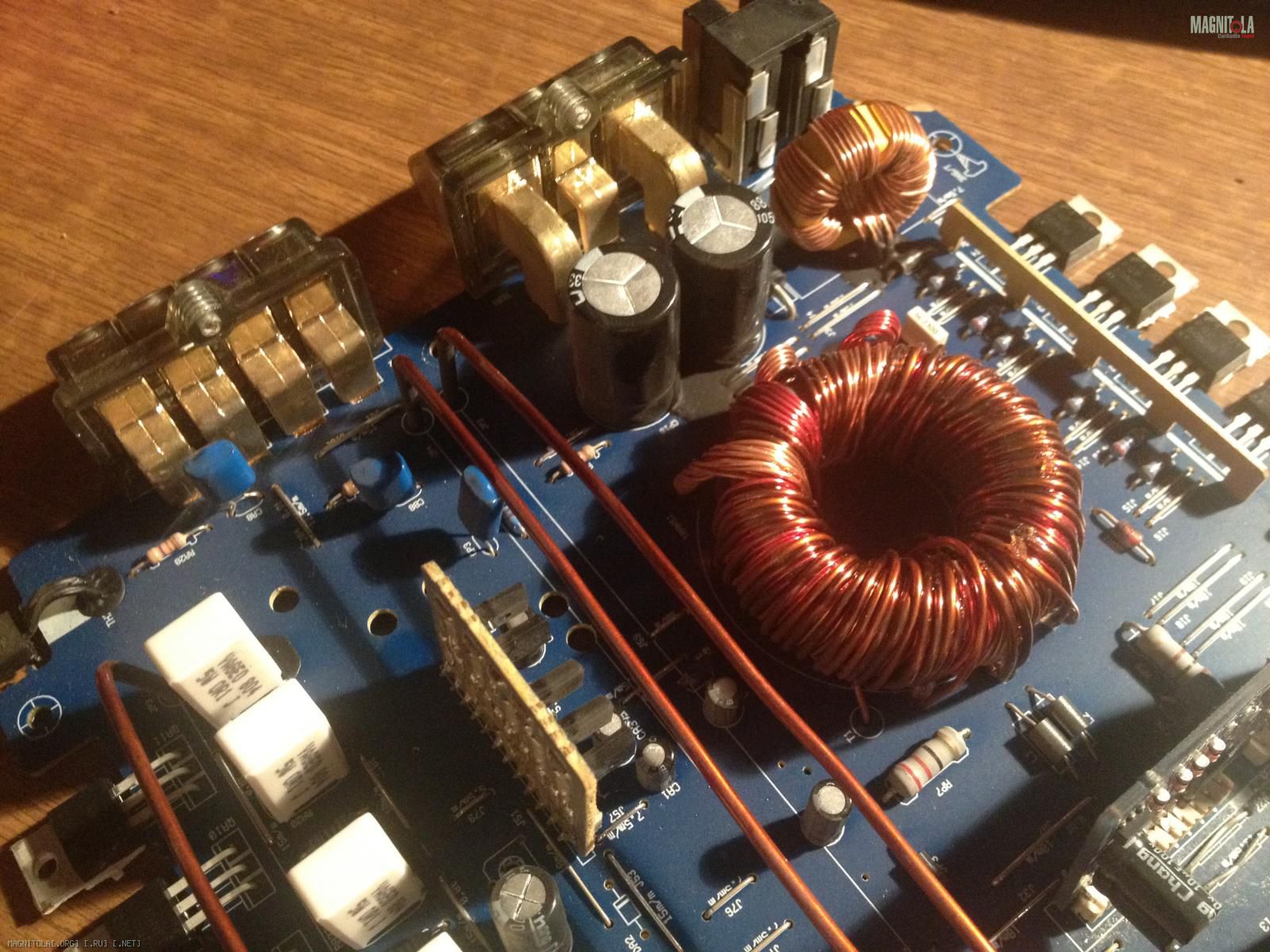

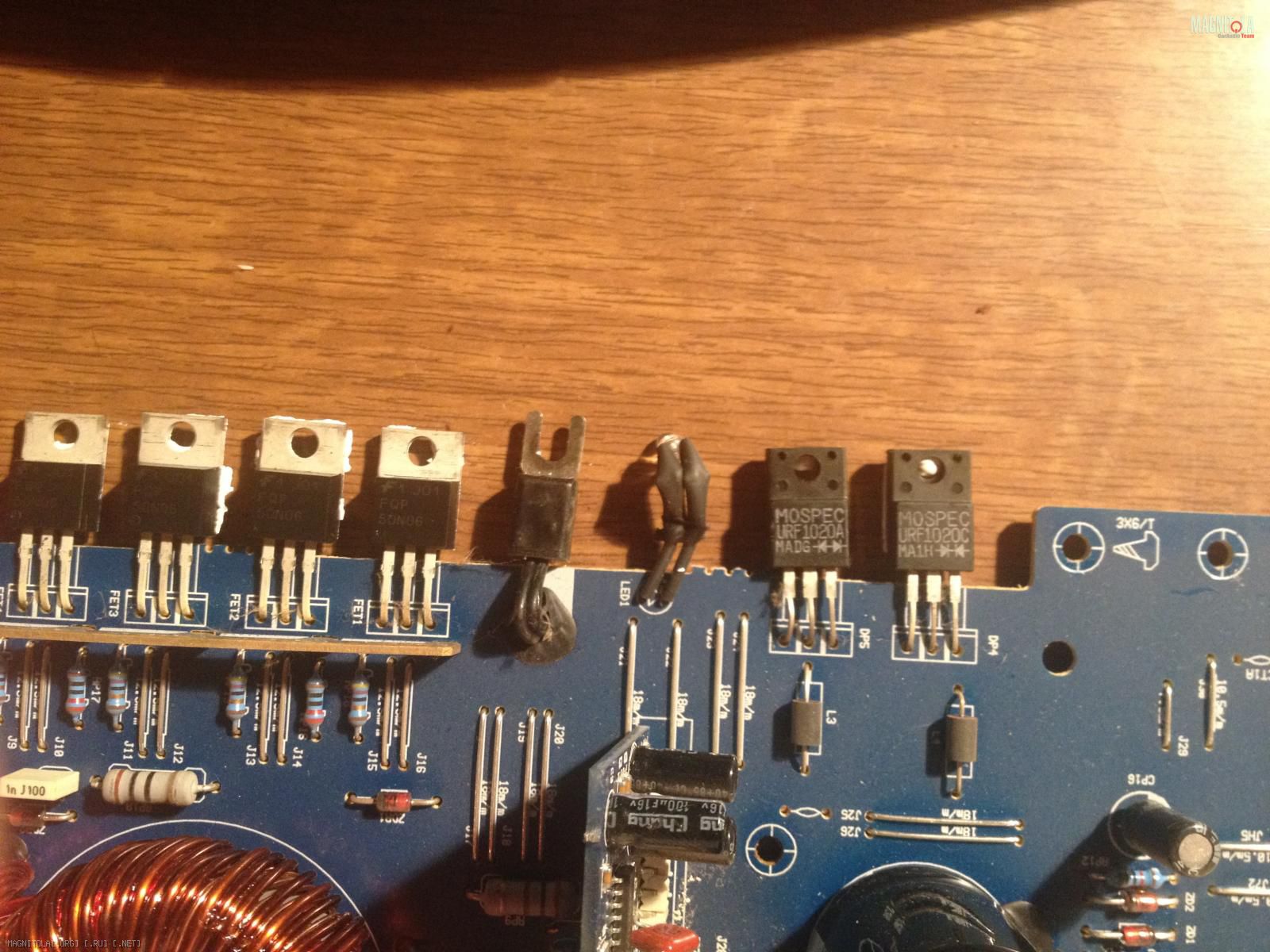

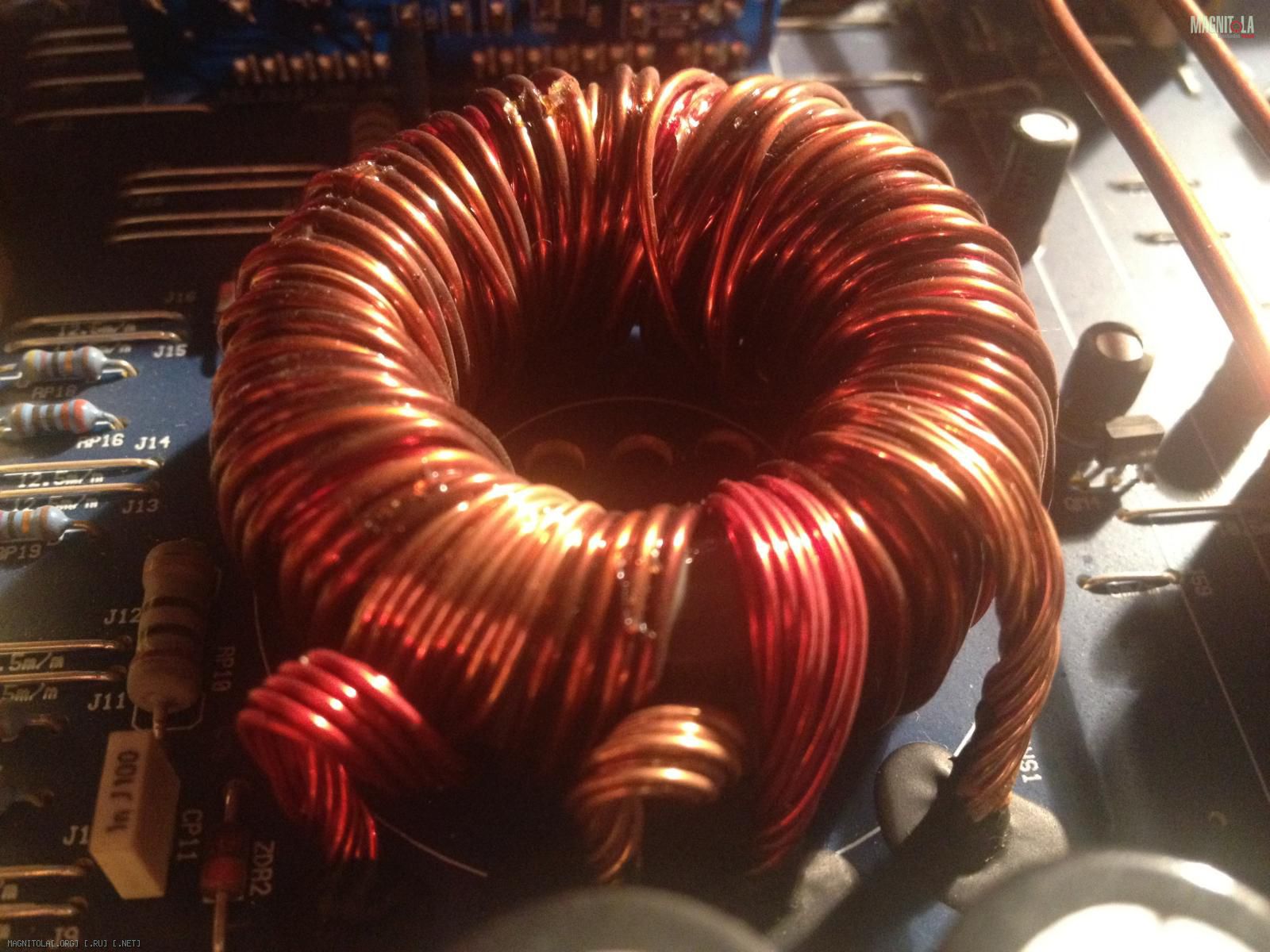

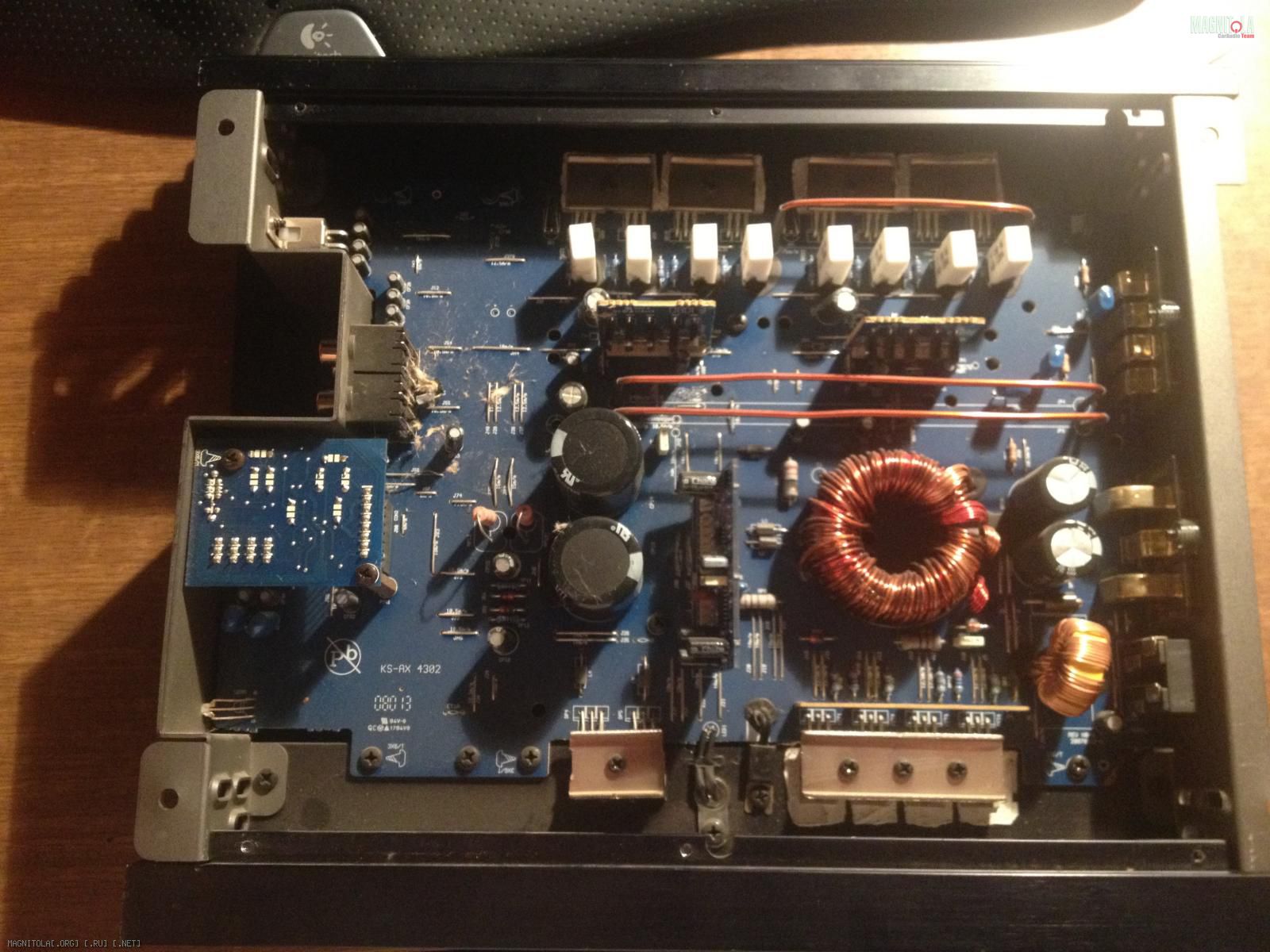

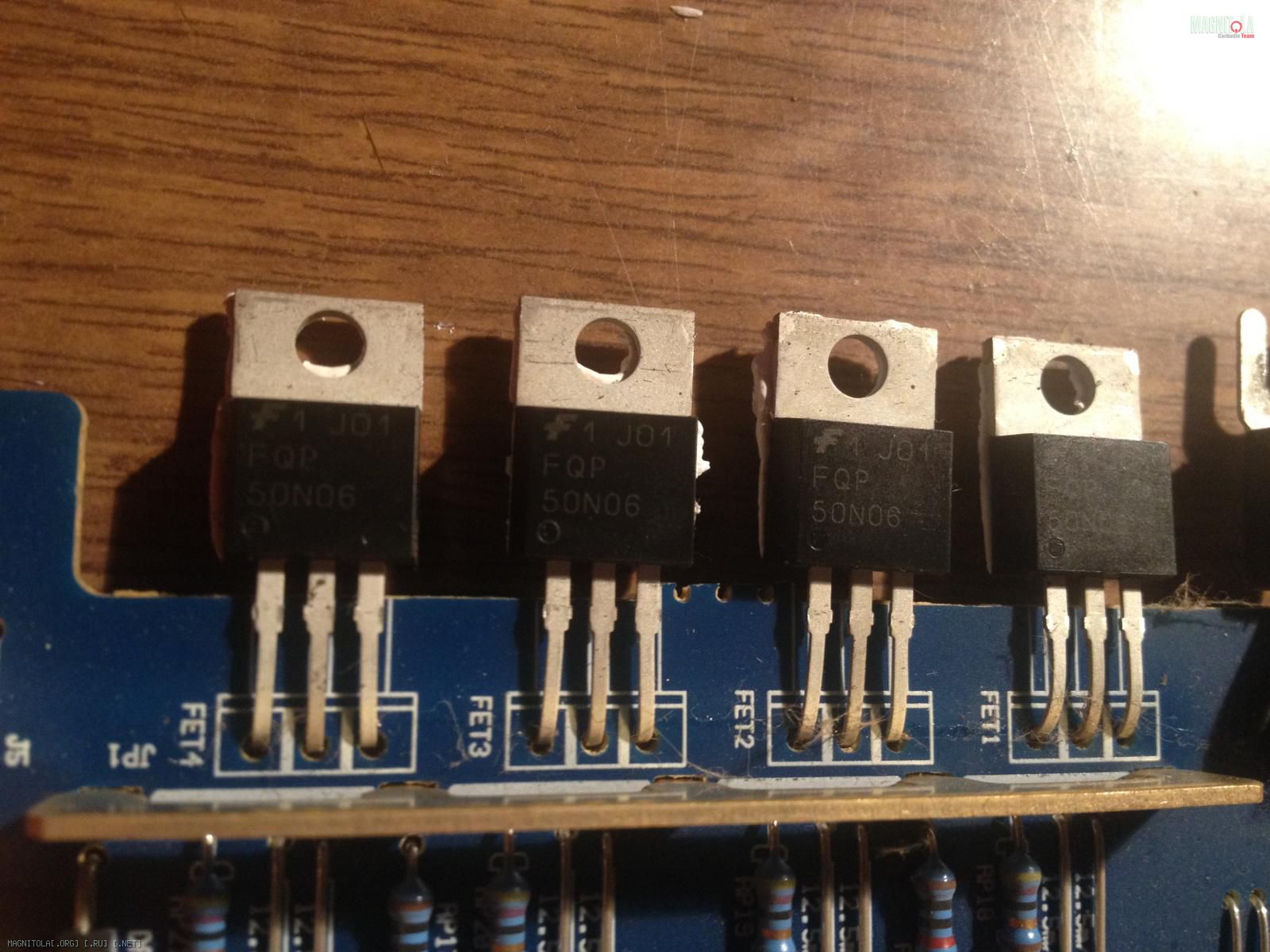

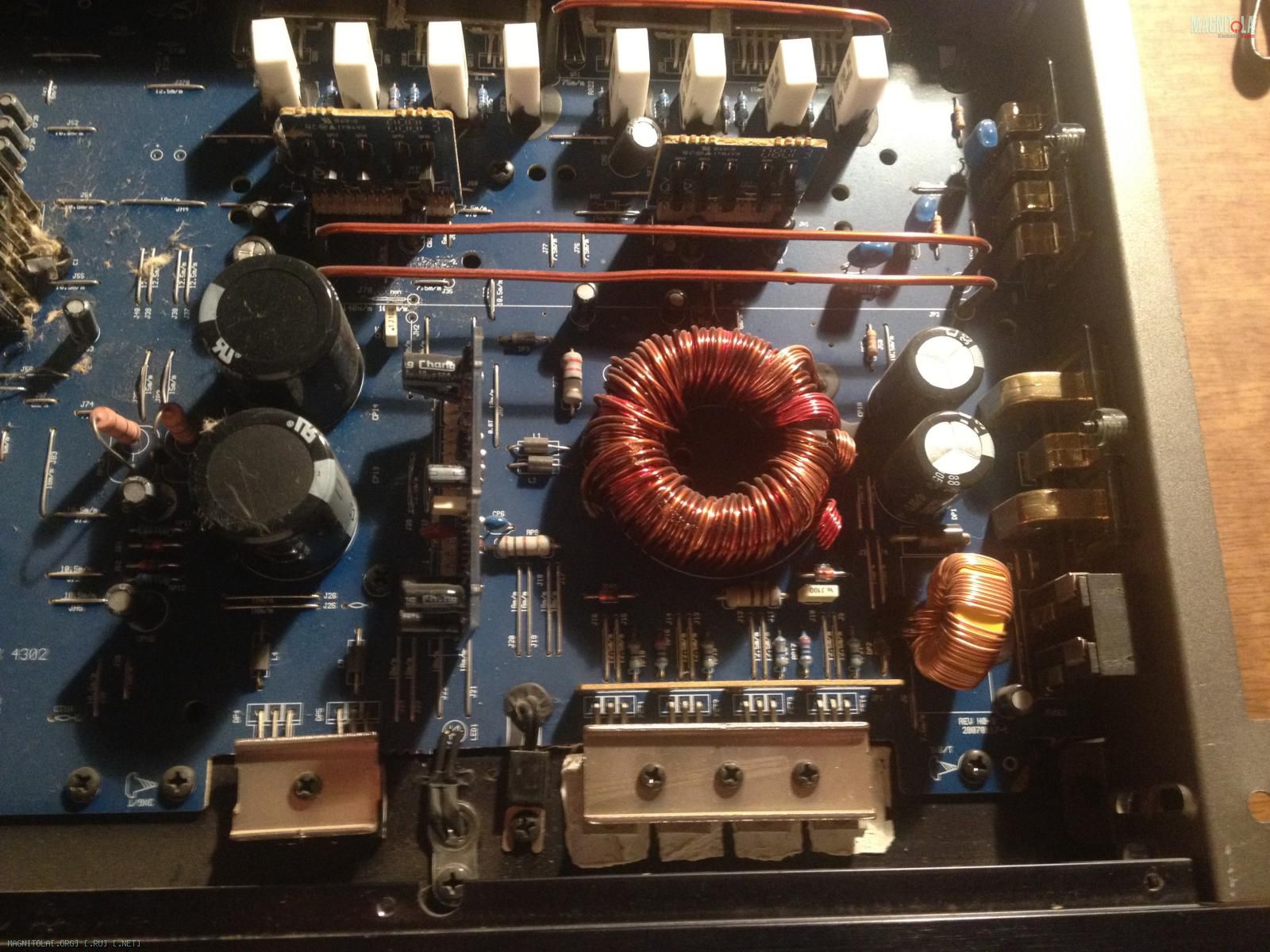

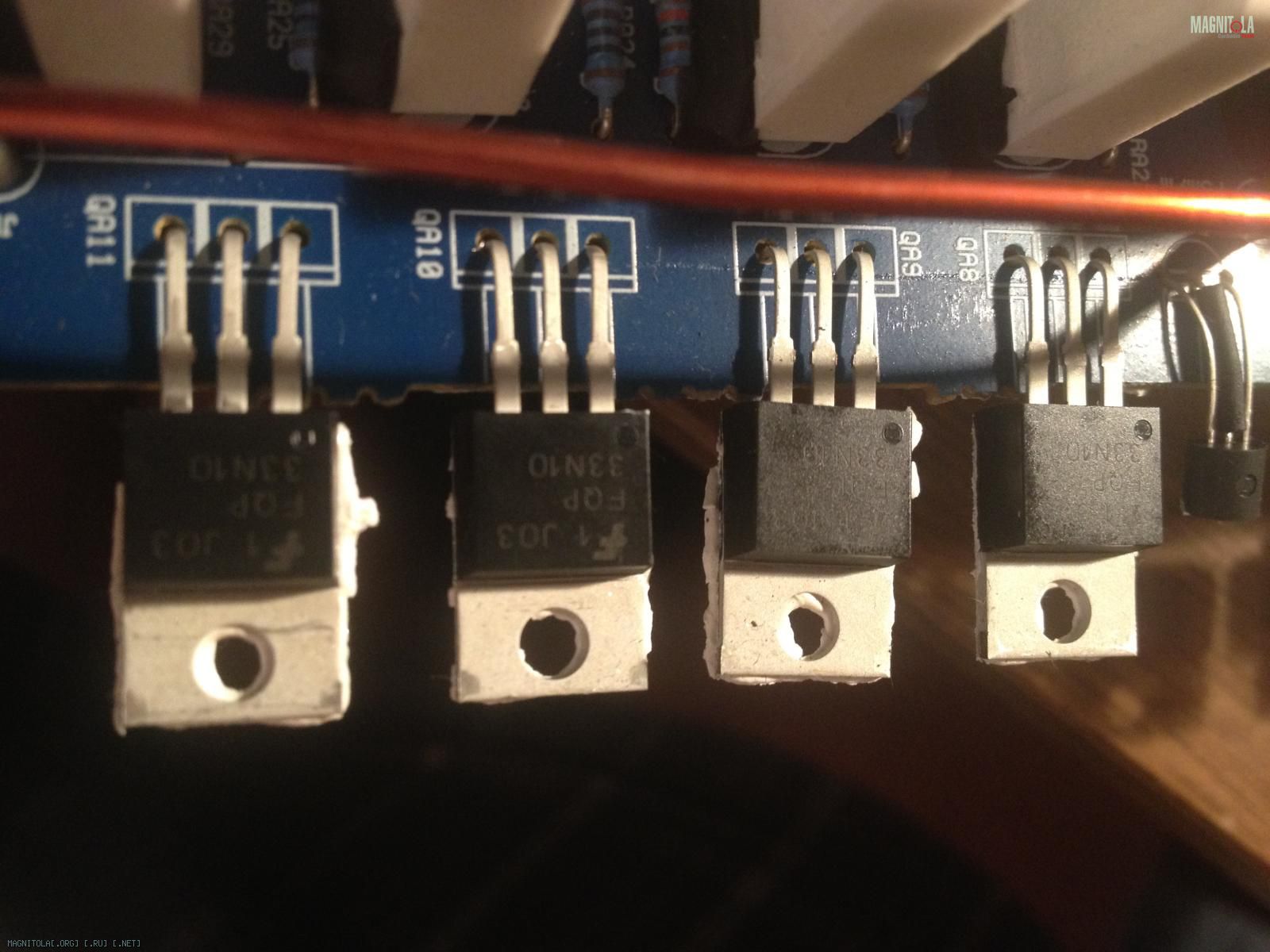

Решил вскрыть, осмотреть внутренности, просто ради интереса что там прячется! И вот что мы имеем:
Вложение 284782Вложение 284784Вложение 284786Вложение 284788Вложение 284790Вложение 284792Вложение 284794Вложение 284796Вложение 284798Вложение 284800Вложение 284802Вложение 284804Вложение 284806Вложение 284808Вложение 284810Вложение 284812Вложение 284814Вложение 284816Вложение 284818Вложение 284820Вложение 284822

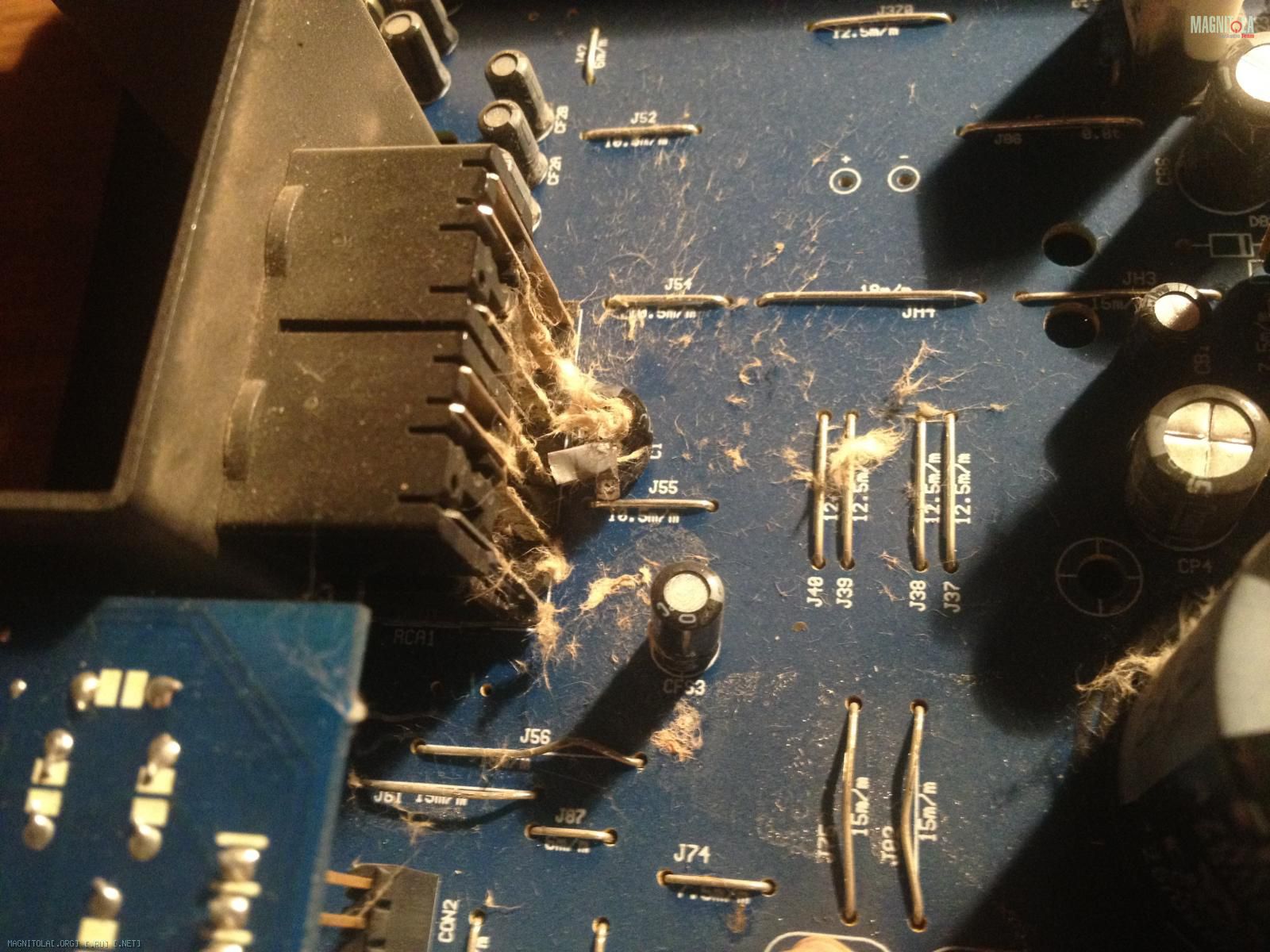

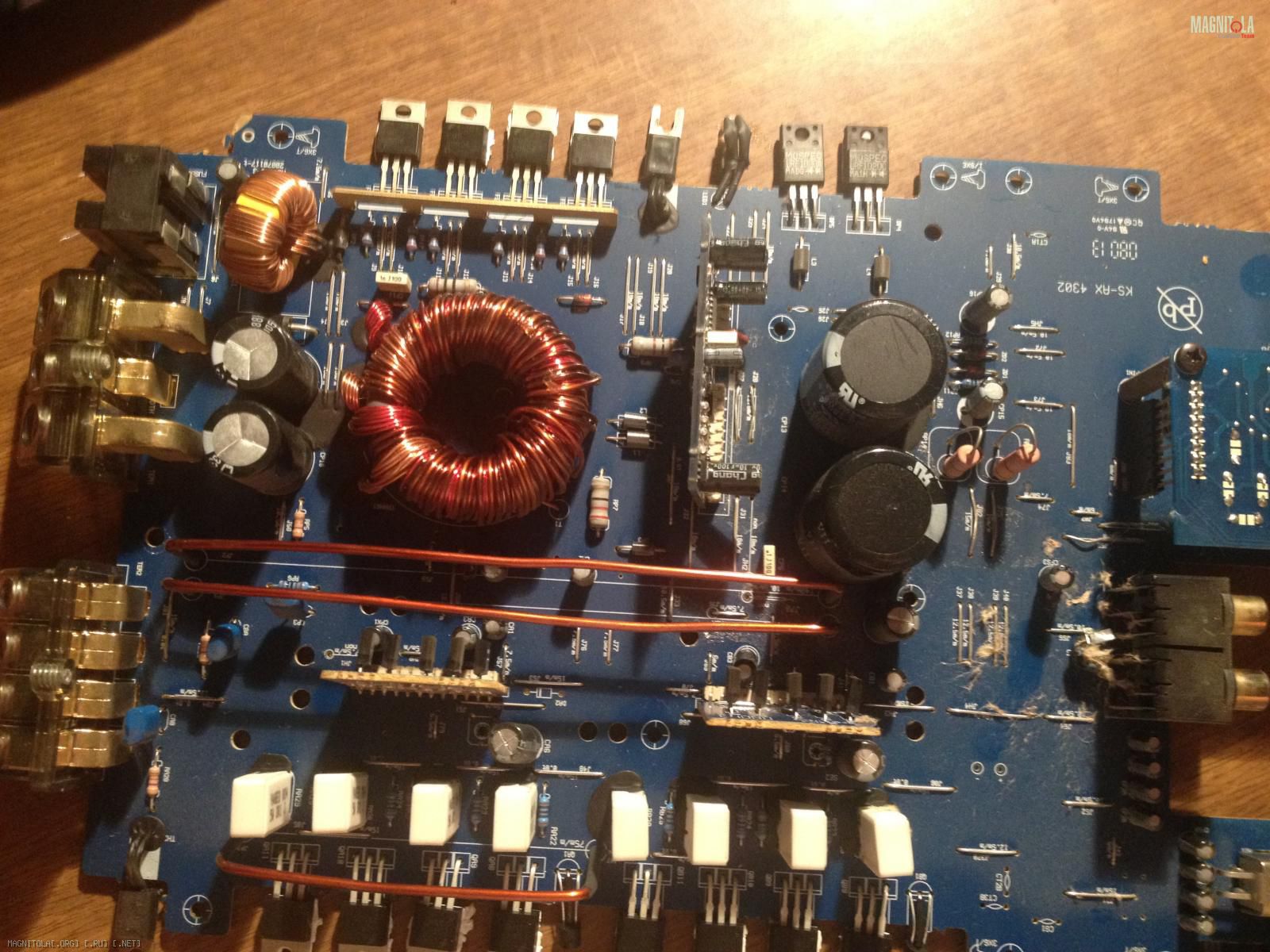

Сразу бросается в глаза взорвавшийся конденсатор возле линейных входов-выходов,разматало его как следует, на на сколько удалось разглядеть, номинал его понятен,на фото видно....решил сразу вскрыть полностью, осмотреть плату и с другой стороны, отмыть от флюса, пропаять слабые места......завтра куплю и заменю кондёр!
В перспективе планирую использовать этот усилитель на фронт в полную полосу, в новой рабочей авто....
Возникли мысли, которые требуют совета понимающих в этом людей! Раз уж усилитель разобран, можно ли улучшить(твикнуть) какие либо узлы усилителя, для достижения положительно эффекта его работы в полную полосу, в перспективе переберётся на мидбас!
Прошу отнестись с пониманием.....
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Не трогай его, не ломай, пусть себе работает.
Руки покоя не дают. Пусть лучше голова решает.
Ты ведь не специалист, вот и не трогай ничего.
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Ёмкость во вторичку по питанию добавь и оставь остальное в покое.
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Цитата:
Сообщение от
AlexSDrug Сразу бросается в глаза взорвавшийся конденсатор возле линейных входов-выходов,разматало его как следует
Похоже ему на вход 220 вольт подали. :)
Сам усилок к JVC ни каго отношения не имеет - обычный китайский ОЕМ. В этом нет ни чего плохого.
Если хочешь чуть улучшить смотри питание, а остальное можно и не трогать.
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Цитата:
Сообщение от
Garmin Не трогай его, не ломай, пусть себе работает.
Руки покоя не дают. Пусть лучше голова решает.
Ты ведь не специалист, вот и не трогай ничего.
Не надо быть специалистом, просить совета о помощи у специалистов!
Паяльник в руках держать отлично умею, а вот всю теорию по радиоэлектронике прогулял в женской общаге, диплом купил)))))))))
Сегодня заменил взорвавшийся кондёрчик! Немного пропаял места не качественной пайки, отмыл флюс....
Цитата:
Сообщение от
Флекс 71** Ёмкость во вторичку по питанию добавь и оставь остальное в покое.
На какие номиналы посоветуешь заменить? Или тут по логике каши с маслом?
Цитата:
Сообщение от
Aleksey Похоже ему на вход 220 вольт подали. :)
Сам усилок к JVC ни каго отношения не имеет - обычный китайский ОЕМ. В этом нет ни чего плохого.
Если хочешь чуть улучшить смотри питание, а остальное можно и не трогать.
Ну на нём и написано, честно ....сделано в Китае)
Алексей, дай пожалуйста рекомендации по номиналам, и элементам которые стоило бы заменить! Твоему мнению грех не доверять!
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Цитата:
Сообщение от
AlexSDrug рекомендации по номиналам, и элементам которые стоило бы заменить!
В питании номиналы побольше! :)

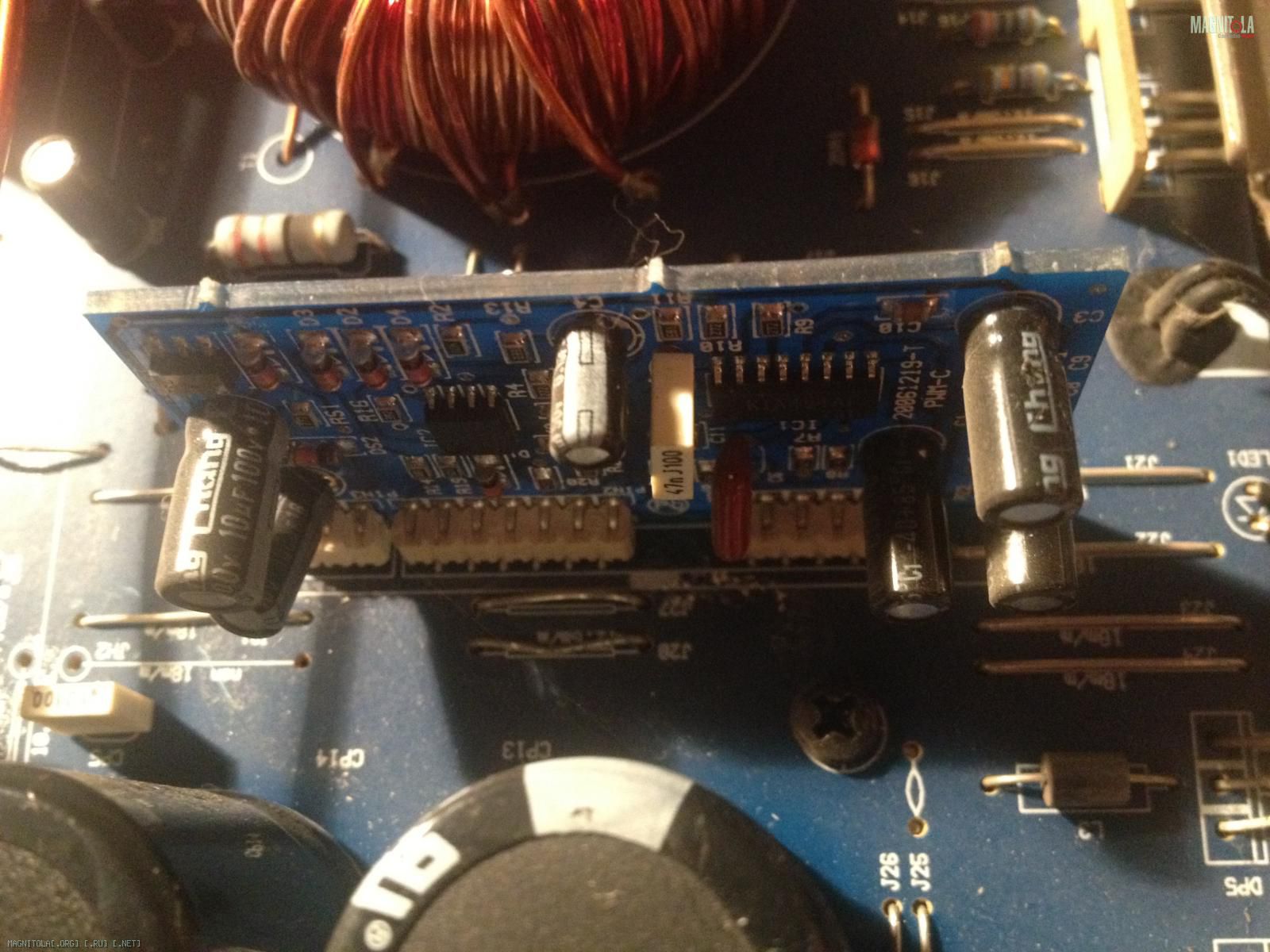

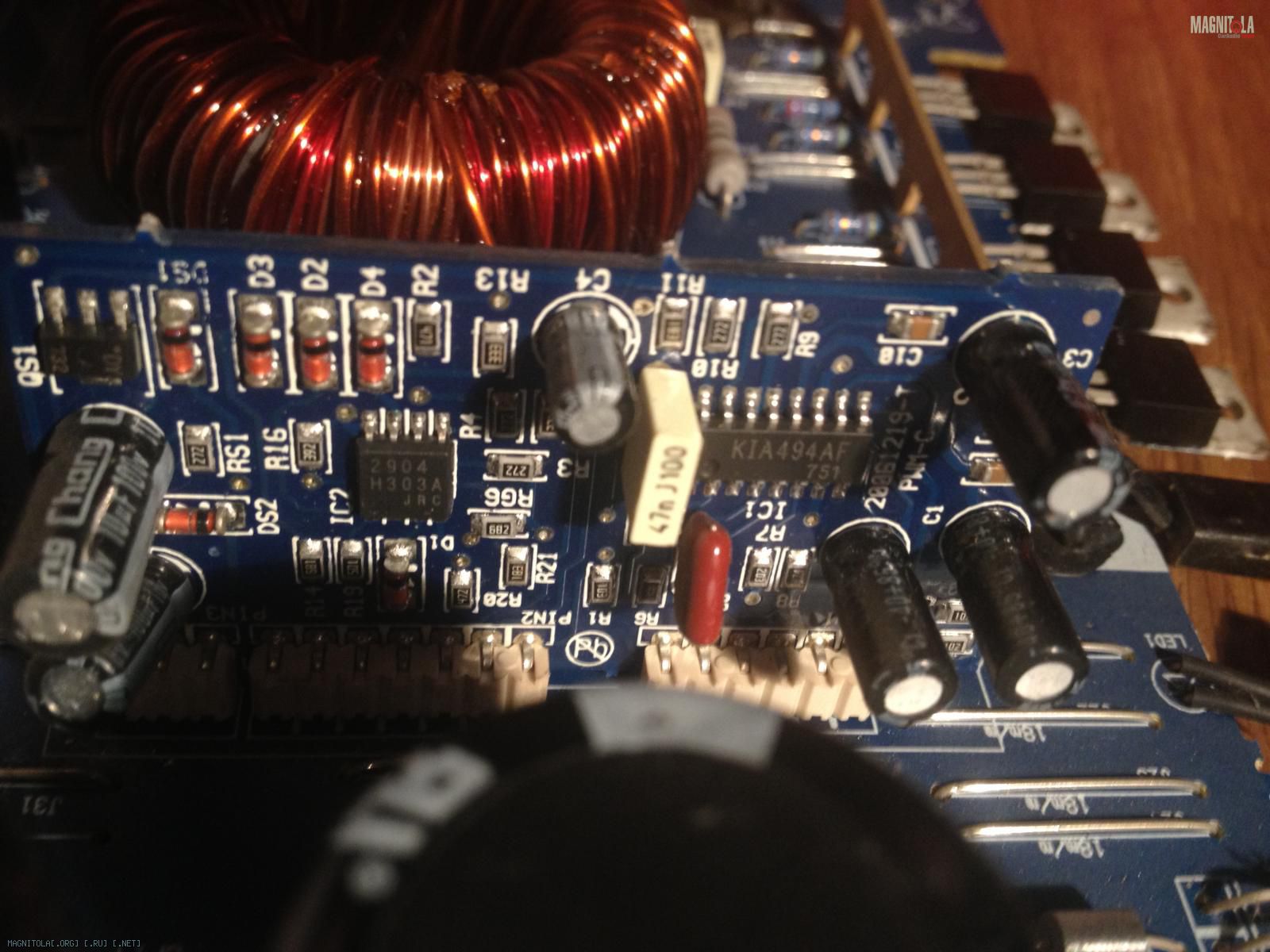

В питании ОУ замени емкости на возможно бОльшие какие только сможешь сунуть - 220 - 330 - 470 - 1000 мкФ.

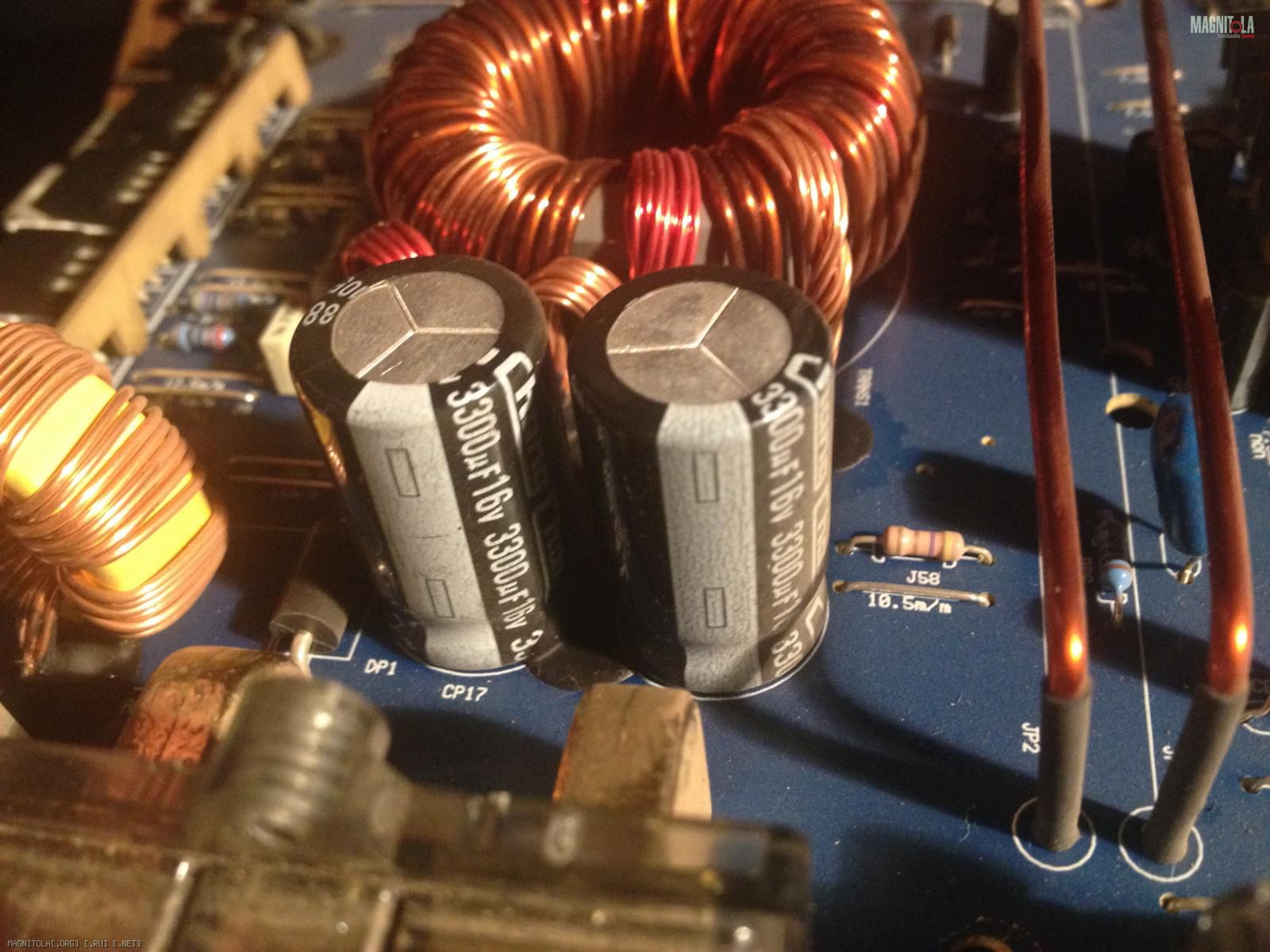

На входном питании заменить емкости на "побольше" и желательно низкоимпедансные.

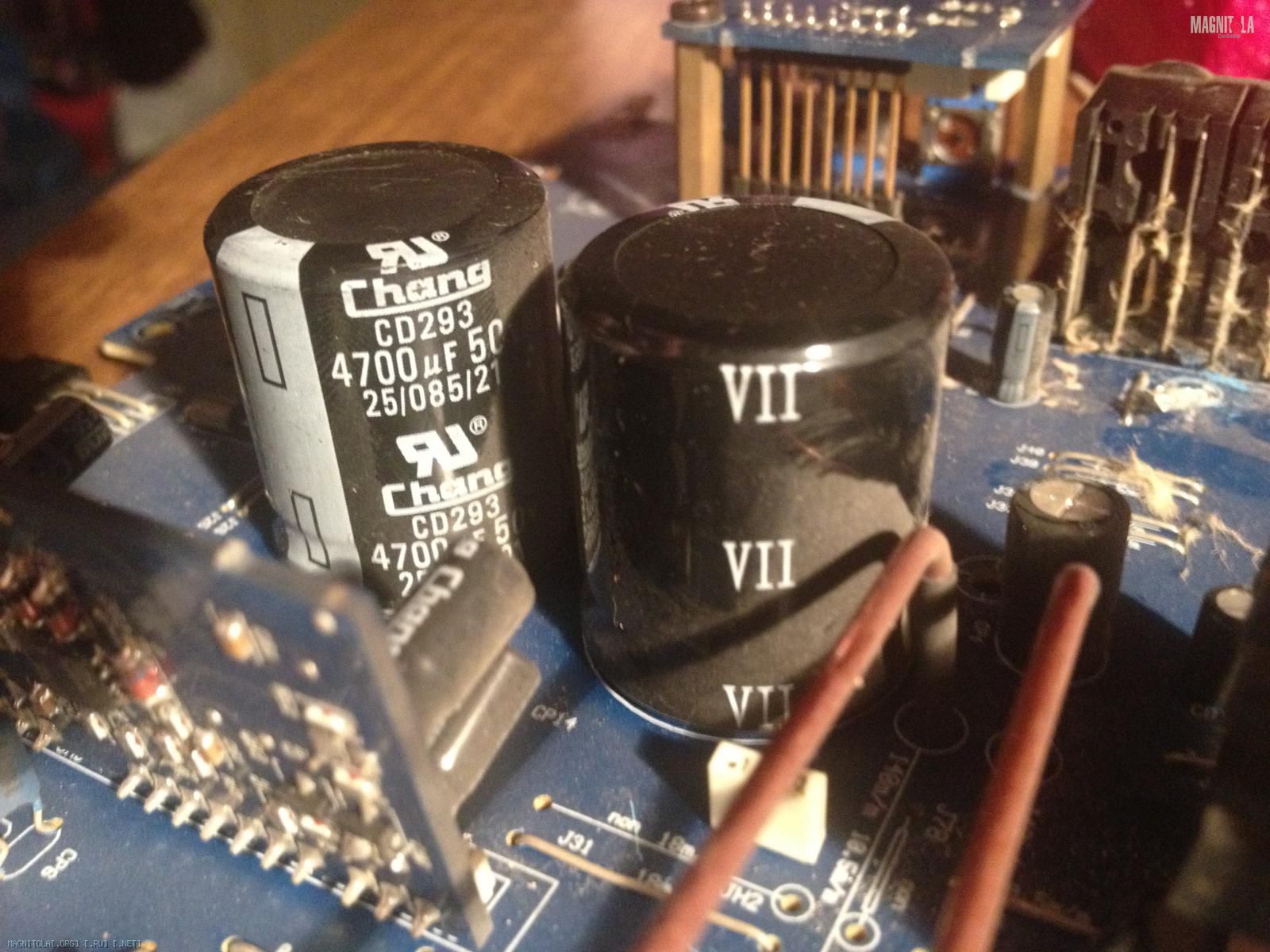

Во вторичке - родные можно оставить и добавить сколько сможешь, желательно НЕнизкоимпедансные.
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Цитата:
Сообщение от
Aleksey В питании номиналы побольше! :)
В питании ОУ замени емкости на возможно бОльшие какие только сможешь сунуть - 220 - 330 - 470 - 1000 мкФ.
На входном питании заменить емкости на "побольше" и желательно низкоимпедансные.
Во вторичке - родные можно оставить и добавить сколько сможешь, желательно НЕнизкоимпедансные.
По питанию ОУ без проблем засуну и по 1000, примерял они не на много больше, только в диаметре!
А вот с поиском низкоимпедансных вообще беда в городе! Везде только черный жамикон, монополия какая то блин!
Скажите это сильно критично, или можно добавить обычных например два по 10000???
Во вторичку добавить 4 х 10000 будет достаточно?
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Цитата:
Сообщение от
AlexSDrug По питанию ОУ без проблем засуну и по 1000, примерял они не на много больше, только в диаметре!
1000 может быть многовато - могут не потянуть стабилизаторы. Лучше ограничиться меньшим номиналом, но разбросать на каждый ОУ.
Цитата:
Сообщение от
AlexSDrug А вот с поиском низкоимпедансных вообще беда в городе!
Сейчас это не проблема - легко можно купить в инетмагазинах.
Цитата:
Сообщение от
AlexSDrug Скажите это сильно критично, или можно добавить обычных например два по 10000???
Можно, но от низкоимпедансных в первичке, будет гораздо больше толку.
Цитата:
Сообщение от
AlexSDrug Во вторичку добавить 4 х 10000 будет достаточно?
Скажем так, будет лучше. :)
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Цитата:
Сообщение от
Aleksey В питании ОУ замени емкости на возможно бОльшие какие только сможешь сунуть - 220 - 330 - 470 - 1000 мкФ.
Цитата:
Сообщение от
AlexSDrug По питанию ОУ без проблем засуну и по 1000, примерял они не на много больше, только в диаметре!
Цитата:
Сообщение от
Aleksey 1000 может быть многовато - могут не потянуть стабилизаторы. Лучше ограничиться меньшим номиналом, но разбросать на каждый ОУ.
ХЗ как понимать :pardon:
Цитата:
Сообщение от
Aleksey Сейчас это не проблема - легко можно купить в инетмагазинах.
Нашёл в одном магазине, были последние два зелёных "жамикона" 50в 10000мкф... пойдёт на вход??? (поставил в резерв), или нужны именно 16 вольтовые?!
Цитата:
Сообщение от
Aleksey Скажем так, будет лучше.
Набралось 6 штук по 50в 10000мкф...повешу все!
Re: Прошу совета в небольшом ремонте, и возможной модернизации!
Цитата:
Сообщение от
AlexSDrug Нашёл в одном магазине, были последние два зелёных "жамикона" 50в 10000мкф... пойдёт на вход??? (поставил в резерв), или нужны именно 16 вольтовые?!
Напряжение указывается максимальное рабочее, поэтому главное, чтобы меньше не было.
