Re: Собираем автомобильный усилитель своими руками
Цитата:
Сообщение от
A!exT
аудиосистемо-стего-подобные усилители
У них сигнал снимается с питания, а тут с выхода ОУ.
Цитата:
Сообщение от
A!exT
с опытом - вернешься к дискретным вариантам
Совершенно верно, но этот путь нужно пройти. :)
Вложений: 1
Re: Собираем автомобильный усилитель своими руками
Цитата:
Сообщение от
Inox
Теперь она в таком виде, но модуль защиты пока не отлажен, поэтому номиналы резисторов "от балды".
Вложение 303164
Сразу хочу попросить сильно не пинать. Я этим занимаюсь в свободное время, академиев не кончал :D. Тему создал для того, чтоб не ковыряться путем проб и ошибок, а всеобщими усилиями вырастить что-то стоящее. Надеюсь, тема будет полезна, и не только мне.

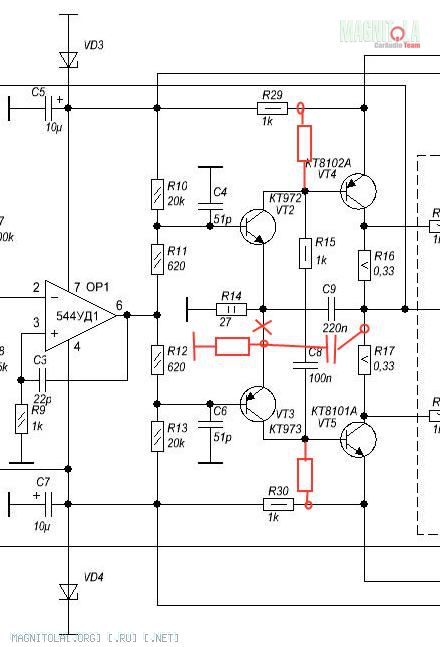

Схема нормальная, но подойдёт лучше для мидбасов. Обязательно поставь резисторы между базой и эмиттером выходных транзисторов. А ещё лучше, сделай так:
Вложение 303742
Теперь можно будет регулировать ток покоя. Но всё равно это усилитель для мидбасов.
Re: Собираем автомобильный усилитель своими руками
Это чистый класс Б, с нулевым током покоя, как это работает без искажений на малой громкости, написано в теории: http://www.vegalab.ru/content/view/15/0/
Уж поверьте, действительно чисто звучит и на малой громкости.
Re: Собираем автомобильный усилитель своими руками
когда уже процесс пойдет....интересно же есличо
Вложений: 2
Re: Собираем автомобильный усилитель своими руками
Вложение 303756Вложение 303764

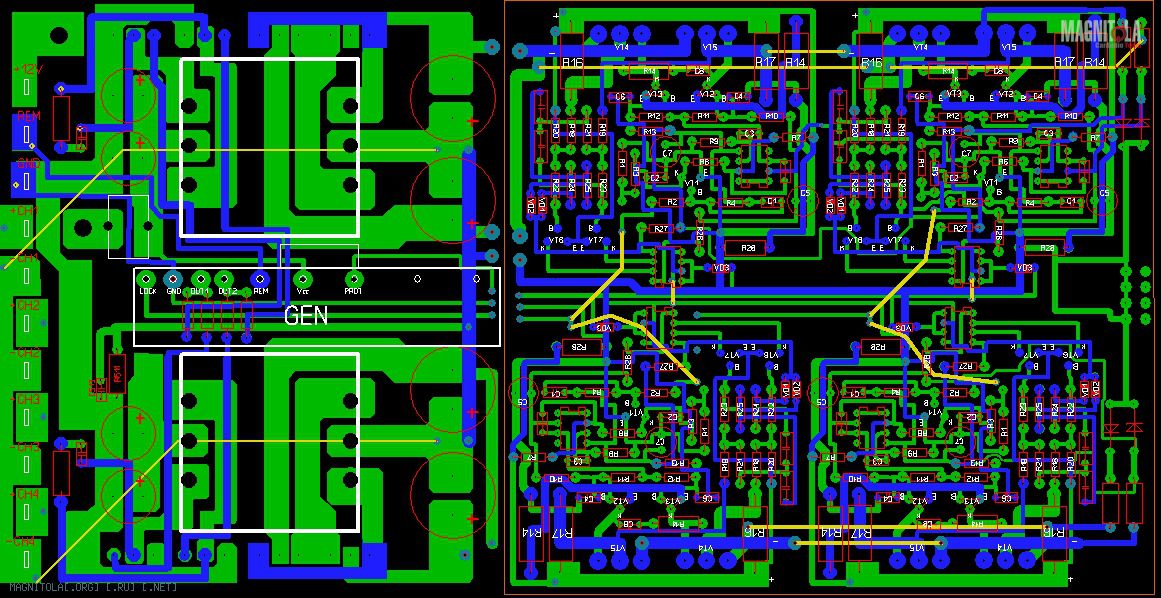

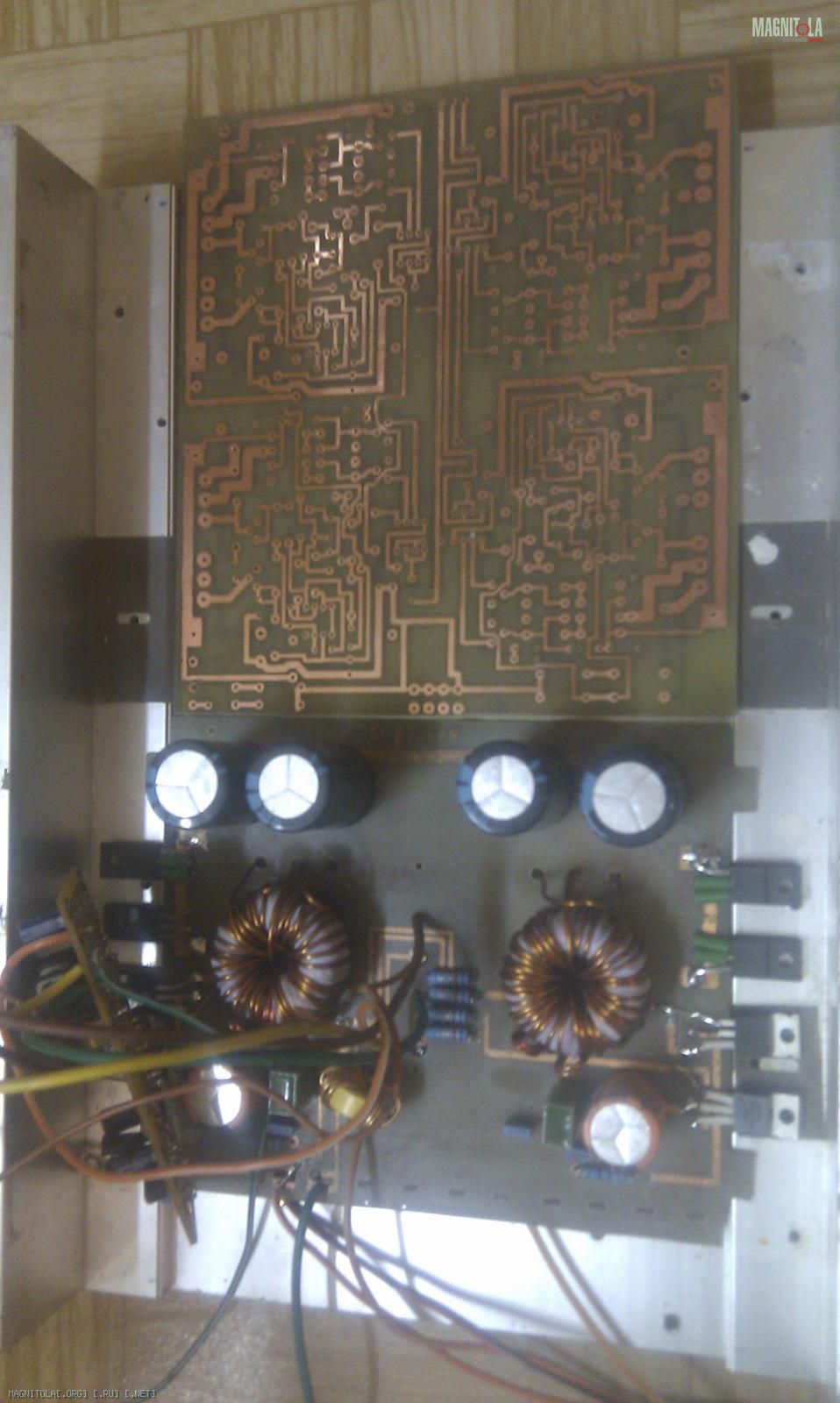

Процесс в процессе. ПН уже работает. На рисунке плата всего усилка, ПН сделан отдельно. Плату усилка буду переделывать под SMD.
Re: Собираем автомобильный усилитель своими руками
Цитата:
Сообщение от
Inox
Это чистый класс Б, с нулевым током покоя, как это работает без искажений на малой громкости, написано в теории:
http://www.vegalab.ru/content/view/15/0/
Уж поверьте, действительно чисто звучит и на малой громкости.
Тогда вы не выдерживаете принцип токового управления из этой статьи:
"выходное сопротивление первого каскада достигает большой величины — около 0,5 МОм"
А у вас вместо источника тока стоит операционник.
О, дочитал до второй схемы. Автор противоречит сам себе - то у него токовый режим, то полагается на работу ООС. И добавляет цепочку уменьшения переключательных искажений R13 С8.
Поверьте мне, как человеку с двадцатипятилетним опытом построения усилителей, от этого экземпляра вы звука не получите.
Re: Собираем автомобильный усилитель своими руками
на картинке разводка жесть :)
Re: Собираем автомобильный усилитель своими руками
Цитата:
Сообщение от
Inox
Уж поверьте, действительно чисто звучит и на малой громкости.
Все познается в сравнении!
Видимо сравнить не с чем.
---------- Сообщение добавлено 17.11.2012 в 14:58 ----------
[quoe="Inox;1730442"]ПН уже работает[/quote]
Ой....
Разводка платы, так скажем.... критики не выдержит. :)
Re: Собираем автомобильный усилитель своими руками
Re: Собираем автомобильный усилитель своими руками
Цитата:
Сообщение от
Inox
Процесс в процессе. ПН уже работает. На рисунке плата всего усилка, ПН сделан отдельно. Плату усилка буду переделывать под SMD.
Всегда рад за людей, которые что-то делают своими руками. Не сейчас, так потом сделает замечательную штуку.
Хорошие вещи не вырастают на пустом месте. Есть поговорка:
"- Если человек всегда строил сараи, и ему приказали построить дворец, то он построит большой сарай."
Так что учитесь делать дворцы.
