Цифра из адаптера BMW iPod

**WWWolf** · 08.01.2013 20:04

Итак, отгремели новогодние праздники... В выходные я подключил оригинальный адаптер iPod к своей BMW, без HDMI-адаптера мой iPod Classic работает, а с ним - нет. Видимо сигналы управления UART (TxD, RxD) не проведены с одного разъема на другой. Придется разбирать, хотя жалко ломать такой красавец, ну что ж поделаешь...

**MAGNITOLA** · 08.01.2013 20:04

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**andr_l** · 08.01.2013 23:25

Сообщение от WWWolf

Видимо сигналы управления UART (TxD, RxD) не проведены с одного разъема на другой.

уарт не передается, только USB

**DM101** · 08.01.2013 23:38

Так вроде в Классике на разъеме цифры нет, или есть?

**andr_l** · 08.01.2013 23:50

что вы понимаете под цифрой?

**DM101** · 08.01.2013 23:59

Сообщение от andr_l

что вы понимаете под цифрой?

помнится писалось на блюзе в теме, что используя приблуды цифру снять нельзя, только аналог.
Или есть способы?

**WWWolf** · 10.01.2013 00:44

Зверски разобрал адаптер. Все было на клею и экранировано на пайке, явно не предназначено для ремонта. Такого мелкого монтажа мой паяльник еще не видел, а на фен никак не разорюсь

Как и на осциллограф...

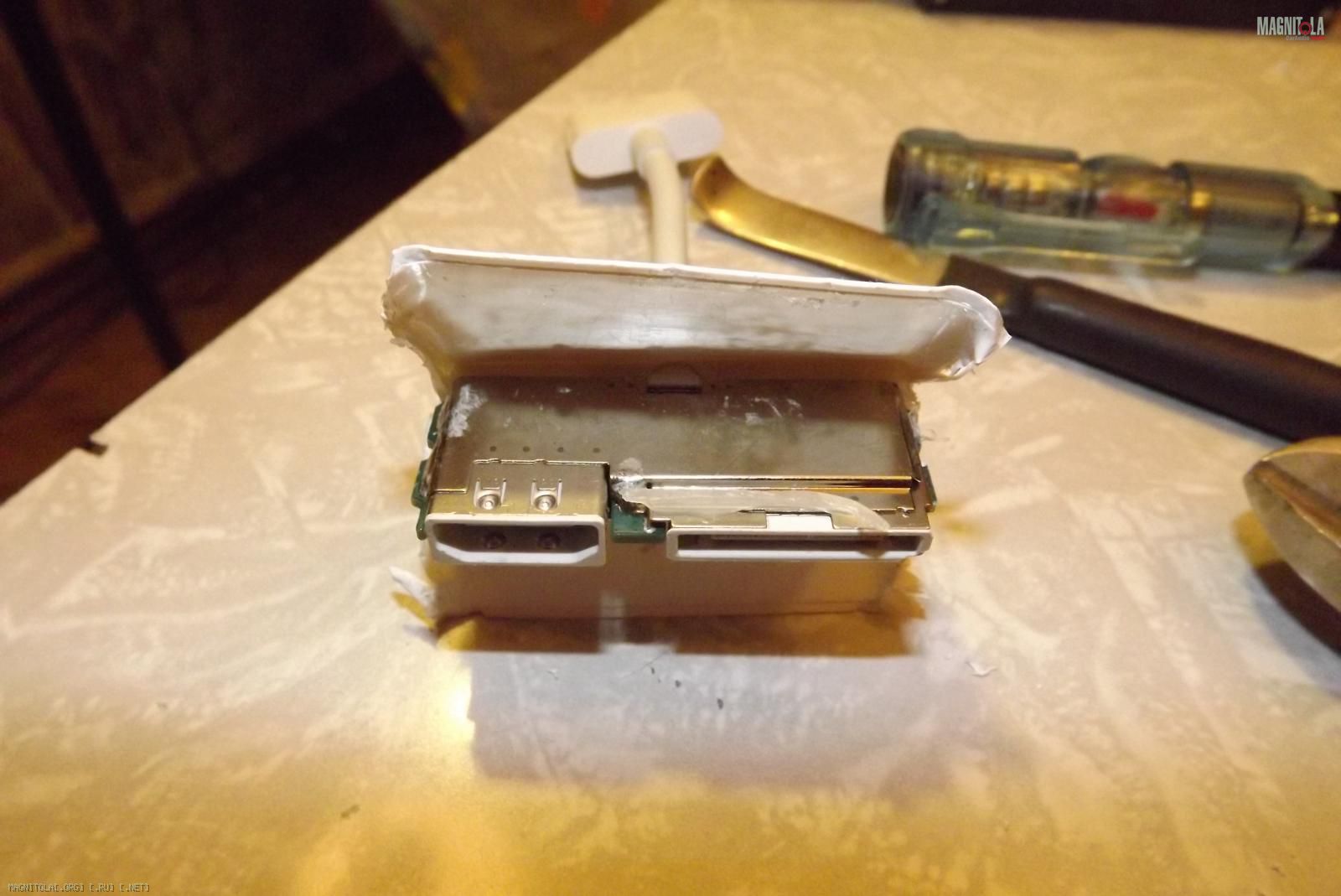

Нажмите на изображение для увеличения
Название: DSCF1298.jpg
Просмотров: 0
Размер: 126.0 Кб
ID: 327188

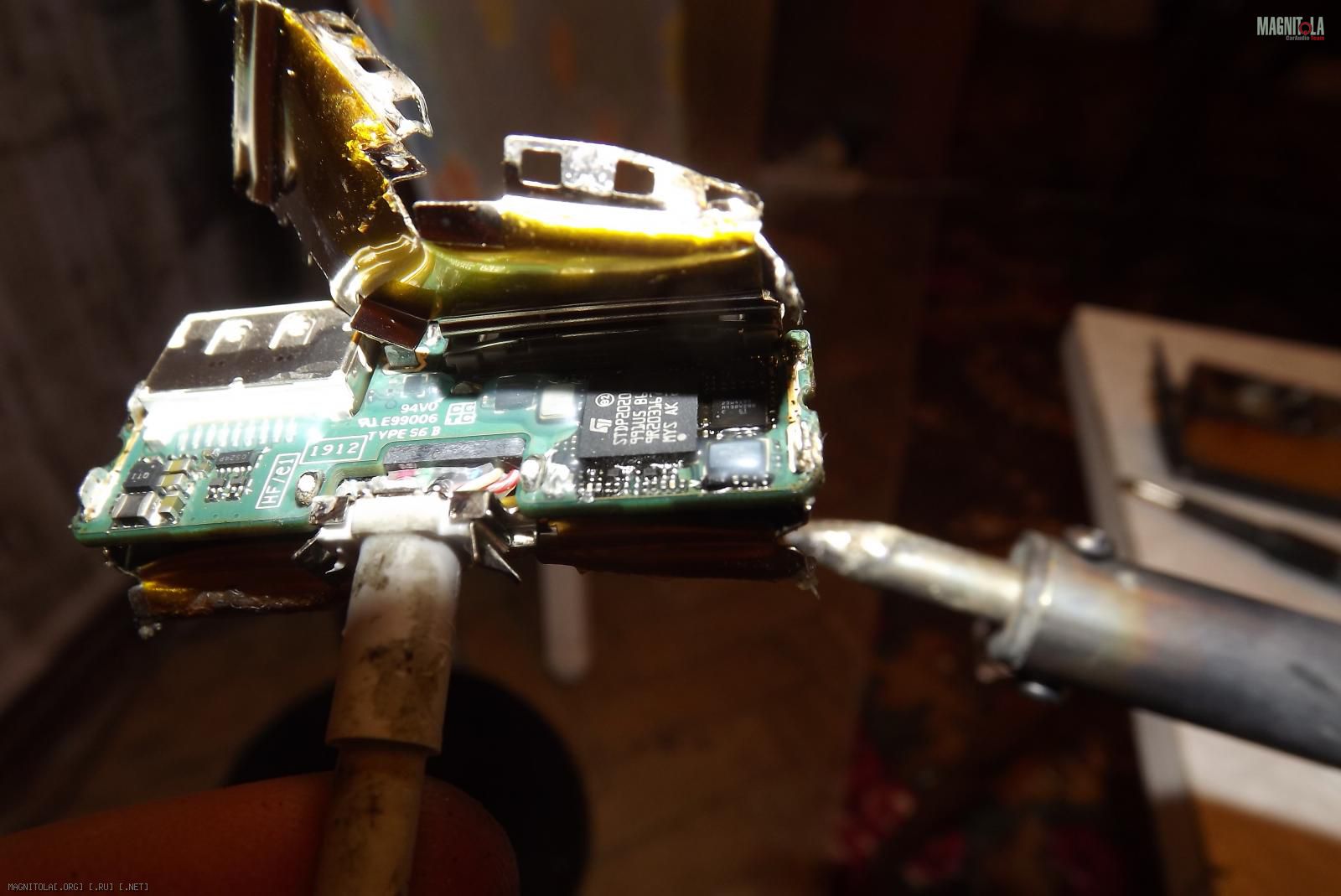

Нажмите на изображение для увеличения
Название: DSCF1305.jpg
Просмотров: 0
Размер: 118.6 Кб
ID: 327190

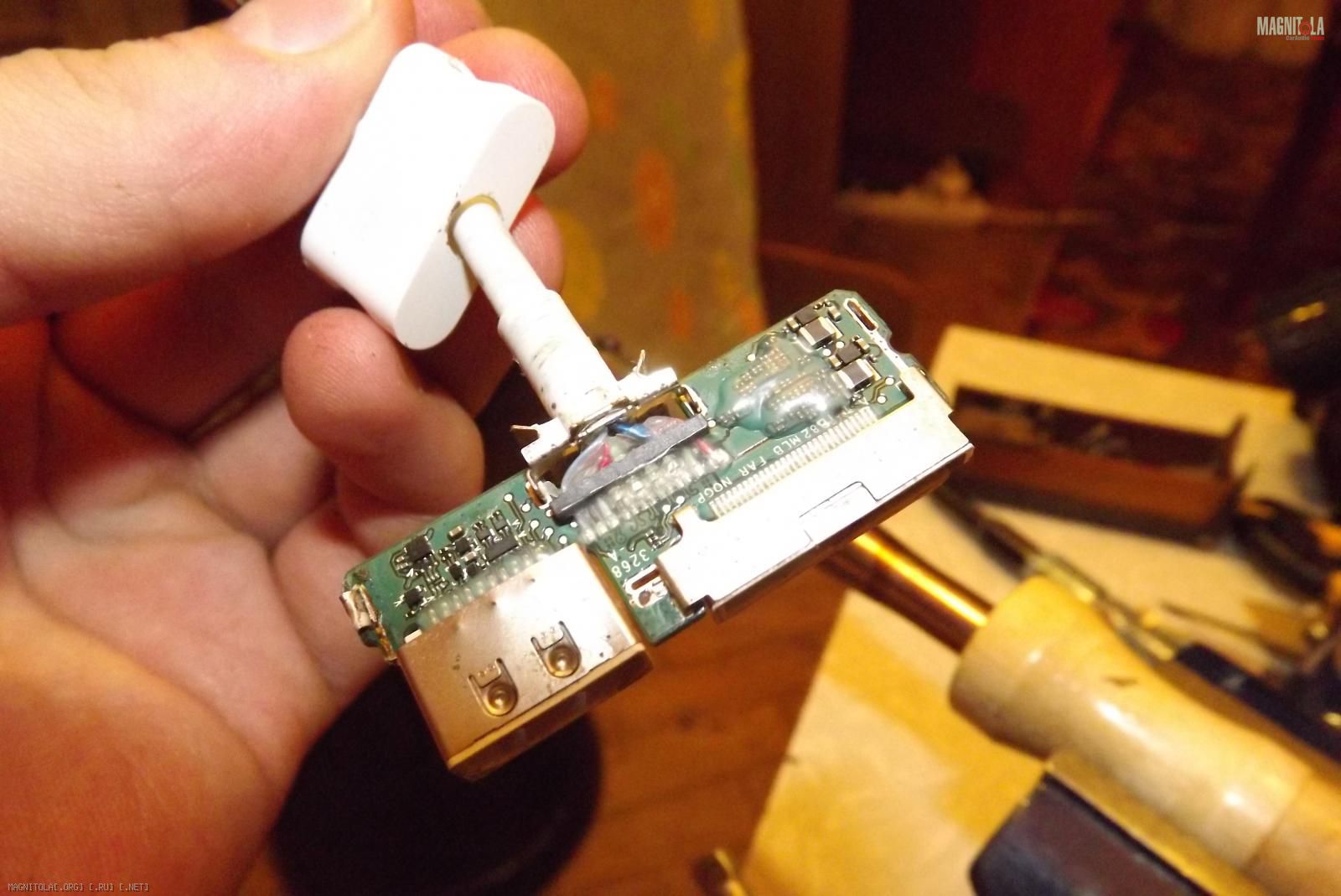

Нажмите на изображение для увеличения
Название: DSCF1306.jpg
Просмотров: 0
Размер: 148.6 Кб
ID: 327192

Нажмите на изображение для увеличения
Название: DSCF1313.jpg
Просмотров: 0
Размер: 140.1 Кб
ID: 327194

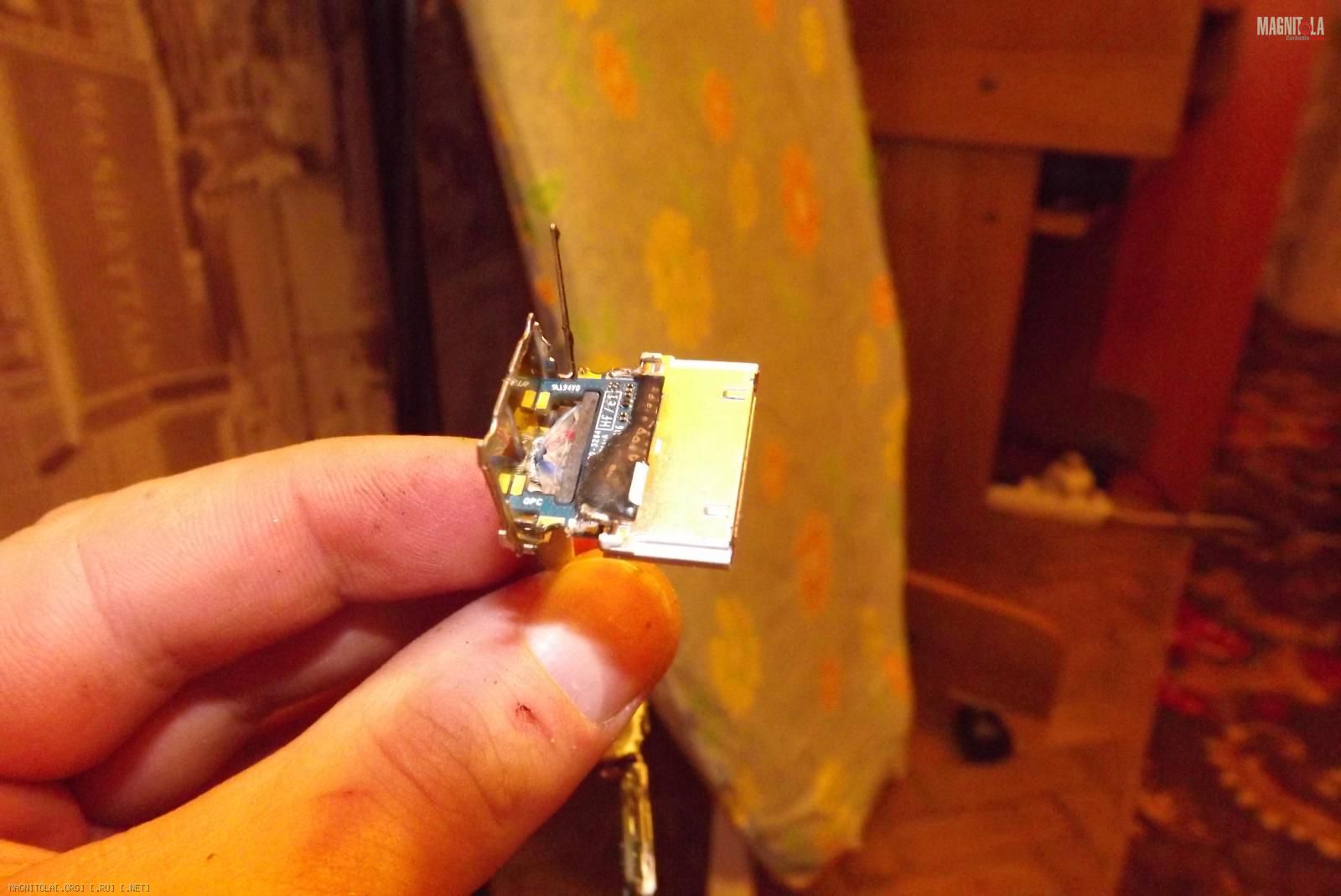

Нажмите на изображение для увеличения
Название: DSCF1319.jpg
Просмотров: 0
Размер: 140.0 Кб
ID: 327196

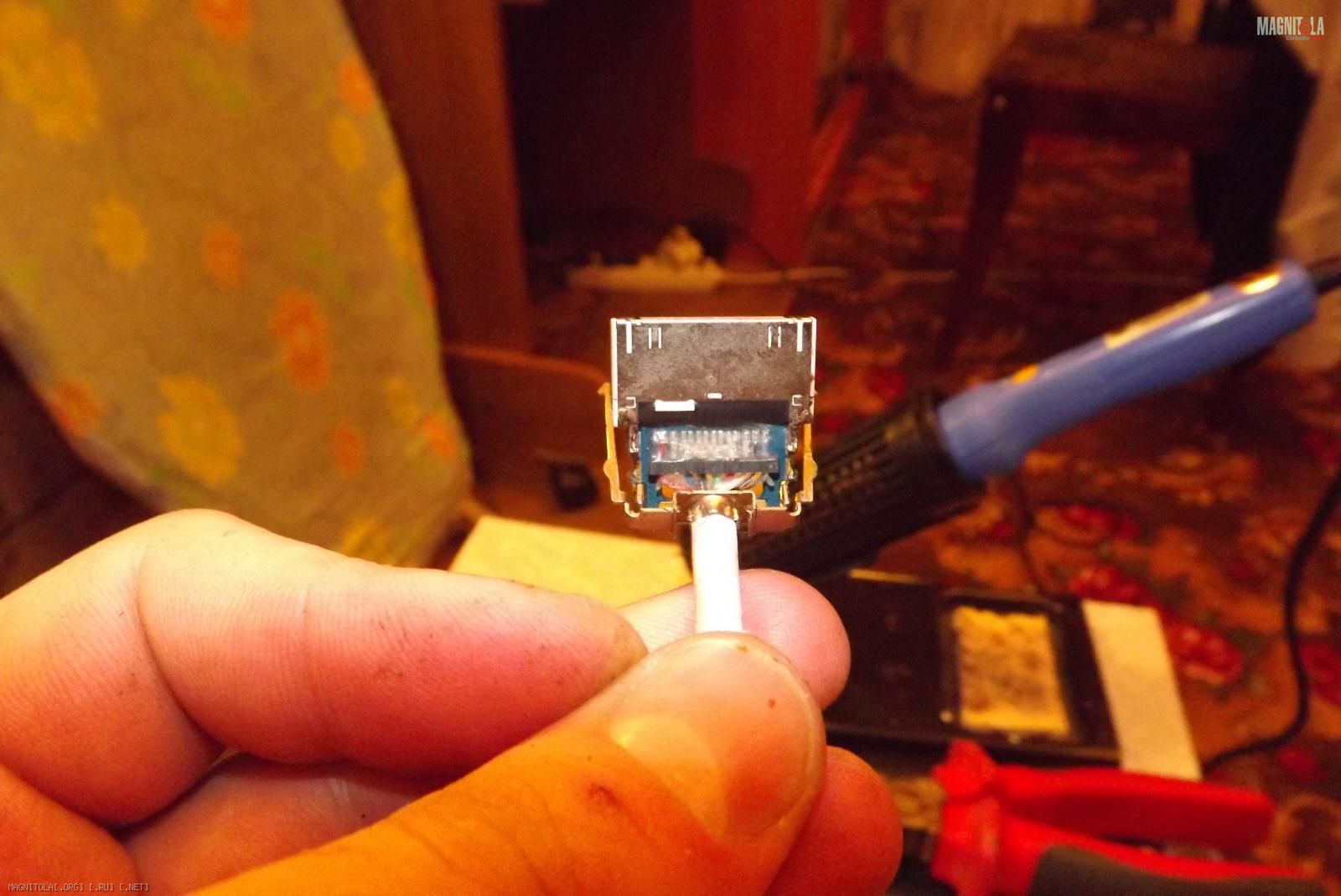

Нажмите на изображение для увеличения
Название: DSCF1324.jpg
Просмотров: 0
Размер: 145.8 Кб
ID: 327198

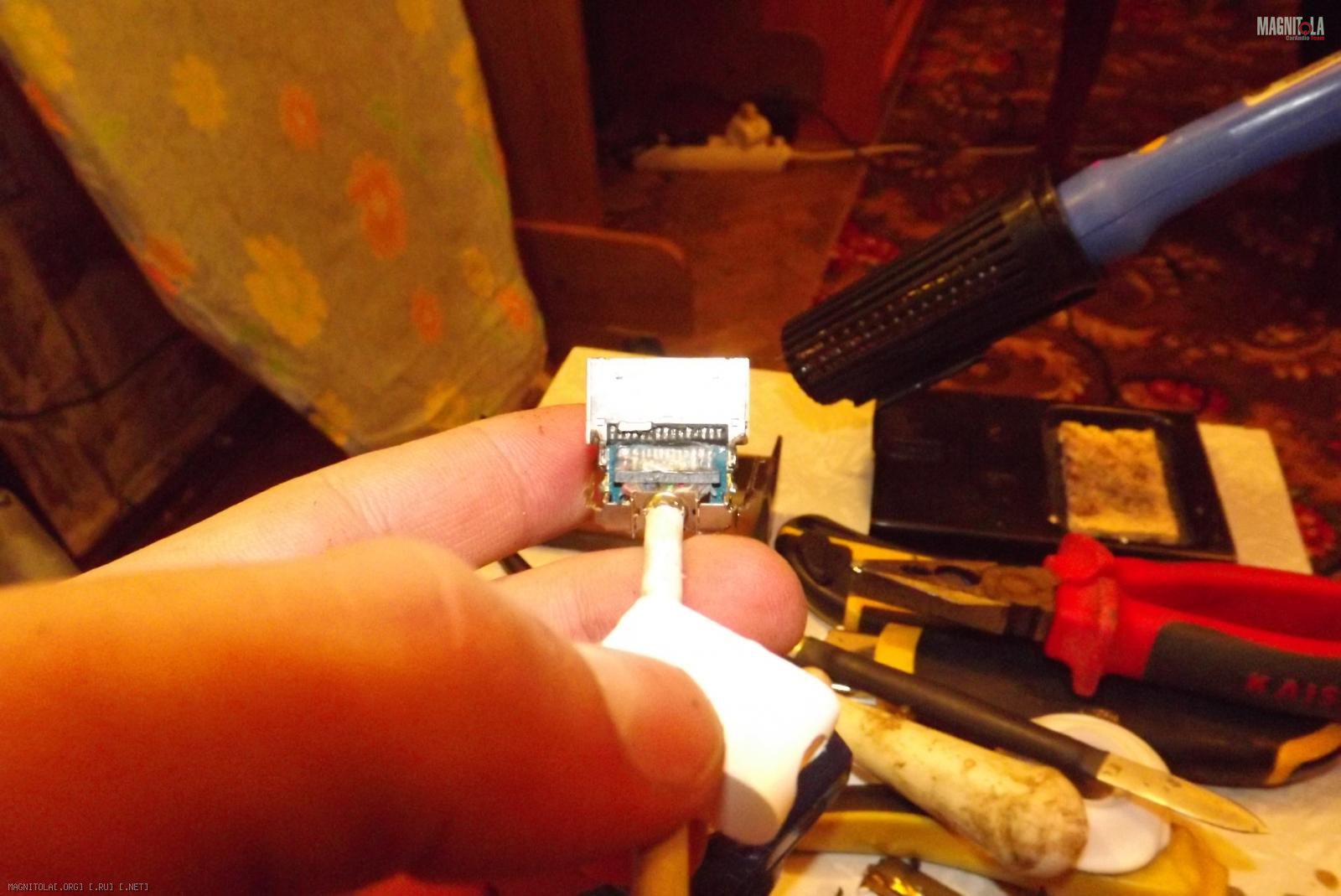

Нажмите на изображение для увеличения
Название: DSCF1327.jpg
Просмотров: 0
Размер: 145.5 Кб
ID: 327200

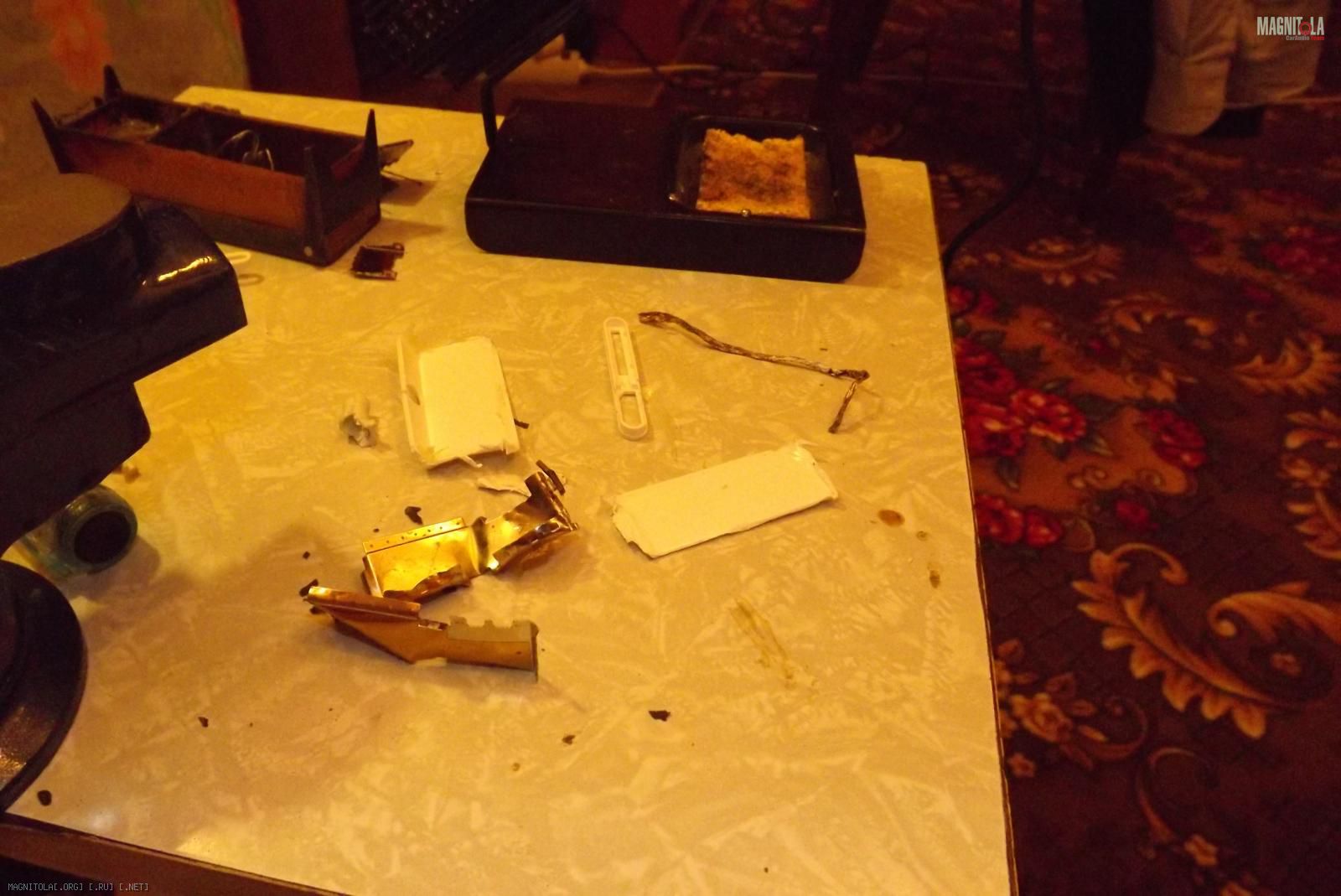

Нажмите на изображение для увеличения
Название: DSCF1329.jpg
Просмотров: 0
Размер: 149.7 Кб
ID: 327202

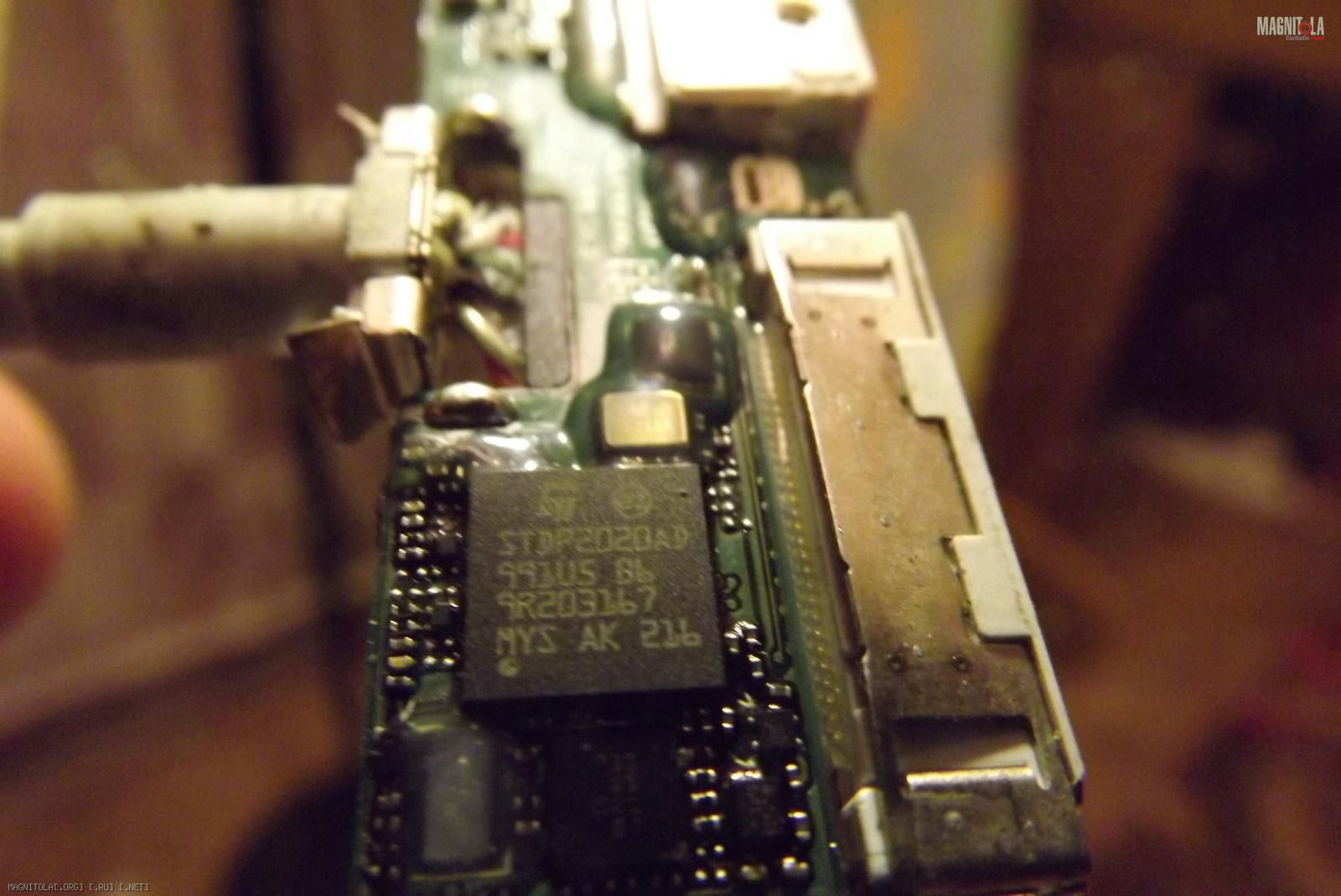

Не могу найти datasheet на квадратную микруху STDP2020AD даже на сайте ST Microelectronics.

Кидать напрямую USB и UART буду завтра, сегодня уже сил нет...

**andr_l** · 10.01.2013 02:18

Сообщение от DM101

помнится писалось на блюзе в теме, что используя приблуды цифру снять нельзя, только аналог.
Или есть способы?

По нашим ощущениям пюре снимает цифру. Мы про это писали на блюзе.

**Geo.** · 10.01.2013 11:35

при использ pure i-20 теряется штатное управление, чего добивается автор

**andr_l** · 10.01.2013 14:08

есл управление идет по USB - не теряется...

**WWWolf** · 10.01.2013 14:14

Сообщение от andr_l

есл управление идет по USB - не теряется...

Не понял, не теряется я каком случае? Как использовался при этом Pure i20?

Еще не понимаю, почему нет описания на STDP2020AD на сайте ST Microelectronics? Это что, эксклюзивная секретная микросхема для Apple? Напоминает микрухи и другие многополюсники без названия от советской военной электроники.
