    Цифра из адаптера BMW iPod

    Решил изучить штатный комплект дооснащения iPod для BMW и попробовать найти из него цифровой аудиосигнал для подачи на отдельный звуковой процессор.
    Выкладываю фото адаптера и снаружи и внутри.

    Что найдено в нем из микросхем, см. во вложениях.

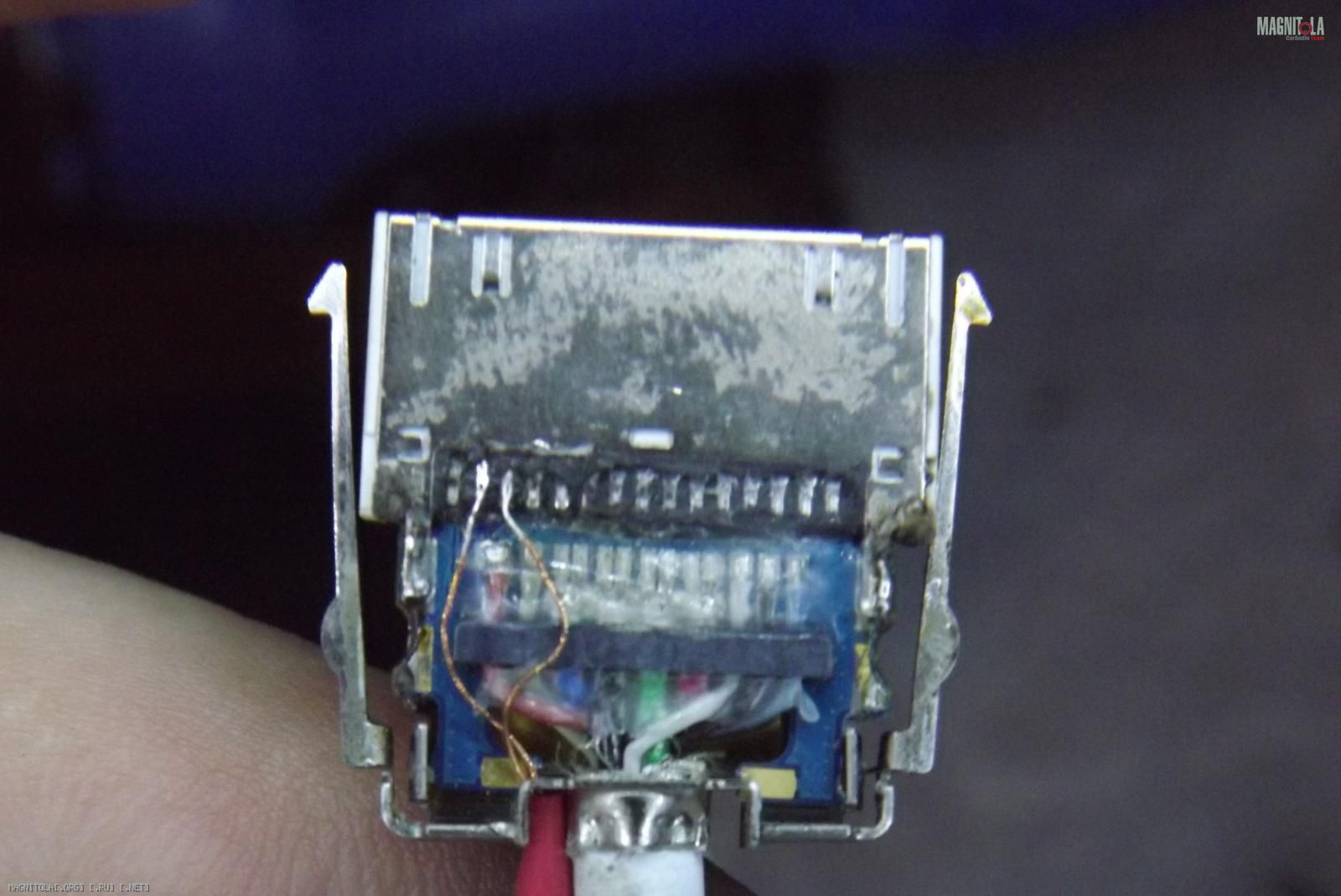

    Контакты разъема, идущий к iPod-у, имеют следующие обозначения:
    IDENTIFY
    TxD
    D. GND
    RxD
    DETECT
    3.3 V
    Rch
    CHARGE
    DET
    Lch
    A.GND
    Два контакта не помечены

    TxD, D. GND и RxD - это управление I2C или RS-232 ?
    Rch, Lch и A.GND - это аналоговое аудио
    DET - не знаю для чего, остальные - вроде понятно.

    Занятно выглядят контакты разъема MOST:
    Нажмите на изображение для увеличения
Название: DSCF1161.jpg
Просмотров: 0
Размер:	200.0 Кб
ID:	312182
    Контакты:
    BATT
    RX
    STATUS
    VDD
    RGAIN
    VDD
    TX

    Посмотрел распиновку разъема iPod, видимо в адаптер сигнал заходит через аналог, а затем передается в MOST через имеющийся АЦП.

    Но! На разъеме есть FireWire. Его можно конвертировать в S/PDIF с помощью "звуковых плат" со входом FireWire и на оптику Toslink, например:
    M-Audio FireWire 410, на Яндекс-Маркете за 14 000 р., на eBay за $120!

    С коаксиальным S/PDIF, но без оптики есть M-Audio ProFire 610 за 10 000 р. в России (и на eBay за $230), еще дешевле Phonic Firefly 302 Plus за 6000 р.на Яндекс-Маркете за 4300 р.)

    Есть и другие профессиональные устройства: TC Electronic Konnekt 8 (на eBay за $200), Focusrite Saffire LE и Pro 26 i/o. Вот тема про конвертеры на зарубежном форуме: Firewire-to- S/PDIF converter


    Полезные темы:
    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: DSCF1145.jpg
Просмотров: 0
Размер:	239.8 Кб
ID:	312172   Нажмите на изображение для увеличения
Название: DSCF1147.jpg
Просмотров: 0
Размер:	123.4 Кб
ID:	312174   Нажмите на изображение для увеличения
Название: DSCF1148.jpg
Просмотров: 0
Размер:	239.3 Кб
ID:	312176   Нажмите на изображение для увеличения
Название: DSCF1150.jpg
Просмотров: 0
Размер:	200.0 Кб
ID:	312178

    Нажмите на изображение для увеличения
Название: DSCF1155.jpg
Просмотров: 0
Размер:	154.6 Кб
ID:	312180
