Имею сказать,но не могу вставить жипеги.((
Цепь Zobel необходима для согласования фильтра с входным комплексным сопротивлением (импедансом) динамика. При ее отсутствии входное сопротивление дина (импеданс) оказывает влияние на АЧХ и ФЧХ разделительных фильтров, вплоть до полного нарушения их работы.
Датсун, Цепь Цобеля -это " rc"-цепочка,включенная параллельно динамику для уменьшения влияния индуктивности катушки.Методика рассчёта в книге А.И. Шихатова "Концертный зал на колёсах".
Решил ,хотя бы на время,поставить жирую точку на этом вопросе.Размотал измериловку,поставил заморское басовичище в щит и микрофоном в ближнем поле,с помощью двух программ,снял на свип-тоне его АЧХ,ФЧХ и график активного сопротивления.
Индуктивность басовика = 0.4 мГн,Re = 5.8 Ом. Цепь Цобеля для него выходит по формуле в 7.6 мкф и 7.3 Ом.

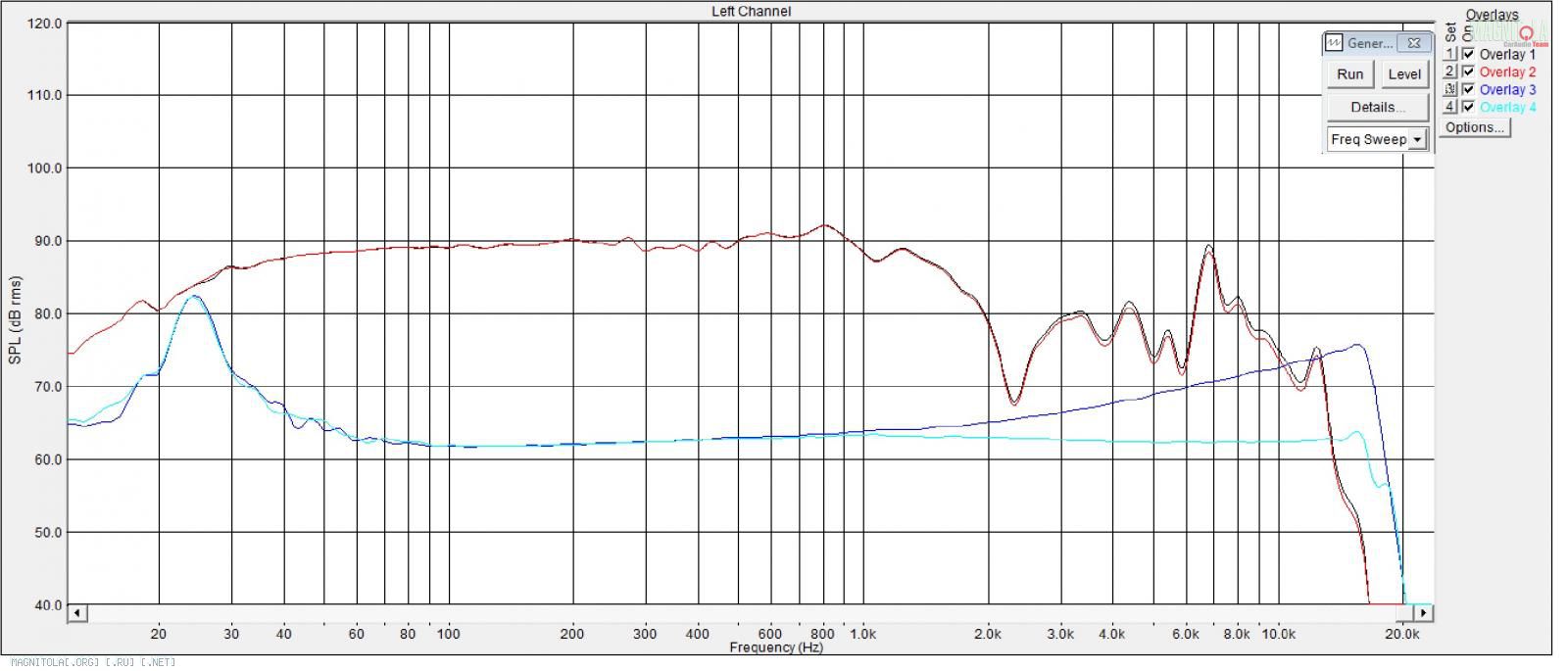

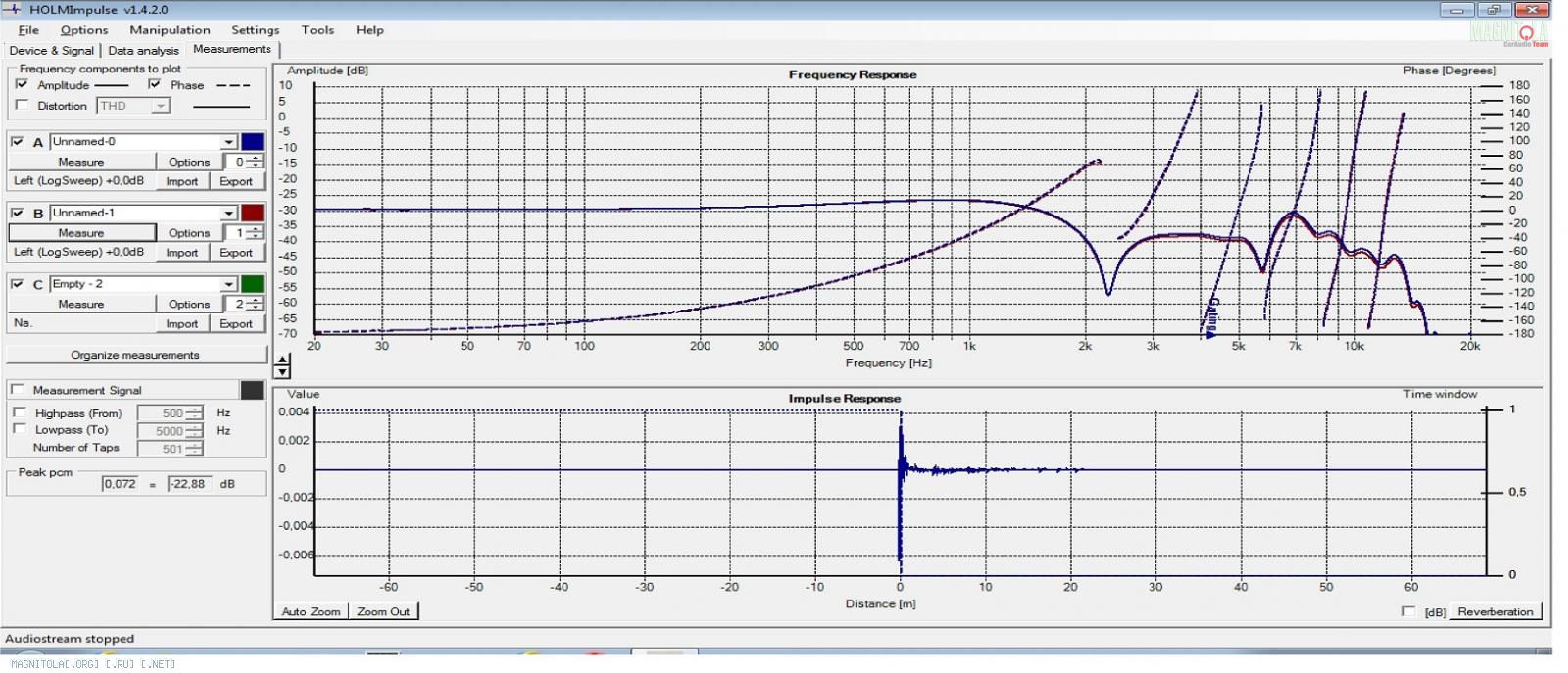

На первых двух картинках басовик включен напрямую к усилителю,без и с цепью Цобеля.
Вложение 323370
Вложение 323372
По первому замеру видно,как активное сглаживается цепью,а вот АЧХ и фаза стоят как вкопанные.

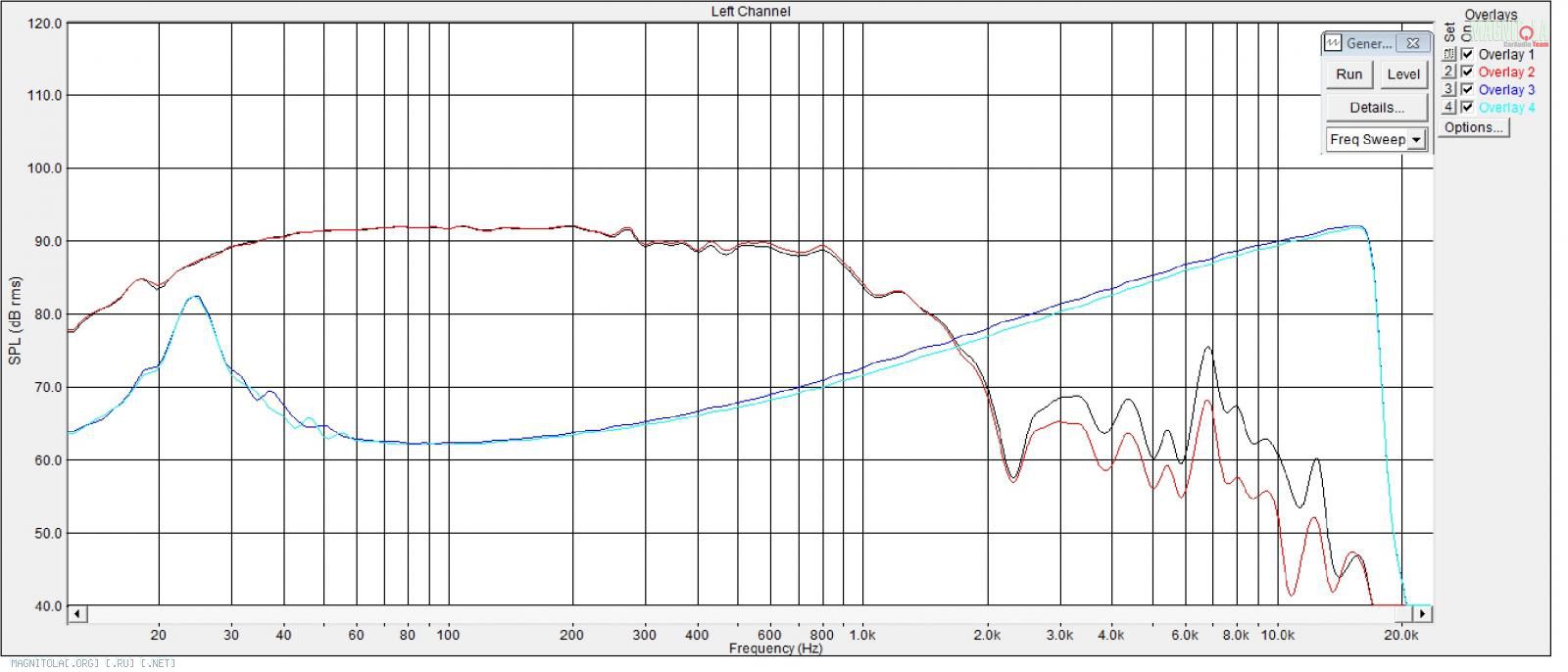

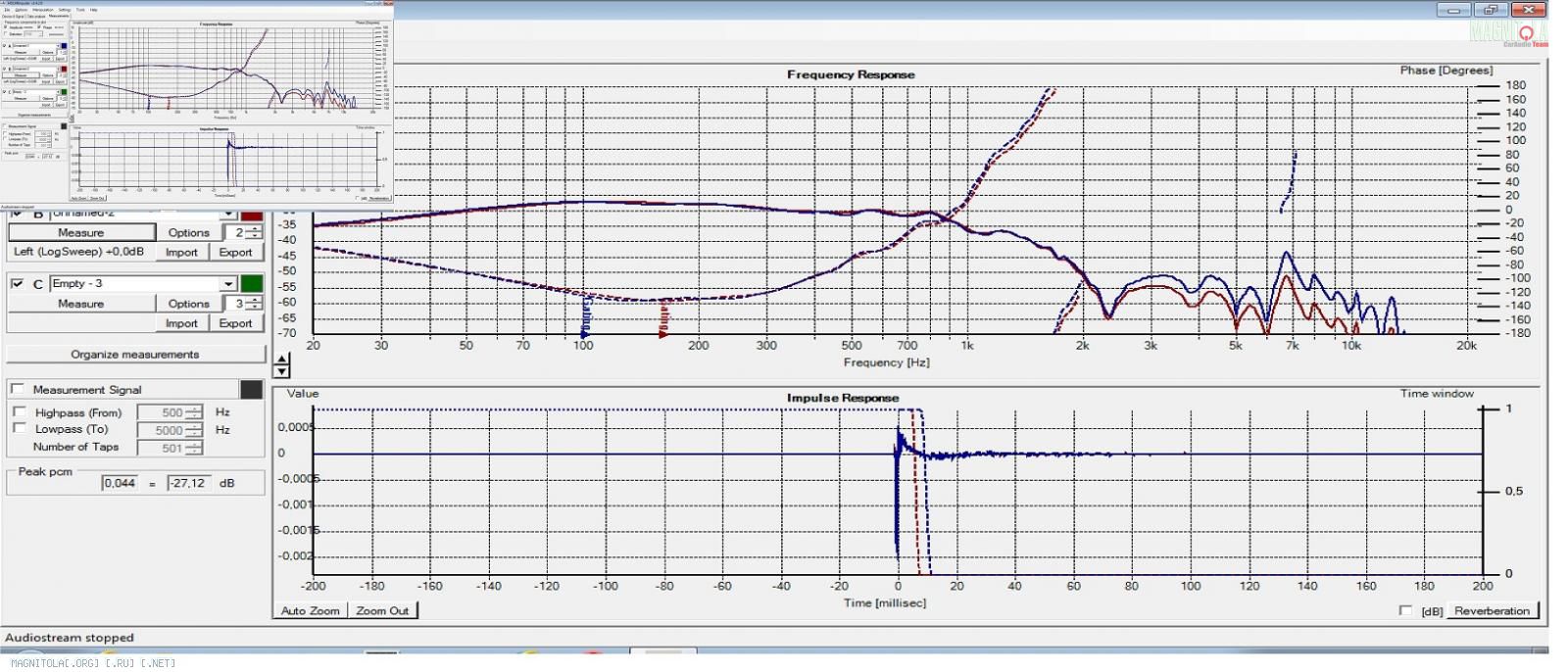

Теперь подключаю басовик через фильтр 1го порядка - катушка,по Баттерворту,выходит в 2.9 мГн на частоту раздела = 440 Гц.
И также два промера без и с цепью Цобеля на выводах динамика:
Вложение 323374
Вложение 323376
Тут уже иная картина - цепь начинает заваливать АЧХ с 2.3 кГц,а вот активное и фаза непоколебимы.

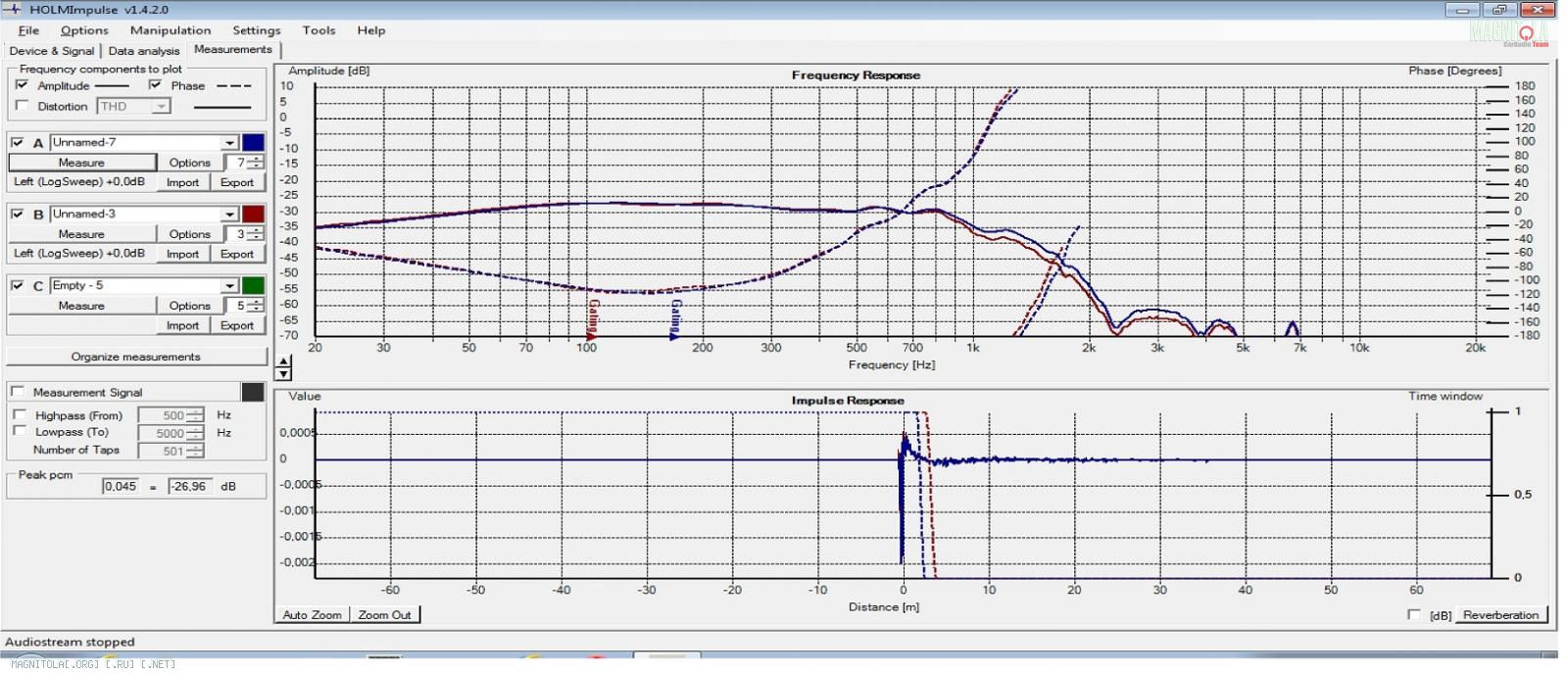

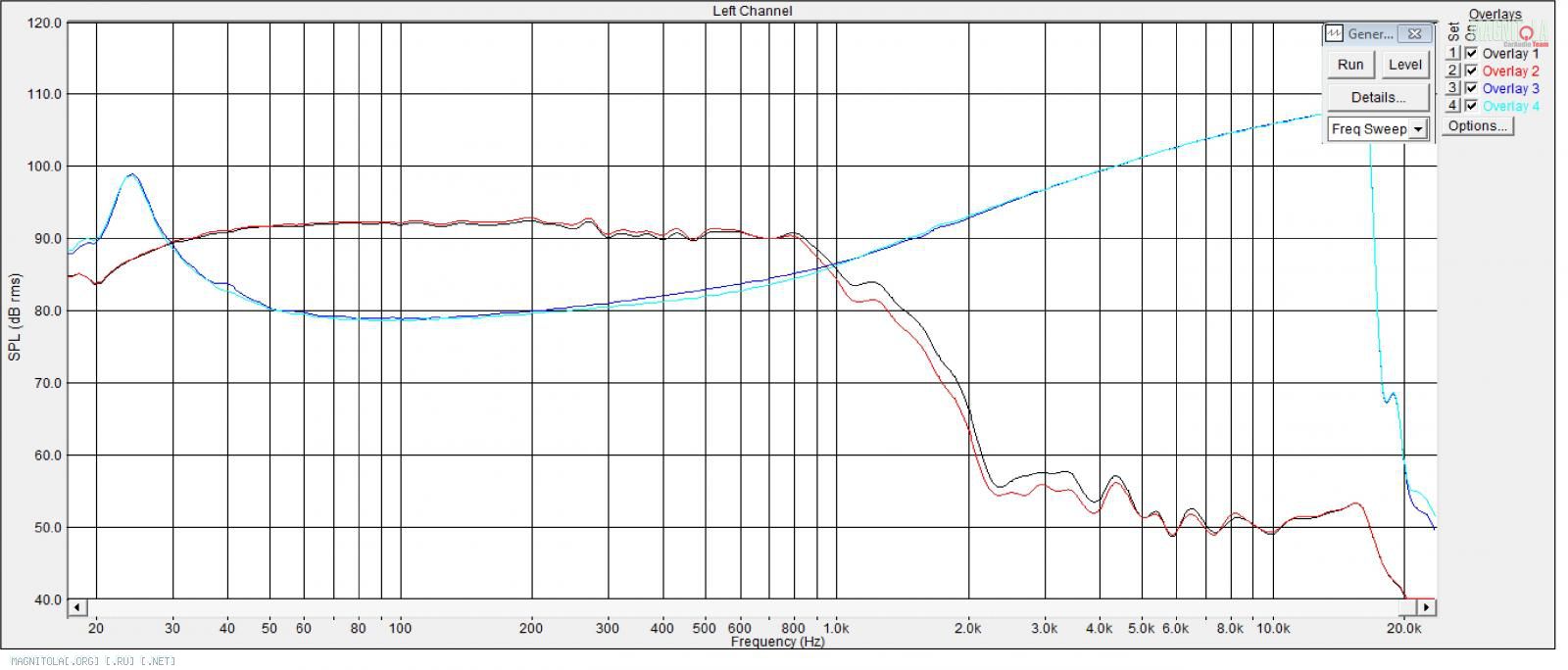

Ну и под занавес подключение через фильтр 2го порядка,опять по Баттерворту,L = 2.9 mH, C = 20 mf,частота раздела = 620 Гц. И также без и с цепью Цобеля на выводах басовика:
Вложение 323378
Вложение 323380
Фаза и активное не меняется цепью,а вот АЧХ начинает разваливаться от 800 Гц,что,впрочем,лежит за пределами работы басовика и на общую картину АЧХ многополосной системы не повлияет.
В целом,глядя на поле бранное со своей акустической колокольни,скажу,что мне эти цепи нужны как в финской бане лыжи.))) (Высоцкий) : высокую индуктивность имеют только басовики - чем больше меди в зазоре,тем выше чувствительность и индуктивность,тем ниже резонанс.Индуктивность с повышением частоты начинает расти,отдача ЗД падать,но завалив цепью активное,басовик не заставишь петь соловьем - вес подвижки не даст.
После праздников попробую "забить осиновый кол" в этот вопрос промером ширика и басовика с запредельной индуктивностью.
Датсун, скорее всего, корректная загрузка изображений не проходит из-за слишком длинных названий файлов + перемешки латиницы с кириллицей. Попробуйте переименовать их коротко на латинице перед загрузкой.
Спасибо,сэр Симон,в этом и была проблема.Цитата:
Сообщение от Cimon
А чего Вы ожидали? Цепь цобеля имеет смысл, когда частота раздела фильтра попадает в место с увеличенным по сравнению с номинальным импедансом. До тех пор, пока частота раздела лежит в пределах "полки импеданса" (в Вашем примере это 60-1000Гц) толку от него ноль, это давно известный и очевидный факт. Ваши частоты 440 и 620 Гц в этот диапазон и попадают. Примените частоту раздела 3,5-4кГц (типичный для двухполоски), где импеданс заметно выше, и получите совсем другие результаты.Цитата:
Сообщение от Датсун
А вот это нельзя поподробнее прокоментировать?Цитата:
Сообщение от Датсун
Чем будет отличаться катушка Л-Райли, или не к ночи будет помянута Чебышева, от Батервортовской в фильтре 1го порядка?
Ошибаетесь.Посмотрите на графики прямого включения басовика - с ростом частоты начинает расти индуктивность и повышает активное ГГ,соответственно начинает падать отдача и ФЧХ переходит ноль,т.е. переворачивается.И тут уже просто нельзя приращивать к нему вторую (сч) полосу - при угловых промерах получим провал на стыке полос.Цитата:
Сообщение от bogir
Для повышения отдачи на средних частотах,и возможности максимально ровно дотянуть до 3-4 кГц,на керн басовиков ставят короткозамкнутый виток,который валит индуктивность его катушки.Ну а если при этом график активного спрямляется,то смысл в цепи Цобеля отпадает.Цитата:
Сообщение от bogir
---------- Сообщение добавлено 31.12.2012 в 06:25 ----------
У Чебышева и Линквица нет расчетов по 1му порядку,поэтому скажу за 2й:Цитата:
Сообщение от Rover
Чебышев предлагает нулевой спад звукового давления ГГ на частоте раздела,Линквиц по минус 5 дБ (если не ошибаюсь),Баттерворт по минус 3 дБ.
