Дайте совет по самодельному усилителю

Сообщение от STASUS

А где ставить снабберы во вторичке - после транса или после диодного моста?

Да не нужны они там. Да и в первичке, если защёлки-открывашки мосфетов(у тебя микруха, я с такой дела не имел) правильно работают и с трансформатором полный порядок, то проку от них... А вообще, для такого транса штук пять бы в плечо мосфетов и каждому свою обмотку, и частоту выше 30...35кГц я бы не задирал.
Схемку(ОС) твою понять не могу, но похоже реализация никакущая, проще от неё отказаться, или городить другую. Я бы отказался, тогда транс в перемотку(появляется возможность отдельного питания УН ) А твои 3,3кОм вообщем-то не нагрузка, больше похоже на "слив", это я к тому, что картинки смотреть и настраивать надо всё-таки на нагрузке 5...10%, ну и конечно на номинальной испытывать.

"Бум, сказали русские мужики, дзынь, сказала китайская бенопила"

В обшем, прикупил мосфетов взамен испустивших дух. 1404 не было, взял 3205. Емкость в 2 раза меньше, сопротивление канала в 2 раза больше.По идее должны чуть больше грется, но получше переключаться. Запаял мосфеты и понавесил снабберов. Зашунтировал емкости керамикой. Врубил, все без изменений - с обратной связью работает хреново - полевики греются при незначительной нагрузке (30-50 вт).
Плюнул на стабилизацию, выпаял оптрон. Решил смотать с транса несколько витков. Выпаивать транс с обмоткой в полпальца толщтной - бесполезное занятие - риск запороть плату 100%. Во вторичке толщина проводов поменьше - удалось аккуратно выпаять концы и смотать по 2 витка с каждой стороны.Занятие таким кощунством не для слабонерных. В процессе выпаивания толстенных проводов мне казалось, что я не настраиваю импульсник, а выковыриваю медь на продажу во вторсырьё.
В общем ща курить/кофе и буду подключать и измерять (вторичку уже впаял)

ЗЫ. Че там понаваратили мудрецы из шаолиня я так и не въехал. Понял одно - до нормального прогресса китайским Ынженерам все же далеко, только копии снимать....

Теперь после диодного моста нужно поставить ДГС с бифилярной намоткой. Выходное напряжение немного снизится, как раз на величину выбросов.

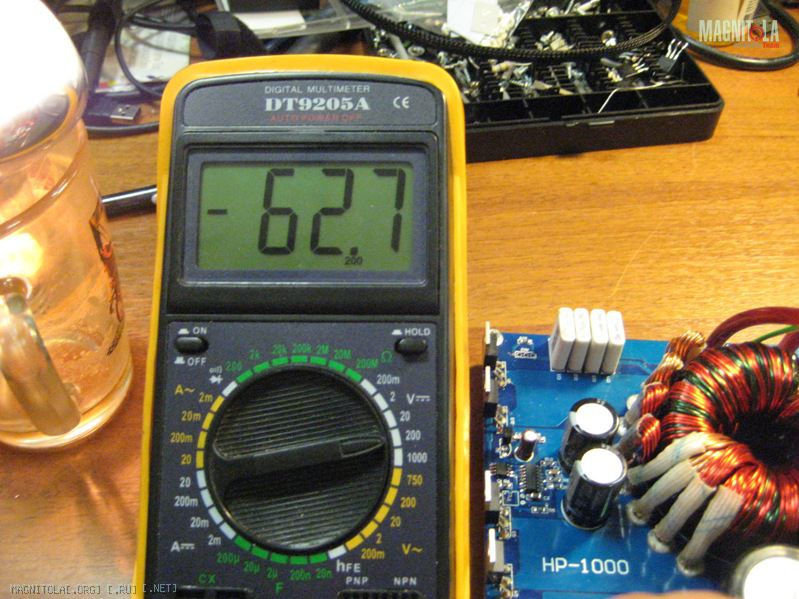

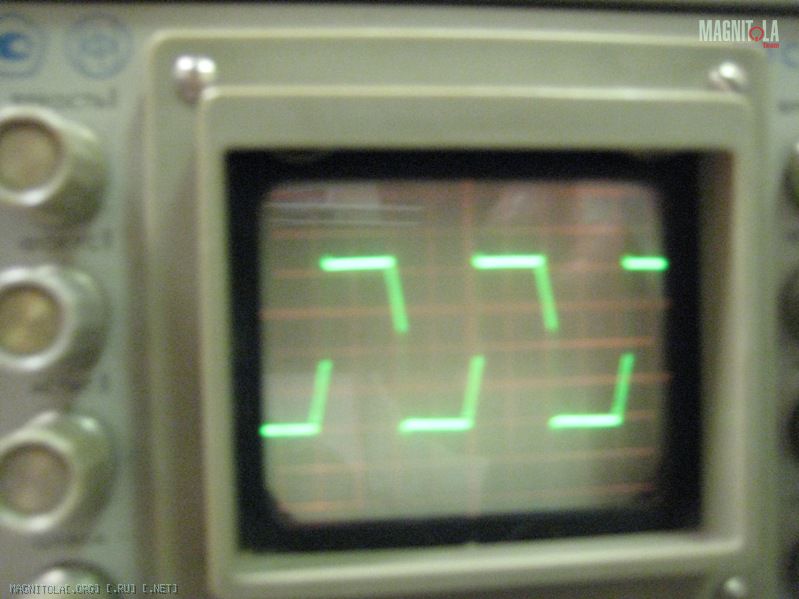

Получил я под небольшой нагрузкой (40вт) 62,7в при входном 14,4в (акб+источник Минвеловский). Полевики без радиаторов холодные, картинки ниже. Ток потребления на хх в первичке 0,27а.
Без нагрузки во вторичке 69в.
По позже отмою плату и нагружу как следует (ща нечем) да и на радиаторы надо все посадить.

Сообщение от M.Knopfler

Теперь после диодного моста нужно поставить ДГС с бифилярной намоткой. Выходное напряжение немного снизится, как раз на величину выбросов.

К сожалению, конструктивно это не воплотить, ЧунМень такой вариант не предусмотрел.
А вот ДГС можно поставить вообще на выходе? за емкостями? Будет от него толк?

И еще вопросец - везде в автоусях на воде по +12 стоит дроссель, он сильно нужен (и для чего? чтобы срачь в бортовую сеть не лезла?)

Все картинки с осцилла - под нагузкой

Сообщение от STASUS

Все картинки с осцилла - под нагузкой

Страшно.... Но ничего, через преодоление трудностей лучше постигается наука.

---------- Сообщение добавлено 21.07.2013 в 23:22 ----------

Сообщение от STASUS

К сожалению, конструктивно это не воплотить

Значит нужно постараться это сделать, и сделать красиво.

---------- Сообщение добавлено 21.07.2013 в 23:23 ----------

Сообщение от STASUS

Ток потребления на хх в первичке 0,27а

Отличный результат.

---------- Сообщение добавлено 21.07.2013 в 23:24 ----------

Сообщение от STASUS

А вот ДГС можно поставить вообще на выходе? за емкостями? Будет от него толк?

Дроссель ставится сразу за диодным мостом, любые емкости-только после него.

Сообщение от M.Knopfler

Страшно.... Но ничего, через преодоление трудностей лучше постигается наука.

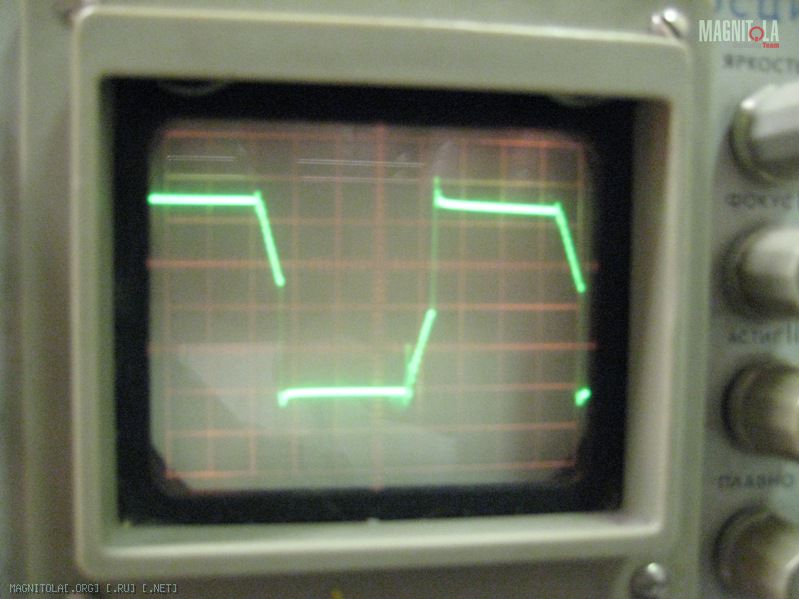

От чего это может быть?, такие домики с крышей на первичке и вторичке? Куда делся меандр?

Сообщение от M.Knopfler

Значит нужно постараться это сделать, и сделать красиво.

Бум думать.... Прикину как дорожки резать.

ДГС с бифилярной намоткой на желтом кольце из компового БП можно мотать? Я так понял там (в БП) как раз такой и стоит.

Сообщение от STASUS

Решил смотать с транса несколько витков. Выпаивать транс с обмоткой в полпальца толщтной - бесполезное занятие - риск запороть плату 100%. Во вторичке толщина проводов поменьше - удалось аккуратно выпаять концы и смотать по 2 витка с каждой стороны.

Без проблем с паяльником 100Вт, и без всяких рисков, фольга на китайском стеклотекстолите держится будь здоров.
Просто смотать по 2 витка - некорректно, обмотка должна быть распределена равномерно. Как говорил один знакомый прораб:-"Надо стараться сделать хорошо, а hуevо оно и само получится". Давай лучше перемотаем транс, заодно прорежем дороги, чтобы каждому полевику свою обмотку, ещё и на каждый сток по низкоимпедансу воткнём(плата позволяет).

Сообщение от STASUS

А вот ДГС можно поставить вообще на выходе? за емкостями? Будет от него толк?

Я ЗА дрочель(куча народу против), жёлтое кольцо(бифиляр), или два, или две гантельки. Надумаешь - поговорим про расположение.

И еще вопросец - везде в автоусях на воде по +12 стоит дроссель, он сильно нужен (и для чего? чтобы срачь в бортовую сеть не лезла?)

Именно так.

Сообщение от Абент

Просто смотать по 2 витка - некорректно, обмотка должна быть распределена равномерно.

Сматвывл с обоих концов по 2 витка! Просто очень удачно как то обмотки намотаны. Если на транс взглянуть с верху - сразу такая идея и прийдет в голову.
.....Я как смотал по 2 витка - вторичка стала еще "равномерней" - просто китайцы так намотали ....и витков во вторичке достаточно много - от 23 до 28, точно посчитать не смог, каждый раз разное кол-во.....
Транс уже не перепаять - втрой раз точно фольга не выдержит.

Сообщение от Абент

ещё и на каждый сток по низкоимпедансу воткнём

Элктролиты или просто шунтануть керамикой?

Сообщение от STASUS

Транс уже не перепаять - втрой раз точно фольга не выдержит.

Выдержит. Чем мощнее паяльник, тем меньше перегрев платы. Я диповские микрухи с гетинакса выпаиваю соткой с П-образной медной насадкой на коротком жале, ещё ни одной платы не угандошил.

Элктролиты или просто шунтануть керамикой?

Электролиты, можно набрать из нескольких, ёмкость макс. возможная, которую удастся расположить. У тебя пара ничиконов стоит в центре первички относительно "массы", надо теперь на концы первички относительно "+" и поближе к ногам мосфетов.

Скоро о защите начнём кумекать

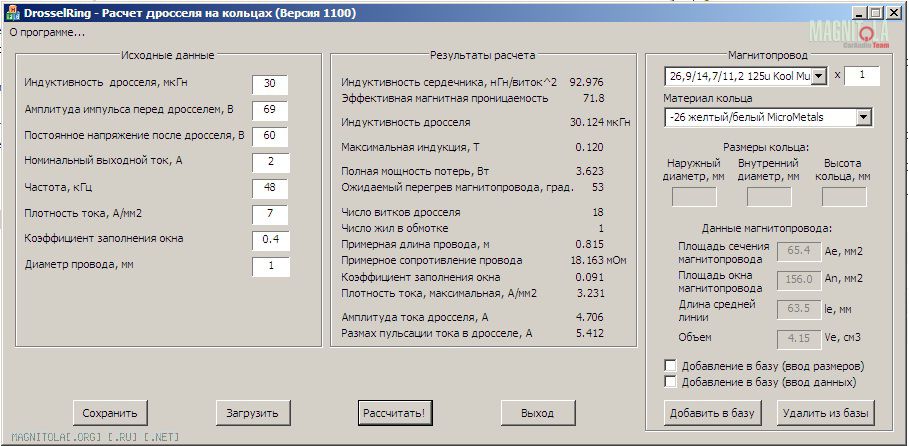

Вот дроссель рассчитал. Есть у кого времечко проверить?

Кольцо желтое из БП компа 26х15х11 мм
Индуктивность дросселя 30мкгн (прога так загрузилась, эту величину так и оставил)
Амплитуда импульсов перед дросселем - 70в ( примерно столько по осциллу вымерял)
Постоянное напряжение после дросселя 60в (тут поставил то что получилось под нагрузкой, правда чуть уменьшил, в натуре 63в)
Номинальный выходной ток - 2а
Частота - 48 кгц
D проводника - 1мм

Число витков получилось 18
