    Re: Дайте совет по самодельному усилителю

    Цитата Сообщение от STASUS Посмотреть сообщение
    Вот дроссель рассчитал. Есть у кого времечко проверить?
    Считать нужно с привязкой к самому БП. У того же автора есть програмы по расчету. Заодно и насчет намотки трансформатора поучишься.


  2. #2
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16709 Аватар для STASUS
    Регистрация
    21.03.2006
    Город/село
    Москва
    Сообщений
    339
    Спасибо (Раздал)
    138
    Спасибо (Получил)
    150
    Автор

    Re: Дайте совет по самодельному усилителю

    А есть ли смысл резать плату и извращаться с дросселями???, может поставить дроссель между источником и УМ, на плате которого тоже стоят емкости - получается CLC фильтр.


  3. #3
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16709 Аватар для STASUS
    Регистрация
    21.03.2006
    Город/село
    Москва
    Сообщений
    339
    Спасибо (Раздал)
    138
    Спасибо (Получил)
    150
    Автор

    Re: Дайте совет по самодельному усилителю

    Ладно, дрочель пересчитаю.

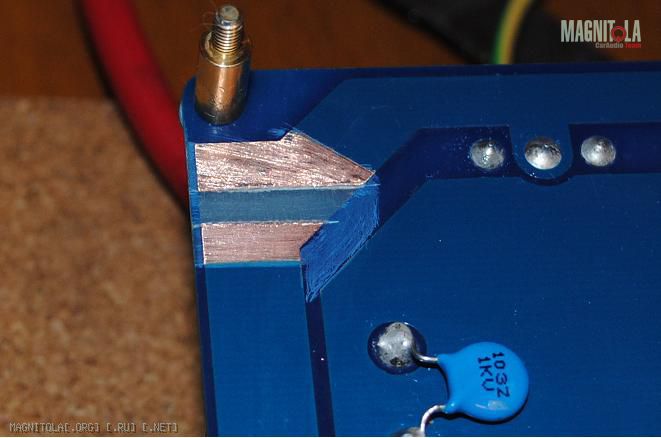

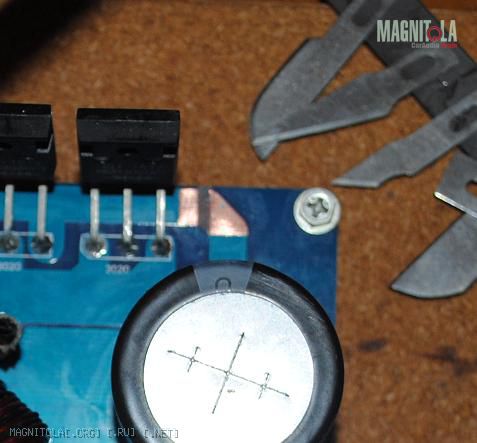

    Вечером резал дорожки для внедрения дросселя.
    Только на плате я места не вижу. Может отдельно платку соорудить и разместить возле выходных емкостей?

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: 2.JPG
Просмотров: 0
Размер:	29.8 Кб
ID:	418078   Нажмите на изображение для увеличения
Название: 1.JPG
Просмотров: 0
Размер:	27.7 Кб
ID:	418080

  4. #4
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16709 Аватар для STASUS
    Регистрация
    21.03.2006
    Город/село
    Москва
    Сообщений
    339
    Спасибо (Раздал)
    138
    Спасибо (Получил)
    150
    Автор

    Re: Дайте совет по самодельному усилителю

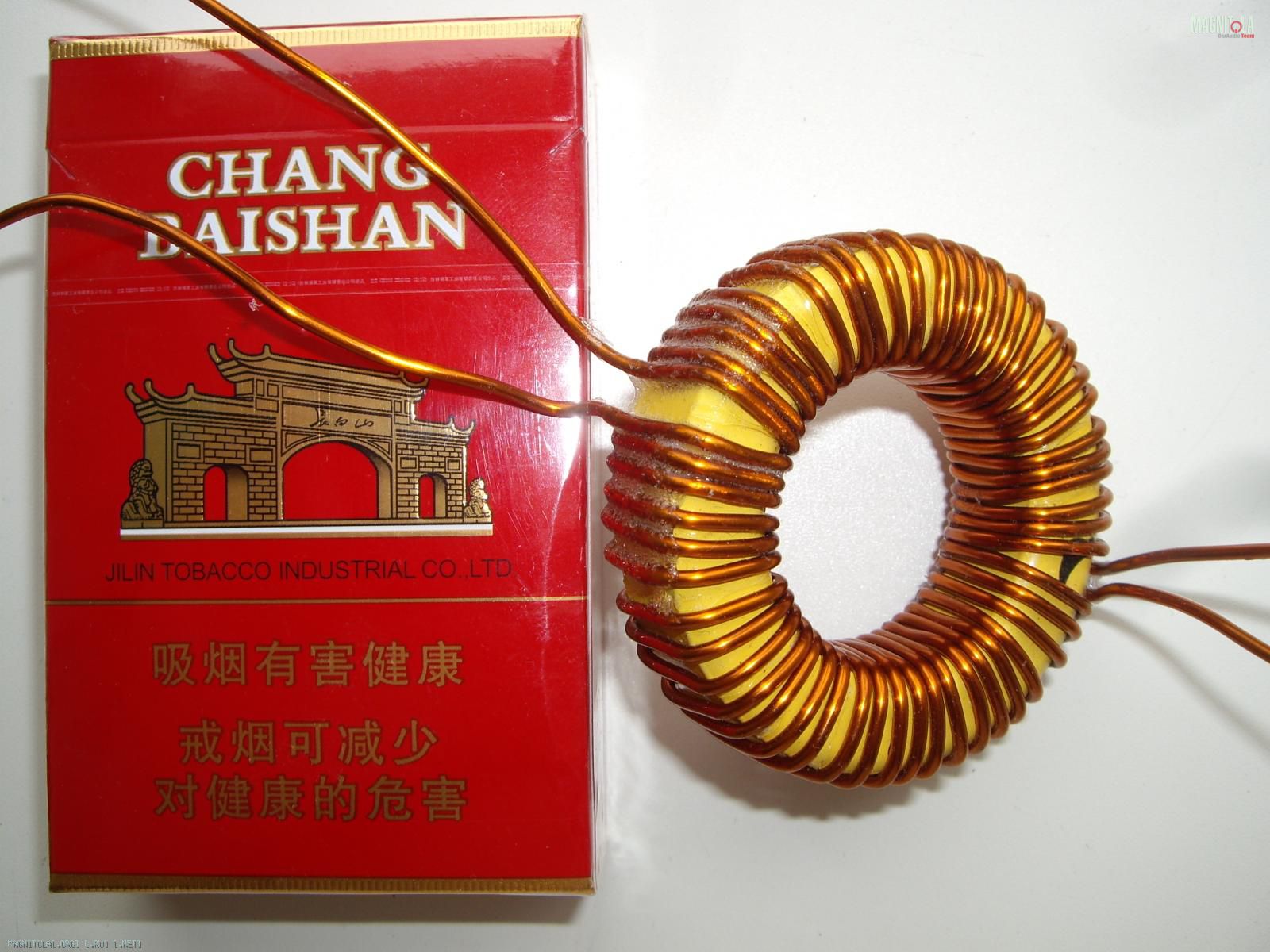

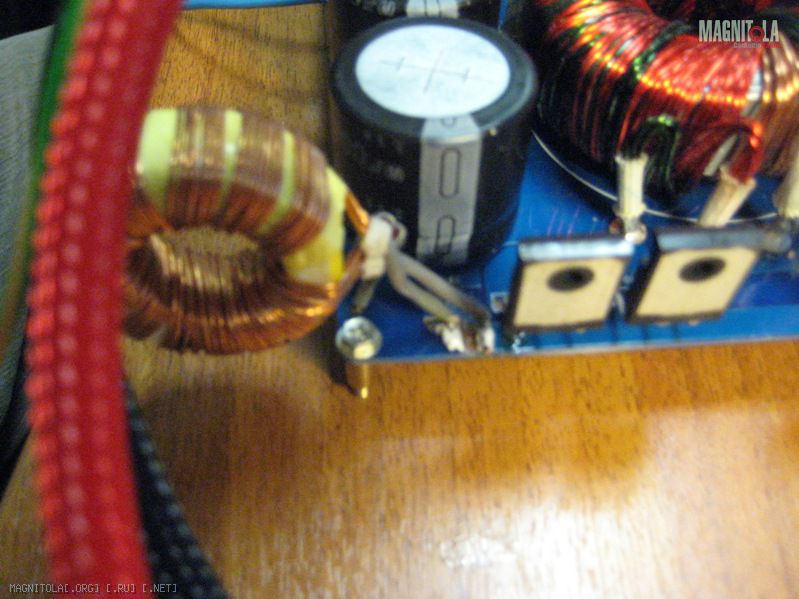

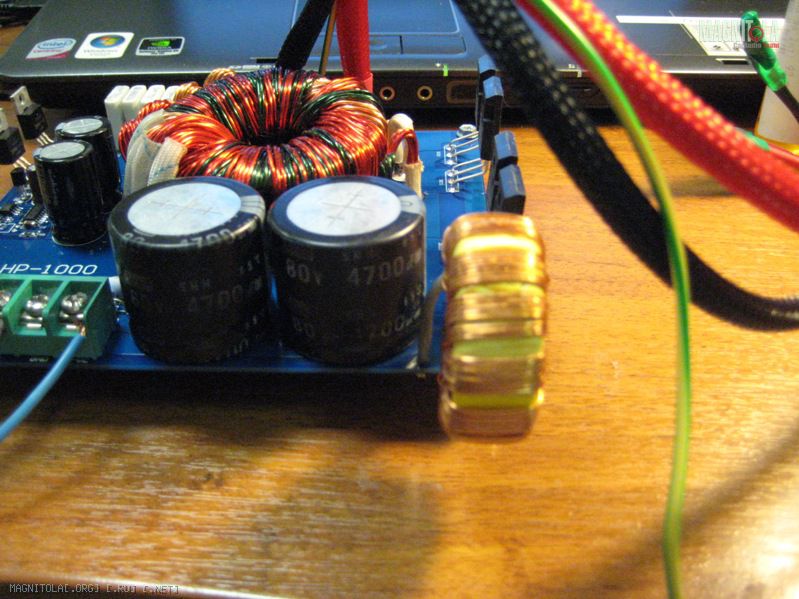

    Намотал бифилярный дроссель. Поставить решил так как на фото - плоскость кольца по линии плоскости выпрямительных диодов, что бы потом через прокладку притянуть к радиатору.
    Включил под нагрузкой - без дросселя было 62,7в с дросселем стало 56,5в (при 14,4в входном)

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: IMG_0566.jpg
Просмотров: 0
Размер:	160.3 Кб
ID:	418426   Нажмите на изображение для увеличения
Название: IMG_0565.jpg
Просмотров: 0
Размер:	180.7 Кб
ID:	418428   Нажмите на изображение для увеличения
Название: IMG_0564.jpg
Просмотров: 0
Размер:	193.6 Кб
ID:	418430

  5. #5
    Авторитет Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 216493
    Регистрация
    10.06.2006
    Город/село
    Russia
    Сообщений
    2,444
    Спасибо (Раздал)
    616
    Спасибо (Получил)
    868

    Re: Дайте совет по самодельному усилителю

    Цитата Сообщение от STASUS Посмотреть сообщение
    Включил под нагрузкой - без дросселя было 62,7в с дросселем стало 56,5в (при 14,4в входном)
    А осцилографом не смотрел, что было ДО и что стало ПОСЛЕ ? Если покопаешься по форуму, то найдешь снимки, где я выкладывал подобные сравнения.
    Странно дроссель расположен и запаян- не видно по фото, что он стоит в плюсе и минусе питания. Одна обмотка должна быть в плюсе, другая, встречно включенная- в минусе.


  6. #6
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16709 Аватар для STASUS
    Регистрация
    21.03.2006
    Город/село
    Москва
    Сообщений
    339
    Спасибо (Раздал)
    138
    Спасибо (Получил)
    150
    Автор

    Re: Дайте совет по самодельному усилителю

    Осциллом смотрел только после дросселя - вообще чистяк, покрутил развертку - ничего криминального не обнаружил. Плата двухсторонняя, + и - на разных сторонах, потому наверно не видно, да и фотограф из меня никакой.
    Намотка и включение бифилярное - плюс от диодов к началу первой обмотки, минус от диодов - к концу второй.

    К стати, если подключена нагрузка - дроссель слегка греется - за полчаса нагрелся до 40-45 гр. Я так понял он свою функцию отрабатывает.
    Померял мощьность отдаваемую/забираемую (нагрузка - лапа 220в 100вт) - 41,5вт/46вт. Получается 90,2%


    Рыжий годовалый Чувак 2,5 часа наблюдал за моей работой

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: МейнКунище.jpg
Просмотров: 0
Размер:	507.7 Кб
ID:	418468

  7. #7
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16709 Аватар для STASUS
    Регистрация
    21.03.2006
    Город/село
    Москва
    Сообщений
    339
    Спасибо (Раздал)
    138
    Спасибо (Получил)
    150
    Автор

    Re: Дайте совет по самодельному усилителю

    Секс с китайским ИИП продолжается.

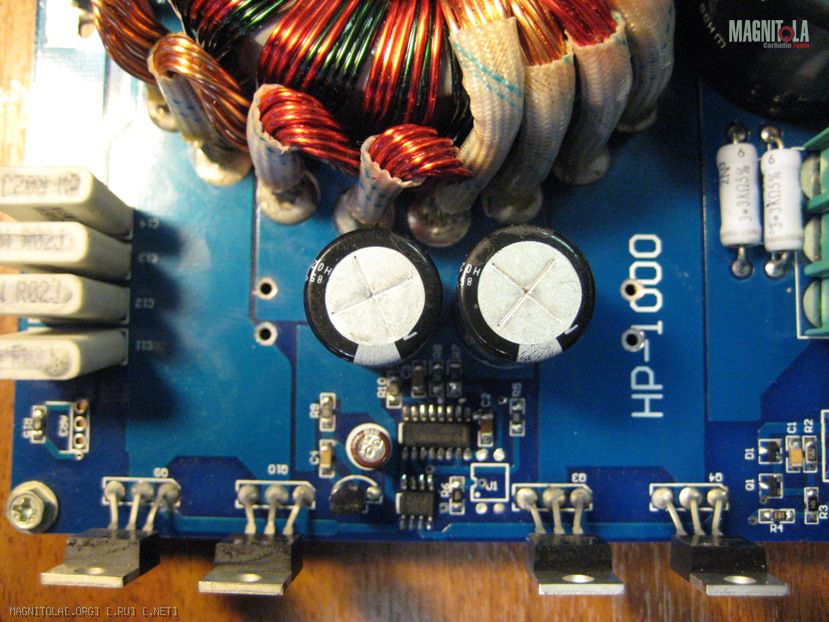

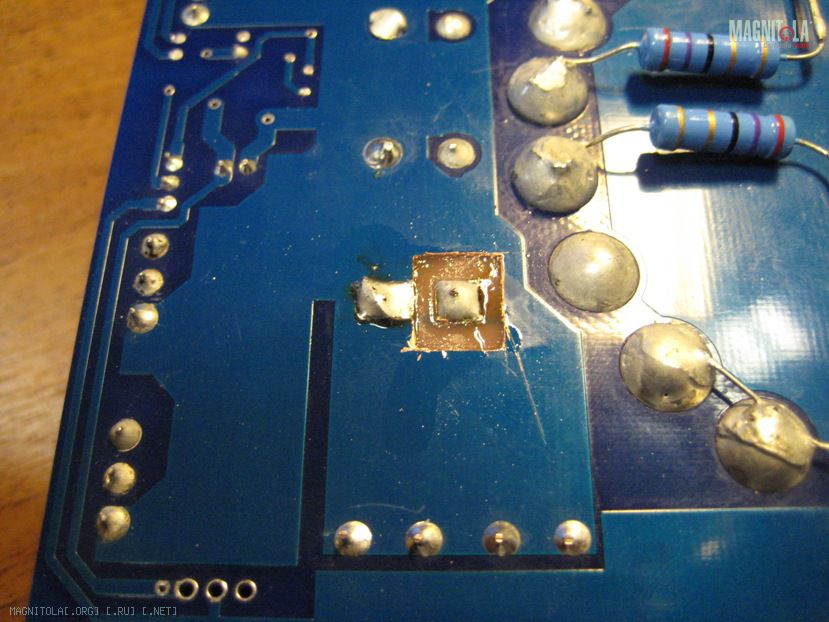

    Резал дороги на ПП и добавил конденсаторов по +12в.
    Было 9400 мкф, стало 18800 мкф.
    Как думаете, хватит такой емкости (18800мкф) по +12в (во вторичке суммарно 14100 на плечо) для пары усилителей по 100-150вт RMS?

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: IMG_0567.JPG
Просмотров: 0
Размер:	194.5 Кб
ID:	419326   Нажмите на изображение для увеличения
Название: IMG_0568.JPG
Просмотров: 0
Размер:	164.0 Кб
ID:	419328   Нажмите на изображение для увеличения
Название: IMG_0569.JPG
Просмотров: 0
Размер:	195.4 Кб
ID:	419330

  8. #8
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 5595
    Регистрация
    23.03.2008
    Город/село
    город герой Таллинн
    Сообщений
    73
    Спасибо (Раздал)
    85
    Спасибо (Получил)
    25

    Re: Дайте совет по самодельному усилителю

    достаточно 4700 в плечо, для 100 ват. только хорошей ёмкости.


  9. #9
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 16709 Аватар для STASUS
    Регистрация
    21.03.2006
    Город/село
    Москва
    Сообщений
    339
    Спасибо (Раздал)
    138
    Спасибо (Получил)
    150
    Автор

    Re: Дайте совет по самодельному усилителю

    В общем, отказался от этой идеи, ввиду малой надежности китайских ИИП и их схемотехнических решений. Пыхнул пеобразователь с феерверком без видимых на то причин.
