Дайте совет по самодельному усилителю

Сообщение от STASUS

Правда без нагрузки на ХХ выходное напряжение +\- 83в, а емкости в фильтре на 80в.

Это при 14,4В на входе? Если так, то конденсаторам ничего не будет. А вот усилку при 4ёх Омах(проседающих) нагрузки не поплохеет?

Вот теперь репу чешу как скинуть вольт 10-15.
Стабилизация ЗЛО!

"Скинуть" не трудно, механически полчаса делов. Или рисуем схему и разбираемся, чего там уважаемый 族竹 竿吉特巴 нахеровертил со стабилизацией, чтобы не обзывать её злом

Сообщение от Абент

Это при 14,4В на входе

Не, это чисто от акб при 12,3в. При заведенном двигателе - соответственно...
Почему кондерам ничего не будет? Срок службы не упадет до хз какого минимума?

Попробую отрисовать схему.

Сообщение от STASUS

Правда без нагрузки на ХХ выходное напряжение +\- 83в, а емкости в фильтре на 80в.
Вот теперь репу чешу как скинуть вольт 10-15.

ИБП без нагрузки включать не стоит. Хотя бы по мощному резистору 1кОм в плечо поставь.
А вот "скинуть" лишнее напряжение- только перемоткой вторичной обмотки трансформатора. При отключении стабилизации на вторичной обмотке напряжение будет выше процентов на 15. Будет полезным поставить ДГС- выходное напряжение будет чище. Вобщем- остается поздравить с приобретением заготовки для дальнейших опытов

Тут дело такое (чуток покурил инет) - снабберов ни в первичке, ни во вторичке нет. Есть только нагрузочные резисторы во вторичке по 3,3 ком, причем достаточно точные - 5% (с чего то так точно?)

Запалил 2 полевика, поехал на рынок.

Сообщение от Папа Карло

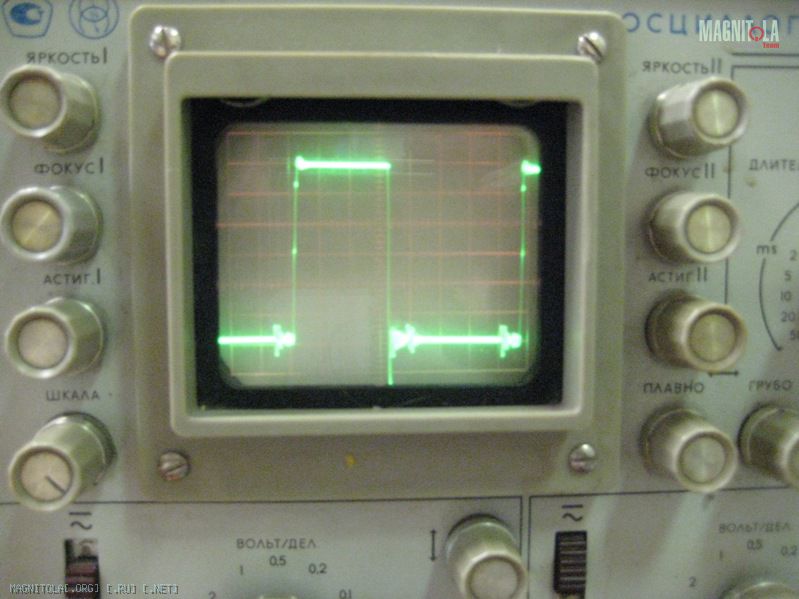

побороться с остаточными потенциалами на затворах силовых полевиков

Тут боюсь ничего не сделать - буфер между полевиками и ТЛ - драйвер (модель не рассмотрел пока).

Сообщение от M.Knopfler

Вобщем- остается поздравить с приобретением заготовки для дальнейших опытов

Для этих целей и брался! Надо же восполнять пробелы в импульсной сильноточной теме.

Сообщение от STASUS

Тут боюсь ничего не сделать - буфер между полевиками и ТЛ - драйвер (модель не рассмотрел пока).

Можно попробовать допаять ключи на биполярных транзисторах , коротящих затвор на землю в момент переключения. Ремонтники БП для компов часто пользуют этот метод.

Сообщение от FFZ

это уже лишнее, затворный драйвер на плат точно уже есть.

Возможно... Но я эт сказал из своего опыта. Как силовики не подбирай , а все равно они разные , как емкость дорожек и затворов не учитывай , а коротнуть их вовремя на землю завсегда лучше. А ежели система с авторегулированием , то тут вообще иногда непонятно откуда выбросы берутся и прочая гадость в меандре вылазит.
