Re: фильтр ВЧ своими руками
andreychaki, Беда в том,что отсутсувует в рекламе характеристика полного импеданса твиттеров (зависимость сопротивления от частоты).А без этой характеристики рассчёт сделать невозможно.
Re: фильтр ВЧ своими руками
Цитата:
Сообщение от
andreychaki каким порядком резать твитеры DD T2 ? и если 2ым порядком то какой из 3х типов выбрать? и с какой частоты желатьно их порезать?
Фактически, это самые сложные вопросы при создании кроссовера. :)
Частоты среза, порядки, тип фильтра.... выбираются из конкретных условий(динамики, расположение.....).
Если паяльник держать умеешь, то ни чего не стОит(разве что цена деталей) попробвать сделать несколько разных фильтров и послушать самому.
Чтобы не терять много времени начни с всепропускающих фильтров.
Re: фильтр ВЧ своими руками
можете посоветовать литературу. желательно на русском.
Re: фильтр ВЧ своими руками
Цитата:
Сообщение от
andreychaki желательно на русском.
http://www.bookwork.ru/book/aldoshin1985
Очень хорошая книжка.
Re: фильтр ВЧ своими руками
или может забить на самодеятельность и можете посоветовать усилитель 2-х канальный. с хорошим фильтром вч. бюджетный. либо б/у ( но только ЕКБ и пригород )
Re: фильтр ВЧ своими руками
Кто-то когда-то давно то ли тут, то ли на блюзе писал, что, типа, типа, нефиг мучить усилитель лишними емкостями и катушками в нагрузке. Что типа самый смак - это фильтровать сигнал на входе в усь. ТО есть использовать пассивные фильтры, но перед линейными входами. Единственный косяк - у каждого усилителя свой входной импеданс и при смене усилителя кроссы придётся переделывать. А из-за того, что импеданс входов усилка на порядки больше, чем у акустики (10кОм у моего Хеликса против 3-8 Ом у среднестатистической акустики), номиналы деталек получаются ну оочень небольшими.
Почему задаю вопрос тут: Хотел бы попробовать порезать снизу широкополосники не кроссами уся, а вот таким вот пассивным кроссом на входе в усилитель, хотя бы первым порядком.
Собсно сами вопросы:
1) Какие конденсаторы лучше использовать для ФВЧ? Какие - не лучше, но тоже можно?
2) Какие катушки использовать для аналогичных ФНЧ? Другая проблема: с катушками всё наоборот, индуктивность нужна адская! Для 10кОм нагрузки для частоты раздела 300 Герц выходит 5300 мГн против 2,12 мГн для 4 Ом
3) Где всё это достать?:) Кстати, было бы неплохо, если бы детальки были НЕ SMD, ибо из-за одного кондера делать плату не комильфо, а SMD вешать на провода - ненадёжно как-то (я пробовал - процент выживших - не более 30%))))
Вложений: 2
Re: фильтр ВЧ своими руками
Цитата:
Сообщение от
fox proteus Почему задаю вопрос тут: Хотел бы попробовать порезать снизу широкополосники не кроссами уся, а вот таким вот пассивным кроссом на входе в усилитель, хотя бы первым порядком.
Собсно сами вопросы:
1) Какие конденсаторы лучше использовать для ФВЧ? Какие - не лучше, но тоже можно?
2) Какие катушки использовать для аналогичных ФНЧ? Другая проблема: с катушками всё наоборот, индуктивность нужна адская! Для 10кОм нагрузки для частоты раздела 300 Герц выходит 5300 мГн против 2,12 мГн для 4 Ом
3) Где всё это достать?:) Кстати, было бы неплохо, если бы детальки были НЕ SMD, ибо из-за одного кондера делать плату не комильфо, а SMD вешать на провода - ненадёжно как-то (я пробовал - процент выживших - не более 30%))))

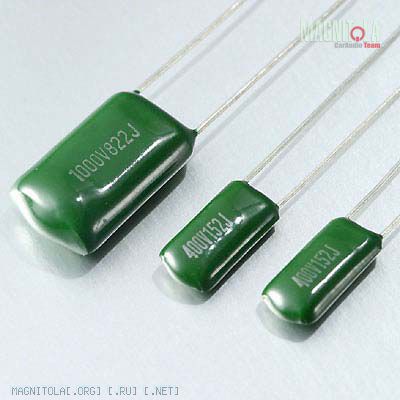

1. Любой плёночный
Вложение 401528
2. Катушки не нужны, даже врредны. RC фильтр 1-2 порядка оптимален. Входное R (C) усилителя можно использовать как элемент фильтра. Всё это уже тёрлось:
http://magnitola.org/vysshii-pilotaz...silitelem.html
3. Архисложный вопрос, требующий многовариантного ответа :)
Фильтр легко расчитать коммуникатором/планшетом в ElectroDroid (прикрепил)
Re: фильтр ВЧ своими руками
Максим, спасибо! То есть, правильно подобранный конденсатор, включенный в параллель входу усилителя будет ОК? Я об этом тоже думал, как раз хотел спросить:)
andreychaki, Вы поняли, к чему я клонил, задавая свой вопрос?:)
Re: фильтр ВЧ своими руками
конечно понял. один магистр физики переделывал стандартные с-70(радиотехника) и как раз решил использовать разделение сигнала до усиления. и каждый канал усилителя сделать индивидуально на канал. но у него возникла проблема. на слабом сигнале сложно качественно разделить его на составляющие. а тратиться на дорогостоящие платы как я понял не было желания. пока решили забить на вч. почитал что фиолетки(6nd410) играют высоко и на первых парах (пока нет денег) можно и без вч звена. потом уже докупим твитеры 999 от п.аудио и купим на вч отдельный усь
