**Hertz66** · 06.10.2014 18:40

Сообщение от fox proteus

Что-то я не видел на фотках платы мощного реле...

там не резкое отключение. а сделано как кран

)) он плавно открывает и закрывает подачу кондера. образно конечно. собака зарыта в красном поле, в подробности не вдавался. это нокс4

**MAGNITOLA** · 06.10.2014 18:40

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**fox proteus** · 06.10.2014 19:59

Там нет ни единого компонента, который мог бы это делать

Есть только диодный мост для слаботочной вторички, предохранители и куча кондёров. Ни отдельного ключа, ни мощного биполярника, ни, тем более, реле там не видно. Может, где-то ещё?

**Tim635** · 06.10.2014 20:07

Сообщение от fox proteus

Там нет ни единого компонента, который мог бы это делать Есть только диодный мост для слаботочной вторички, предохранители и куча кондёров. Ни отдельного ключа, ни мощного биполярника, ни, тем более, реле там не видно. Может, где-то ещё?

Видишь реле? Нет? А оно есть!

**Hertz66** · 06.10.2014 20:28

вся тайна в блестящем маленьком цилиндре

плюсы кондера и питания соединены через катушку индуктивности, я больше ничего по дорожкам не увидел, лак чернее черного ничего не видно.

**fox proteus** · 07.10.2014 00:41

Ну, катушка - это катушка. Фильтр - он и в Африке фильтр

**FFZ** · 07.10.2014 01:43

Сообщение от Tim635

Видишь реле? Нет? А оно есть!

суслики и реле они такие

**Hertz66** · 19.10.2014 17:39

подскажите в каких кружочках замерять напряжение для расчета тока покоя? может кто знает сколько должно быть? Просто сколько не выкручиваю громкость и хоть целый день играет усь слегка теплый, есть подозрение что когда плата приезжает отдельно на ней ток покоя не выставлен... везде пишут что усь кипятильник.

**Hertz66** · 20.10.2014 17:36

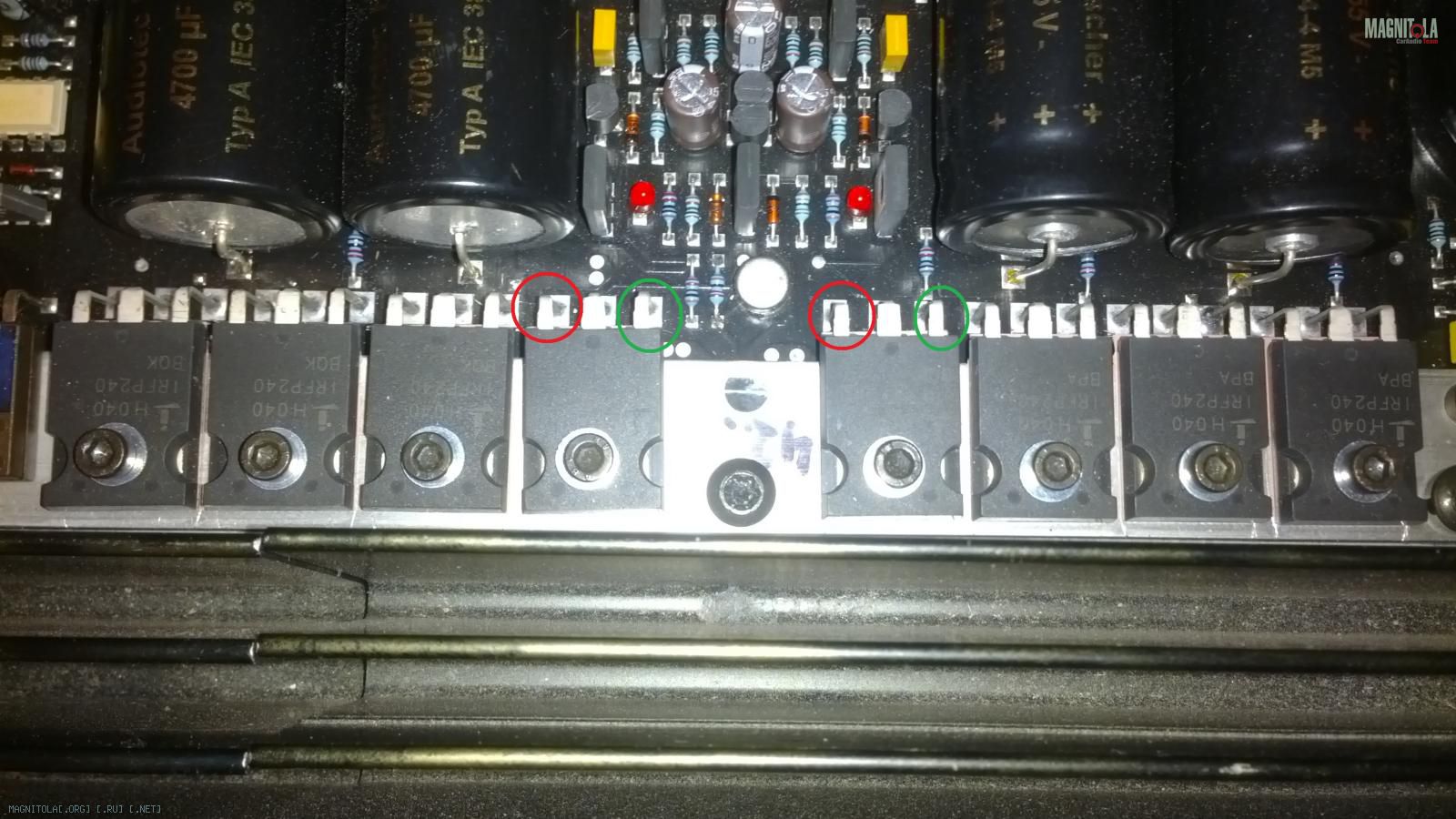

вот прикол, на одном канале ток покоя 45мА а на другом 81мА. Как без осциллографа узнать сколько нужно? ток покоя нужно мерить относительно красного кружочка (эмиттера) и реле. так удобнее всего, это тоже самое что и замерить прямо на сопротивлении (прозвонил) мультиком, естественно без нагрузки. с нагрузкой идет перекос на 7мВ относительно верхнего и нижнего плеча... выставил везде 60мА понаблюдаю за нагревом

**Hertz66** · 21.10.2014 20:02

выставил а обоих 100мА, ток холостого хода усилителя в целом получился 6А, постоянка на выходе 5мВ

**STASUS** · 24.10.2014 09:29

Накой хрен ты без схемы и ее анализа крутишь ток покоя??? это же не линзар какой. Че там немчура накрутила в схемотехнике, только Фишеру известно. Может он в динамическом А классе работает (вроде СуперА зовется), а ты ему режимы сбиваешь.
