Балансный вход для усилителя

**Garmin** · 25.10.2013 22:58

Сообщение от Flatout

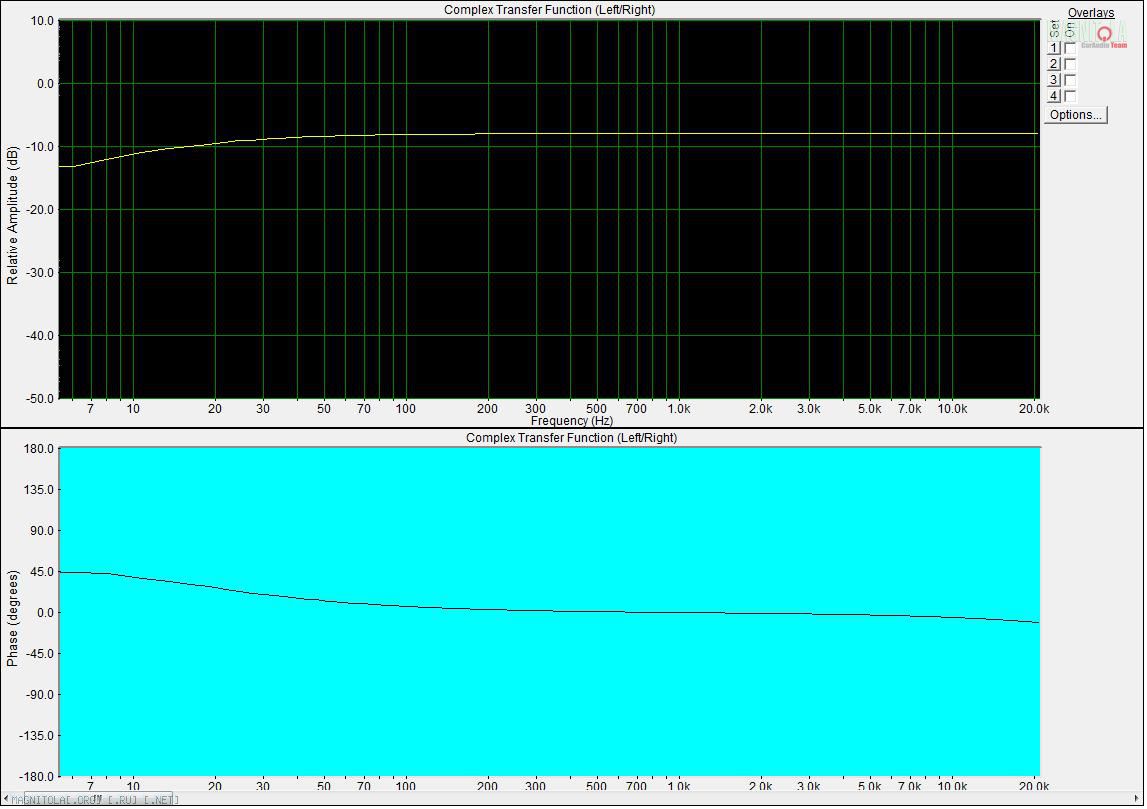

А что если вместо всех ОУ поставить трансформатор, прямо перед УМ. Давно лелею такую мечту, на днях промерил маленкий зеленый трансформатор, коих в линейной части древней аппаратуры связи множество.
Вложение 462136
Вроде бы проблем на СЧ-ВЧ не предвидится, а на НЧ с помехами не такой напряг.
Кстати нужная и полезная тема, в интернете по практике применения балансных входов практически ничего нет.

График красивый, но для трансформатора важно указывать какое входное напряжение, коэффициент передачи, сопротивление нагрузки.
Если это 10 вольт, 1:1 и 4 ома, то транс бомба

**MAGNITOLA** · 25.10.2013 22:58

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Flatout** · 26.10.2013 22:57

Не бомба, линейный выход компа по максимуму, нагрузка трансформатора 10 кОм, 4 одинаковых обмотки.
Есть у меня Blaupunkt GTA410 который все ругают, а ведь УМ у него очень грамоно сработан, и БП не плох, а вот предварительный, с тремя последовательными ОУ.....Надо вытащить ресивер и проверить всё на столе.

**vasekbfg** · 28.04.2015 12:33

попытка реанимации темы - что думаете о таком трансе в качестве входного на RCA усилителей
http://www.jensen-transformers.com/w...8/jt-11p-1.pdf
используется в такой штуковине http://www.jensen-transformers.com/product/ci-2rr/

**Абент** · 29.04.2015 07:25

Сообщение от Aleksey

Кстати, можно и по другому решить данную "проблему".
Как то делал пионер, по моему А-50, там полностью убрал весь вход и чтобы избавиться от фона двигателя перерезал толстенное земляное шоссе в районе трансформатора, поставил там RC цепь и изолировал крышку от корпуса(через неё земляные участки на плате соединяются с корпусом) и все стало тихо.

и тогда можно забить на

Сообщение от Garmin

усилитель мощности придуман для работы с балансным входом.

так что ли?
