Вложений: 8
Re: И снова о Mystery..... МА4.600 V3
Проект в формате sprint layout для изготовления плат конденсаторов вторички во вложенном файле.
Конденсаторы, которые я использовал это Jamicon серии WL 1000мкф 63в, они и по типу самое то, и по размеру подошли в аккурат.
Перед тем как высаживать на грядку ))) подготовленные платы с конденсаторами с основной платой усилителя нужно будет поработать !!!
Реально, размеры на столько ограничены, что важен каждый миллиметр, в том числе и по высоте. Поэтому на плате усилителя в зоне где будут стоять на платы конденсаторов нужно удалить все перемычки, они переедут на обратную сторону платы усилителя. Кроме этого, за одно, следует пробежаться от выходного разъёма и так же удалить все перемычки через которые сигналы с выходов каналов добираются :) до выходного разъёма. Потом будем заменять это стоковое решение нашим, нормальным, цельным проводом, моножилой.

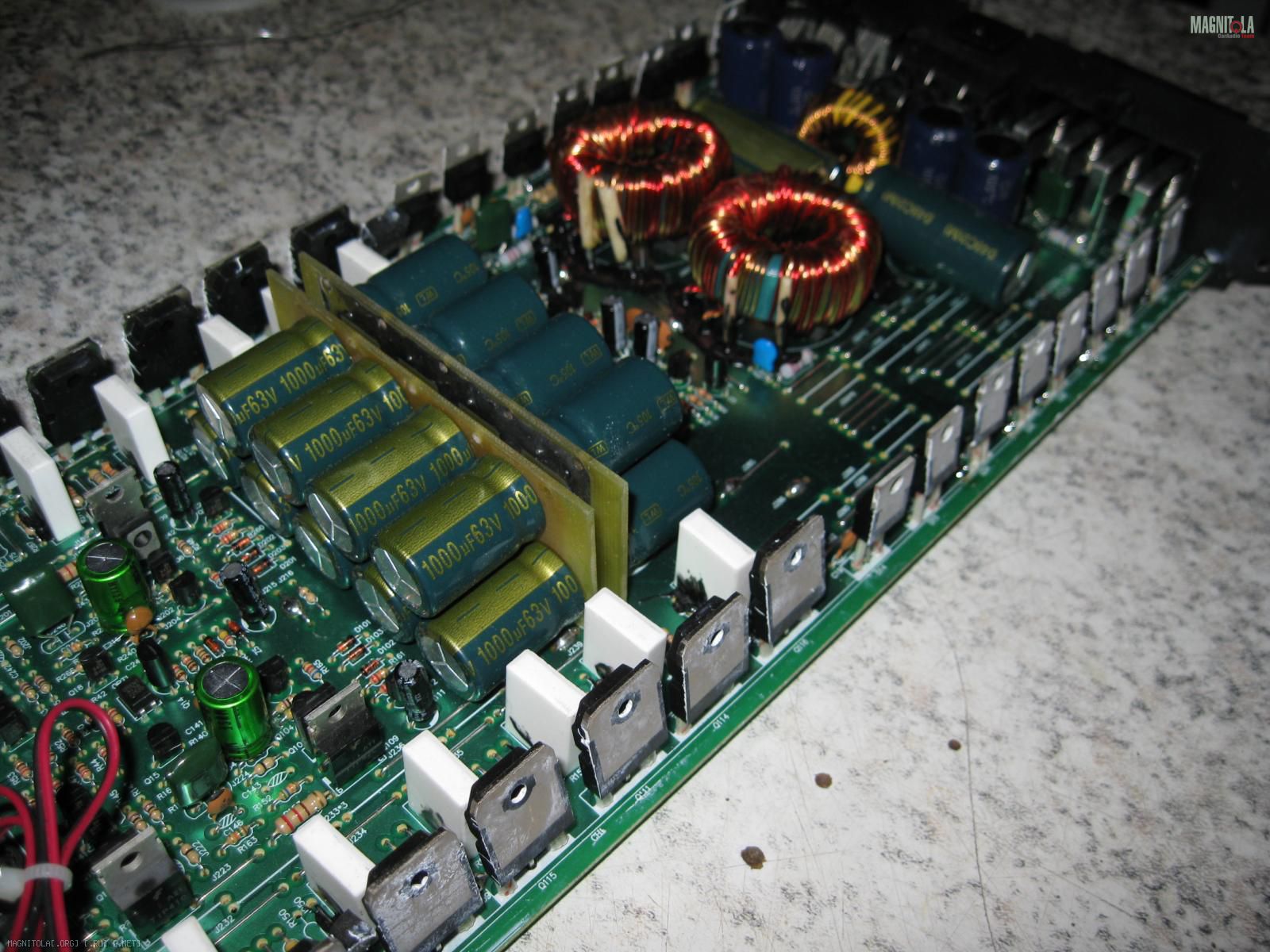

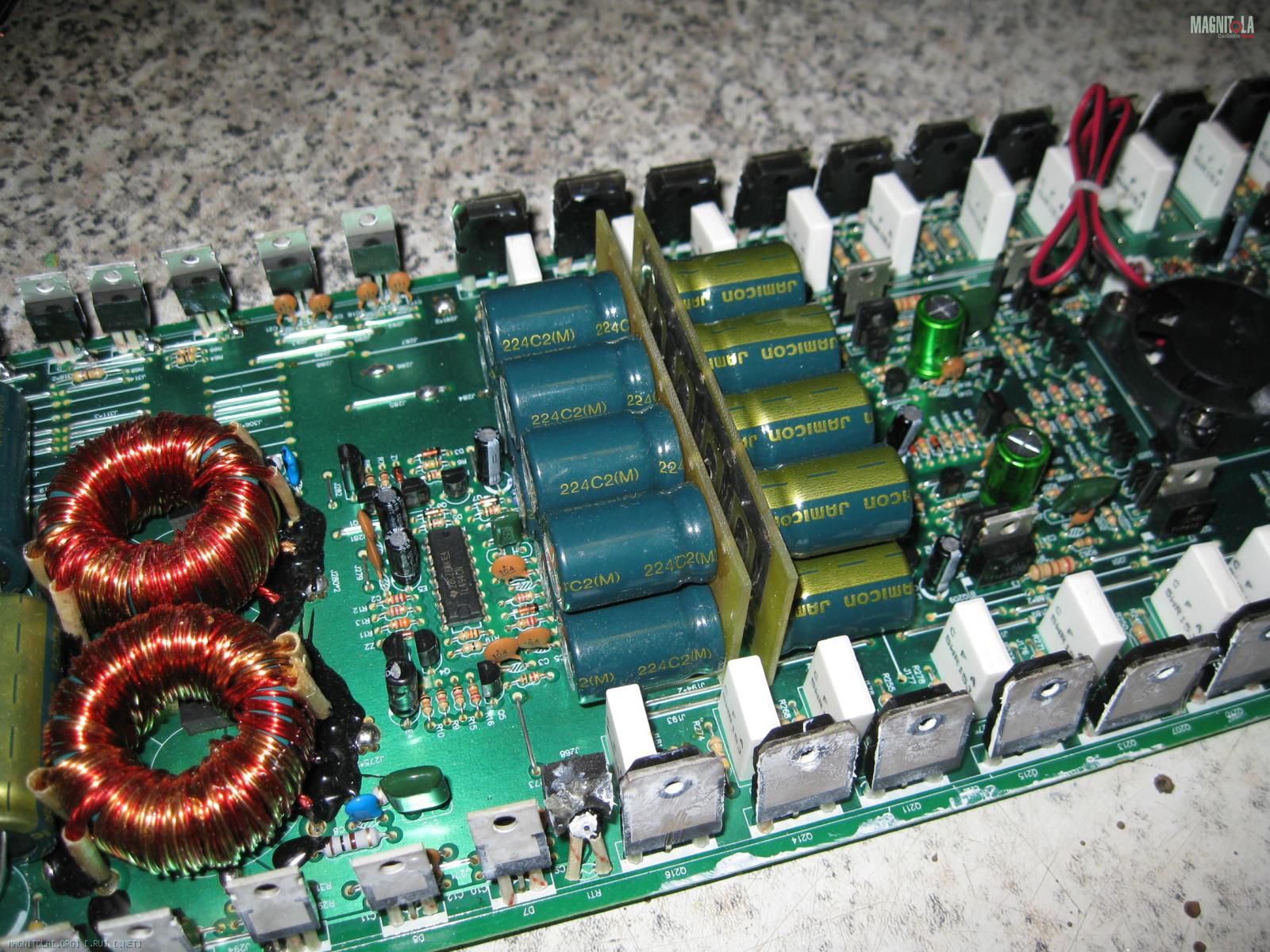

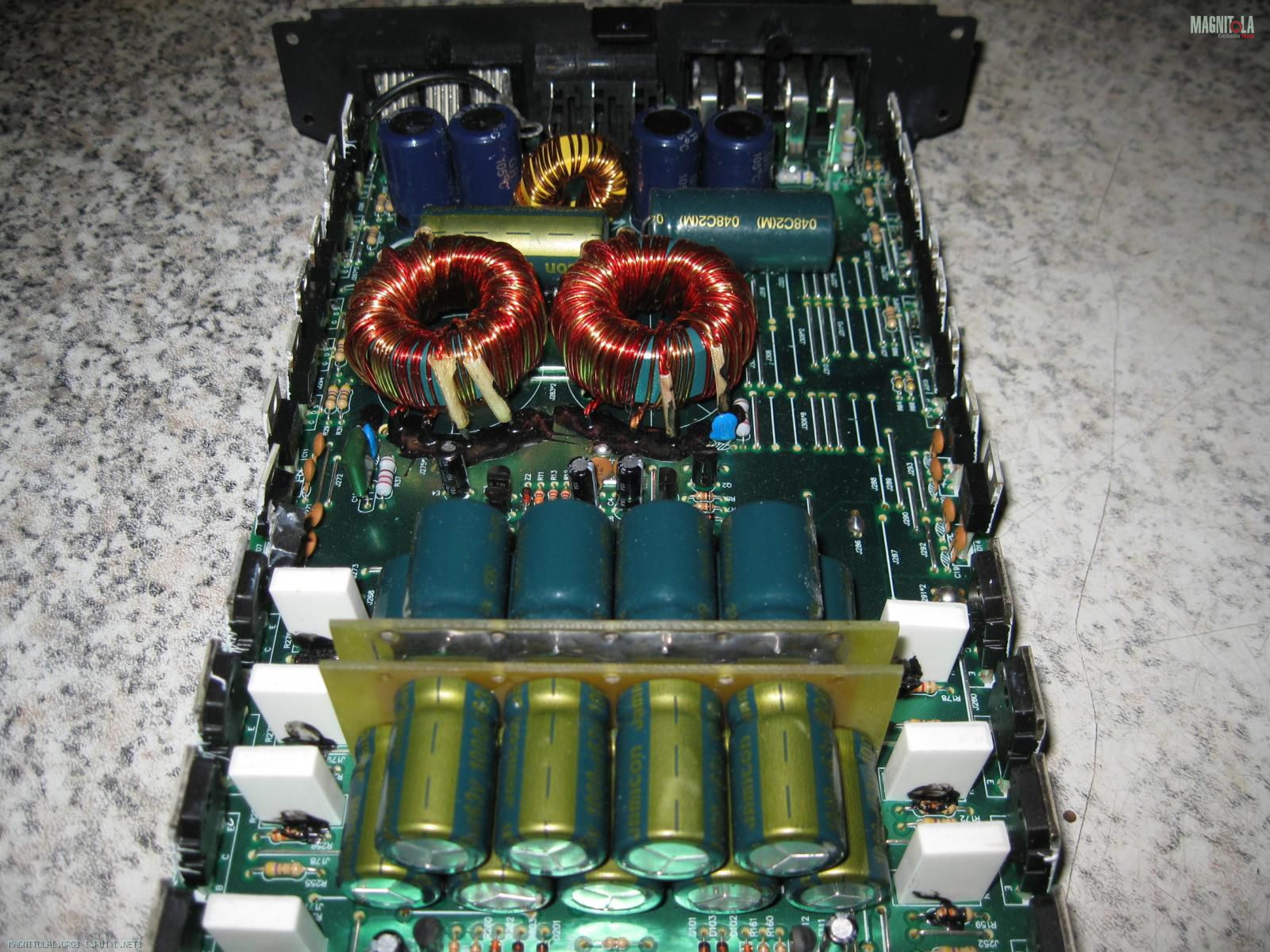

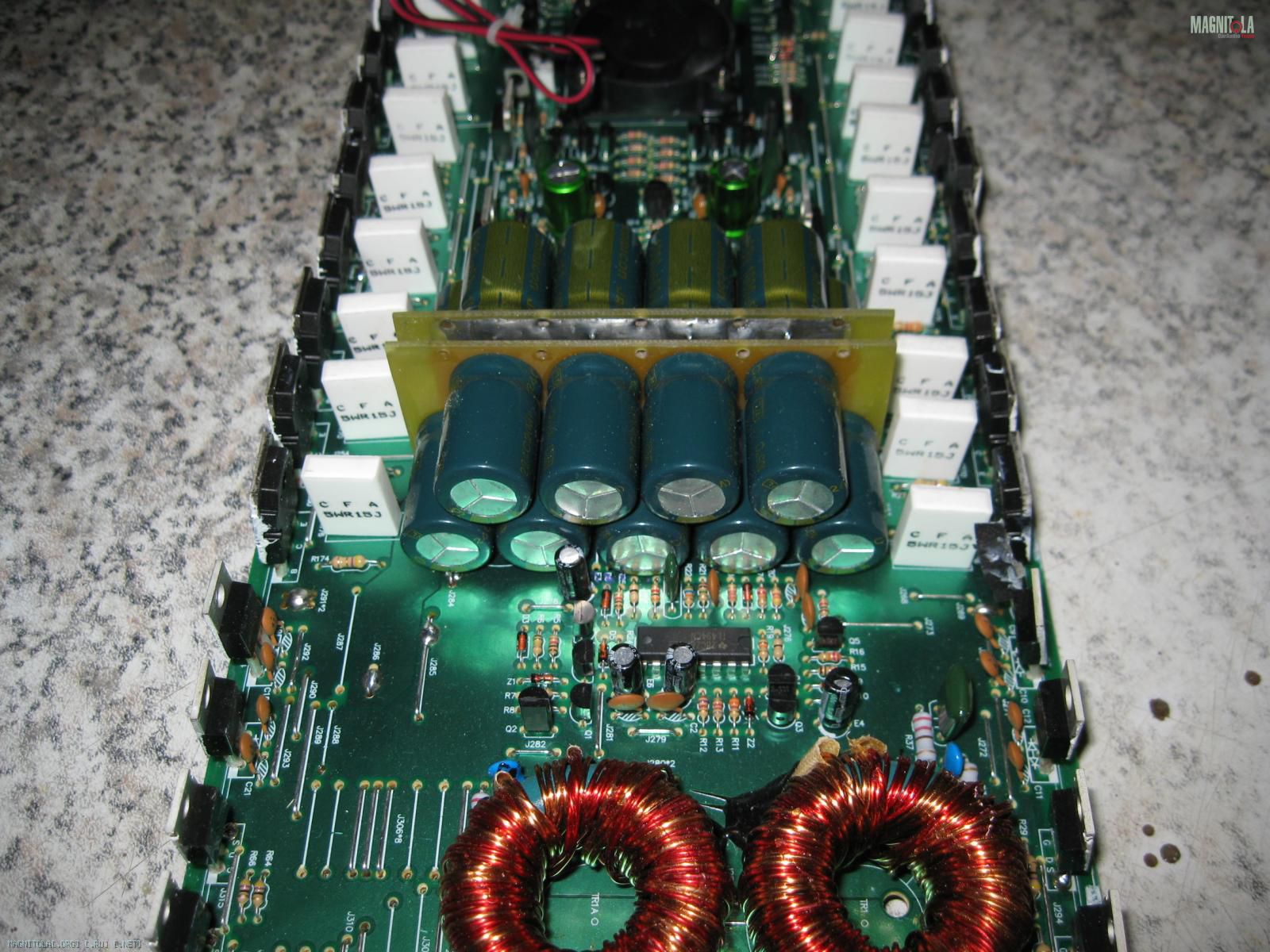

И уже после этого процесса можно прилаживать платы конденсаторов на плату усилителя. В итоге получается вот так:
Вложение 660654 Вложение 660656 Вложение 660658 Вложение 660660

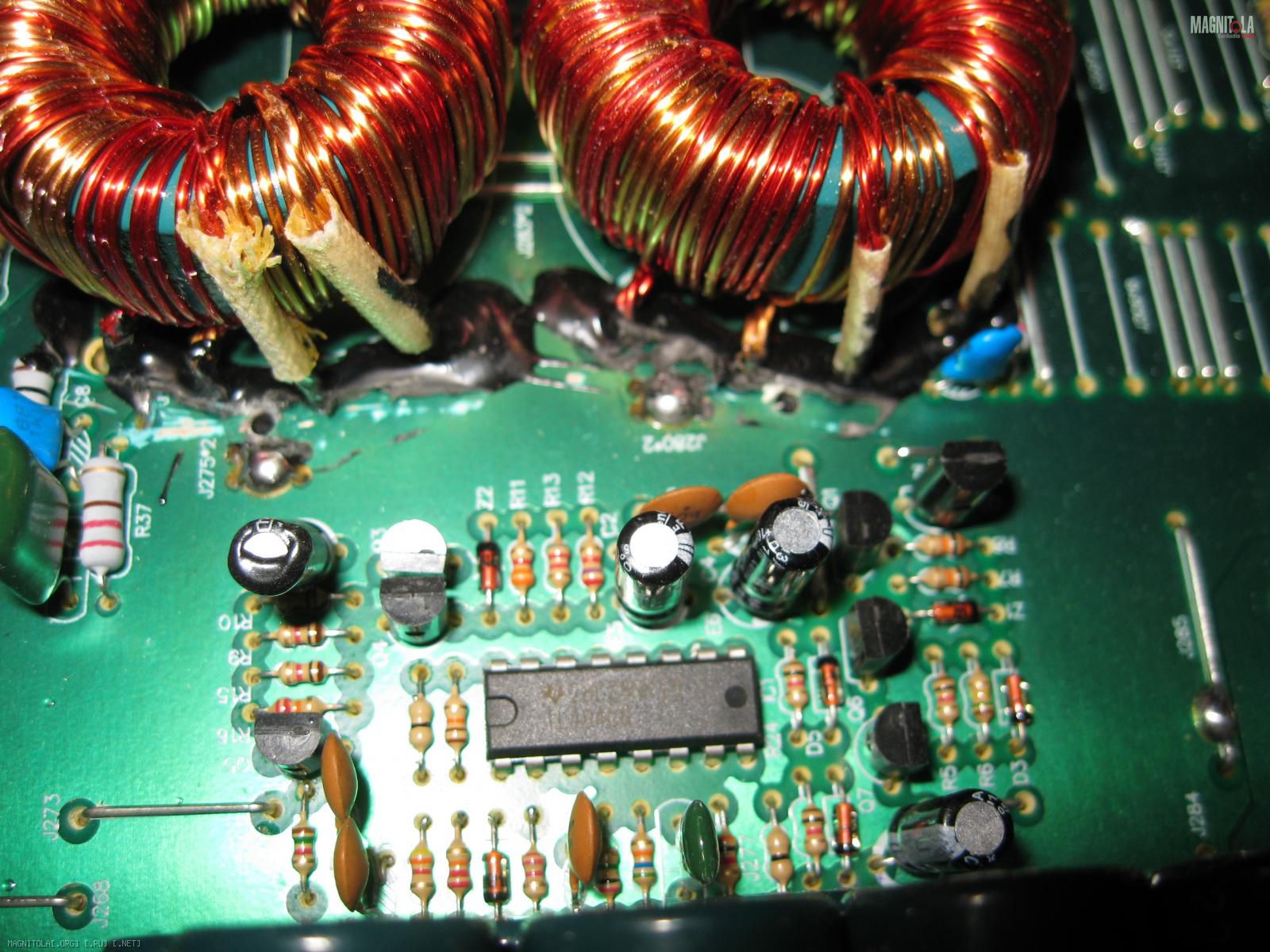

Затем сверлим пару отверстий для шины "Общий"
Вложение 660662

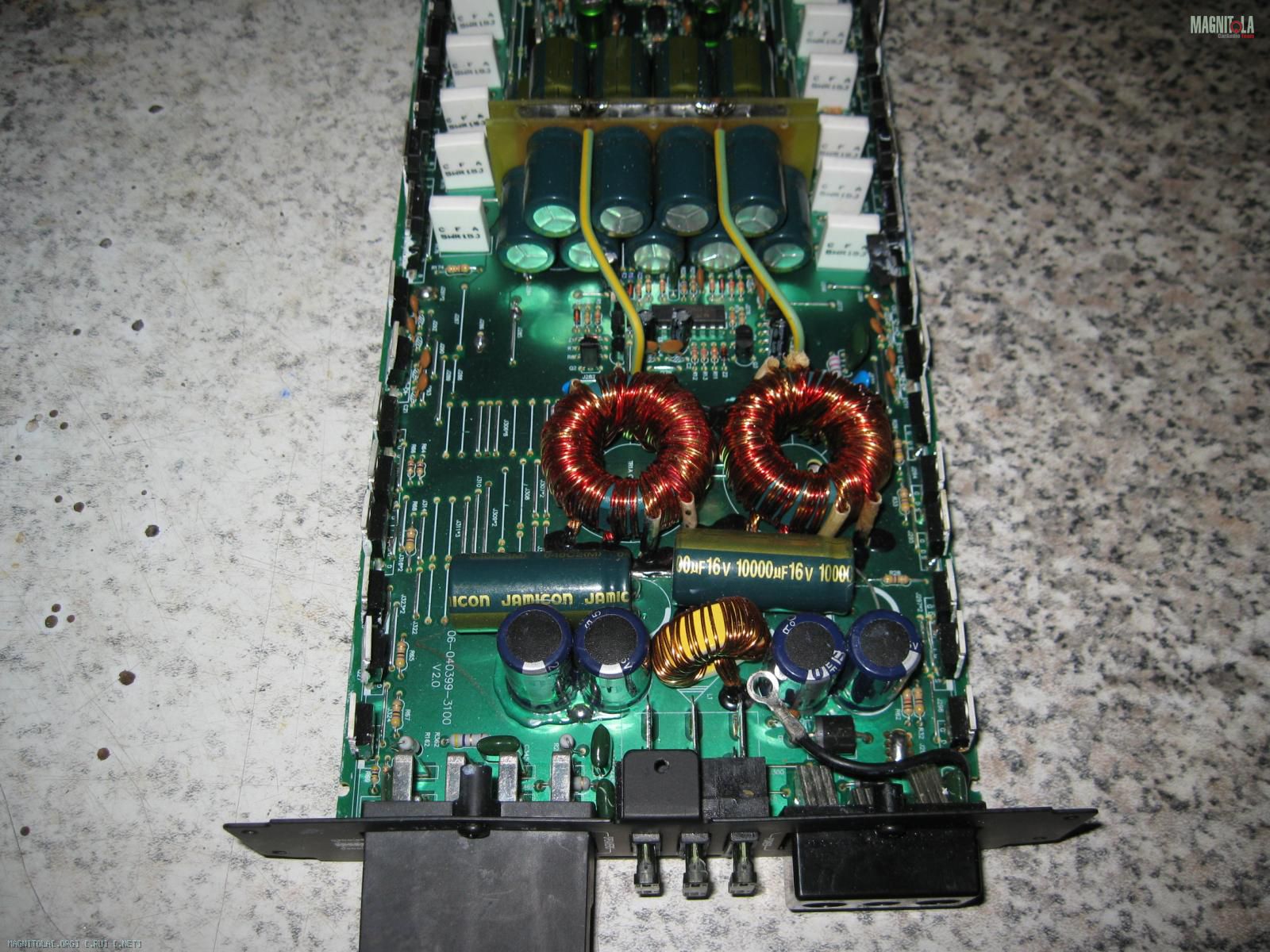

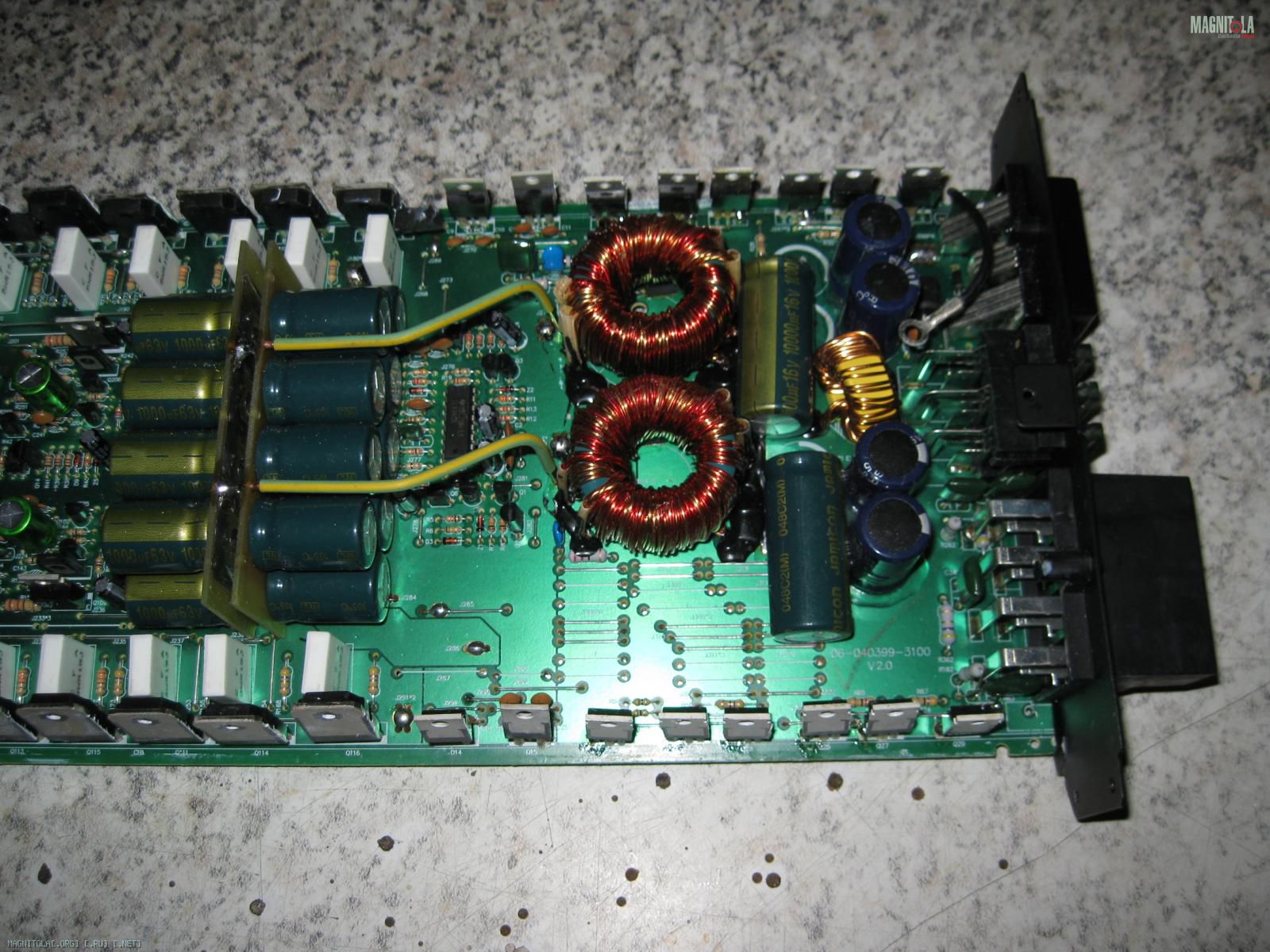

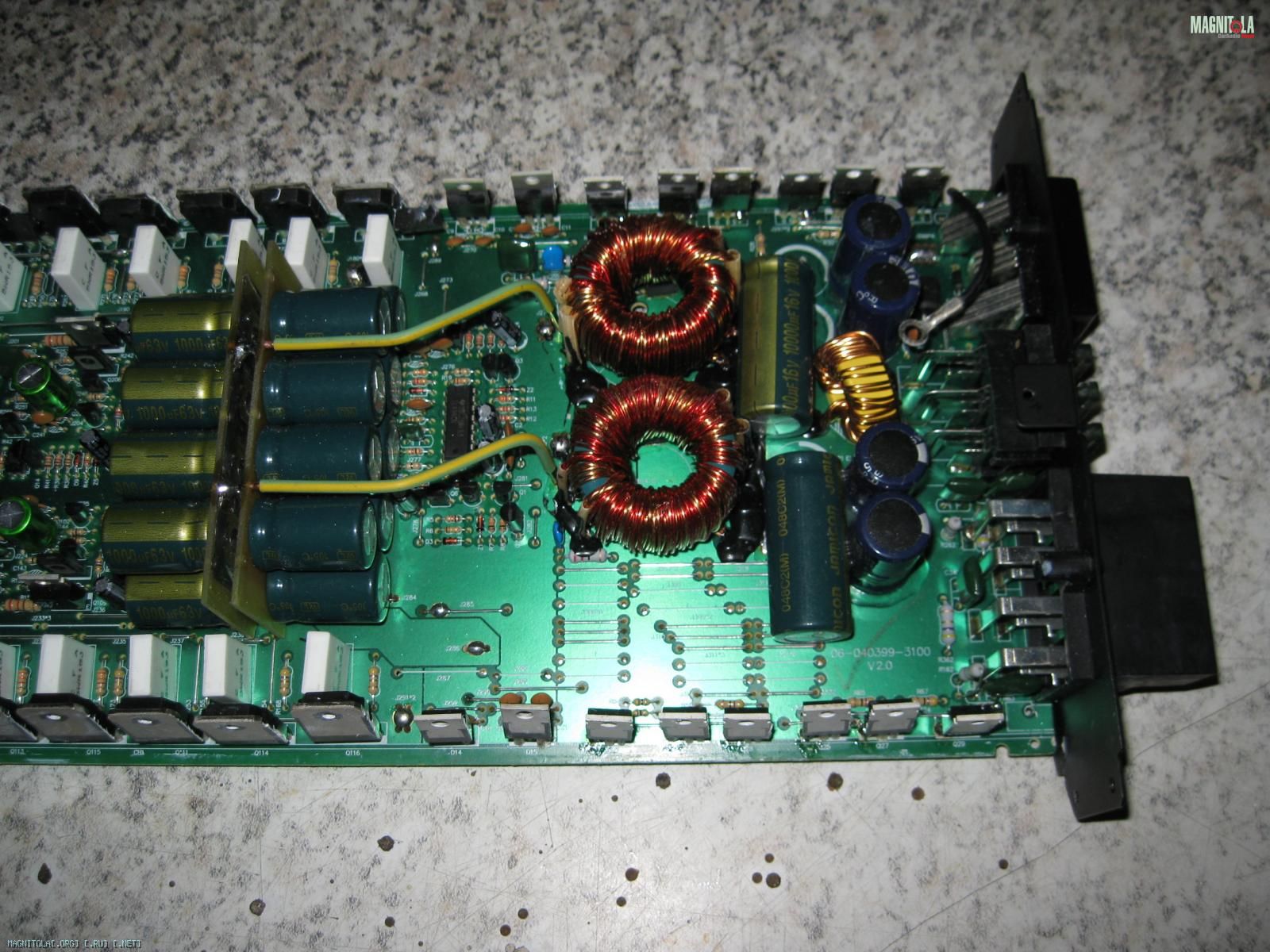

Ну и финальный штрих, собираем проводом моножила 2,5 мм.кв. платы в общую цепь вторичного питания по шине "Общий"
Вложение 660664 Вложение 660666
На этом собственно и вся программа по доработке системы питания усилителя.
Re: И снова о Mystery..... МА4.600 V3
Красотень!!! Инженеры Мистери упали бы в обморок если бы увидели)))
Вложений: 4
Re: И снова о Mystery..... МА4.600 V3
Следующим шагом приступим к модификации каскадов УМ.
Для этого сначала следует приготовить 4-е подстроечных многооборотных резистора 1,5ком ну или на край 2,2ком как более доступный, для введения в каскады УМ регулировки балансировки, "Ноль" на выходе. Применение номинала 2.2 ком вместо 1.5 ком даст чуть более неудобный, т.е. узкий ну или грубый диапазон подстройки в области непосредственно Ноль постоянного напряжения на выходе каскада УМ, но вполне приемлемый, т.ч. не найдётся номинал 1.5. ком, то особо не сокрушайтесь.
Для введения регулировки тока покоя вых. каскада УМ потребуется ещё 4-е подстроечных многооборотных резистора, но вот тут уже 2.2 ком

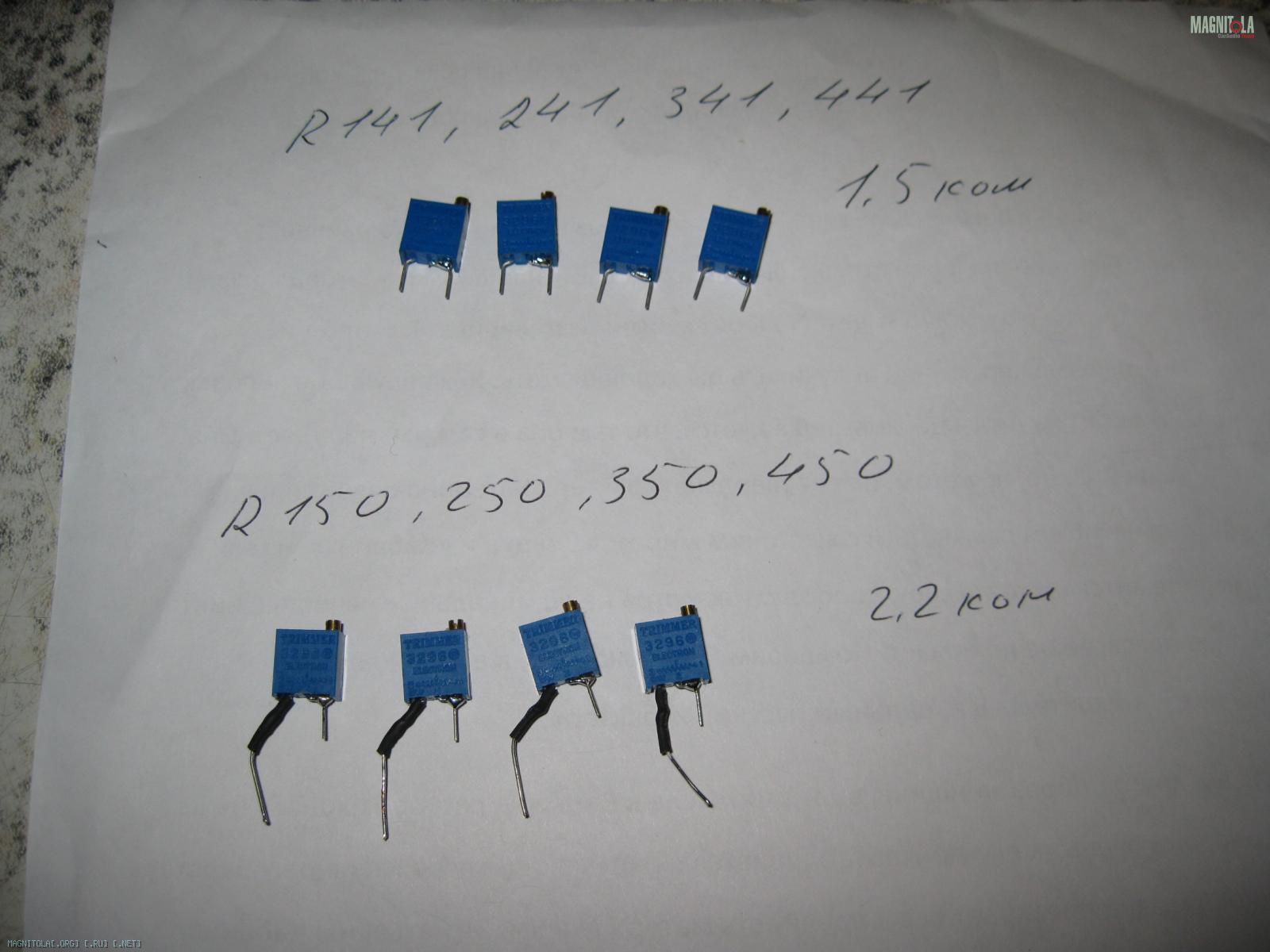

Перед заменой соответствующих постоянных резисторов на плате усилителя подстроечными их необходимо приготовить :) и после этого с помощью мультиметра выставить нужные начальные номиналы. 1.5 ком выставляется в номинал 1 ком, а 2.2 ком в номинал 2.2 ком :
Вложение 661132
на этом фото маркировка соответствующих резисторов на плате усилителя указана.
Кроме этого в каскадах УМ заменим штатные конденсаторы С142/С143, С242/С243, С342/С343, С442/С443 с номинала 100пкФ на 68пкФ или можно опуститься и до 47пкФ. Ну и потребуется 4-е приличных конденсатора 100мкф для замены в цепи ООС.

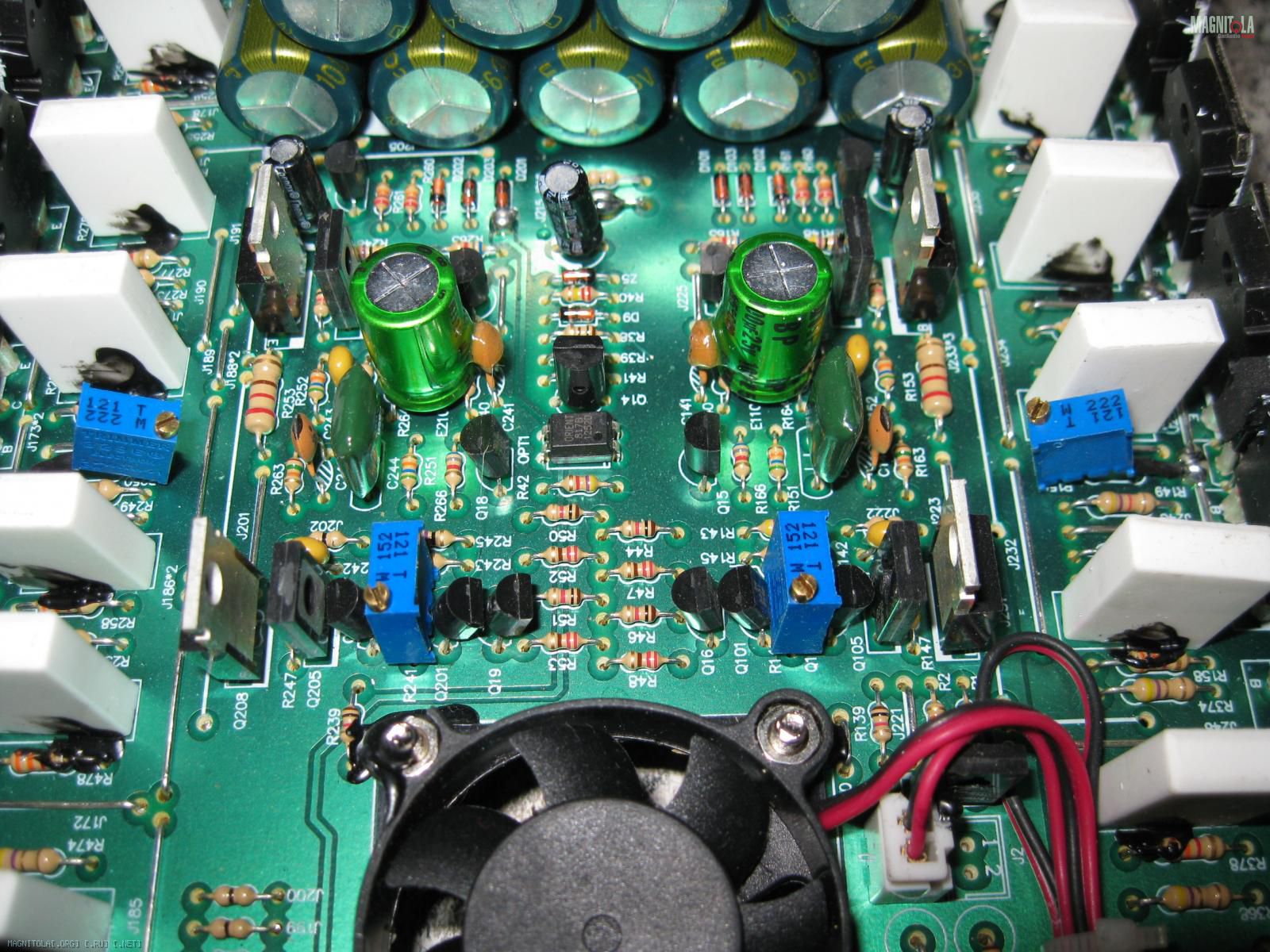

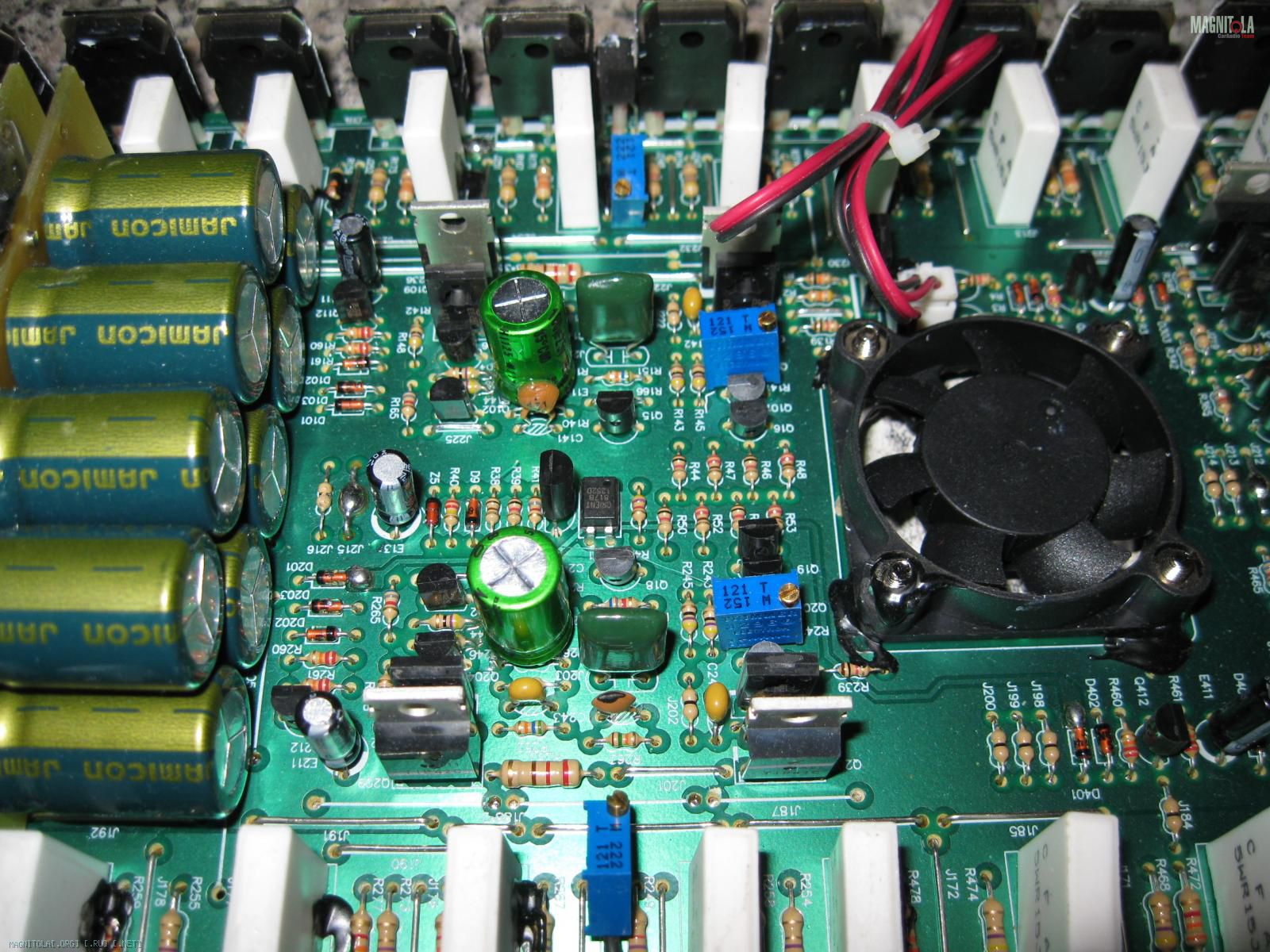

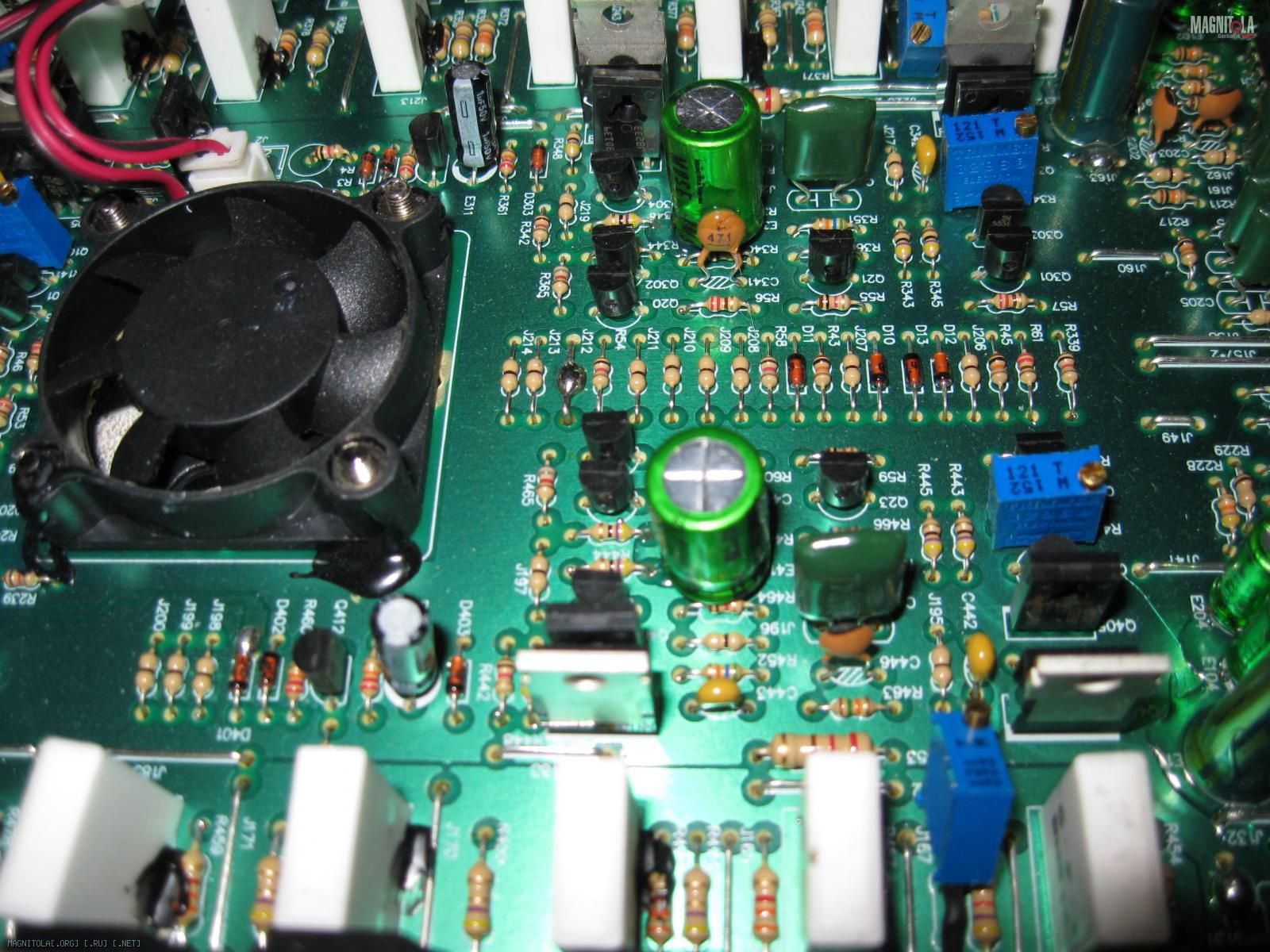

Как всё приготовлено, можно всё это приготовленное имплантировать на плату.
Вложение 661160 Вложение 661158 Вложение 661162
Это всё, что следует сделать с каскадами УМ основываясь на принципе разумной и рациональной, т.е. оптимальной достаточности.
Re: И снова о Mystery..... МА4.600 V3
Цитата:
Сообщение от
mohov_a Красотень!!! Инженеры Мистери упали бы в обморок если бы увидели)))
Да что там инженеры Мистери!!! Я фото своему коту показал- забился под диван, шипит:laugh3:
Да чо с него взять- животина неразумная, в твиках не шарящая :laugh3::laugh3::laugh3:
Re: И снова о Mystery..... МА4.600 V3
Цитата:
Сообщение от
Rover Да чо с него взять- животина неразумная, в твиках не шарящая
примерно как и я)))
Вложений: 12
Re: И снова о Mystery..... МА4.600 V3
С каскадами УМ если по больному счёту то ещё не всё закончено, осталось восстановить связи выходов УМ с выходным разъёмом, т.к. напомню то что всю массу перемычек по которым выходной сигнал добирался :) до разъёма выходов мы изъяли с платы. Но это потом, сейчас перейдём к модификациям каскадов предварительного усиления и обработки сигнала.
Так или иначе, хотим мы этого или не хотим, но все производители с неистовым упорством включают в свои усилители каскад басс-буст. Понятно, что кол-во деревянных по пояс ))) растёт и они рады этой магической крутилке или переключателю уровня бас-буст, но есть и отщепенцы ))), для которых эта функция как минимум абсолютно не нужна, есть вообще оголтелые ))), которых это счастье ))) в усилителе вводит в состояние иезуита ))) готового вырезать всё это под корень ))).
Ну ладно, надеюсь немного развеселил и отвлёк, но вопрос конечно же актуальный, посему займёмся процессом исключения данного каскада из всех каналов усилителя, т.к. каскад басс-буст не отключаемый и находится в тракте всегда, внося свою долю негатива в тракт усиления, являясь при это совершенно не нужным функционалом.
Чтоб сильно не бегать по теме сравнивая фото платы нужного нам в данное время, сделаем так.

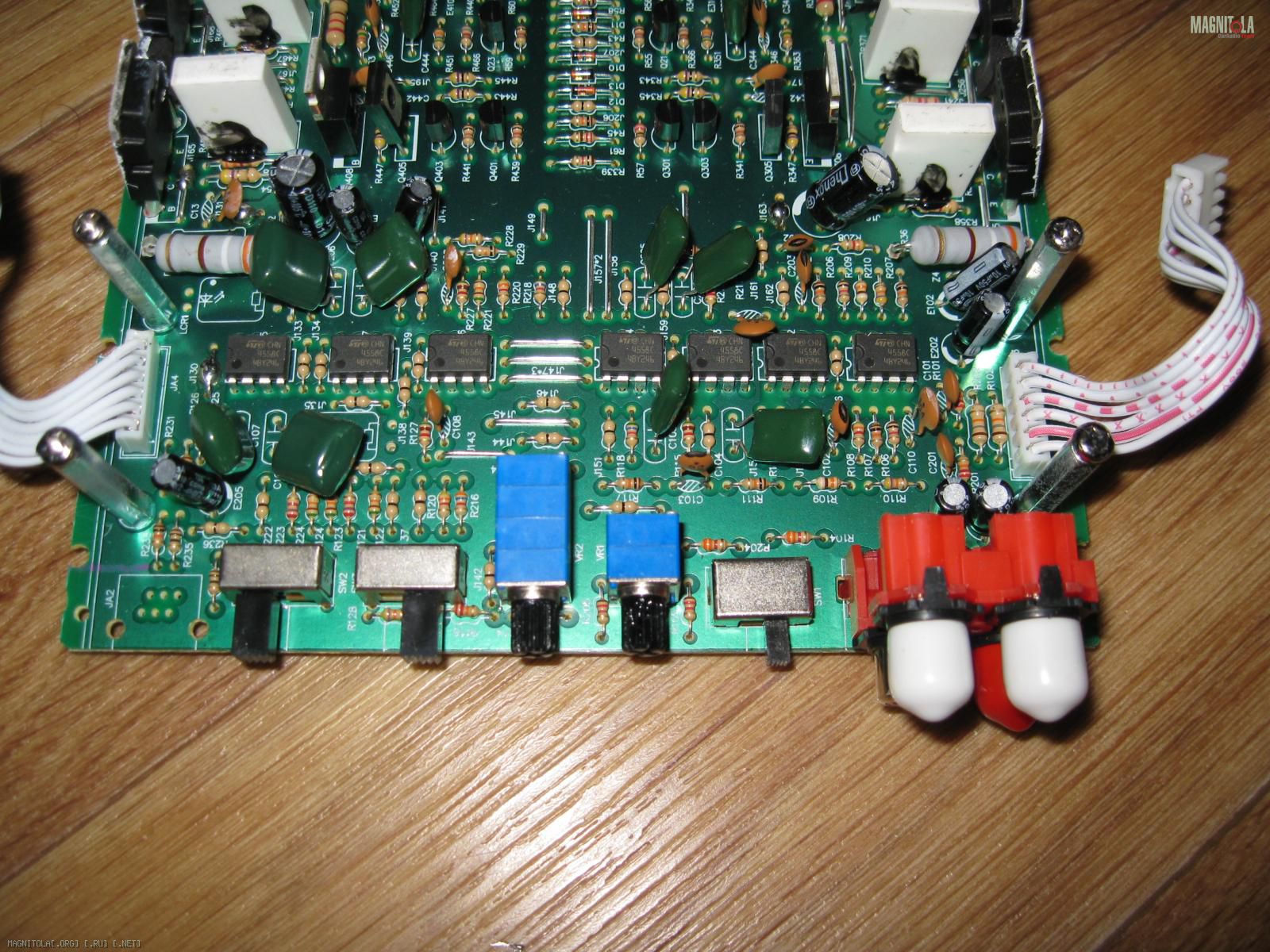

До :
Вложение 661424

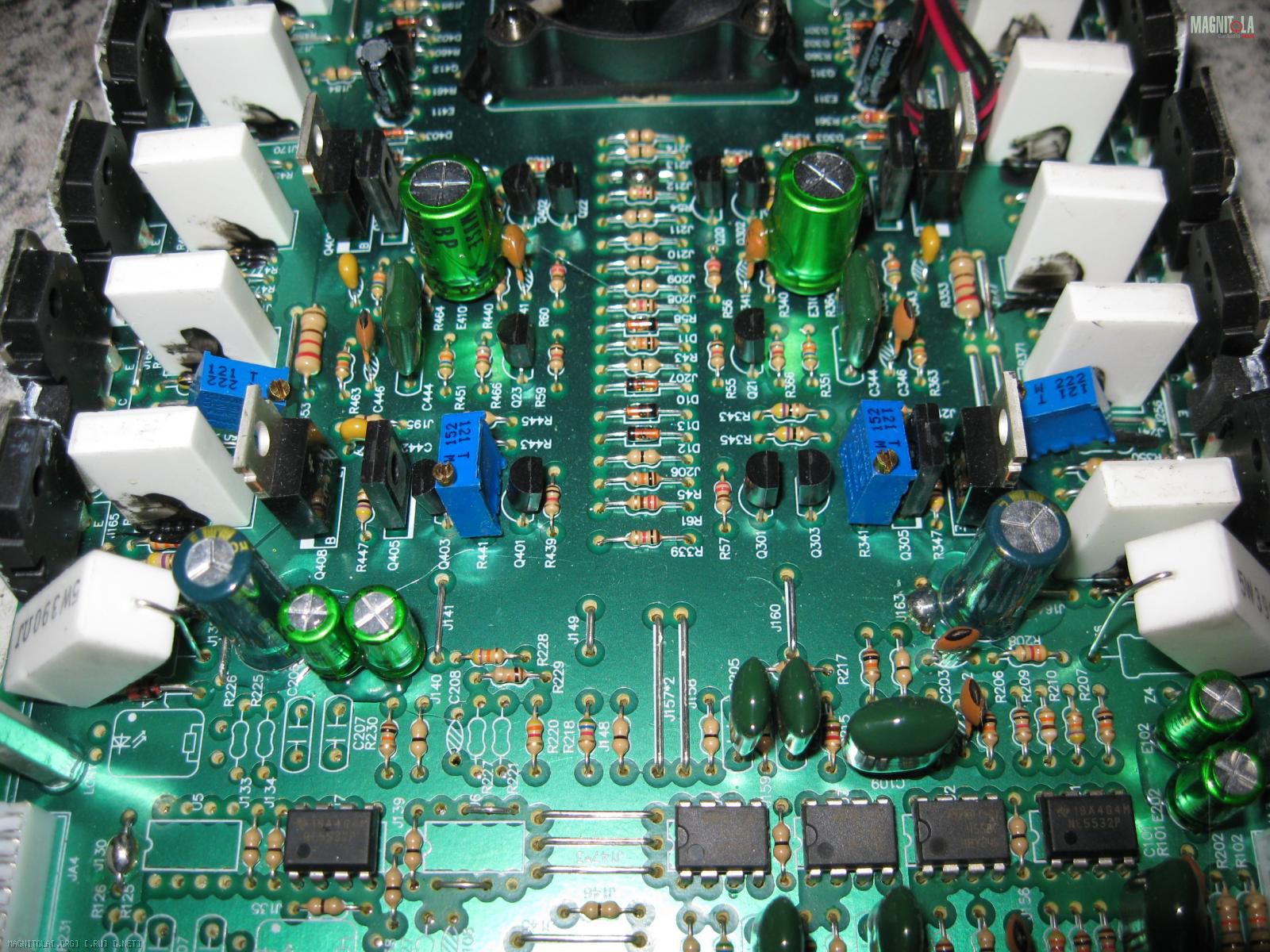

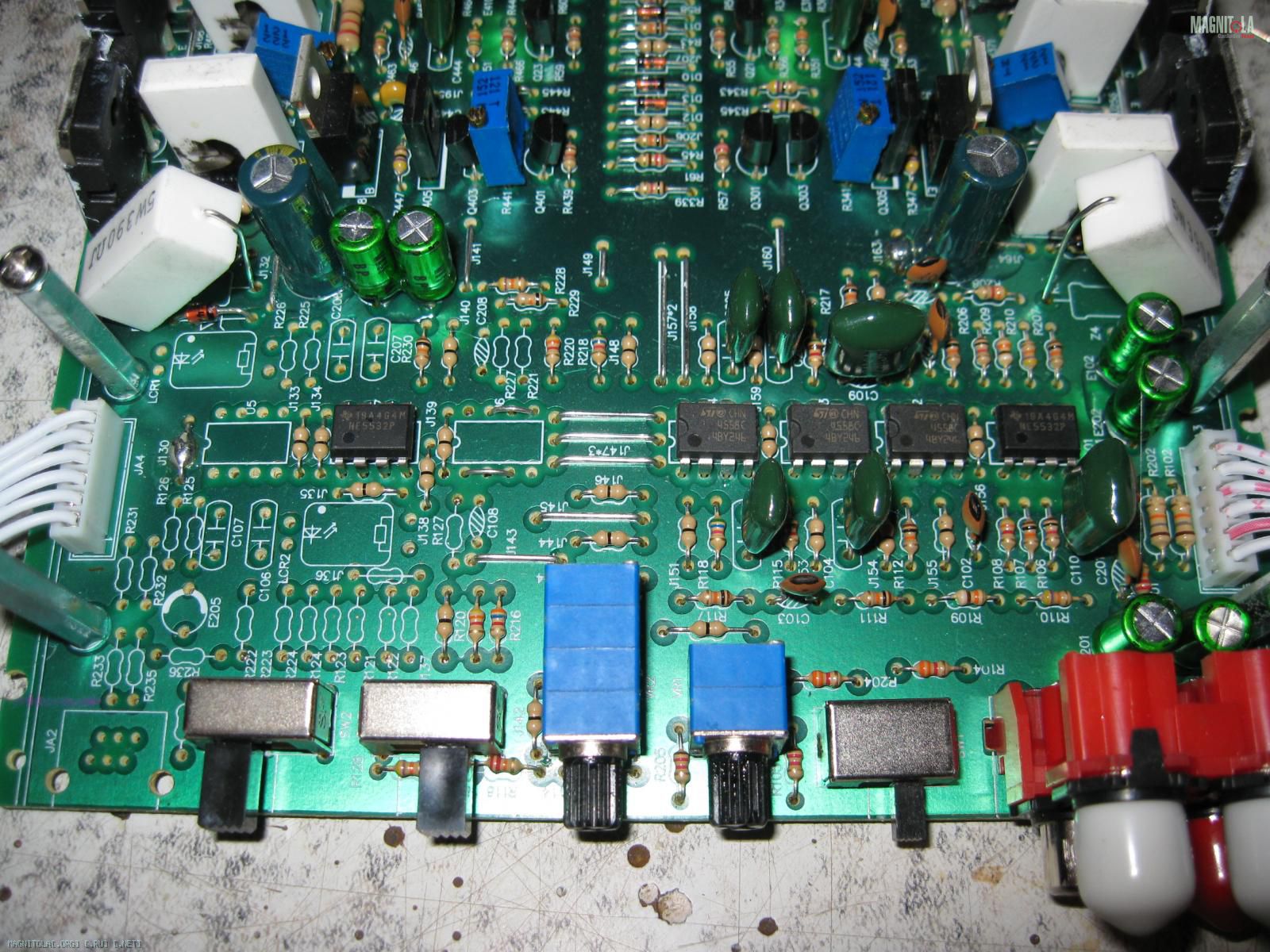

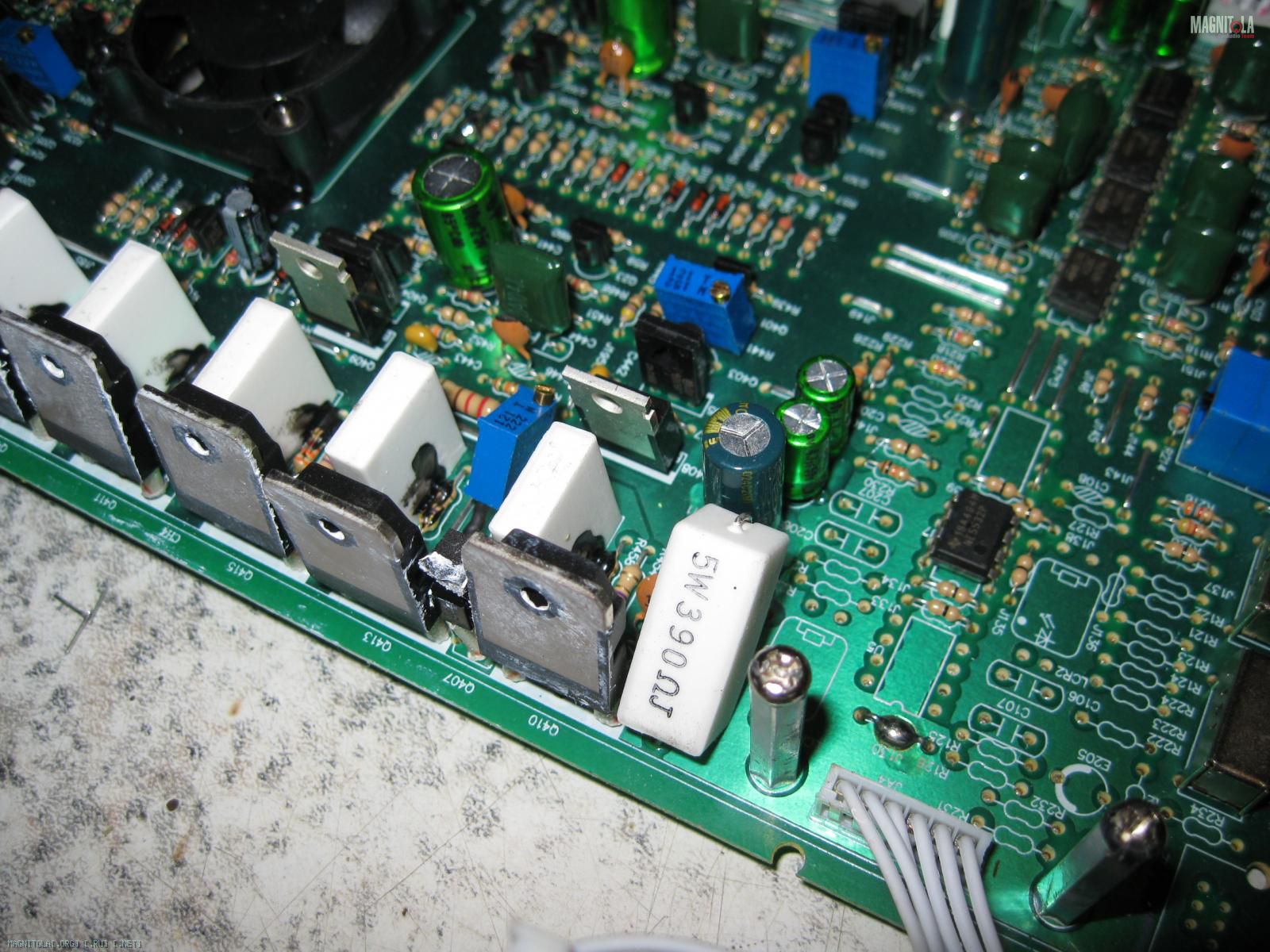

А должно получиться вот так :
Вложение 661426 Вложение 661428 Вложение 661430
В стабилизаторе +/-15В меняем штатные балластные резисторы на керамические 5 ватт, так надёжнее. Так же наращиваем ёмкость фильтров этих стабилизаторов, меняя штатные 220мкф, на большего номинала, я заменил на 470мкф. Меняем штатные конденсаторы стоящие в тракте прохождения сигнала на приличные. Удаляем с платы всё на чём был реализован каскад басс-буст. Меняем два штатных ОУ стоящие в каскадах линейного усиления, повторителя и инвертора. Я использовал классические NE5532, считая применение их достаточным, уместным и рациональным.
Соответственно и с дочерней платой нужно проделать подобное.

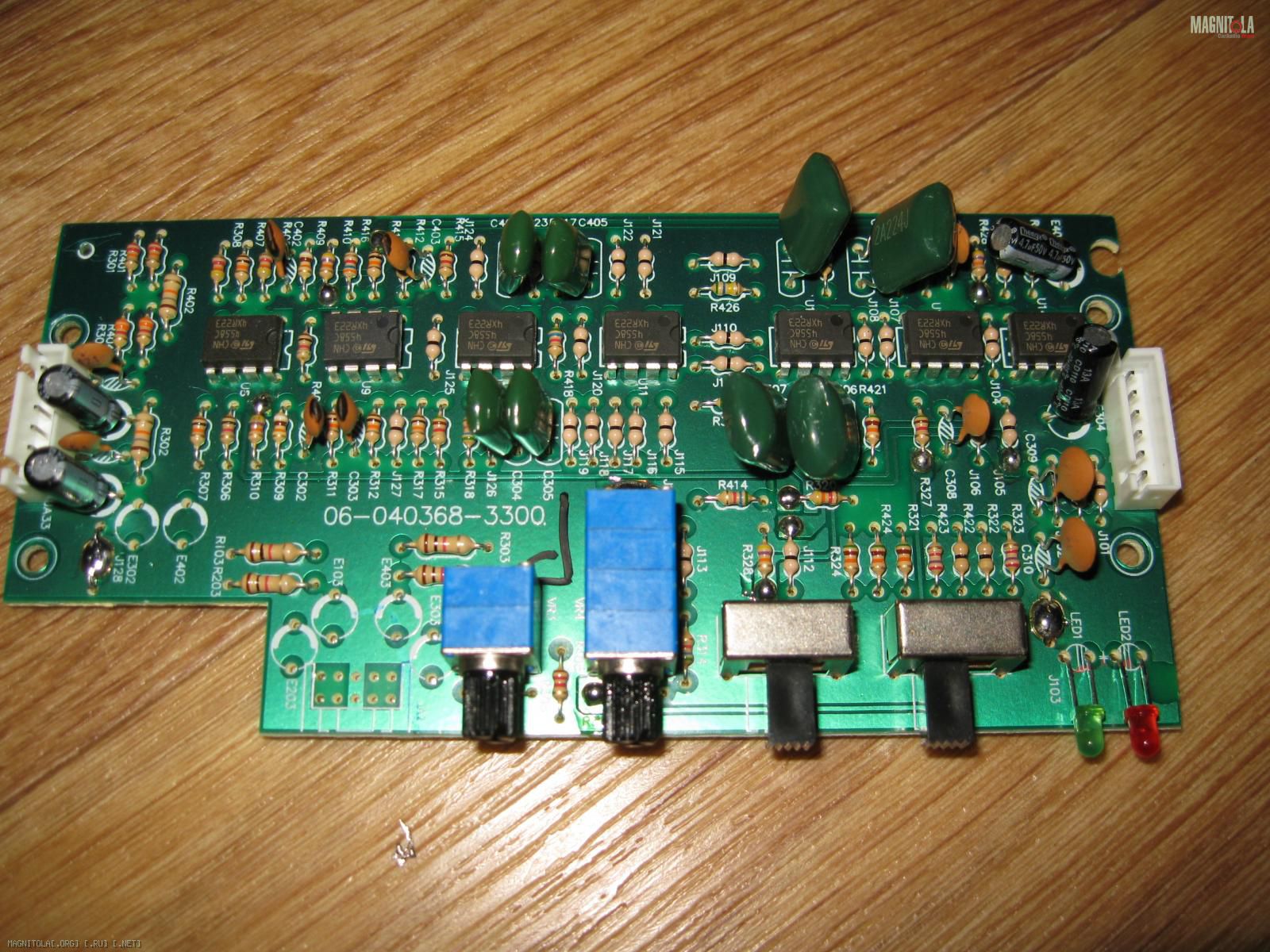

Вот так она выглядит в стоке :
Вложение 661442

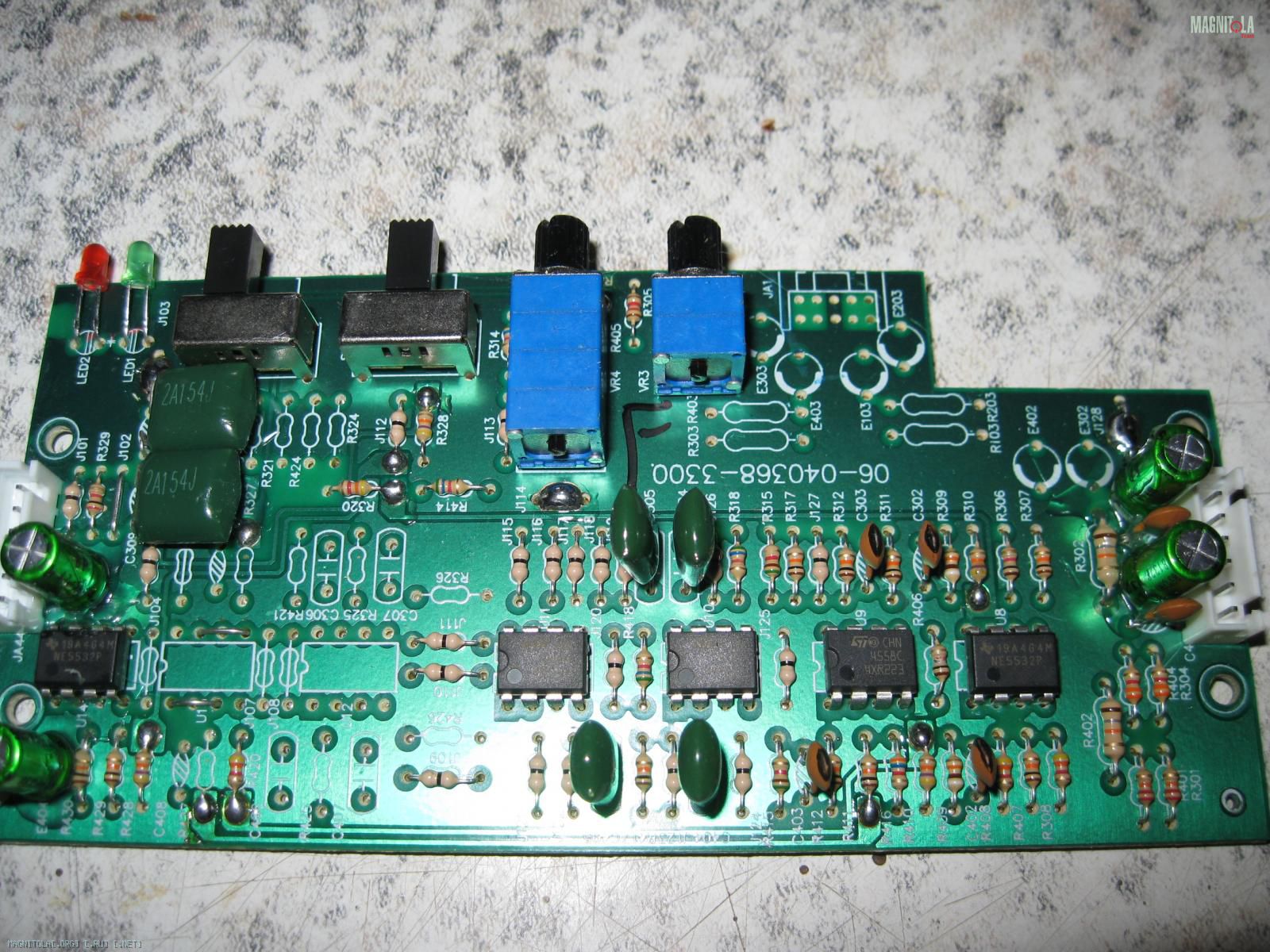

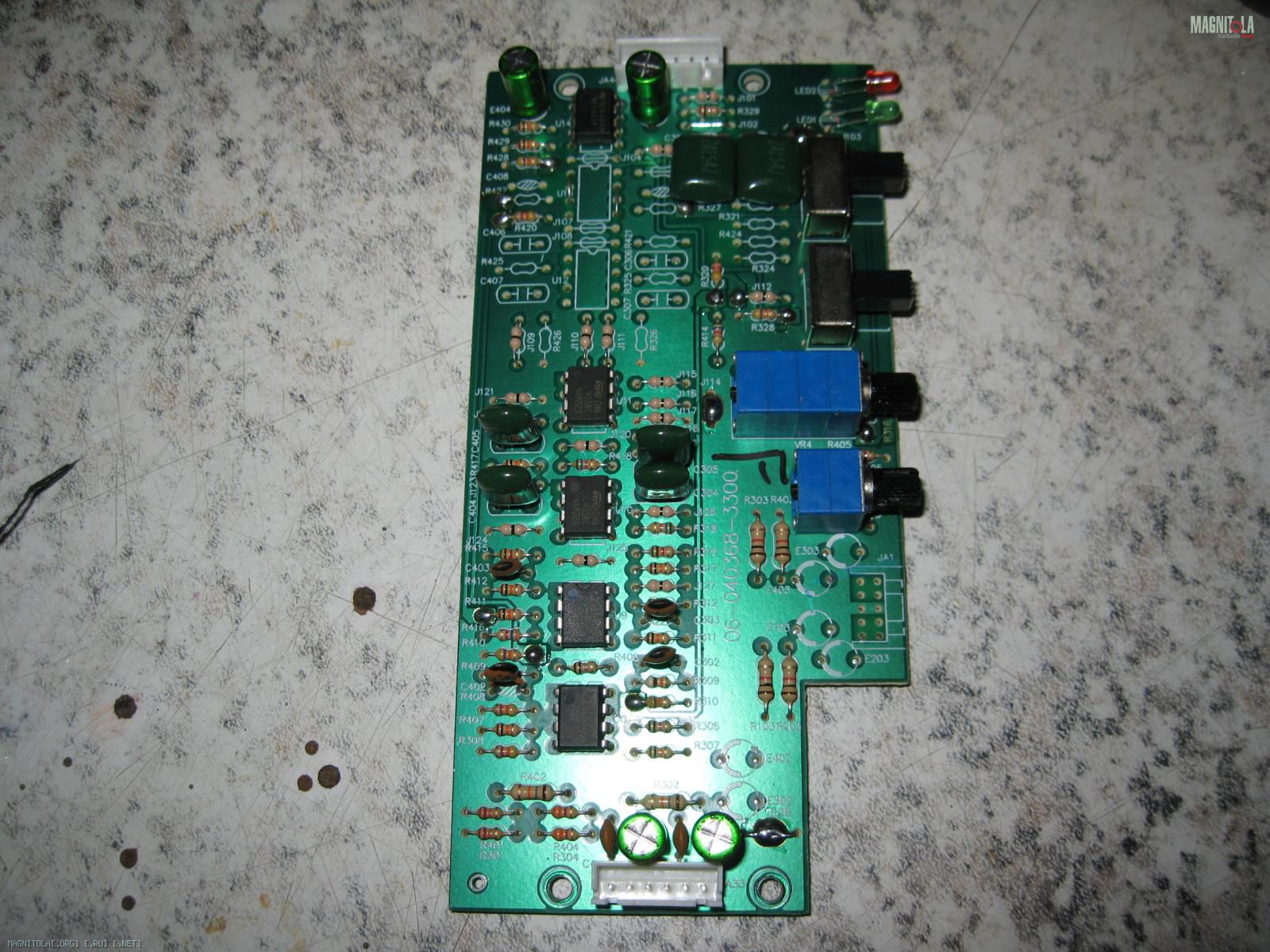

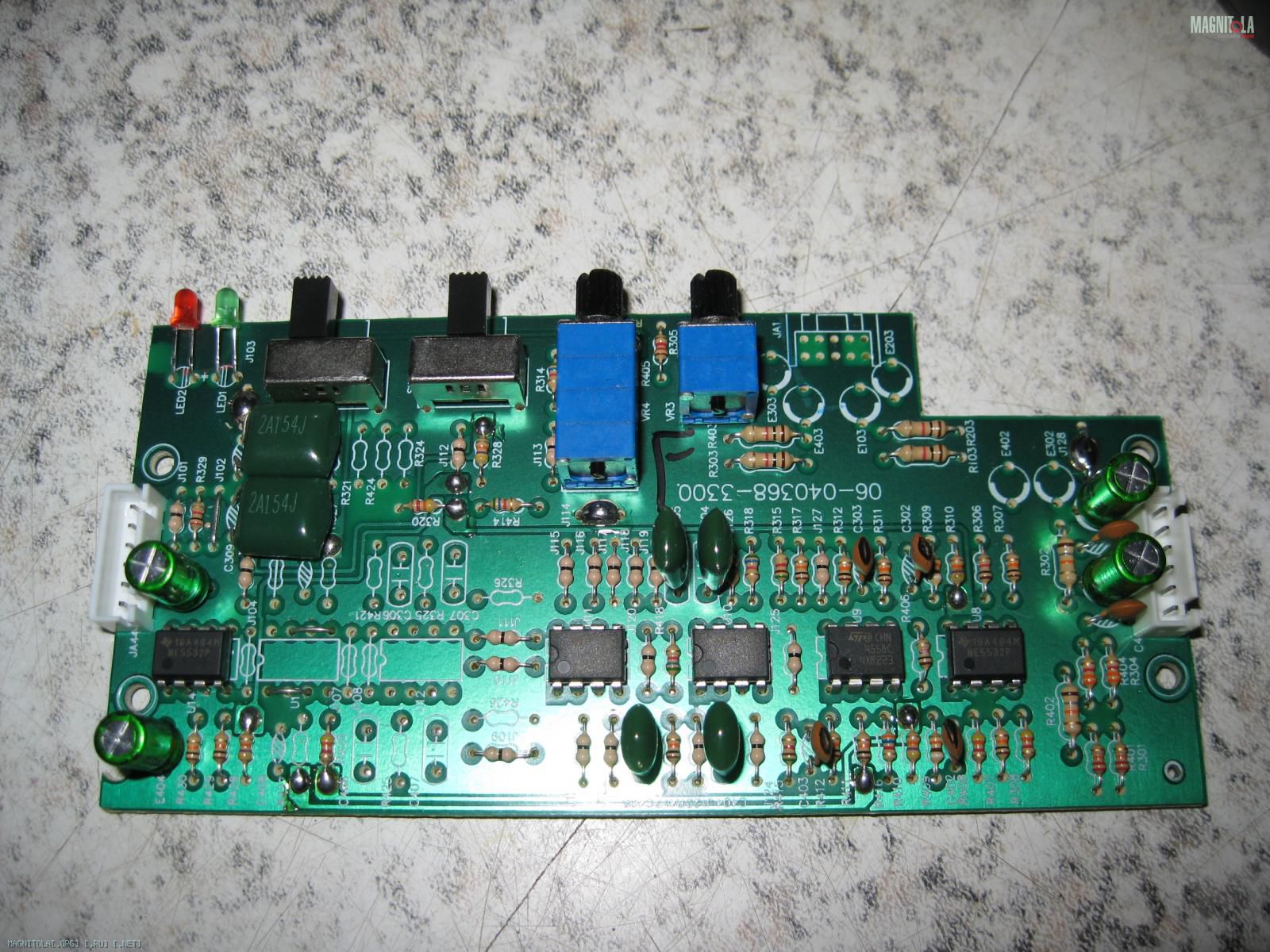

Ну а в результате манипуляций в итоге должно получится вот так :
Вложение 661444 Вложение 661446 Вложение 661448
Т.к. ни каких больше работ по доработкам с дочерней платой больше не предусматривается, то сразу полностью пропаиваем её ну и естественно отмываем.

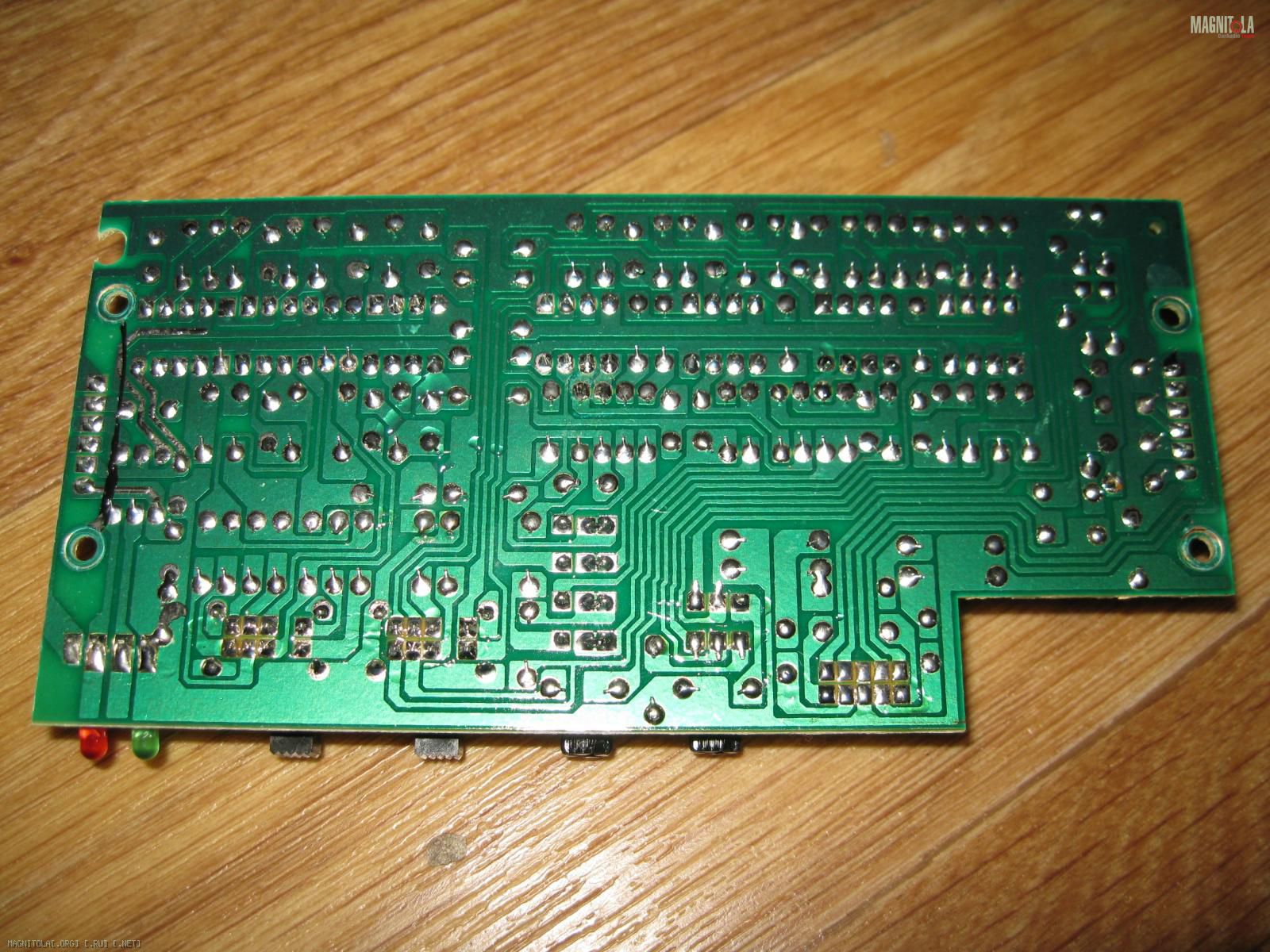

До:
Вложение 661452

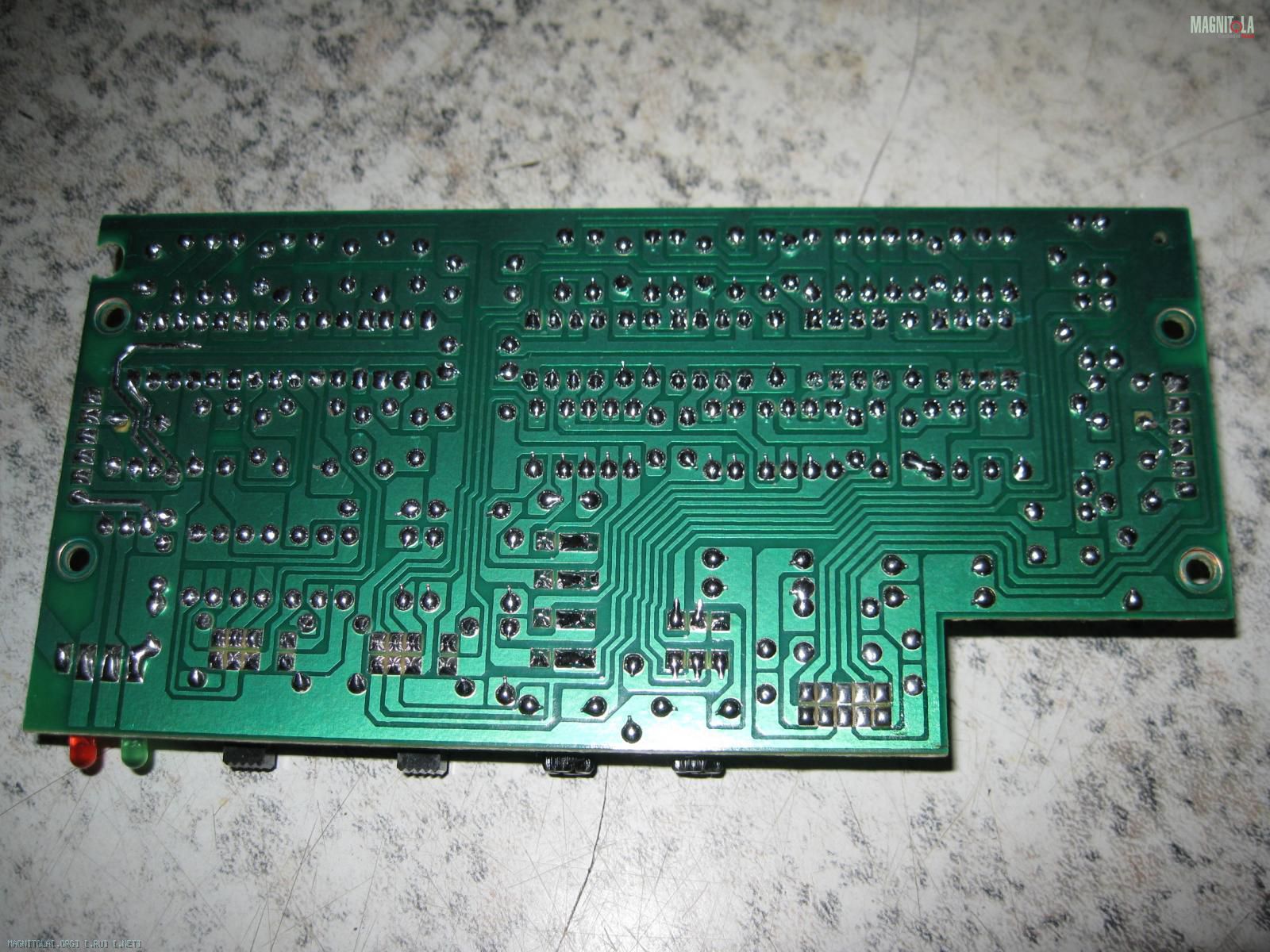

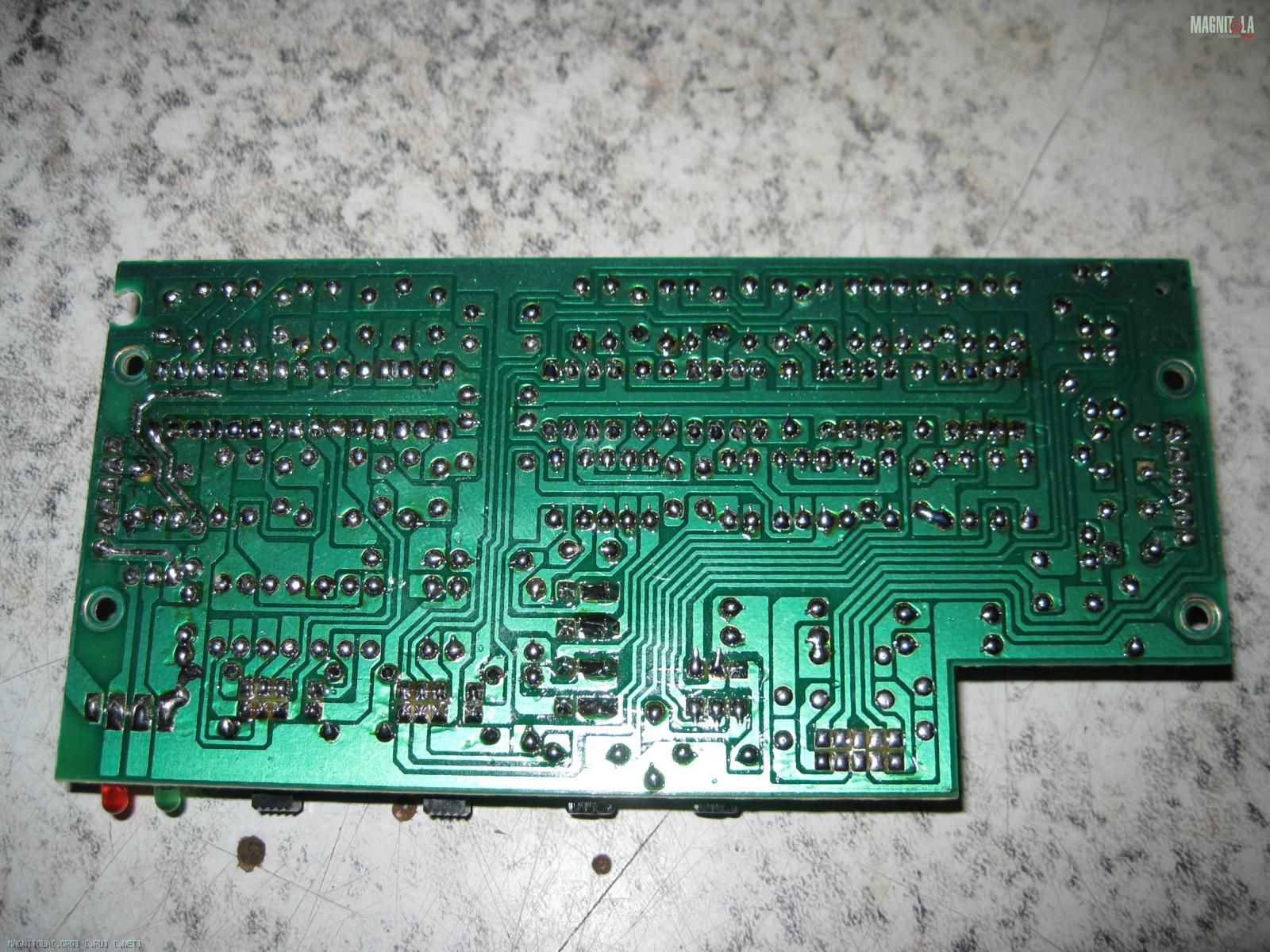

После пропайки:
Вложение 661454

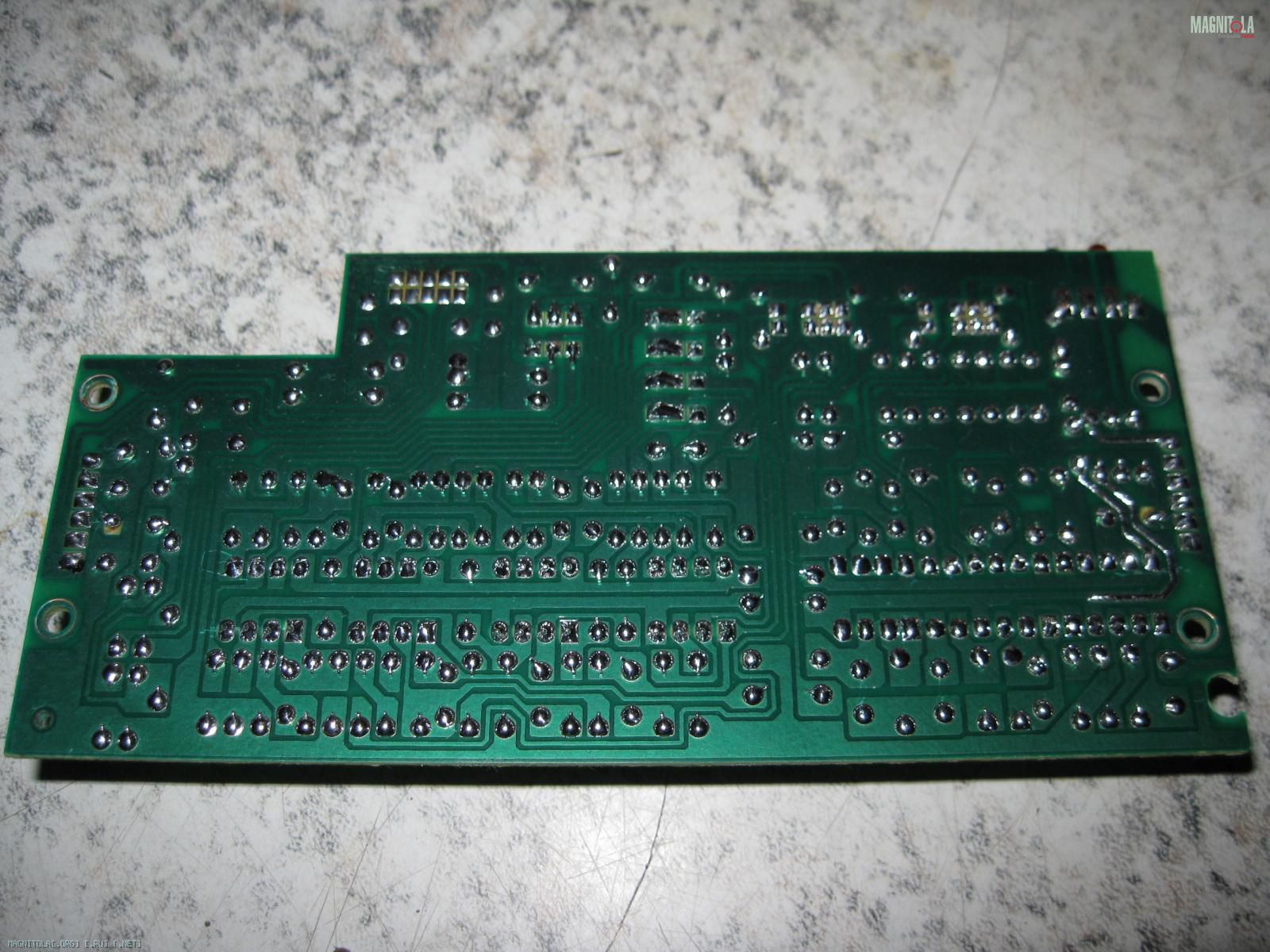

Отмыто:
Вложение 661456 Вложение 661458
Re: И снова о Mystery..... МА4.600 V3
У меня дежавю. Пару лет назад получал почти такие же фотки от тебя по почте, когда ты Хеликса твикал)))
Re: И снова о Mystery..... МА4.600 V3
Цитата:
Сообщение от
fox proteus У меня дежавю. Пару лет назад получал почти такие же фотки от тебя по почте, когда ты Хеликса твикал)))
Кто у кого... Фишер у мистери или наоборот)))
Вложений: 1
Re: И снова о Mystery..... МА4.600 V3
Дядь Федь, не совсем понял, как же крепятся платы с конденсаторами с основной платой?
Вложение 661476
Re: И снова о Mystery..... МА4.600 V3
Цитата:
Сообщение от
ALEXx3 Дядь Федь, не совсем понял, как же крепятся платы с конденсаторами с основной платой?
Вложение 661476
К платам в нужных местах припаяны ноги, которые впаяны в соответствующие места вместо плюсовых ног кондёров на основной плате. Ну и клей, я думаю:)
